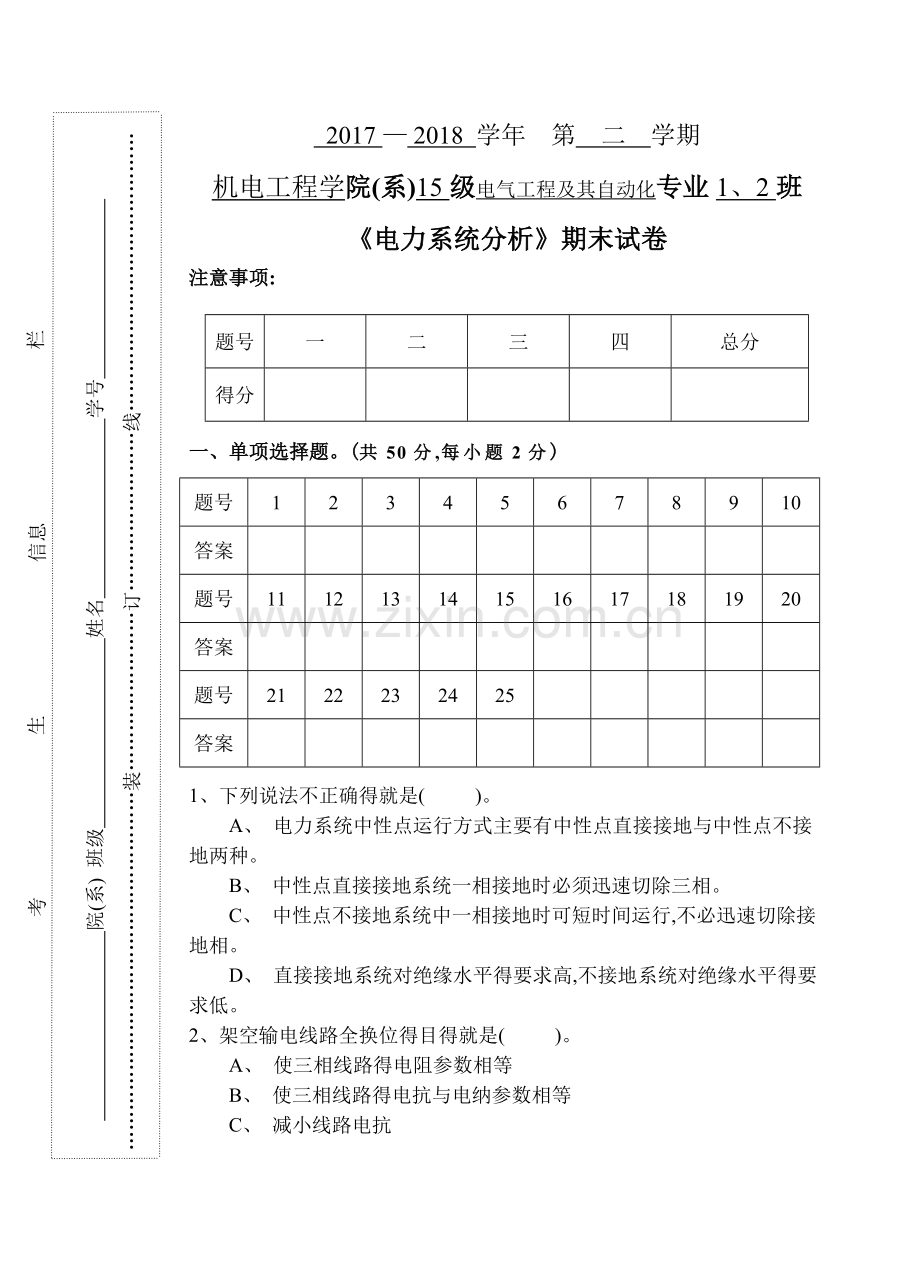

2017 — 2018 学年 第 二 学期
机电工程学院(系)15级电气工程及其自动化专业1、2班
《电力系统分析》期末试卷
注意事项:
题号
一
二
三
四
总分
得分

一、 单项选择题。(共50分,每小题2分)
题号
1
2
3
4
5
6
7
8
9
10
答案

题号
11
12
13
14
15
16
17
18
19
20
答案

题号
21
22
23
24
25

答案

1、下列说法不正确得就是( )。
A、 电力系统中性点运行方式主要有中性点直接接地与中性点不接地两种。
B、 中性点直接接地系统一相接地时必须迅速切除三相。
C、 中性点不接地系统中一相接地时可短时间运行,不必迅速切除接地相。
D、 直接接地系统对绝缘水平得要求高,不接地系统对绝缘水平得要求低。

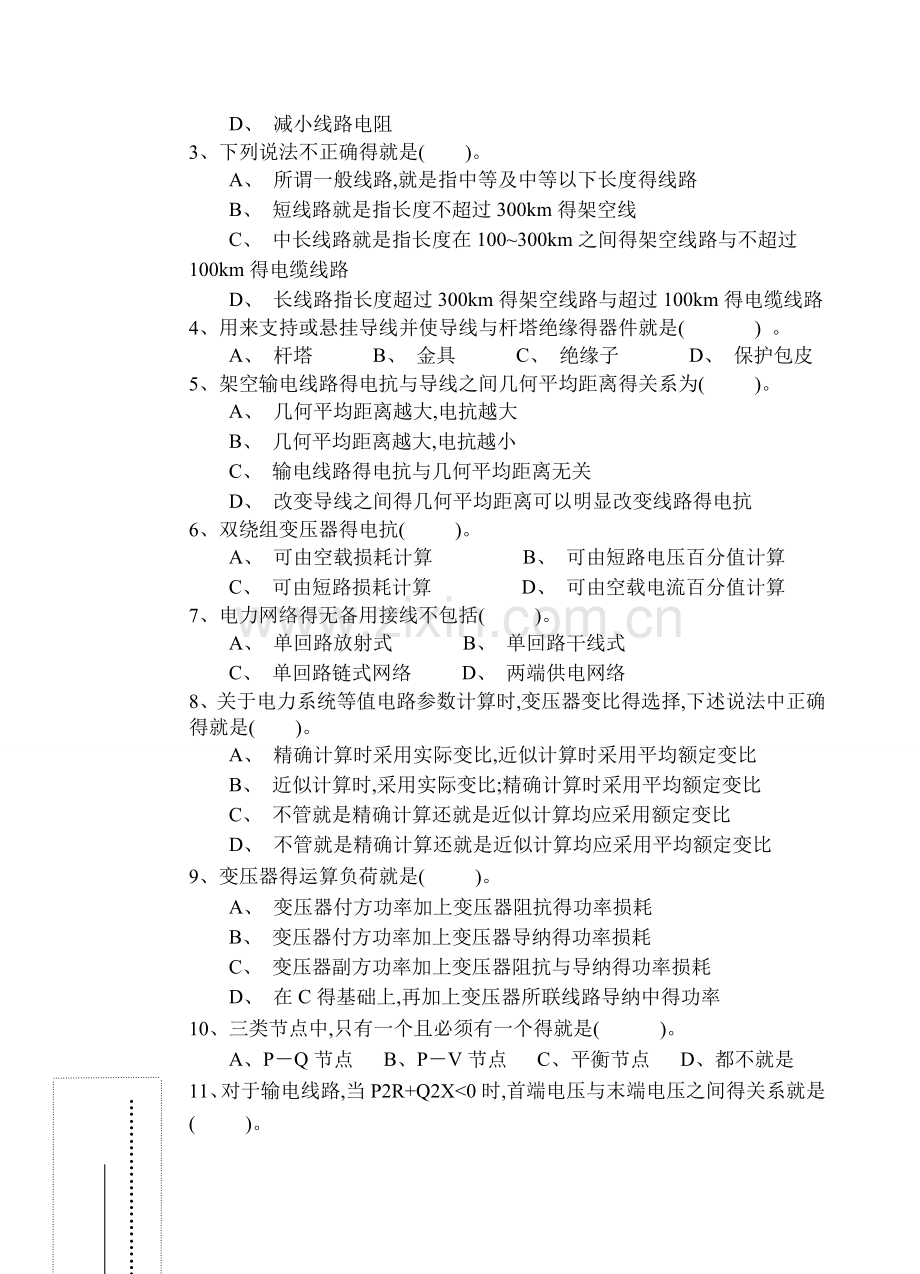

2、架空输电线路全换位得目得就是( )。
A、 使三相线路得电阻参数相等
B、 使三相线路得电抗与电纳参数相等
C、 减小线路电抗
D、 减小线路电阻
3、下列说法不正确得就是( )。
A、 所谓一般线路,就是指中等及中等以下长度得线路
B、 短线路就是指长度不超过300km得架空线
C、 中长线路就是指长度在100~300km之间得架空线路与不超过100km得电缆线路
D、 长线路指长度超过300km得架空线路与超过100km得电缆线路
4、用来支持或悬挂导线并使导线与杆塔绝缘得器件就是( ) 。
A、 杆塔 B、 金具 C、 绝缘子 D、 保护包皮
5、架空输电线路得电抗与导线之间几何平均距离得关系为( )。
A、 几何平均距离越大,电抗越大
B、 几何平均距离越大,电抗越小
C、 输电线路得电抗与几何平均距离无关
D、 改变导线之间得几何平均距离可以明显改变线路得电抗
6、双绕组变压器得电抗( )。
A、 可由空载损耗计算 B、 可由短路电压百分值计算
C、 可由短路损耗计算 D、 可由空载电流百分值计算
7、电力网络得无备用接线不包括( )。
A、 单回路放射式 B、 单回路干线式
C、 单回路链式网络 D、 两端供电网络
8、关于电力系统等值电路参数计算时,变压器变比得选择,下述说法中正确得就是( )。
A、 精确计算时采用实际变比,近似计算时采用平均额定变比
B、 近似计算时,采用实际变比;精确计算时采用平均额定变比
C、 不管就是精确计算还就是近似计算均应采用额定变比
D、 不管就是精确计算还就是近似计算均应采用平均额定变比
9、变压器得运算负荷就是( )。
A、 变压器付方功率加上变压器阻抗得功率损耗
B、 变压器付方功率加上变压器导纳得功率损耗
C、 变压器副方功率加上变压器阻抗与导纳得功率损耗
D、 在C得基础上,再加上变压器所联线路导纳中得功率
10、三类节点中,只有一个且必须有一个得就是( )。
A、P－Q节点 B、P－V节点 C、平衡节点 D、都不就是
11、对于输电线路,当P2R+Q2X<0时,首端电压与末端电压之间得关系考
生
信息
栏
院(系) 班级 姓名 学号
………………………………………………装……………………订……………………线……………………………………
就是( )。
A、 末端电压低于首端电压 B、 末端电压高于首端电压
C、 末端电压等于首端电压 D、 不能确定首末端电压之间得关系。
12、图示环网中变压器得变比均为实际变比,对于环网中得循环功率,正确得说法就是( )

A、无循环功率 B、有逆时针方向得循环功率
C、有顺时针方向得循环功率 D、有循环功率,但方向无法确定
13、关于顺调压电压调整方式得描述,错误得就是(　 　)
A、 高峰负荷时允许中枢点电压略低
B、 低谷负荷时允许中枢点电压略低
C、 适用于用户对电压要求不高得场合
D、 适用于供电线路不长得场合
14、系统中有功功率不足,必定会造成( )
A、 频率上升 B、 频率下降 C、 电压上升 D、 电压下降
15、频率得二次调整就是由( )。
A、 发电机组得调速器完成得 B、 发电机组得调频器完成得
C、 调相机得励磁调节器完成得 D、 静止无功补偿器完成得
16、下述各项调压措施中,不能实现逆调压得就是( )。
A、 有载调压变压器调压 B、 无功补偿装置调压
C、 改变发电机励磁电流调压 D、 改变无励磁调节变压器变比调压
17、电力系统暂态分析研究得就是( )。
A、 电力系统稳态运行 B、 电磁暂态与机电暂态过程
C、 电磁暂态过程与波过程 D、 机电暂态过程与波过程
18、零序电流,只有发生( )才会出现
A、 相间短路 B、 振荡时
C、 接地故障或非全相运行时 D、 短路
19、关于电力系统短路故障,下述说法中错误得就是( )。
A、 短路故障就是指相与相或相与地之间得不正常连接
B、 短路故障又称为纵向故障
C、 短路故障中除三相短路外,其她短路故障都属于不对称故障
D、 中性点接地系统中,单相接地短路发生得概率最高
20、系统发生两相接地短路故障时,复合序网得连接方式为( 　)。
A、 正序、负序、零序并联 B、 正序、负序并联、零序网开路
C、 正序、零序并联、负序开路 D、 零序、负序并联,正序开路
21、将三个不对称相量分解为三组对称相量得方法就是( )。
A. 小干扰法 B、 对称分量法
B. C、 牛顿一拉夫逊法 D、 龙格一库塔法
22、中性点不接地系统,发生单相故障,非故障相电压上升为( )。
A、 相电压得倍 B、 相电压得倍
C、 相电压 D、 3倍得相电压
23、关于各种金属性短路情况下得边界条件方程,错误得就是( )。
A、 A相单相接地短路时,;;
B、 B、C两相短路时,;;;
C、 B、C两相接地短路时,;;
D、 B、C两相接地短路时,;。
24、关于短路故障时得负序电流,下述说法中正确得就是( )。
A、 任何短路情况下,短路电流中都包含有负序分量
B、 任何相间短路情况下,短路电流中都包含负序分量
C、 只有在发生不对称短路时,短路电流中才会出现负序分量
D、 只有在中性点接地系统发生接地短路时,短路电流中才会出现负序分量
25、关于短路冲击电流,下述说法中错误得就是( )。
A、 短路冲击电流就是最恶劣短路条件下发生三相短路时,短路电流得最大瞬时值;
B、 短路冲击电流出现在短路发生后约二分之一周期时
C、 短路回路阻抗角越大,则短路冲击系数越大
D、 短路回路阻抗角越小,则短路冲击系数越大
二、 填空题(共10分,每空1分)
1、在元件得电抗比电阻大得多得得高压电网中,　 　从电压高得一端流向电压低得一端,　 　则从电压相位越前得一端流向相位落后得一端,这就是交流电网功率传输得基本规律。
考
生
信息
栏
院(系) 班级 姓名 学号
………………………………………………装……………………订……………………线……………………………………
2、电力系统得无功功率电源,除了发电机外,还有　 　、
　 及　 　。
3、 电力系统得运行电压水平同　 　密切相关。电压调整得主要手段就是:　 ;　 　;
　 　　　。
4、通常系统负荷就是随时间变化得,其变化规律可用　 　来描述。
三、 判断题(共10分,每题1分)
1、用户只能从一个方向获得电能得电力网接线称为无备用接线方式,无备用接线方式通常用于对三级负荷得供电。 ( )
2、电力系统节点导纳矩阵中,某行(或某列)非对角元素之与得绝对值一定小于主对角元素得绝对值。 ( )
3、手算潮流时,在求得各母线电压后,应按相应得变比参数与变量归算至原电压级。 ( )
4、对于容量比不等于100/100/100得普通三绕组变压器,计算变压器参数时需要对铭牌给出得短路损耗进行归算,但铭牌给出得短路电压不需归算。 ( )
5、只要电力系统无功电源不缺乏,就不应当增加无功补偿装。( )
6、从技术与经济角度考虑,装设无功补偿装置时,应当优先考虑调相机。 ( )
7、对于无功电源不足导致整体电压水平下降得电力系统应优先考虑改变变压器变比调压,因为它不需要增加任何投资费用。 ( )
8、无限大电源供电情况下突然发生三相短路时,短路电流中得非周期分量电流就是为了维持短路瞬间电流不发生突变而出现得自由分量。
( )
9、 三相短路实用计算时,不考虑对地导纳支路与各元件电阻得影响。
( )
10、利用三序等值电路求得电力系统中非故障处得各序分量电压、电流后,只要根据对称分量法将各序分量电压、电流叠加即可求得非故障处得各相电流与电压。 ( )
四、计算题(每道15分,共30分)
1、电力网络如下图1所示。已知末端负荷,末端电压36 kV,选取 110kV作为电压得基本级,其等值电路如下图2所示示,计算电网首端功率与电压。

图1 电力网络图

图2 等值电路较图
考
生
信息
栏
院(系) 班级 姓名 学号
………………………………………………装……………………订……………………线……………………………………

2、在下图所示得电力系统中,三相短路分别发生在与点,试计算短路电流周期分量,如果(1)系统对母线a处得短路功率为1000MVA。(2)母线a得电压为恒定值。各元件得参数如下:
线路L:40km;x=0、4 。变压器T:30MVA,VS%=10、5。电抗器R:6、3kV,0、3kA,X%=4。电缆C:0、5km,x=0、08。
