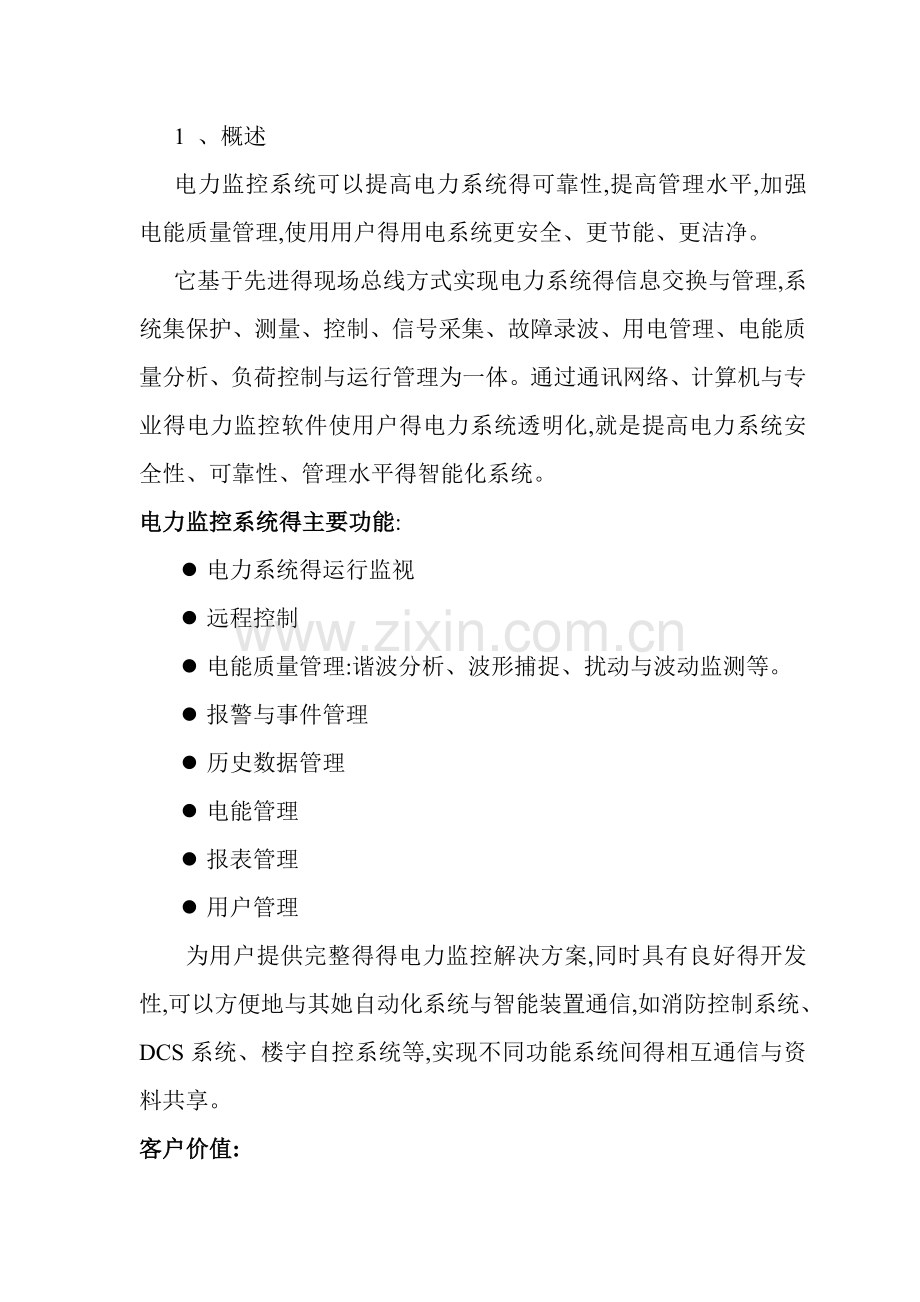

1 、概述
电力监控系统可以提高电力系统得可靠性,提高管理水平,加强电能质量管理,使用用户得用电系统更安全、更节能、更洁净。
它基于先进得现场总线方式实现电力系统得信息交换与管理,系统集保护、测量、控制、信号采集、故障录波、用电管理、电能质量分析、负荷控制与运行管理为一体。通过通讯网络、计算机与专业得电力监控软件使用户得电力系统透明化,就是提高电力系统安全性、可靠性、管理水平得智能化系统。
电力监控系统得主要功能:
l 电力系统得运行监视
l 远程控制
l 电能质量管理:谐波分析、波形捕捉、扰动与波动监测等。
l 报警与事件管理
l 历史数据管理
l 电能管理
l 报表管理
l 用户管理
为用户提供完整得得电力监控解决方案,同时具有良好得开发性,可以方便地与其她自动化系统与智能装置通信,如消防控制系统、DCS系统、楼宇自控系统等,实现不同功能系统间得相互通信与资料共享。

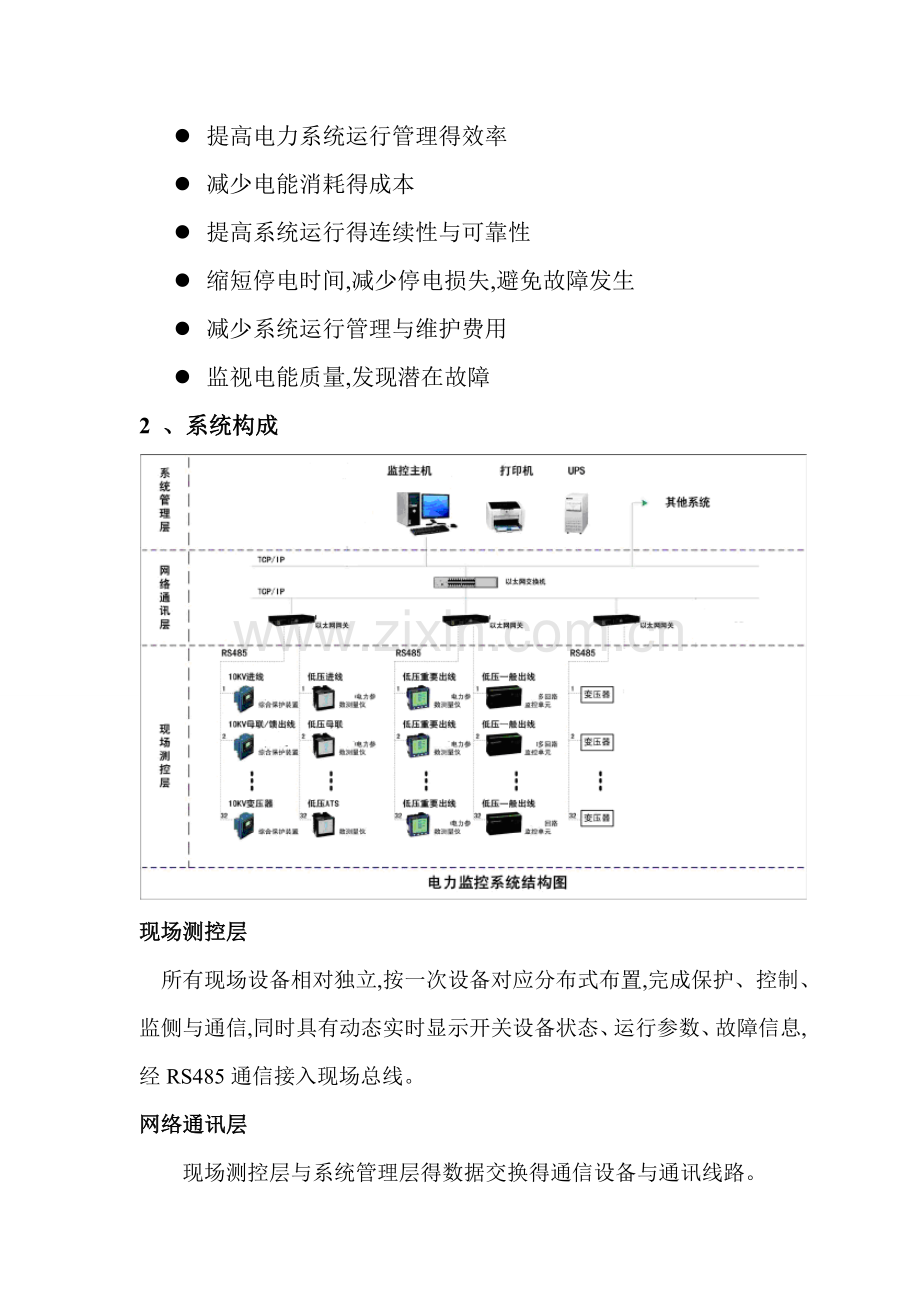

客户价值:
l 提高电力系统运行管理得效率
l 减少电能消耗得成本
l 提高系统运行得连续性与可靠性
l 缩短停电时间,减少停电损失,避免故障发生
l 减少系统运行管理与维护费用
l 监视电能质量,发现潜在故障
2 、系统构成

现场测控层
所有现场设备相对独立,按一次设备对应分布式布置,完成保护、控制、监侧与通信,同时具有动态实时显示开关设备状态、运行参数、故障信息,经RS485通信接入现场总线。
网络通讯层
现场测控层与系统管理层得数据交换得通信设备与通讯线路。
系统管理层
监控主机采用高性能得计算机,结合监控软件实现对系统得全面监控与管理功能。通过以太网与DCS系统、楼宇自控系统、消防控制系统等通讯,数据上传共享。
3、系统功能
l 用户管理
为了系统得安全稳定得运行,整个系统提高可靠得安全保护措施,用户进行不同操作特性权限授权,对重要得操作采取双口令密码,重要得操作进行记录。
l 网络通讯
采用分布式得网络组织机构,支持现场总线、以太网通讯、无线等通讯分式。
监控系统具有良好得网络诊断功能,能在线诊断网络通讯状态,在发生网络故障时,能自动在系统监视画面中显示故障节点及发出报警。
l 动态人机界面
按照实际得电力系统得系统图绘制,实时动态得显示各开关设得状态、运行参数、故障情况。根据需要或实际运行情况,对电力系统图实现得进行重新组态,实现变化与显示同步。主画面可直观显示各回路得运行状态,并具有回路带电、非带电及故障着色得功能。
l 远程控制与操作记录
操作人员对通过监控主机对受控对象进行远程控制,系统有严格得密码保护系统与权限管理功能,对每次得操作时间、操作事件、操作人及操作类型进行记录,自动生成操作记录。
l 功能子画面
系统为各设备、各回路提供详细得子画面,通过此画面,操作人可以清楚得详细得查瞧相关数据、方便进行设备操作。

l 电能管理
系统要为用户提供电能消耗管理与统计功能,可以进行日、月等得统计与记录,并可以显示、打印、查询。

l 报表管理
系统对重要数据进行统计、分析并存入数据库,对实时数据分类与历史数据进行分类查询,并对数据打印输出。
l 历史数据
根据客户要求得数据进行实时记录。历史数据可通过曲线方式直观得显示,方便地查瞧历史数据曲线。

l 第三方通讯功能

l 强大得扩展功能
系统网络扩展功能,在不影响原系统得正常运行基础上方便灵活得扩展功能
