陕西2009安装定额计算规则(第九册).doc

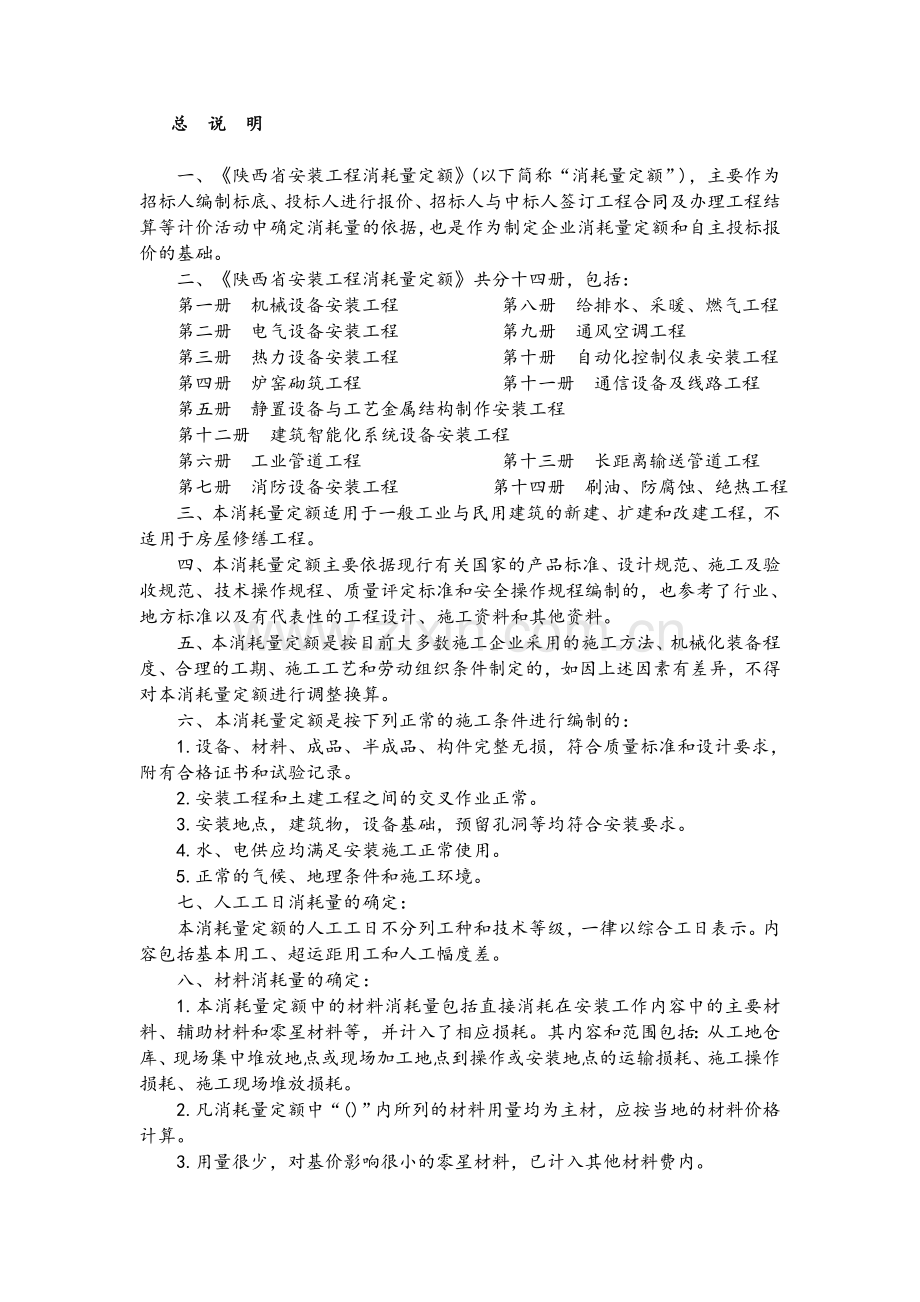

总 说 明

一、《陕西省安装工程消耗量定额》(以下简称“消耗量定额”)，主要作为招标人编制标底、投标人进行报价、招标人与中标人签订工程合同及办理工程结算等计价活动中确定消耗量的依据，也是作为制定企业消耗量定额和自主投标报价的基础。
二、《陕西省安装工程消耗量定额》共分十四册，包括：
第一册 机械设备安装工程 第八册 给排水、采暖、燃气工程
第二册 电气设备安装工程 第九册 通风空调工程
第三册 热力设备安装工程 第十册 自动化控制仪表安装工程
第四册 炉窑砌筑工程 第十一册 通信设备及线路工程
第五册 静置设备与工艺金属结构制作安装工程
第十二册 建筑智能化系统设备安装工程
第六册 工业管道工程 第十三册 长距离输送管道工程
第七册 消防设备安装工程 第十四册 刷油、防腐蚀、绝热工程
三、本消耗量定额适用于一般工业与民用建筑的新建、扩建和改建工程，不适用于房屋修缮工程。
四、本消耗量定额主要依据现行有关国家的产品标准、设计规范、施工及验收规范、技术操作规程、质量评定标准和安全操作规程编制的，也参考了行业、地方标准以及有代表性的工程设计、施工资料和其他资料。
五、本消耗量定额是按目前大多数施工企业采用的施工方法、机械化装备程度、合理的工期、施工工艺和劳动组织条件制定的，如因上述因素有差异，不得对本消耗量定额进行调整换算。
六、本消耗量定额是按下列正常的施工条件进行编制的：
1.设备、材料、成品、半成品、构件完整无损，符合质量标准和设计要求，附有合格证书和试验记录。
2.安装工程和土建工程之间的交叉作业正常。
3.安装地点，建筑物，设备基础，预留孔洞等均符合安装要求。
4.水、电供应均满足安装施工正常使用。
5.正常的气候、地理条件和施工环境。
七、人工工日消耗量的确定：
本消耗量定额的人工工日不分列工种和技术等级，一律以综合工日表示。内容包括基本用工、超运距用工和人工幅度差。
八、材料消耗量的确定：
1.本消耗量定额中的材料消耗量包括直接消耗在安装工作内容中的主要材料、辅助材料和零星材料等，并计入了相应损耗。其内容和范围包括：从工地仓库、现场集中堆放地点或现场加工地点到操作或安装地点的运输损耗、施工操作损耗、施工现场堆放损耗。
2.凡消耗量定额中“()”内所列的材料用量均为主材，应按当地的材料价格计算。
3.用量很少，对基价影响很小的零星材料，已计入其他材料费内。

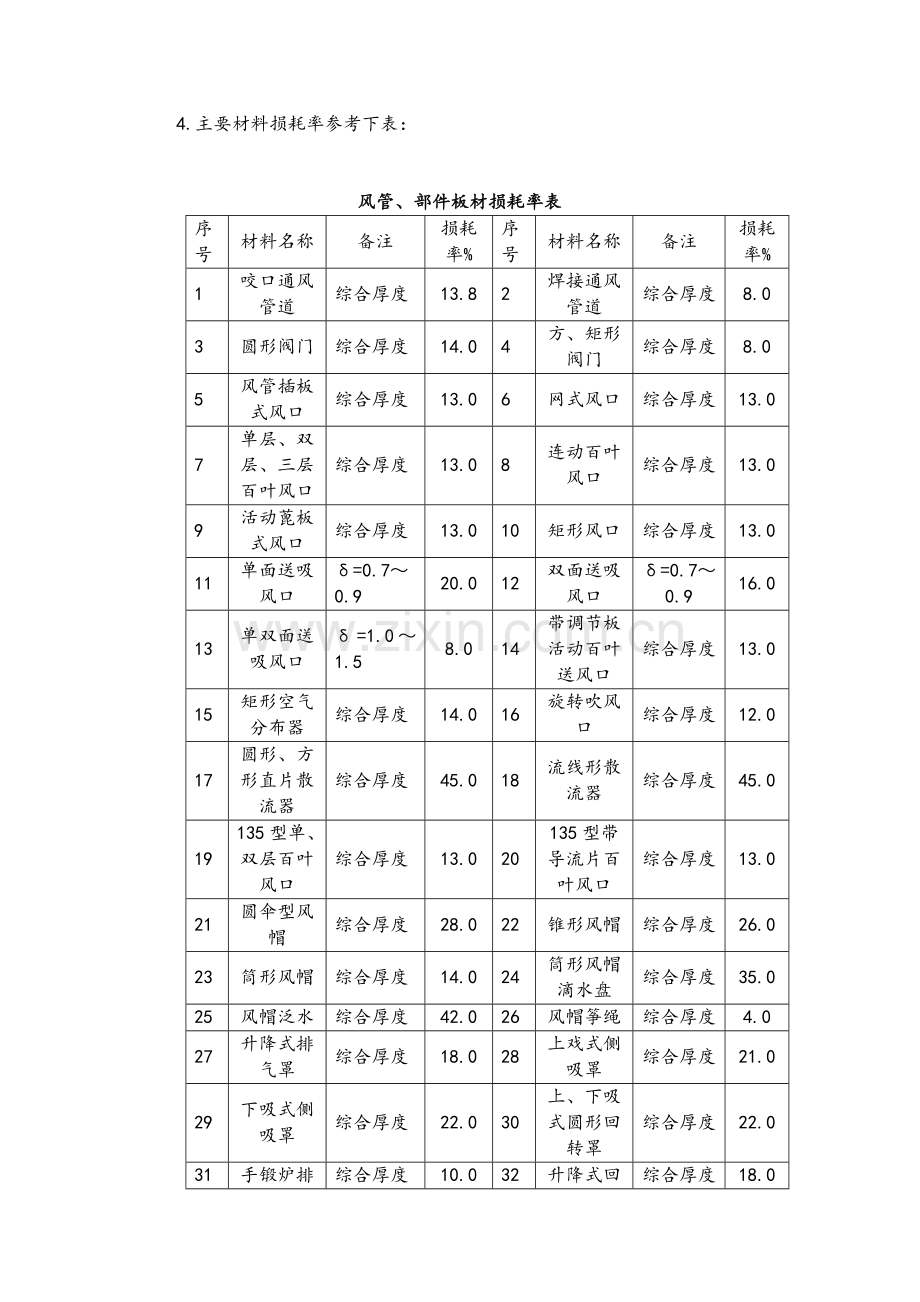

4.主要材料损耗率参考下表：

风管、部件板材损耗率表
序号
材料名称
备注
损耗率%
序号
材料名称
备注
损耗率%
1
咬口通风管道
综合厚度
13.8
2
焊接通风管道
综合厚度
8.0
3
圆形阀门
综合厚度
14.0
4
方、矩形阀门
综合厚度
8.0
5
风管插板式风口
综合厚度
13.0
6
网式风口
综合厚度
13.0
7
单层、双层、三层百叶风口
综合厚度
13.0
8
连动百叶风口
综合厚度
13.0
9
活动蓖板式风口
综合厚度
13.0
10
矩形风口
综合厚度
13.0
11
单面送吸风口
δ=0.7～0.9
20.0
12
双面送吸风口
δ=0.7～0.9
16.0
13
单双面送吸风口
δ=1.0～1.5
8.0
14
带调节板活动百叶送风口
综合厚度
13.0
15
矩形空气分布器
综合厚度
14.0
16
旋转吹风口
综合厚度
12.0
17
圆形、方形直片散流器
综合厚度
45.0
18
流线形散流器
综合厚度
45.0
19
135型单、双层百叶风口
综合厚度
13.0
20
135型带导流片百叶风口
综合厚度
13.0
21
圆伞型风帽
综合厚度
28.0
22
锥形风帽
综合厚度
26.0
23
筒形风帽
综合厚度
14.0
24
筒形风帽滴水盘
综合厚度
35.0
25
风帽泛水
综合厚度
42.0
26
风帽筝绳
综合厚度
4.0
27
升降式排气罩
综合厚度
18.0
28
上戏式侧吸罩
综合厚度
21.0
29
下吸式侧吸罩
综合厚度
22.0
30
上、下吸式圆形回转罩
综合厚度
22.0
31
手锻炉排气罩
综合厚度
10.0
32
升降式回转排气罩
综合厚度
18.0
33
整体、分组、吹吸侧边侧吸罩
综合厚度
10.2
34
中、小型零件焊接工作台排气罩
综合厚度
21.0
35
泥心烘炉排气罩
综合厚度
12.5
36
各式消声器
综合厚度
12.5
37
各型风罩调节阀
综合厚度
10.2
38
皮带防护罩
δ=1.5
18.0
39
皮带防护罩
δ=4.0
9.4
40
电动机防雨罩
δ=1.0～1.5
33.0
41
电动机防雨罩
δ=4.0以上
10.6
42
空调设备
δ=1.0以下
13.0
43
空调设备
δ=1.5～3.0
8.0
44
设备支架
综合厚度
4.0
45
塑料圆形风管
综合厚度
16.0
46
塑料矩形风管
综合厚度
16.0
47
圆形蝶阀(外框短管)
综合厚度
16.0
48
圆形蝶阀(阀板)
综合厚度
31.0
49
矩形碟阀
综合厚度
16.0
50
插板阀
综合厚度
16.0
51
槽边侧吸罩、风罩调节阀
综合厚度
22.0
52
整体槽边侧吸罩
综合厚度
22.0
53
条缝槽边抽风罩
综合厚度
22.0
54
塑料风帽
综合厚度
22.0
55
插板式侧面风口
综合厚度
16.0
56
空气分布器类
综合厚度
20.0
57
直片式散流器
综合厚度
22.0
58
柔性接口及伸缩节
综合厚度
16.0
59
净化风管
综合厚度
14.9
60
净化铝板风口类
综合厚度
38.0
61
不锈钢板通风管道
综合厚度
8.0
62
不锈钢板风口类
δ=1.0～3.0
8.0
63
不锈钢板阀类
δ=2.0～6.0
14.0
64
铝板通风管道

8.0
65
铝板风口类
δ=2.0～4.0
8.0
66
铝板风帽
δ=3.0～6.0
14.0
67
铝板阀类
δ=2.0～6.0
14.0

型钢及其他材料损耗率表
序号
材料名称
损耗率%
序号
材料名称
损耗率%
序号
材料名称
损耗率%
1
型钢
4.0
18
帆布
15.0
35
不锈钢电焊条、焊丝
5.0
2
安装螺栓(M12以下)
4.0
19
玻璃板
20.0
36
铝焊粉
20.0
3
安装螺栓(M12以上)
2.0
20
玻璃棉、毛毡
5.0
37
铝型材
4.0
4
螺母
6.0
21
泡沫塑料
5.0
38
铝带母螺栓
4.0
5
垫圈(φ12以下)
6.0
22
方木
5.0
39
铝铆钉
10.0
6
自攻螺钉、木螺钉
4.0
23
玻璃丝布
15.0
40
铝焊条、焊丝
3.0
7
铆钉
10.0
24
矿棉、卡普
隆纤维
5.0

8
开口销
6.0
25
泡钉、鞋钉、圆钉
10.0

9
橡胶板
15.0
26
胶液
5.0

10
石棉橡胶板
15.0
27
油毡
10.0

11
石棉板
15.0
28
铁丝
1.0

12
电焊条
5.0
29
混凝土
5.0

13
气焊条
2.5
30
塑料焊条
6.0

14
氧气
18
31
塑料焊条
(编网格用)
25.0

15
乙炔气
18
32
不锈钢型材
4.0

16
管材
4.0
33
不锈钢带
母螺栓
4.0

17
镀锌铁丝网
20.0
34
不锈钢铆钉
10.0

九、施工机械台班、仪器仪表台班消耗量的确定：
1.本消耗量定额的机械台班消耗量是按正常合理的机械配备和大多数施工企业的机械化装备程度综合取定的。
2.凡单位价值在2000元以内、使用年限在两年以内的，不构成固定资产的工具、用具等，未进入本消耗量定额，应在建筑安装工程费用定额考虑。
3.施工仪器仪表台班消耗量是按大多数施工企业的现场校验仪器仪表配备情况综合取定的，实际与定额不符时，除各章另有说明者外，均不调整。
十、关于水平和垂直运输：
1.设备：包括自安装现场指定堆放地点运至安装地点的水平和垂直运输。
2.材料、成品、半成品：包括自施工单位现场仓库或现场指定堆放地点运至安装地点的水平和垂直运输。
3.垂直运输基准面：室内以室内地平面为基准面，室外以安装现场地平面为基准面。
十一、 本消耗量定额适用于海拔高程 2000m 以下，地震烈度八度以下地区，超过上述情况时另行处理。
十二、本消耗量定额的工作内容除各章节另有说明的工序外，均包括：施工准备、熟悉施工图纸、布置操作地点、领退料具、场内搬运、检查、安装、清理、配合质量检验；还包括工种间交叉配合，临时移动水、电源的停歇时间及操作完毕后的场地清理等。
十三、第九册《通风空调工程》适用于工业与民用建筑的新建、扩建项目中的通风、空调工程。
十四、本册主要依据的标准、规范有：
1.《采暖通风和空气调节设计规范》GBJ19-87
2.《通风与空调工程施工质量验收规范》GB50243-2002
3.《暖通空调设计选用手册》
十五、通风、空调的刷油、绝热、防腐蚀，执行第十四册《刷油、防腐蚀、绝热工程》相应项目。
1.薄钢板风管刷油按其工程量执行相应项目,仅外或内面刷油者按定额乘以系数1.20,内外均刷油者按定额乘以系数1.10，其法兰加固框、吊托支架已包括在此系数内。
2.薄钢板部件刷油按其工程量执行金属结构刷油项目定额乘以系数1.15。
3.未包括在风管工程量内而单独列项的各种支架(不锈钢吊托支架除外)按其工程量执行相应项目。
4.薄钢板风管、部件以及单独列项的支架,其除锈应区分不同锈蚀程度,分别执行相应项目。
5.绝热保温材料不需粘结者,执行有关项目时须减去其中的粘结材料。人工乘以系数0.50。
6.风道及部件在加工厂预制的,其场外运费应另行计算。
十六、关于下列各项费用的规定：
1.脚手架搭拆费按人工费的7%计取。其中人工工资占25%，材料费占65%，机械费占10%。
2.高层建筑增加费(指高度在6层或20m以上的工业与民用建筑)按下表计取：
层 数
9层以下
(30m)
12层以下(40m)
15层以下(50m)
18层以下(60m)
21层以下(70m)
24层以下(80m)
27层以下(90m)
30层以
下(100m)
33层以
下(110m)
按人工费的%
18
26
39
43
46
65
76
81
96
其中人工工资占%
8
12
14
16
18
20
22
24
26
其中机械费占%
92
88
86
84
82
80
78
76
74

层 数
36层以下(120m)
39层以下(130m)
42层以下(140m)
45层以下(150m)
48层以下(160m)
51层以下(170m)
54层以下(180m)
57层以
下(190m)
60层以
下(200m)
按人工费的%
101
116
121
138
143
148
162
168
173
其中人工工资占%
28
30
32
34
36
38
40
43
46
其中机械费占%
72
70
68
66
64
62
60
57
54

3.超高增加费(指操作物高度距离楼地面6m以上的工程)按人工费的15%计取。
4.系统调整费按通风空调系统工程人工费的13%计取。其中人工工资占25%，材料费占25%，机械费占50%。
5.安装与生产同时进行增加的费用，按人工费的10%计取。
6.在有害身体健康的环境中施工降效增加的费用，按人工费的10%计取。
7.拆除费用(现场变更等因素需要拆除的项目)：按相应定额人工费、机械费的50%，材料费的5%计取。
十七、定额项目中的人工、材料、机械凡未按制作和安装分别列出的,其制作费与安装费的比例可按下表划分：
序号
项 目
制 作 占%
安 装 占%
人工
材料
机械
人工
材料
机械
1
薄钢板通风管道制作安装
60
85
95
40
15
5
2
净化通风道制作安装
60
85
95
40
15
5
3
不锈钢板通风道制作安装
72
85
95
28
15
5
4
铝板通风管道制作安装
68
85
95
32
15
5
5
塑料通风管道制作安装
85
85
95
15
15
5
6
塑料风阀及风口制作安装
70
85
95
30
15
5
7
铝制孔板风口制作安装
65
85
95
35
15
5
8
不锈钢风口制作安装
70
85
95
30
15
5
9
风帽制作安装
75
80
95
25
20
5
10
罩类制作安装
75
85
95
25
15
5
11
空调部件及设备支架制作安装
85
90
95
15
10
5
十八、本册消耗量定额所用部分名词含义如下：
1.安装现场指定堆放地点：是指施工组织设计中所指定的，在安装现场范围内较合理的堆放地点。
2.安装地点：是指设备基础及基础周围附近。
3.施工现场：是指建设项目总平面图范围内，一般也是指建设项目四周围墙以内的范围。
4.安装现场：是指距所安装设备基础100m范围内。
5.现场仓库：是指施工单位在施工现场内临时搭设的存放施工材料和工具的仓库。
6.设备出库搬运：是指将需要安装的设备从施工现场以内或者施工现场以外的建设单位仓库，运到施工单位现场仓库或者现场指定堆放地点的搬运工作。
7.设备厂内搬运：是指将需要安装的设备从建设项目四周围墙以内某一地点，搬运到施工单位现场仓库或者现场指定堆放地点的搬运工作。
8.设备场内搬运：是指将需要安装的设备从施工单位现场仓库或者现场指定堆放地点，搬运到设备安装位置的水平和垂直运输。
十九、本定额中注有“×××以内”或“×××以下”者，均包括“×××”本身；“×××以外”或“×××以上”者，则不包括“×××”本身。
二十、本说明未尽事宜，详见各章说明。

总  说  明

一、《陕西省安装工程价目表》（以下简称“价目表”）是根据2004年《陕西省安装工程消耗量定额》（以下简称“消耗量定额”）编制的。价目表中只反映价格，不反映消耗量，须与消耗量定额配套使用。主要作为招标人编制招标最高限价、确定社会平均价格及投标人自主报价的参考依据。
二、《陕西省安装工程价目表》共分十四册，包括：
三、第九册《通风空调工程》适用于一般工业与民用建筑的新建、扩建和改建项目中的通风、空调工程。
四、人工费的确定：
1.人工工日不分列工种和技术等级，一律以综合工日表示，内容包括基本用工、超运距用工和人工幅度差。
2.综合工日的人工费单价，每工日42.00元。
五、材料费的确定：
1.本价目表中的材料费，是指直接消耗在安装工作内容中的辅助材料、零星材料等，并计入了相应的损耗。
2.材料单价是按2009年建筑安装材料市场信息价格综合取定的。除另有规定外，均不调整。
3.凡价目表中“（）”内所列的材料用量均为主材，应按当地的材料价格计算。
六、机械费的确定：
1.本价目表中的机械费，是按正常合理的机械配备和大多数施工企业的机械化装备程度综合取定的。
2.施工机械台班单价，是按2009年《陕西省建设工程施工机械台班价目表》计算的。
七、通风、空调的刷油、绝热、防腐蚀，执行第十四册《刷油、防腐蚀、绝热工程》相应项目。
1.薄钢板风管刷油按其工程量执行相应项目，仅外或内面刷油者按相应项目乘以系数1.20，内外均刷油者按相应项目乘以系数1.10，其法兰加固框、吊托支架已包括在此系数内。
2.薄钢板部件刷油按其工程量执行金属结构刷油相应项目乘以系数1.15。
3.未包括在风管工程量内而单独列项的各种支架（不锈钢吊托支架除外）按其工程量执行相应项目。
4薄钢板风管、部件以及单独列项的支架，其除锈应区分不同锈蚀程度，分别执行相应项目。
5.绝热保温材料不需粘接者，执行有关项目时须减去其中的粘接材料。人工乘以系数0.50。
6.风道及部件如在加工厂预制时，其场外运费应另行计算。
八、关于下列各项费用的规定：
1.脚手架搭拆费按人工费的7%计取。其中人工费占25%，材料费占65%，机械费占10%。
2.高层建筑增加费（指高度在6层或20m以上的工业与民用建筑）按下表分别计取：
层    数
9层以下
(30m)
12层以下
(40m)
15层以下
(50m)
18层以下
(60m)
21层以下
(70m)
24层以下
(80m)
27层以下
(90m)
30层以下
（100m)
33层以下
(110m)
按人工费的％
18
26
39
44
46
65
76
81
96
其中人工工资占％
8
12
14
16
18
20
22
24
26
其中机械费占％
92
88
86
84
82
80
78
76
74
层    数
36层以下
(120m)
39层以下
(130m)
42层以下
(140m)
45层以下 (150m)
48层以下
(160m)
51层以下
(170m)
54层以下
(180m)
57层以下
(190m)
60层以下
(200m)
按人工费的％
101
116
121
138
143
148
162
168
173
其中人工工资占％
28
30
32
34
36
38
40
43
46
其中机械费占％
72
70
68
66
64
62
60
57
54

3.超高增加费：（指操作物高度距离楼地面6m以上的工程）按其超过部分人工费的15%计取。
4.系统调整费按通风空调系统工程人工费的13%计取。其中人工费占25%，材料费占25%，机械费占50%。
5.安装与生产同时进行增加的费用，按人工费的10%计取。
6.在有害身体健康的环境中施工降效增加的费用，按人工费的10%计取。
7.拆除费用（现场变更等因素需要拆除的项目）：按相应安装项目人工费、机械费的50%，材料费的5%计取。
九、凡项目中未按制作和安装分别列出的,其制作费与安装费的比例可按下表划分：

序 号
项         目
制   作   占   %
安   装   占   %
人 工
材 料
机 械
人 工
材 料
机 械
1
薄钢板通风管道制作安装
60
85
95
40
15
5
2
净化通风道制作安装
60
85
95
40
15
5
3
不锈钢板通风道制作安装
72
85
95
28
15
5
4
铝板通风管道制作安装
68
85
95
32
15
5
5
塑料通风管道制作安装
85
85
95
15
15
5
6
塑料风阀及风口制作安装
70
85
95
30
15
5
7
铝制孔板风口制作安装
65
85
95
35
15
5
8
不锈钢风口制作安装
70
85
95
30
15
5
9
风帽制作安装
75
80
95
25
20
5
10
罩类制作安装
75
85
95
25
15
5
11
空调部件及设备支架制作安装
85
90
95
15
10
5

十、本价目表中注有“××× 以内”或“××× 以下”者，均包括“×××”本身；“××× 以外”或“××× 以上”者，则不包括“×××”本身。
十一、本说明未尽事宜，详见消耗量定额及价目表各章说明。如本价目表说明与消耗量定额各章节说明不符时，应以本价目表说明为准。

说    明

1.油网滤尘器、过滤吸收器安装项目内未包括支架制作安装，应另行计算，执行设备支架制作安装相应项目。
2.低噪声风机箱已计算了地脚螺栓的安装人工，地脚螺栓风机箱配带考虑，如风机箱未配置，需另行购买者，其地脚螺栓的材料费应另行计算。
3.低噪声风机箱安装项目中未包括支架及减震台座的制作安装，应另行计算，执行设备支架制作安装相应项目。

工程量计算规则

1.自动排气活门、换气堵头安装、风管穿密闭墙钢套管制作安装均以“个”为计量单位。
2.油网滤尘器、过滤吸收器、低噪声风机箱安装均以“台”为计量单位。
 第一章 风管制作安装
一、本章适用于通风、空调工程中各类风管的制作安装项目。
二、镀锌薄钢板风管项目中的板材是按镀锌薄钢板编制的，如设计要求不用镀锌薄钢板者,板材可以换算,其他不变。
三、薄钢板通风管道、净化通风管道制作安装项目中，包括弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架，但不包括过跨风管落地支架，落地支架执行设备支架项目。
四、通风管道项目中的板材,如设计要求厚度不同者可以换算,但人工、机械不变。
五、整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径，矩形风管按平均周长执行相应规格项目，其人工乘以系数2.50，其余不变。
六、净化圆形风管执行净化矩形风管相应项目。
七、净化风管涂密封胶是按全部口缝外表面涂抹考虑的，如设计要求口缝不涂抹而只在法兰处涂抹者,每10 m2风管应减去密封胶1.50kg和人工0.37工日。
八、如制作空气幕送风管时,按风管周长执行相应风管规格项目，其人工乘以系数3.0,其余不变。
九、薄钢板咬口风管，若设计要求其咬口缝增加锡焊或涂密封胶时，可按净化风管相应项目中密封材料的50%计算，清洗材料按20%计算；人工每10m2增加一个工日。
十、净化风管空气洁净度是按100000级编制的，如设计要求空气洁净度高于100000级时，其人工、材料乘以系数1.30，机械不变。
十一、净化风管项目中,型钢未包括镀锌,如设计要求镀锌时,应另计镀锌费。
十二、净化风管风管导流叶片按面积计算，执行第八章相应项目乘以系数1.30。
十三、不锈钢矩形风管执行不锈钢圆形风管相应项目。
十四、不锈钢、铝板风管制作安装项目中包括管件，但不包括法兰和吊托支架;法兰和吊托支架应单独列项计算执行第八章相应项目。
十五、不锈钢风管凡以电焊考虑的项目，如需使用手工氩弧焊者,其人工乘以系数1.25，材料乘以系数1.20,机械乘以系数1.70。
十六、铝板风管凡以电焊考虑的项目，如需使用手工氩弧焊者，其人工乘以系数1.15，材料乘以系数0.85，机械乘以系数9.25。
十七、塑料风管制作安装项目中包括管件、法兰、加固框，但不包括吊托支架。吊托支架单独列项执行第八章相应项目。
十八、塑料风管、管件制作胎具材料摊销费未包括在项目内,按以下规定另行计算：
1.风管工程量在30m2以上的,每10m2风管的胎具摊销木材为0.06m3。
2.风管工程量在30m2以下的,每10m2风管的胎具摊销木材为0.09m3。
十九、玻璃钢通风管道安装项目中，包括弯头、三通、变径管、天圆地方等管件的安装及法兰、加固框和吊托支架的制作安装,不包括过跨风管落地支架。落地支架执行设备支架项目。
二十、玻璃钢风管及管件按计算工程量加损耗外加工订做,其价值按实际价格计取；风管修补应由加工单位负责，其费用按实际价格发生,计算在主材内。
二十一、复合型风管安装项目中包括管件、法兰、加固框、吊托支架。
二十二、本章风管未考虑预留铁件的制作和埋设，如果设计要求用膨胀螺栓安装吊托支架者，膨胀螺栓已包括在项目内，不得另行计算。
二十三、项目中的法兰垫料如设计要求使用材料品种不同者，可以换算,但人工不变。使用泡沫塑料者，每1.0kg橡胶板换算为0.125kg泡沫塑料; 使用闭孔乳胶海绵者，每1.0kg橡胶板换算为0.50kg闭孔乳胶海绵。
二十四、柔性软风管适用于由金属、涂塑化纤织物、聚酯、聚乙烯、聚氯乙烯薄膜、铝箔等材料制成的软风管。
二十五、工作内容:
1.薄钢板风管制作：放样、下料、卷圆、折方、轧口、咬口、制作直管、管件、法兰、吊托支架、钻孔、铆焊、上法兰、组对。
2.薄钢板风管安装：找标高、打支架墙洞、配合预留孔洞、埋设吊托支架、组装、风管就位、找平、找正、制垫、垫垫、上螺栓、紧固。
3.净化风管制作：放样、下料、折方、轧口、咬口、制作直管、管件、法兰、吊托支架、钻孔、铆焊、上法兰、组对、口缝外表面涂密封胶、风管内表面清洗、风管两端封口。
4.净化风管安装：找标高、找平、找正、配合预留孔洞、打支架墙洞、埋设支吊架、风管就位、组装、制垫、垫垫、上螺栓、紧固、风管内表面清洗、管口封闭、法兰口涂密封胶。
5.不锈钢风管制作：放样、下料、卷圆、折方、制作管件、组对焊接、试漏、清洗焊口。
6.不锈钢风管安装：找标高、清理墙洞、风管就位、组对焊接、试漏、清洗焊口、固定。
7.铝板风管制作：放样、下料、卷圆、折方、制作管件、组对焊接、试漏、清洗焊口。
8.铝板风管安装：找标高、清理墙洞、风管就位、组对焊接、试漏、清洗焊口、固定。
9.塑料风管制作：放样、锯切、坡口、加热成型、制作法兰、管件、钻孔、组合焊接。
10.塑料风管安装：就位、制垫、垫垫、法兰连接、找正、找平、固定。
11.玻璃钢风管安装：找标高、打支架墙洞、配合预留孔洞、吊托支架制作及埋设、风管配合修补、粘接、组装就位、找平、找正、制垫、垫垫、上螺栓、紧固。
12.复合型风管安装：组装、就位、制垫、垫垫、连接、找正、找平、固定。

工程量计算规则

1.风管制作安装以施工图规格不同按展开面积以“m2”为计量单位，不扣除检查孔、测定孔、送风口、吸风口等所占面积。
圆形风管    F = π × D × L
式中：F — 圆形风管展开面积，m2；
D — 圆形风管直径，m；
L — 管道中心线长度，m。
矩形风管按图示风管周长乘以风管中心线长度计算。
2.风管长度一律以施工图示中心线长度为准，包括弯头、三通、变径管、天圆地方等管件的长度，但不包括部件(调节阀、消声器、消声弯头、静压箱)所占长度。直径和周长按图示尺寸为准，咬口重叠部分已包括在相应项目内，不得另行增加。
3.塑料风管、复合型材料风管制作安装所列规格直径为内径，周长为内周长。
4.薄钢板通风管道、净化通风管道、玻璃钢通风管道、复合型材料通风管道的制作安装，已包括法兰、加固框和吊托支架，不得另行计算。
5.不锈钢通风管道、铝板通风管道、塑料通风管道的制作安装中不包括吊托支架，可按相应项目以“kg”为计量单位，另行计算。
6.风管长度计算时，主管与支管以其中心线交点划分，变径管长度计算到大管径风管延长米内，弯头长度按两风管中心线交点计算。
7.柔性软风管安装按图示中心线长度以“m”为计量单位。
8.镀锌薄钢板密度为普通薄钢板密度的1.05倍。
第二章 调节阀制作安装
一、本章适用于各类调节阀制作安装项目。
二、密封式对开多叶调节阀与手动对开多叶调节阀安装均执行对开多叶调节阀安装相应项目。
三、调节阀安装适用于成品(钢制或铝合金)调节阀的安装。
四、项目中的法兰垫料如设计要求使用材料品种不同者可以换算，但人工不变。使用泡沫塑料者，每1.0kg橡胶板换算为泡沫塑料0.125kg；使用闭孔乳胶海绵者，每1.0kg橡胶板换算为闭孔乳胶海绵0.50kg。
五、钢制调节阀制作，项目中均按普通钢板计价，如果设计要求使用镀锌钢板或其他材质制作调节阀时，材质可以按实换算，但项目人工和机械不变。
六、带调节阀的风口安装，应执行相应风口安装项目，其人工、材料、机械乘以系数1.40。
七、若安装的各型调节阀，其实际周长大于本章所列调节阀项目的周长时，应执行本章中最大周长的调节阀安装项目，但其人工、材料、机械应乘以实际周长与最大调节阀安装项目周长之比的系数。
八、工作内容:
1.调节阀制作：放样、下料、制作短管、阀板、法兰、零件、钻孔、铆焊、组合成型。
2.调节阀安装：号孔、钻孔、对口、校正、制垫、垫垫、上螺栓、紧固、试动。

工程量计算规则

1.调节阀的制作，按其成品质量以“kg”为计量单位，标准部件根据设计型号、规格，按本册消耗量定额附录一“国标通风部件标准质量表”计算，非标准部件按图示成品质量计算。
2.调节阀的安装，按图示规格尺寸(周长或直径)以“个”为计量单位，分别执行相应项目。
3.柔性软风管阀门安装,以“个”为单位计算。

第三章 风口制作安装
一、本章适用于各类风口、散流器制作安装项目。
二、风口安装适用于成品(钢制或铝合金)风口安装。
三、项目中的法兰垫料如设计要求使用材料品种不同者可以换算，但人工不变。使用泡沫塑料者，每1.0kg橡胶板换算为泡沫塑料0.125kg；使用闭孔乳胶海绵者，每1.0kg橡胶板换算为闭孔乳胶海绵0.50kg。
四、带调节阀风口安装，应执行相应风口安装项目，其人工、材料、机械乘以系数1.40。
五、若安装的各型风口，实际周长大于本定额所列项目的周长时，应执行本章中最大周长的风口安装项目，但其人工、材料、机械应乘以实际周长与最大风口安装项目周长之比的系数。
六、工作内容:
1.风口制作：放样、下料、开孔、制作零件、外框、叶片、网框、调节板、拉杆、导风板、弯管、天圆地方、扩散管、法兰、钻孔、铆焊、组合成型。
2.风口安装：对口、上螺栓、制垫、垫垫、找正、找平、固定、试动、调整。

工程量计算规则

1.风口制作：按其成品质量以“kg”为计量单位，标准部件根据设计型号、规格按本册消耗量定额附录一《国标通风部件标准质量表》计算；非标准部件按成品质量计算。
2.风口安装：均按设计型号、规格以“个”为计量单位。
3.钢百叶窗及活动金属百叶风口的制作以“m2”为计量单位，安装按规格尺寸以“个”为计量单位。

第四章 风帽制作安装
一、本章适用于各类风帽、风帽滴水盘、风帽筝绳、泛水的制作安装项目。
二、各种钢制风帽制作安装项目中均按普通钢板计价，如果设计要求材质、厚度与项目不同时，材质可以换算，但人工和机械不变。
三、风帽制作安装项目中未包括筝绳，应单独列项计算。
四、项目中的法兰垫料如设计要求使用材料品种不同者可以换算，但人工不变。使用泡沫塑料者，每1.0kg橡胶板换算为泡沫塑料0.125kg；使用闭孔乳胶海绵者，每1.0kg橡胶板换算为闭孔乳胶海绵0.50kg。
五、工作内容:
1.风帽制作：放样、下料、咬口、制作法兰、零件、钻孔、铆焊、组装。
2.风帽安装：安装、找正、找平、制垫、垫垫、上螺栓、固定。

工程量计算规则

1.风帽制作、安装：按其成品质量以“kg” 为计量单位，标准部件根据设计型号、规格，按本册消耗量定额附录一《国标通风部件标准质量表》计算；非标准部件按图示成品质量计算。
2.风帽筝绳制作安装按图示规格、长度，以“kg”为计量单位。
3.风帽泛水制作安装按图示展开面积，以“m2”为计量单位
 第五章 罩类制作安装
一、本章适用于各类排风罩、吸风罩制作安装项目。
二、项目中不包括的排气罩可执行风罩近似项目。
三、各种风罩制作安装项目中均按普通钢板计价，如果设计要求材质、厚度与项目不同时，材质可以换算，但人工和机械不变。
四、各种固定风罩的吊托支架，项目中均未包括，应执行第八章设备支架制作安装相应项目。
五、项目中的法兰垫料如设计要求使用材料品种不同者可以换算，但人工不变。使用泡沫塑料者，每1.0kg橡胶板换算为泡沫塑料0.125kg；使用闭孔乳胶海绵者，每1.0kg橡胶板换算为闭孔乳胶海绵0.50kg。
六、工作内容:
1.罩类制作：放样、下料、卷圆、制作罩体、来回弯、零件、法兰、钻孔、铆焊、组合成型。
2.罩类安装：埋设支架、吊装、对口、找正、制垫、垫垫、上螺栓、固定配重环及钢丝绳、试动调整。

工程量计算规则

罩类制作、安装按其成品质量以“kg”为计量单位。标准部件根据设计型号、规格，按本册消耗量定额附录一《国标通风部件标准质量表》计算；非标准部件按图示成品质量计算。

第六章 消声器、静压箱制作安装
一、本章适用于各类型消声器、静压箱制作安装项目。
二、消声器、静压箱制作安装项目中不包括吊托支架，吊托支架应单独列项执行第八章相应项目。
三、成品静压箱执行静压箱安装相应项目。
四、成品消声器、消声弯头执行消声器安装相应项目。
五、项目中的法兰垫料如设计要求使用材料品种不同者可以换算，但人工不变。使用泡沫塑料者，每1.0kg橡胶板换算为泡沫塑料0.125kg；使用闭孔乳胶海绵者，每1.0kg橡胶板换算为闭孔乳胶海绵0.50kg。
六、若安装的各型消声器、静压箱，其实际接口尺寸大于本章所列消声器、静压箱项目的接口尺寸时，应执行本章中最大接口尺寸的消声器、静压箱安装项目，但其人工、材料、机械应乘以实际接口尺寸与最大消声器、静压箱安装项目接口尺寸之比的系数。
七、工作内容:
1.消声器制作：放样、下料、钻孔、制作内外套管、木框架、法兰、铆焊、粘贴、填充消声材料、组合。
2.消声器安装：组对、安装、找正、找平、制垫、垫垫、上螺栓、固定。
3.静压箱制作：放样、下料、零件、法兰、钻孔、铆焊、制作、组装、擦洗。
4.静压箱安装：测位、找平、找正、制垫、垫垫、上螺栓、清洗。

工程量计算规则

1.消声器制作、安装：按其成品质量以“kg”为计量单位；标准部件根据设计型号、规格，按本册消耗量定额附录一《国标通风部件标准质量表》计算；非标准部件按图示成品质量计算。
2.消声器安装适用于各种成品消声器、消声弯头的安装，均按设计规格、型号，以“个”为计量单位。
3.静压箱制作、安装：按其展开面积以“m2”为计量单位，均不扣除与风管接口所占面积。
4.静压箱安装适用于各种成品静压箱安装，均按设计规格、型号，以“个”为计量单位。
第七章 通风空调设备安装
一、本章适用于通风、空调设备的安装项目。
二、属于通风空调工程中的各种风机安装，不得执行第一册《机械设备安装工程》中的通风机安装项目。
三、通风机安装项目内包
