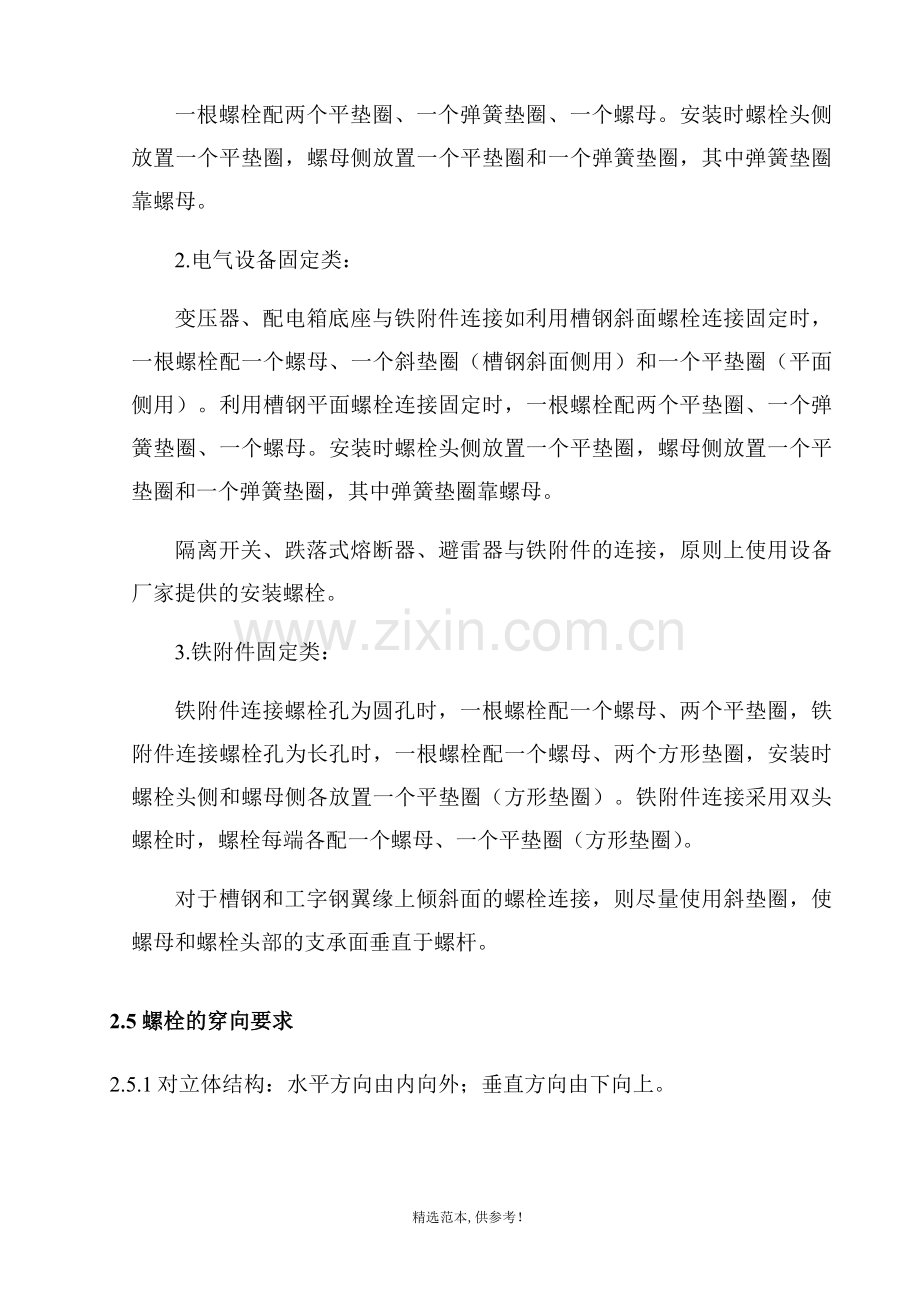

螺栓连接基本要求普通螺栓作为永久性连接螺栓时应符合下列要求：1.对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。2.螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于2个，螺母侧放置的平垫圈一般不应多于1个。3.对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。4.对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。5.对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。 螺栓使用位置分类要求根据配电线路螺栓使用位置及功能，螺栓可分为：电气连接类、电气设备固定类、铁附件固定类三种。下面具体说明：1.电气连接类 ：户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫圈，螺栓紧固后，螺栓宜露出23扣。一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。2.电气设备固定类：变压器、配电箱底座与铁附件连接如利用槽钢斜面螺栓连接固定时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜面侧用）和一个平垫圈（平面侧用）。利用槽钢平面螺栓连接固定时，一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。隔离开关、跌落式熔断器、避雷器与铁附件的连接，原则上使用设备厂家提供的安装螺栓。3.铁附件固定类：铁附件连接螺栓孔为圆孔时，一根螺栓配一个螺母、两个平垫圈，铁附件连接螺栓孔为长孔时，一根螺栓配一个螺母、两个方形垫圈，安装时螺栓头侧和螺母侧各放置一个平垫圈（方形垫圈）。铁附件连接采用双头螺栓时，螺栓每端各配一个螺母、一个平垫圈（方形垫圈）。对于槽钢和工字钢翼缘上倾斜面的螺栓连接，则尽量使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。2.5 螺栓的穿向要求2.5.1对立体结构：水平方向由内向外；垂直方向由下向上。2.5.2对平面结构：顺线路方向，双面构件由内向外，单面构件由送电侧穿入或按统一方向；横线路方向，两侧由内向外，中间由左向右(面向受电侧)或按统一方向；垂直方向，由下向上。2.5.3变压器台架平面结构：以变压器高、低压端子为参考方向，从低压端子端向高压端子方向穿；以变压器、电杆为参考方向，从变压器侧向电杆侧方向穿（由内向外穿）。螺栓的紧固要求连接螺栓应逐个紧固，螺栓的扭紧力矩不应小于表4的规定。若发现螺杆与螺母的螺纹有滑牙或螺母的棱角磨损以致扳手打滑的，应更换螺栓、螺母。扭矩值螺栓规格4.8级（Nm）6.8级（Nm）M145070M1670100M1890150M20130220M22160250M24230350M27330470M30440660M33550840表4：螺栓紧固扭矩标准螺栓装配 2.7.1装配前目视检查螺栓、螺母或被联接件的丝孔，应无磕碰、划伤，符合图纸或本规范所引用的标准。2.7.2在装配过程中，不得碰伤螺栓的螺纹部分。2.7.3螺栓的头部及螺母端面的垫圈，应与被紧固的零件平面均匀接触，不应倾斜，也不允许用锤敲击使两平面接触，螺杆应无弯曲变形。2.7.4被连接件应均匀受压，相互紧密贴合，连接牢固。2.7.5螺栓、螺母紧固时严禁使用不合适的扳手。2.7.6螺栓、螺钉装配时应该用手拧入大于23个螺距，然后再用扳手或电动工具拧紧。2.7.7螺栓、螺母装配时，注意保护被联接件的漆膜、镀层及螺栓、螺母头部，不能损坏。2.7.8螺母拧紧后，螺栓头部应露出螺母端面23个螺距，螺母和垫圈均以反面面向被连接体(螺母标有字样的一面为正面,垫圈圆滑一面的为正面)。2.7.9螺栓紧固后油漆标记，标记位一般用红色油漆点在螺栓与螺母的接触处。颜色可根据使用场所不同而更改，但颜色必须明显区分。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】精选范本,供参考！
