继电保护复习题(.doc

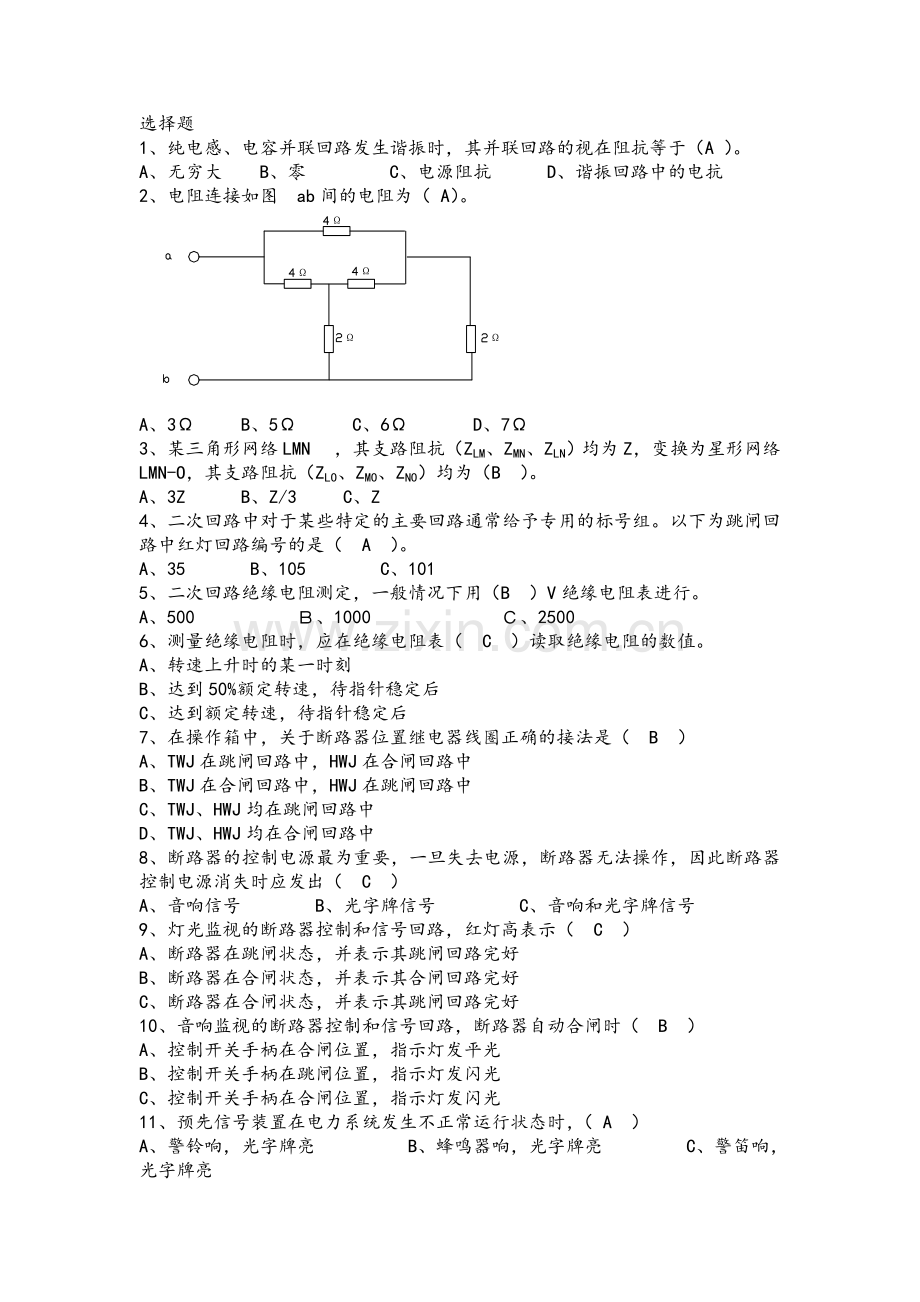

选择题
1、纯电感、电容并联回路发生谐振时，其并联回路的视在阻抗等于（A ）。
A、无穷大 B、零 C、电源阻抗 D、谐振回路中的电抗
2、电阻连接如图 ab间的电阻为（ A）。

A、3Ω B、5Ω C、6Ω D、7Ω
3、某三角形网络LMN ，其支路阻抗（ZLM、ZMN、ZLN）均为Z，变换为星形网络LMN-O，其支路阻抗（ZLO、ZMO、ZNO）均为（B ）。
A、3Z B、Z/3 C、Z
4、二次回路中对于某些特定的主要回路通常给予专用的标号组。以下为跳闸回路中红灯回路编号的是（　A　）。
A、35 B、105 C、101
5、二次回路绝缘电阻测定，一般情况下用（B　）V绝缘电阻表进行。
A、500 Ｂ、1000　　　　　　　Ｃ、2500
6、测量绝缘电阻时，应在绝缘电阻表（　C　）读取绝缘电阻的数值。
A、转速上升时的某一时刻
B、达到50%额定转速，待指针稳定后
C、达到额定转速，待指针稳定后
7、在操作箱中，关于断路器位置继电器线圈正确的接法是（　B　）
A、TWJ在跳闸回路中，HWJ在合闸回路中
B、TWJ在合闸回路中，HWJ在跳闸回路中
C、TWJ、HWJ均在跳闸回路中
D、TWJ、HWJ均在合闸回路中
8、断路器的控制电源最为重要，一旦失去电源，断路器无法操作，因此断路器控制电源消失时应发出（　C　）
A、音响信号 B、光字牌信号 C、音响和光字牌信号
9、灯光监视的断路器控制和信号回路，红灯高表示（　C　）
A、断路器在跳闸状态，并表示其跳闸回路完好
B、断路器在合闸状态，并表示其合闸回路完好
C、断路器在合闸状态，并表示其跳闸回路完好
10、音响监视的断路器控制和信号回路，断路器自动合闸时（　B　）
A、控制开关手柄在合闸位置，指示灯发平光
B、控制开关手柄在跳闸位置，指示灯发闪光
C、控制开关手柄在合闸位置，指示灯发闪光
11、预先信号装置在电力系统发生不正常运行状态时，（ A ）
A、警铃响，光字牌亮 B、蜂鸣器响，光字牌亮 C、警笛响，光字牌亮

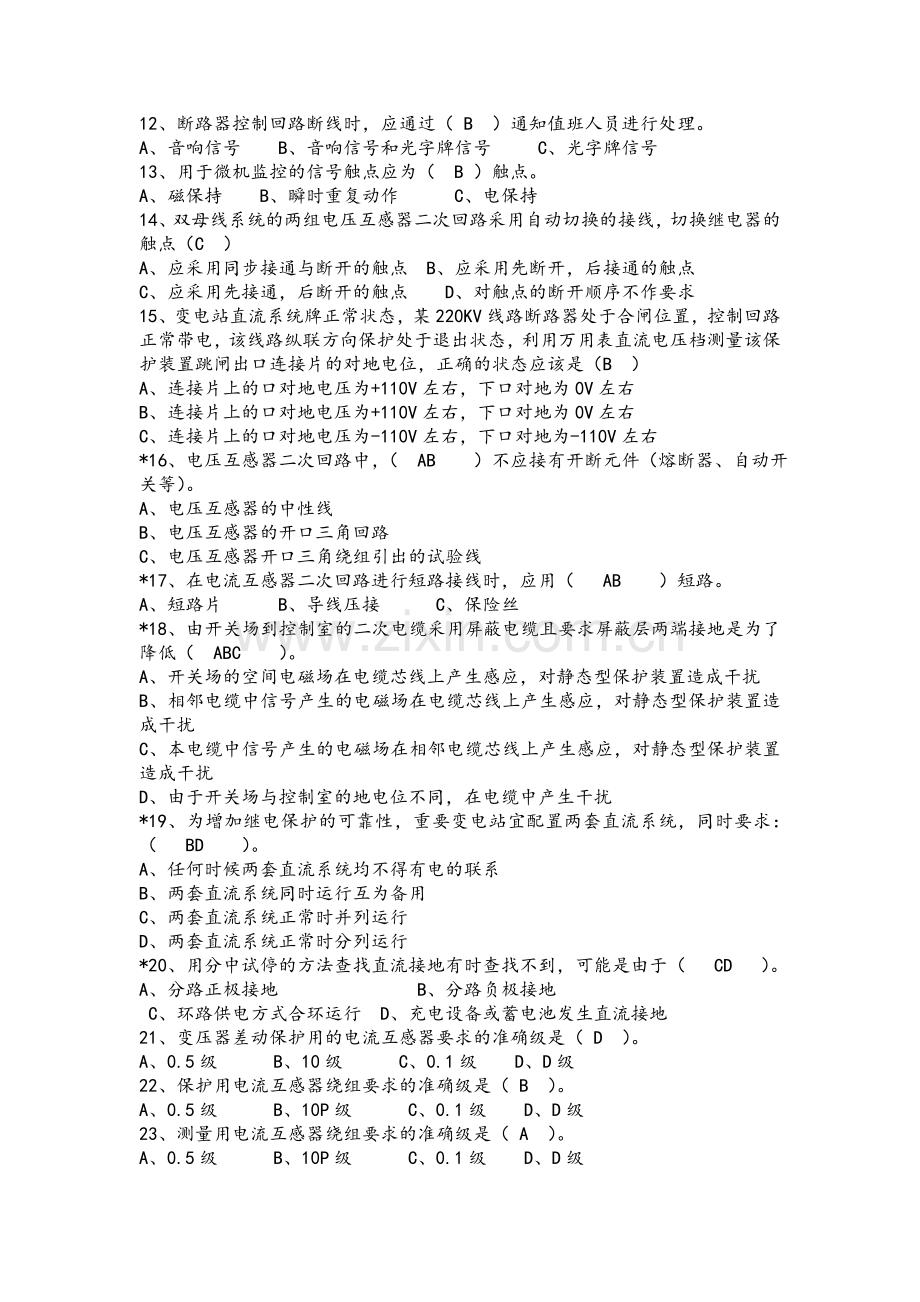

12、断路器控制回路断线时，应通过（ B ）通知值班人员进行处理。
A、音响信号 B、音响信号和光字牌信号 C、光字牌信号
13、用于微机监控的信号触点应为（ B ）触点。
A、磁保持 B、瞬时重复动作 C、电保持
14、双母线系统的两组电压互感器二次回路采用自动切换的接线，切换继电器的触点（C ）
A、应采用同步接通与断开的触点 B、应采用先断开，后接通的触点
C、应采用先接通，后断开的触点 D、对触点的断开顺序不作要求
15、变电站直流系统牌正常状态，某220KV线路断路器处于合闸位置，控制回路正常带电，该线路纵联方向保护处于退出状态，利用万用表直流电压档测量该保护装置跳闸出口连接片的对地电位，正确的状态应该是（B ）
A、连接片上的口对地电压为+110V左右，下口对地为0V左右
B、连接片上的口对地电压为+110V左右，下口对地为0V左右
C、连接片上的口对地电压为-110V左右，下口对地为-110V左右
*16、电压互感器二次回路中，（ AB ）不应接有开断元件（熔断器、自动开关等）。
A、电压互感器的中性线
B、电压互感器的开口三角回路
C、电压互感器开口三角绕组引出的试验线
*17、在电流互感器二次回路进行短路接线时，应用（ AB ）短路。
A、短路片 B、导线压接 C、保险丝
*18、由开关场到控制室的二次电缆采用屏蔽电缆且要求屏蔽层两端接地是为了降低（ ABC ）。
A、开关场的空间电磁场在电缆芯线上产生感应，对静态型保护装置造成干扰
B、相邻电缆中信号产生的电磁场在电缆芯线上产生感应，对静态型保护装置造成干扰
C、本电缆中信号产生的电磁场在相邻电缆芯线上产生感应，对静态型保护装置造成干扰
D、由于开关场与控制室的地电位不同，在电缆中产生干扰
*19、为增加继电保护的可靠性，重要变电站宜配置两套直流系统，同时要求：（ BD ）。
A、任何时候两套直流系统均不得有电的联系
B、两套直流系统同时运行互为备用
C、两套直流系统正常时并列运行
D、两套直流系统正常时分列运行
*20、用分中试停的方法查找直流接地有时查找不到，可能是由于（ CD ）。
A、分路正极接地 B、分路负极接地
C、环路供电方式合环运行 D、充电设备或蓄电池发生直流接地
21、变压器差动保护用的电流互感器要求的准确级是（ D ）。
A、0.5级 B、10级 C、0.1级 D、D级
22、保护用电流互感器绕组要求的准确级是（ B ）。
A、0.5级 B、10P级 C、0.1级 D、D级
23、测量用电流互感器绕组要求的准确级是（ A ）。
A、0.5级 B、10P级 C、0.1级 D、D级
24、蓄电池容量用（B ）表示。
A、放电功率与放电时间的乘积 B、放电电流与放电时间的乘积 C、充电功率与时间的乘积 D、充电电流与电压的乘积
25、防酸蓄电池在充电后，正极板形成的活性物质是（ A ）
A、二氧化铅 B、铅 C、硫化铅
二、判断题
1. 电流互感器的二次中性线回路如果存在多点接地，则不论系统运行正常与否，继电器所感受的电流均会与从电流互感器二次受进的电流不相等。（ × ）
2. 电流互感器的二次中性线回路如果存在多点接地，当系统发生故障时，继电器所感受的电流会与实际电流有一定的偏差，站内发生三相故障时可能会导致保护装置误动。（ × ）
3. 电压互感器的二次中性线回路如果存在多点接地，当系统发生故障时，继电器所感受的电太会与实际电压有一定的偏差，甚至可能造成保护装置拒动。（ √ ）
4. 互感器减极性标记是指当从一次侧“*”端流入电流II时，二次电流III应从“*”端流出，此时II与III同相位。（ √ ）
5. 电流互感器采用减极性标注的概念是：一次侧电流从极性端通入，二次侧电流从极性端流出。（ √ ）
6. 设K为电流互感器的变化，无论电流互感器是否饱和其一次电流II与二次电流III始终保持III=II/K的关系。（ × ）
7. 电流互感器的角度误差与二次所接负载的大小和功率因数有关。（ × ）
8. 保护用电流互感器（不包括中间变流器）的稳态比误差不应大于10%，必须时还应考虑暂态误差。（ √ ）
9. 电流互感器本身造成的测量误差是由于在励磁电流的存在。（ √ ）
10. 电流互感器因二次负载大，误差超过10%，可用两种同级别、同型号、同变比的电流互感器二次串联，以降低电流互感器的负载。（ √ ）
11. 当电流互感器误差超过10%时，可用两种同变比的互感器并接以减小电流互感器的负担。（ × ）
12. 变比相同、型号相同的电流互感器，其二次接成星形的比接成三角形所允许的二次负荷要大。（ √ ）
13. 一只电流互感器的两个二次线圈串接可以提高互感器允许负载。（ √ ）
14. 两个同型号、同变比的电流互感器串联使用时，会使电流互感器的励磁电流减小。（ √ ）
15. 电流互感器二次负担越小，对误差的影响越小。（ √ ）
16. 所有的电压互感器（包括测量、保护和励磁自动调节）二次绕组出口均应装设熔断器或自动开关。（ × ）
17. 继电保护自动装置盘及其电气设备的背面接线侧应由继电人员清扫。（ √ ）
18. 二次回路标号一般采用数字或数字和文字的组合，表明了回路的性质和用途。（ √ ）
19. 二 次回路标号的基本原则是：凡是各设备间要用控制电缆经端子排进行联系的，都要按回路原则进行标号。（ √ ）
20. 二次回路中电缆芯线和导线截面的选择原则是：只需满足电气性能的要求；在电压和操作回路中，应按允许的压降选择电缆芯线或电缆芯线的截面。（ × ）
21. 一般操作回路按正常最大负荷下至各设备的电压降不得超过20%的条件校验控制电缆截面。（ × ）
22. 直流回路两点接地可能造成断路器误跳闸。（ √ ）
23. 断路器的：“跳跃”现象一般是在跳闸、合闸回路同时接通时才发生，“防跳”回路设置是将断路器闭锁到跳闸位置。（ √ ）
24. 断路器防跳回路必须予以高度重视，如果出现问题，有可能会引起系统稳定破坏事故。（ √ ）
25. 断路器的防跳回路的作用是：防止断路器在无故障的情况下误跳闸。（ × ）
26. 当保护装置出现异常，经调度允许将该保护装置退出运行时，必须将该保护装置的跳闸连接片和启动失灵连接片同时退出。（ √ ）
27. 在电压互感器二次回路通电试验时，为防止由二次侧向一次侧反充电，将二次回路断开即可。（ × ）
28. 110KV及以下线路保护与控制不分设熔断器，断路器红、绿指示灯兼做熔断器监视。（ √ ）
29. 电容式电压互感器的稳态工作特性与电磁式电压互感器基本相同，暂态特性比电磁式电压互感器差。（ √ ）
30. 运行中的电压互感器二次侧某一相熔断器熔断时，该相电压值为零。（ × ）
三、简答题
1、继电保护所用的电流互感器稳态误差和角误差为多少？
继电保护所用的电流互感器稳态变比误差不应大于（10%），而角误差不应超过（7 ）度。
2、保护用电流互感器10P20指的是什么意思。
保护用10P20电流互感器，是指互感器通过短路电流为（20）倍额定电流时，稳态变化误差不超过（10%）。
3、电流互感器二次绕组星型和三角形接线时接线系数为多少？
电流互感器二次绕组星型接线时接线系数为（Kjx=1），三角形接线时接线系数为(Kjx=)。
4、二次回路标号的基本方法是什么?
答：(1)用三位或三位以下的数字组成，需要标明回路的相别或某些主要特征时，可在数字标号的前面(或后面)增注文字符号。
(2)按“等电位”的原则标注，即在电气回路中，连于一点上的所有导线(包括接触连接的可折线段)须标以相同的回路标号。
(3)电气设备的触点、线圈、电阻、电容等元件所间隔的线段，即看为不同的线段，一般给予不同的标号；对于在接线图中不经过端子而在屏内直接连接的回路，可不标号。
5、直流正、负极接地对运行有哪些危害?
答：直流正极接地有造成保护误动的可能。因为一般跳闸线圈(如出口中间继电器线圈和跳合闸线圈等)均接负极电源，若这些回路再发生接地或绝缘不良就会引起保护误动作。直流负极接地与正极接地同一道理，如回路中再有一点接地就可能造成保护拒绝动作(越级扩大事故)。因为两点接地将跳闸或合闸回路短路，这时还可能烧坏继电器触点
四、问答题
1、绘出电流互感器常用的几种接线方式原理图（星形接线、不完全星形、三角形接线）。
2、绘出110KV电压互感器接线原理图，并分析当开口三角的B相接反后开口三角的电压为多少伏。

3U0=(Ua+(-Ub)+Uc)
=（-Ub-Ub）=-2Ub=200V
3、哪些回路属于连接保护装置的二次回路？
答：（1）从电流互感器、电压互感器二次端子开始到有关继电保护装置的二次回路。（2）从继电保护直流分路熔断丝开始到有关保护装置的二次回路。（3）从保护装置到控制屏（测控屏）和中央信号屏的直流回路。（4）继电保护装置出口端子排到断路器操作箱端子排的跳、合闸回路。
4、电流互感器为什么不能开路，而电压互感器为什么不能短路?
答：电流互感器是一个内阻较大的电流源，正常运行时可以短路，当发生开路时，将产生较大的自感电动势，对设备和人身造成危害，因此电流互感器不能开路。
电压互感器是一个内阻极小的电压源，正常运行时负载阻抗很大，相当于开路状态，二次侧仅有很小的负载电流。当二次短路时，负载阻抗为零，将产生很大的短路电源，会将电压互感器烧坏。
5、什么是电气一次设备和一次回路?什么是电气二次设备和二次回路?
答：一次设备是指直接生产、输送和分配电能的高压电气设备。它包括发电机、变压器、断路器、隔离开关、 自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器、电动机等。由一次设备相互连接，构成发电、输电、配电或进行其它生产的电气回路称为一次回路或一次接线系统。
　　二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。如熔断器、控制开关、继电器、控制电缆等。由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。
6、什么是二次回路标号?二次回路标号的基本原则是什么?
答：为便于安装、运行和维护，在二次回路中的所有设备间的连线都要进行标号，这就是二次回路标号。标号一般采用数字或数字和文字的组合，它表明了回路的性质和用途。
　　回路标号的基本原则是：凡是各设备间要用控制电缆经端子排进行联系的，都要按回路原则进行标号。此外，某些装在屏顶上的设备与屏内设备的连接，也需要经过端子排，此时屏顶设备就可看作是屏外设备，而在其连接线上同样按回路编号原则给以相应的标号。
　　为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对 各种不同的回路又赋于不同的数字符号，因此在二，次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。
7、如图所示10KV控制回路图如下，请简述控制回路的动作过程。

1． 跳闸后位置。
当KK位于跳闸后位置时，KK触点11-10、14-15接通，断路器在跳闸位置时，DL常闭触电闭合，常开触电断开，则合位继电器回路不通，HWJ不动作，跳位继电器回路经 +KM—TWJ—R—TBJ3—DL—HC—-KM 接通，TWJ带电励磁动作，则绿灯经回路 +KM—kk10-11—LD—TWJ—-KM 接通发光。虽然kk14-15接通，但由于HWJ不动作，红灯回路不通，红灯不发光。此时手动合闸回路虽然经TWJ接通，但HC不会动作，因为TWJ的线圈电阻约为2kΩ，HC线圈电阻为200Ω，可算出TWJ上电压降为200V，HC上的电压降只有20V，不足以使其动作。

2． 预备合闸位置。
当KK顺时针旋转90度，位于预备合闸位置时，KK触点9-10、13-14接通，绿灯经回路 +SM—kk9-10—LD—TWJ—-KM 接于闪光小母线发出闪光信号。同样由于HWJ不动作，红灯回路不通，红灯不发光。

3． 合闸位置。
将KK继续顺时针旋转45度，位于合闸位置时，KK触点5-8、9-12、16-13接通，手动合闸回路经 +KM—kk5-8—TBJ3—DL—HC—-KM 接通，HC上的电压降为220V，达到动作值，HC动作，断路器合闸。合闸后，断路器处于合闸位置，DL常闭触电断开，常开触点闭合。则跳位继电器回路不通，TWJ不动作，合位继电器回路经 +KM—HWJ—R—TBJ—DL—TC—-KM 接通，HWJ带电励磁动作，使红灯回路经 +KM—kk16-13—HD—HWJ—-KM 接通，红灯发光。虽然kk9-12接通，但由于TWJ不动作，绿灯回路不通，绿灯不发光。

4． 合闸后位置。
松手后，KK自动逆时针旋转45度，到达合闸后位置。此时KK触点9-10、16-13接通。断路器处于合闸位置，DL常闭触电断开，常开触点闭合。则跳位继电器回路不通，TWJ不动作，合位继电器回路经 +KM—HWJ—R—TBJ—DL—TC—-KM 接通，HWJ带电励磁动作，使红灯回路经 +KM—kk16-13—HD—HWJ—-KM 接通，红灯发光。虽然kk9-10接通，由于TWJ不动作，绿灯回路不通，绿灯不发光。此时虽然手动跳闸回路经HWJ接通，但是TC不会动作。因为HWJ的线圈电阻约为2k，TC线圈电阻为200，可算出HWJ上电压降为200V，TC上的电压降只有20V，不足以使其动作。

5． 预备跳闸位置。
KK继续逆时针旋转90度，到达预备合闸位置。此时KK触电11-10、14-13接通。红灯经回路+SM—kk14-13—HD—HWJ—-KM 接于闪光小母线发出闪光信号。同样由于TWJ不动作，绿灯回路不通，绿灯不发光。

6． 跳闸位置。
将KK继续逆时针旋转45度，位于跳闸位置时，KK触点6-7、11-10、14-15接通。手动跳闸回路经 +KM—kk6-7—TBJ—DL—TC—-KM 接通，TC上的电压降为220V，达到动作值，TC动作，断路器跳闸。跳闸后，断路器在跳闸位置，DL常闭触电闭合，常开触电断开，则合位继电器回路不通，HWJ不动作，跳位继电器回路经 +KM—TWJ—R—TBJ3—DL—HC—-KM 接通，TWJ带电励磁动作，则绿灯经回路 +KM—kk11-10—LD—TWJ—-KM 接通发光。虽然kk14-15接通，由于HWJ不动作，红灯回路不通，红灯不发光。松手后，KK自动顺时针旋转45度到达跳闸后位置。返回了开始的状态。

一、判断题
1.由于变压器的可靠性远大于线路，所以桥形接线中，应用较多的是外桥接线。（　×　）
2.3/2接线出线重合闸动作时，要先合边开关，再合中开关，如果先合在故障上，则闭锁后合开关。 （　√　）
3.在220kV双母线运行方式下，当任一组母线故障，母差保护动作但母联断路器拒动时，母差保护将无法切除故障，这时需由断路器失灵保护或对侧线路保护切除故障。（　×　）
4.对于双母线和单母线接线方式，由于失灵断路器的动作对象是跳失灵断路器所在母线上的所有断路器，其跳闸对象与母线保护跳闸对象完全一致，所以将失灵保护与母线保护做在同一装置中以节省二次电缆。（　√　）
二、选择题
1.当母线电压为220kV，出线在17回以上时，一般采用（　D　）接线方式。
（A）双母线　(B)3/2断路器母线　(C) 双母单分段　(D)双母双分段
2.某主接线方式的特点为“可以轮流检修母线而不使供电中断，当一组母线故障时，只要将故障母线上的回路倒换到另一组母线，就可迅速恢复供电，另外还具有调度、扩建、检修方便的优点； ”，该接线方式为（ A ）
（A）双母线接线 　(B)3/2断路器母线 （C）单母线分段 （D）多角接线
3.对于双母线接线形式的变电站，当某一联接元件发生故障且该元件保护拒动时，应该动作的是 （ C ）
（A）母线保护　 （B）断路器失灵保护
（C）母线供电元件的后备保护　　 （D）母线供电元件主保护
4.母线差动保护采用电压闭锁元件的主要目的是（ C ）。
（A）系统发生振荡时，母线差动保护不会误动　
（B）区外发生故障时，母线差动保护不会误动
（C）防止误碰出口继电器而造成母线差动保护误动
（D）进行辅助判据。
三、简答题
1.线路主保护双重化的含义是指什么？
答：线路主保护的双重化主要是：
• 设置两套完整、独立的全线速动主保护；
• 两套主保护的交流电流、电压回路和直流电源彼此独立；
• 每套主保护应有独立选相功能，实现分相跳闸和三相跳闸；
• 断路器有两组跳闸线圈，每套主保护分别起动一组跳闸线圈；
• 两套主保护分别使用独立的远方信号传输设备。若保护采用专用收发信机，其中至少有一个通道完全独立，另一个可与通信复用。如采用复用载波机，两套主保护应分别采用两台不同的载波机。采用光缆时，两组光钎分别独立。
2.绘制某变电站500KV第一串（完整串）的典型电气主接线图，并根据编号原则标住设备编号。
3.试说明3/2接线方式有何优、缺点？
答：优点：运行时，两组母线和同一串的断路器都投入工作，称为完整串运行,形成多环装供电，具有较高的供电可靠性和运行灵活性。任一母线、断路器故障或检修，均不致引起停电；甚至两组母线同时故障（或一组检修时另一组故障）的极端情况下，功率仍能继续输送；运行方便，操作简单，隔离开关只在检修时作为隔离电器。
缺点：使用设备较多，特别是断路器和电流互感器，投资较大，二次控制回路接线和继电保护都比较复杂。

一、选择题
第1章
2、电阻连接如图 ab间的电阻为（ A）。

A、3Ω B、5Ω C、6Ω D、7Ω
9、有一组正序对称相量，彼此间相位角是120°，它按（ A ）方向旋转。
A、顺时针 B、逆时针 C、平行方向
11、下列不是对称分量法所用的运算子a表达式的是（B ）
A、 B、 C、
12、把三相不对称相量分解为正序、负序及零序三组对称分量时，其中正序分量A1为（B ）。（说明：a= ）
A、（A+α2B+αC） B、（A+αB+α2C） C、（A+B+C）
16、我国电力系统中性点接地方式主要有（ B ）三种。
A、直接接地方式、经消弧线圈接地方式和经大电抗器接地方式
B、直接接地方式、经消弧线圈接地方式和不接地方式
C、直接接地方式、经消弧线圈接地方式和直接接地方式、经消弧线圈接地方式和经大电抗器接地方式
23、输电线路空载时，其末端电压比首端电压（ A ）。
A、高 B、低 C、相同
24、如果三相输电线路的自感阻抗为ZL，互感阻抗为ZM，则正确的是（ A ）。
A、Z0=ZL+2ZM B、Z1=ZL+2ZM C、Z0=ZL-ZM
29、有名值、标么值和基准值之间的关系是（ A ）
A、有名值=标么值X基准值 B、标么值=有名值X基准值
C、基准值=标么值X有名值
30、若取相电压基准值为额定相电压，则功率标么值等于（ C ）。
A、线电压标么值 B、线电压标么值的倍
C、电流标么值 D、电流标么值的倍
32、如果线路送出有功与受进无功相等，则线路电流、电压相位关系为（ B ）。
A、电压超前电流45° B、电流超前电压45°
C、电流超前电压135° D、电压超前电流135°
33、某线路有功、无功负荷均由母线流向线路，下面的角度范围正确的是（C ）
A、 B、
C、
70、系统短路时电流、电压是突变的，而系统振荡时电流、电压的变化是（C ）
A、缓慢的且与振荡周期无关 B、与三相短路一样快速变化
C、缓慢的且与振荡周期有关 D、之间的相位角基本不变
83、电网中相邻A、B两条线路，正序阻抗均为Ω，在B线中点三相短路时流过A，B线路同相的短路电流如图，则A线相间阻抗继电器的测量阻抗一次值为（ B ）
A、75Ω B、120Ω C、90Ω

84、电网中相邻M、N两线路，正序阻抗分别为40∠75 Ω和60∠75 Ω，在N线中点发生三相短路，流过M、N同相的短路电流如图，M线E侧相间阻抗继电器的测量阻抗一次值为（ C ）

A、70Ω B、100Ω C、90Ω D、123Ω

91、微机保护中，每周波采样20点，则（ A ）
A、采样间隔为1ms，采样率为1000Hz
B、采样间隔为5/3ms，采样率为1000Hz
C、采样间隔为1ms，采样率为1200Hz
100、电流互感器是（ A ）
A、电流源，内阻视为无穷大 B、电压源，内阻视为零 C、电流源，内阻视为零
101、为相量分析简便，电流互感器一、二次电流相量的正向定义应取（ B ）标注。
A、加极性 B、减极性 C、均可
164、以下（ B ）项定义不是零序电流保护的优点。
A、结构及工作原理简单、中间环节少、尤其是近处故障动作速度快
B、不受运行方式影响，能够具备稳定的速动段保护范围
C、保护反应零序电流的绝对值，受过渡电阻影响小，可作为经高阻接地故障的可靠的后备保护
第2章
3、原理上不受电力系统振荡影响的保护有：（C ）
A、电流保护 B、距离保护 C、电流差动纵联保护和相差保护 D、电压保护
33、纵联保护相地制电力载波通道由（ C ）部件组成。
A、输电线路，高频阻波器，连接滤波器，高频电缆
B、高频电缆，连接滤波器，耦合电容器，高频阻波器，输电线路
C、收发信机，高频电缆，连接滤波器，保护间隙，接地刀闸，耦合电容器，高频阻波器，输电线路
34、能切除线路区内任一点故障的主保护是（B ）
A、相间距离 B、纵联保护 C、零序电流保护 D、接地距离
37、闭锁式纵联保护跳闸的必要条件是：高值启动元件启动后，（ B ）。
A、正方向元件动作，反方向元件不动作，没有收到过闭锁信号
B、正方向元件动作，反方向元件不动作，收到闭锁信号而后信号又消失
C、正、反方向元件均动作，没有收到过闭锁信号
D、正方向元件不动作，收到闭锁信号而后信号又消失
43、对于专用高频通道，在新投入运行及在通道中更换了（或增加了）个别加工设备后，所进行的传输衰耗试验的结果，应保护收发信机接受对端信号时的通道裕量不低于（ C ），否则不允许将保护投入运行。
A、25dB B、1.5dB C、8.686dB
50、在高频闭锁零序距离保护中，保护停信需带一短延时，这是为了（ C ）。
A、防止外部故障时的暂态过程而误动
B、防止外部故障时功率倒向而误动
C、与远方启动相结合，等待对端闭锁信号的到来，防止区外故障时误动
D、防止内部故障时高频保护拒动
78、突变量方向元件的原理是利用（ C ）
A、正向故障时=ZL+ZSN，反向故障时=-ZSM
B、正向故障时=ZL+ZSN，反向故障时=-ZSN
C、正向故障时=-ZSN，反向故障时=ZL+ZSM
D、正向故障时=ZSM，反向故障时=-（ZL+ZSN）
82、对采用单相重合闸的线路，当发生永久性单相接地故障时，保护及重合闸的动作顺序为（ B ）。
A、三相跳闸不重合
B、单相跳闸，重合单相，后加速跳三相
C、三相跳闸，重合三相，后加速跳三相
D、选跳故障相，瞬时重合单相，后加速跳三相
第3章
9、双母线运行倒闸过程中会出现同一断路器的两个隔离开关同时闭合的情况，如果此时I母发生故障，母线保护应（ A ）。
A、切除两条母线 B、切除I母 C、切除II母 D、两条母线均不切除
17、断路器失灵保护是（C ）
A、一种近后备保护，当故障元件的保护拒动时，可依靠该保护切除故障
B、一种远后备保护，当故障元件的断路器拒动时，必须依靠故障元件本身保护的动作信号启动失灵保护以切除故障点
C、一种近后备保护，当故障元件的断路器拒动时，可依靠该保护隔离故障点
D、一种远后备保护，当故障元件的保护拒动时，可依靠该保护隔离故障点
18、对于双母线接线方式的变电站，当某一连接元件发生故障且断路器拒动时，失灵保护动作应首先跳开（ B ）。
A、拒动断路器所在母线上的所有断路器 B、母联断路器
C、故障元件其他断路器 D、所有断路器
29、某35/10.5kV变压器的接线形式为Y-△/11，若其10kV侧发生AB相间短路时，该侧A、B、C相短路电流标么值分别为IK、-IK、0，则高压侧的A、B、C相短路电流的标么值为（ C ）。
A、IK、IK、0 B、、-、0
C、、-、 D、—、、—
32、在一台Y-△/11接线变压器低压侧发生BC两相短路，星形侧某相电流为其他两相短路电流的两倍，该相为：（ C ）
A、A相 B、B相 C、C相
45、为躲过励磁涌流，变压器差动保护采用二次谐波制动，（ B ）。
A、二次谐波制动比越大，躲过励磁涌流的能力越强
B、二次谐波制动比越大，躲过励磁涌流的能力越弱
C、差动保护躲励磁涌流的能力，只与二次谐波电流的大小有关
46、变压器采用波形对称原理的差动保护，主要是基于（ B ）。
A、变压器差动保护区外发生故障时，由于暂态分量的影响，电流波形将偏于时间轴的某一侧
B、变压器充电时，由于励磁涌流的影响，充电侧电流波形将可能偏于时间轴的某一侧
C、切除变压器负荷时，由于暂态分量的影响，变压器差动保护的差电流将短时间偏于时间轴的某一侧
52、一台微机变压器保护用于Y0/Y0/△接线的变压器，外部电流互感器全星形接入，微机保护内部转角。当在高压侧通单相电流和三相对称电流时，（A ）
A、动作值不一样，两者之间的比值是1：，通单相电流动作值大，三相对称电流动作值小
B、动作值不一样，两者之间的比值是1：，通单相电流动作值小，三相对称电流动作值小
C、动作值不一样

二、判断题
第1章
4、当流过某负载的电流i=1.4sin{314t+}A时，其端电压为u=311sin{314t—}V，那么这个负载一定是容性负载。（ √ ）
6、暂态稳定是电力系统受到小的扰动后，能自动地恢复到原来运行状态的能力（ × ）
7、电力系统有功出力不足时，不只影响系统的频率，对系统电压的影响更大。（ ×）
8、220KV系统时间常数较小，500KV系统时间常数较大，后者短路电流非周期分量的衰减较慢。（ √）
12、空载长线路充电时，末端电压会升高。这是由于对地电容电流在线路自感电抗上产生了电压降。（ √ ）
16、345KV±1.5%UN/110kV的有载调压变压器的调压抽头运行在+1.5%档处，当110KV侧系统电压过低时，应将变压器调压抽头调至-1.5%（ √ ）
18、电力系统正常运行和三相短路时，三相是对称的，即各相电动势是对称的正序系统，发电机、变压器、线路及负载的每相阻抗都是相等的。（ √ ）
25、在我国，系统零序电抗X0与正序电抗X1的比值是大接地电流系统与小接地电流系统的划分标准。（ √ ）
35、电力系统的不对称故障有三种单相接地，三种两相短路接地，三种两相短路和断线，系统振荡。（ × ）
72、当线路发生BC相间短路时，输电线路上的压降UBC=（IBC+K3I0）Z1，其中，K=。（ √ ）
135、只要出现非全相运行状态，一定会出现负序电流和零序电流。（ × ）
156、由于助增电流的存在，使距离保护的测量阻抗增大，保护范围缩小。（√）
第2章
5、工作衰耗是当信号接入四端网络后输入端和输出端的相对电平。（ × ）
6、当负载阻抗与线路波阻抗相等时，功率电平与电压电平相等。（ × ）
7、当负载阻抗等于600Ω时，功率电平与电压电平相等。（ √ ）
18、所谓相-地制通道，就是利用输电线的某一相作为高频通道加工相。（√ ）
24、结合滤波器和耦合电容器组成的带通滤波器对50周工频应呈现极大的衰耗，以阻止工频串入高频装置。（ √ ）
25、为保护高频保护可靠动作，通道裕度应尽可能大。（ × ）
37、高频保护不仅作为本线路的全线速动保护，还可作业相邻线路的后备保护。（ × ）
43、运行中的高频保护，两侧交换高频信号试验时，保护装置需要断开跳闸连接片。（ × ）
51、闭锁式纵联保护在系统发生区外故障时靠近故障点一侧的保护将作用收发信机停信。（ × ）
59、阻抗保护动作区末端相间短路的最小短路电流应大于相应段最小精工电流的两倍。（√ ）
61、距离保护是保护本线路正方向故障和与本线路串联的下一条线路上的故障的保护，它具有明显的方向性，因此，即使作为距离保护第III段的测量元件，也不能用具有偏移特性的阻抗继电器。（ × ）
67、距离保护中，故障点过渡电阻 存在，有时会使阻抗继电器的测量阻抗增大，也就是说保护范围会伸长。（ × ）
69、解列点上的距离保护不应经振荡闭锁控制。（ √ ）
70、距离保护原理上受振荡的影响，因此距离保护必须经振荡闭锁。（ × ）
84、接地距离保护的零序电流补偿系数K应按式K=计算获得，线路的正序阻抗Z1、零序阻抗Z0参数需进行实测，装置整定值应大于或接近计算值。（ √ ）
93、220kV线路一般都配置了两套微机保护，每套保护设有重合闸，为了保护重合闸，为了保证重合闸的可靠性，两套重合闸的合闸连接片都必须投入运行。（ × ）
第3章
1、对于超高压系统，当变电站母线发生故障，在母差保护动作切除故障的同时，变电站出线对端的线路保护亦应可靠的跳开三相断路器。（ × ）
51、变压器涌流具有如下特点：1、有很大成分的非周期分量，往往使涌流偏离时间轴的一侧；2、有大量的高次谐波分量，并以5次谐波为主；3、涌流波形之间出现间断。（× ）
86、变压器油箱内部各种短路故障的主保护是差动保护。（ × ）
88、只要变压器的绕组发生了匝间短路，差动保护就一定能动作。（　×　）

三、简答题
1．变压器铭牌上有一个参数叫短路电压百分比Uk%，请问Uk%的含义是什么？知道Uk%后，我们能否知道短路电抗标么值？
答：Uk%的含义是变压器短路电流等于额定电流时产生的相电压降与额定相电压之比的百分值。
Uk%除以100后乘以基准容量与变压器额定容量的比值，便可得到该变压器短路电抗标么值。
2．在下列情况下，请分析测量阻抗的变化规律：1）线路由负荷状态变为短路状态；2）系统发生振荡。
答：线路由负荷状态变为短路状态时，测量阻抗瞬间减小为短路阻抗；系统发生振荡时，测量阻抗随振荡呈周期性变化。
3．相-地制电力载波高频通道主要有哪些部件组成？
答：1）输电线；2）阻波器；3）耦合电容器；4）结合滤波器；5）高频电缆；6）收发信机（或载波机）。
4．微机保护采用每周波采样12点，请问微机保护能正确反映电流和电压的最高次谐波为多少次谐波？
答：微机保护能正确反映电流和电压的最高次谐波为6次谐波（采样频率为fs=12/0.02=600，根据采样定律，被采样信号所含最高频率成分为fs/2=300，为6次谐波）。
5．简述“母差停信”的作用。
答：当故障发生在电流互感器与断路器之间时，由母差停信使对侧高频保护快速跳闸，切除故障。
6．请解释阻抗继电器的测量阻抗的含义？线路正常运行，它具体指什么？
答：指阻抗继电器所测量（感受）到的阻抗，即加入到继电器的电压、电流的比值。在正常运行时，它的测量阻抗就是通过被保护线路负荷的阻抗。
7．电力系统振荡为什么会使距离保护误动作？
答：电力系统振荡时，各点的电流、电压都发生大幅度摆动，因而距离保护的测量阻抗也在变化；当测量阻抗落入动作特性以内时，距离保护将发生误动作。
8．自动重合闸的启动方式有哪几种？
答：1）断路器控制开关位置与断路器位置不对应启动方式；2）保护启动方式。
9．为什么在Y-△/11变压器中差动保护电流互感器二次在Y侧接成△形，而在△侧接成Y形？
答：Y-△/11接线组别使两侧电流同名相间有30°相位差，即使二次电流数值相等，也有很大的差电流进入差动继电器，为此将变压器Y侧的电流互感器二次接成△形，而将△侧接成Y形，达到相位补偿之目的。
10．低频自动减载中关于基本轮与特殊轮切除容量按
