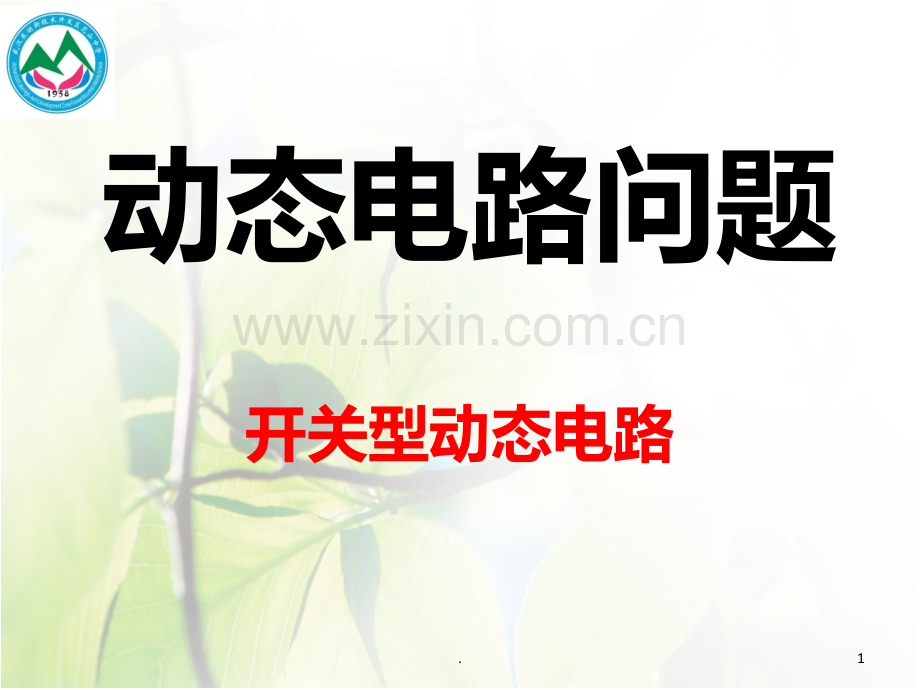

动态电路问题开关型动态电路1.开关型动态电路问题的一般步骤：1、判断电路的连接方式是串联还是并联；2.2、判断电表的测量对象；开关型动态电路问题的一般步骤：3.3、开关闭合或断开时，电阻变大还是变小，电阻变大，电流变小，电阻变小，电流变大；开关型动态电路问题的一般步骤：4.4、如果是串联电路，根据分压电压小于总电压或分压作用进行判断电压表的变化。开关型动态电路问题的一般步骤：5.例题1：如图，电源电压保持不变，当开关S由断开到闭合时，电流表的示数将_，电压表与电流表示数的比值将_（填“变大”“变小”或“不变”）6.分析：如图，去掉电压表，开关S断开时，去掉电压表，画出简化电路，可判断出电路连接为串联；7.分析：电压表测量R两端的电压，示数小于电源电压。8.分析：灯L被短路，只有电阻R工作，电阻变小，电流变大；9.分析：电压表测量R两端电压，等于电源电压。10.结论：电流表的示数将_变大，电压表与电流表的示数比等于R的阻值，保持不变。11.例2：如图9所示电路中，当开关S由断开到闭合时，电压表的示数将 ，电流表的示数将 .（选填“变大”、“变小”或“不变”）12.分析：灯L1与L2组成并联电路，并联电路中U=U1=U2，因此，电压表的示数不变；13.分析：电流表测量通过L2的电流，因此，开关由断开到闭合时，电流表示数将变大。14.
