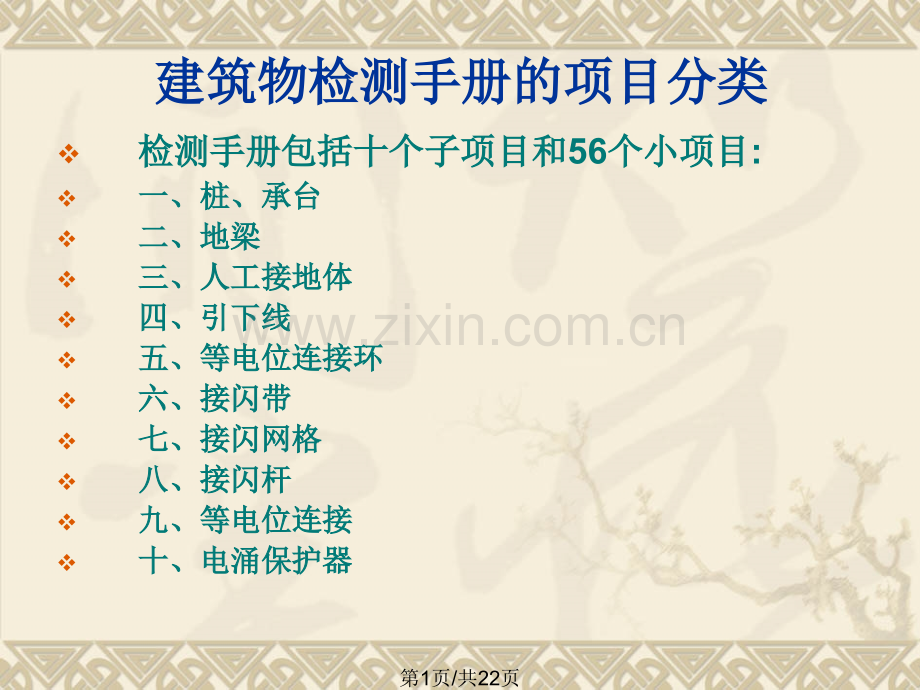

1、建筑物检测手册的项目分类建筑物检测手册的项目分类v检测手册包括十个子项目和检测手册包括十个子项目和56个小项目个小项目:v一、桩、承台一、桩、承台v二、地梁二、地梁v三、人工接地体三、人工接地体v四、引下线四、引下线v五、等电位连接环五、等电位连接环v六、接闪带六、接闪带v七、接闪网格七、接闪网格v八、接闪杆八、接闪杆v九、等电位连接九、等电位连接v十、电涌保护器十、电涌保护器第1页/共22页一、桩、承台一、桩、承台01、承台与桩主筋的连接02、承台与引下线桩主筋的 连接03、承台与基础梁主筋的连接04、每根引下线在-50cm处钢筋总面积05、接地体利用桩主筋数、规格v填写内容:填写内容:v单
2、面焊12D/双面焊6Dv单面焊12D/双面焊6D v单面焊12D/双面焊6DvS4.24Kc2 S1.89Kc2 v2 16 第2页/共22页二、地梁二、地梁06、地梁与引下线柱主筋连接07、地梁主筋电气连接08、预留接地()09、接地电阻()v填写内容:填写内容:v单面焊12D/双面焊6Dv单面焊12D/双面焊6D vv 第3页/共22页三、人工接地体人工接地体10、水平接地体材料、规格11、水平接地体埋深(m)12、垂直接地体材料、规格13、垂直接地体长度(m)14、垂直接地体间距(m)15、接地体焊接方式及防腐措施16、接地电阻()v填写内容:填写内容:v10圆钢/303扁钢v 50cm
3、v14圆钢/20钢管v2.5mv5mv单面焊12D/双面焊6D v第4页/共22页四、引下线四、引下线17、材料、规格、数量18、间距(m)19、连接方式20、断接卡安装21、接地电阻()v填写内容填写内容:v10圆钢/10根vS 12m/S18m/S25mv单面焊12D/双面焊6Dv有/无 m(断接卡高度)v第5页/共22页五、等电位连接环五、等电位连接环22、环间垂直距离(m)23、与引下线连接24、材料、规格25、连接方式26、接地电阻()27、外墙金属物等电位连接()v填写内容:填写内容:v 12mv单面焊12D/双面焊6Dv10圆钢v单面焊12D/双面焊6Dvv第6页/共22页六、接
4、闪带六、接闪带28、敷设方式29、敷设位置30、闭合环31、材料、规格32、支持卡材料、规格33、支持卡间距和高度(m)34、接闪带与引下线连接35、接地电阻()v填写内容:填写内容:v明敷/暗敷 v屋角/屋脊/屋檐/檐角vRi=0 v10圆钢v10圆钢v1m/0.1mv单面焊12D/双面焊6Dv第7页/共22页七、接闪网格七、接闪网格36、敷设方式37、材料、规格38、网格尺寸(m)39、连接方式40、与引下线连接41、接地电阻()v填写内容:填写内容:v明敷/暗敷v10圆钢/12圆钢v55;1010;2020。v单面焊12D/双面焊6Dv单面焊12D/双面焊6Dv第8页/共22页八、接闪杆
5、八、接闪杆42、安装位置43、材料、规格44、接闪杆长度45、接闪杆与接闪带连接方式46、接地电阻()v填写内容:v屋角/屋脊v12圆钢/16圆钢vmv单面焊12D/双面焊6Dv第9页/共22页九、等电位连接九、等电位连接47、等电位连接端子接地电阻()48、天面金属管道与防雷装置连接()49、天面较大金属物与防雷装置连接()50、电梯轨道预留接地()51、竖直金属管道接地()52、玻璃幕墙龙骨接地()v填写内容:填写内容:vvvvvv第10页/共22页十、电涌保护器十、电涌保护器53、安装级数54、SPD两端连接线总长(m)55、SPD连接线规格(相线端/接地端)56、SPD接地电阻()v填
6、写内容:填写内容:v一级/二级/三级vmv6mm2/2.5mm2/1.5mm2v第11页/共22页广东省新建构筑物防雷装置检测手册第12页/共22页建筑物、构筑物的区别:v民用建筑设计术语标准中建筑物的定义:v 用建筑材料构筑的空间和实体,供人们居住和进行各种活动的场所。是人们进行生产、生活或其他活动的房屋或场所。比如商住楼、厂房、仓库等。v构筑物:v 是不具备、不包含或不提供人类居住功能的人工建造物,比如水塔、水池、过滤池、澄清池、沼气池、烟囱、栈桥、堤坝、蓄水池等。第13页/共22页构筑物检测手册的项目分类构筑物检测手册的项目分类v检测手册包括八个子项目和检测手册包括八个子项目和42个小项
7、目个小项目:v一、桩、承台v二、地梁v三、人工接地体v四、引下线v五、接闪杆v六、其它接闪器v七、等电位连接v八、电涌保护器第14页/共22页一、桩、承台一、桩、承台01、承台与桩主筋的连接02、承台与引下线桩主筋的 连接03、承台与基础梁主筋的连接04、每根引下线在-50cm处钢筋总面积05、接地体利用桩主筋数、规格v填写内容:填写内容:v单面焊12D/双面焊6Dv单面焊12D/双面焊6D v单面焊12D/双面焊6DvS4.24Kc2 S1.89Kc2 v2 16第15页/共22页二、地梁二、地梁06、地梁与引下线柱主筋连接07、地梁主筋电气连接08、预留接地()09、接地电阻()v填写内容
