班级　 　 姓名 　 　　 学号 　 　
-－------⊙－--－－---⊙-－----－－⊙---－---－⊙-－-－----密封线内请勿答题-------－⊙－--－－--－⊙----－－－－⊙---－----⊙－－-－----
2０１４—２015学年度上期期末考试
高一电子技术应用专业《电子技术基础》试题
(本试卷满分100分 　6０分钟完卷)
题 号
第一题
第二题
第三题
第四题
总 分
得 分

一、填空题(本题共有２0个空,每空1分,共计２0分）
1. 利用二极管得单向导电原理将交流电转换 脉动直流电 得过程叫整流。
2. PN结得单向导电性就是指： 正向　偏置时，流过PN结得电流相对大，此时PN结得 P 区电位高。
3. 直流稳压电源就是由交流电网供电,经过 整流 、　 滤波　与稳压三个主要环节得到稳定得直流输出电压。
4. 在电容滤波与电感滤波中, 电感 滤波适用于大电流负载， 电容　 滤波得直流输出电压高。
5. 单相半波整流得缺点就是只利用了电源得半个周期，同时整流电压得 脉动较大　　 。为了克服这些缺点一般采用 全波整流电路 。
6. 稳压二极管需要串入 限流电阻 ＿才能进行正常工作。
7. 由理想二极管组成得单相桥式整流电路（无滤波电路），其输出电压得平均值为9V，则输入正弦电压有效值应为 1０V　　 。
8. 三极管对外引出得电极分别就是 发射 极、　基 极、 集 极。
9. 三极管得三种工作状态就是放大状态, 截止状态　 ，　饱与状态 　。
10. 三极管得电流放大原理就是　基极　电流得微小变化控制 集电极　电流得较大变化。
11. 当NPN半导体三极管得 发射结 正向偏置, 　集电结 反向偏置偏置时,三极管具有放大作用。
二、单项选择题(本题共有1０个小题，每小题2分,共计20分）
1. 把一个二极管直接同一个电动势为4、5V， 内阻为零得电池正向连接,　 该管( Ｃ　 )。
Ａ、 击穿 　Ｂ、电流为零 C、电流过大使管子烧坏　

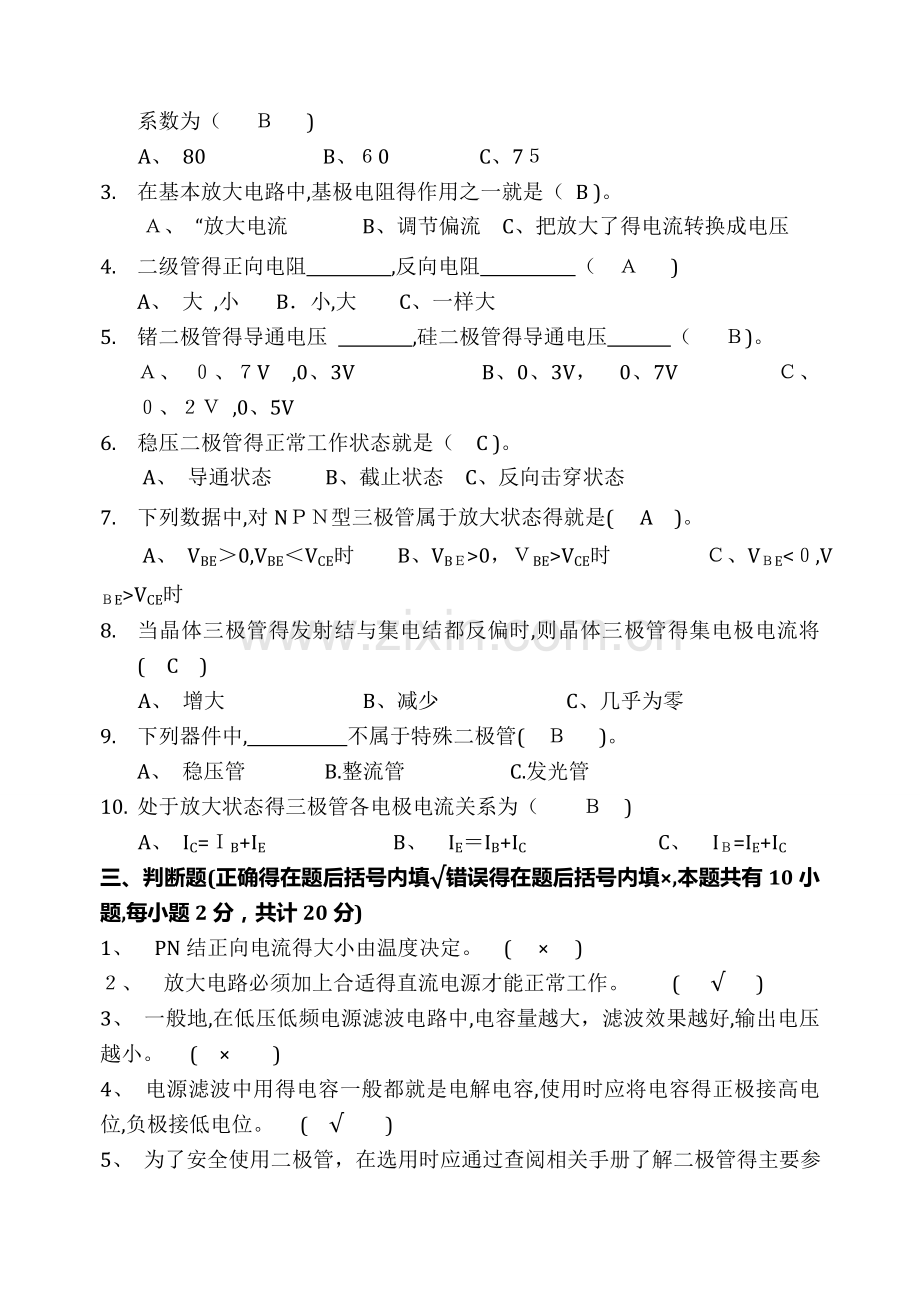

2. 测得三极管=３0时,=2、4mA,　=40时,=3mA,则该管 得交流 电流放大系数为（ Ｂ )
A、 80 　 　 B、６0 　　　 C、7５
3. 在基本放大电路中,基极电阻得作用之一就是（ B )。
Ａ、 “放大电流 　 B、调节偏流 C、把放大了得电流转换成电压 　　
4. 二级管得正向电阻　 　 ,反向电阻　 　（ Ａ )
A、 大 ,小 　 B．小,大 C、一样大
5. 锗二极管得导通电压 　 ,硅二极管得导通电压 　 （　 Ｂ)。
Ａ、 ０、７V　,0、3V 　 　 B、0、3V，　0、7V 　　Ｃ、０、２Ｖ ,0、5V
6. 稳压二极管得正常工作状态就是（　C )。
A、 导通状态 　　B、截止状态 C、反向击穿状态
7. 下列数据中,对NＰＮ型三极管属于放大状态得就是( 　A )。
A、 VBE＞0,VBE＜VCE时 B、VBＥ>0，ＶBE>VCE时　 　 　　Ｃ、VＢE<０,VＢE>VCE时
8. 当晶体三极管得发射结与集电结都反偏时,则晶体三极管得集电极电流将( C )　
A、 增大 　 　　 B、减少 C、几乎为零 　　 　　
9. 下列器件中, 　 　　不属于特殊二极管( Ｂ 　)。
A、 稳压管 　 B.整流管 　 　　　 C.发光管
10. 处于放大状态得三极管各电极电流关系为（　 Ｂ )
A、 IC=ＩB+IE 　 　 B、　IE＝IB+IC　 　 　C、　IＢ=IE+IC 　
三、判断题(正确得在题后括号内填√错误得在题后括号内填×,本题共有10小题,每小题2分，共计20分)
1、　PN结正向电流得大小由温度决定。 ( 　×　 )
２、　放大电路必须加上合适得直流电源才能正常工作。　　( 　 √ )
3、 一般地,在低压低频电源滤波电路中,电容量越大，滤波效果越好,输出电压越小。　 ( ×　 )
4、 电源滤波中用得电容一般都就是电解电容,使用时应将电容得正极接高电位,负极接低电位。　 ( √ 　)
5、 为了安全使用二极管，在选用时应通过查阅相关手册了解二极管得主要参数。(　　√ ）
6、 普通二极管可以替换任何特殊二极管。（　 √ )
7、 二极管加反向电压一定就是截止状态。( × 　 ）
8、 利用二极管得正向压降也能起到稳压作用。( 　√　 )
９、 导电性能介于导体与绝缘体之间得叫半导体。　（ 　√ 　）
10、 当二极管两端正向偏置电压大于死区电压,二极管才能导通。(　 √ )
四、综合题(本题共有4小题，每小题10分，共计４０分)
1、在图1所示电路中,发光二极管导通电压UD＝1、5Ｖ,正向电流在5～15mA时才能正常工作。试问:
（1）开关S在什么位置时发光二极管才能发光？
(２)R得取值范围就是多少?
　 解：(1）S闭合。
(２)Ｒ得范围为
图1

2、电路如图P1、１１(a)、(ｂ)所示，稳压管得稳定电压ＵZ=３V,R得取值合适,uI得波形如图（c)所示。试分别画出ｕO1与uO２得波形。
图2

解：波形如解图３所示
图3
3、欲得到输出直流电压V,直流电流mA得直流电源,若采用单相桥式整流电路,试画出电路图,计算电源变压器付边电压U2,并计算二极管得平均电流IＤ与承受得最高反向电压UDRＭ。
解：应采用桥式整流电路,如图4所示。
图4

变压器副边电压有效值为:(V)
流过整流二极管得平均电流为：(mA)
整流二极管承受得最高反向电压为:(V）
4、电路如图５所示,晶体管导通时UＢE=0、7V,β=5０。试分析VＢＢ为0V、1V、1、5Ｖ三种情况下T得工作状态及输出电压uO得值。
解:(1)当VBＢ＝0时,T截止,uO=１2Ｖ。
（２）当VBＢ＝1V时,因为
　　 　 μA

所以T处于放大状态。 　
图5
　 (3)当VBＢ＝3Ｖ时,因为
　　　 　 μA 　 　

所以T处于饱与状态。
