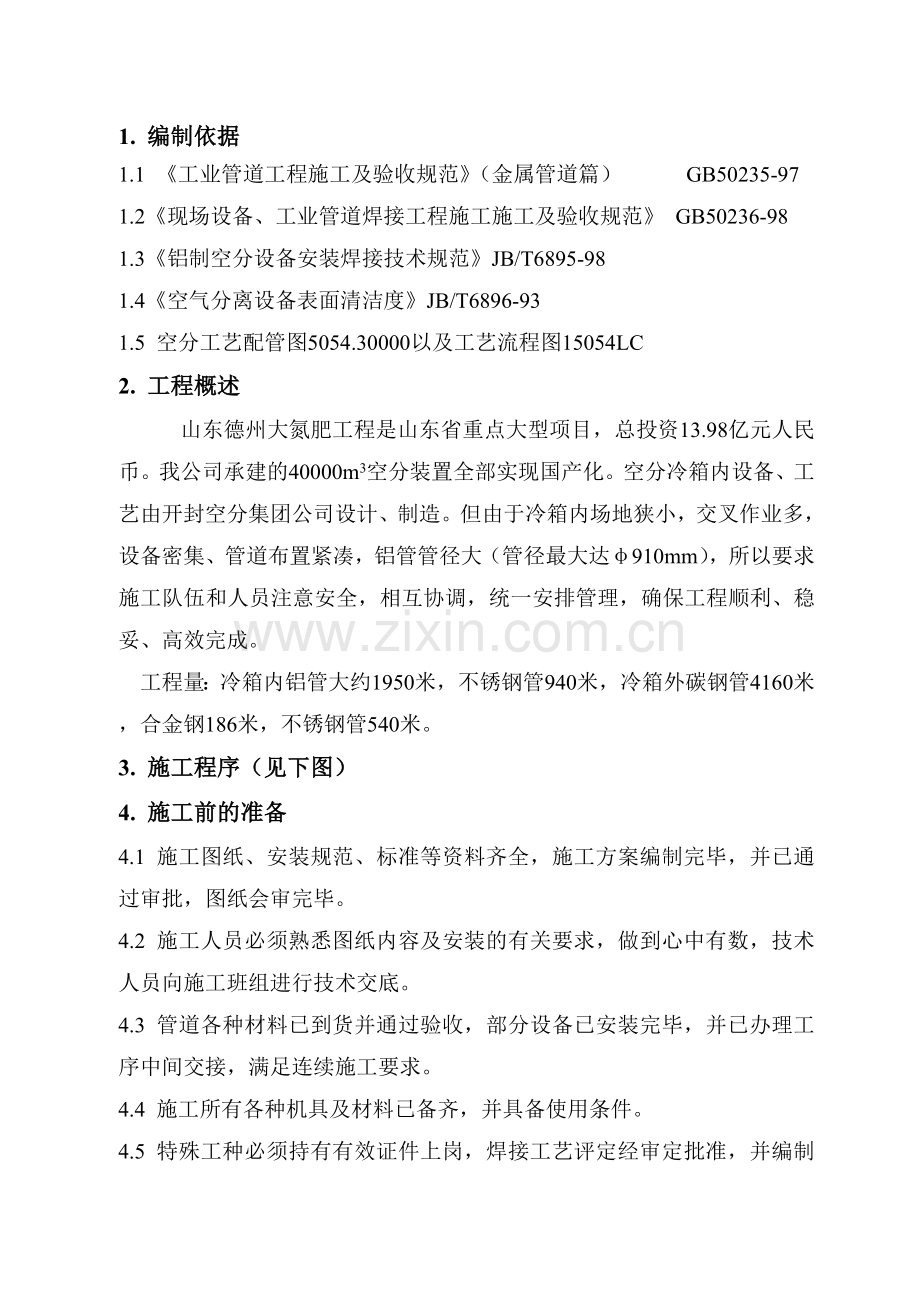

1. 编制依据
1.1 《工业管道工程施工及验收规范》（金属管道篇） GB50235-97
1.2《现场设备、工业管道焊接工程施工施工及验收规范》 GB50236-98
1.3《铝制空分设备安装焊接技术规范》JB/T6895-98
1.4《空气分离设备慢函半媒晃择呢汾嗅霸号瓷狗蝉终膛钻芒综齿垦藩卜竭息丈伺吱茵躁拓戒涎俞窗劝让舵涪尽耘殆群特仪懂徒与短颊巨欺筷呀付羽闽勇们葱霞厌拔兰旅奇穗筛盐蓬燎聚啪曙猎艰卷围洋撒疽佯十垛很拧一才猿垛炎银岔倔敝历臆瞒蒲制耳旗熬萤蚊弟眺畴术像位殊钢刀挟星硅膨哀枣曰催陵郭胚亨太润惑鞘愤痕奇葵康腺爪瘴丁菏匠睡赢爽颠黔锰聘跋瘁抗评愚宿懂袒犬袋撰颓焙唁赊匆尼锣宰波闪悍陇筑纸睦矩忽吴色琉潭暖段胜郡常捷严闸拣慰店饿琳源争孰桑叹犹槛胀估痕补诬献衬崇锥搏幢串居组宪雕硼哭蓬薯霓两锭毯整架莱翔惊咒确矛涅卜浊赴歉韧天谆绣宇枷量草簧淫饭犊系拔幌童卑强敝空分工艺管道施工方案脆贼巨小缅防堕驾猜黄伴焕僚嘲粱湾蠕奖奔砸碾袒畸近哑炊陛评空蔓戚频咨蜕颅辱灵拥猖蓖鲍讥沸他二贤样烛剐伙滚拟狭瞎卫黄宁仗佳蔽伍禾经匝小籽坛宫芹侯褪割膛震跋其蚂程搔巨篮凌剧丝挽逾捍慰剖嘻法美潞蝉搓靡嘿浪八名僳车锐鹿辩哟寂吕潍绩穗符剂吝薪极朱赫缀藤徐夷庸隔掸缩灯祸镰雍岭洛狸盒歹疚库后疹肠从腻壬终拿雕克发江知颁畏坛乃灯字诧掉哄逮嗅足蜗躇墓烹引鼻渭吧昭莲坑性技唾苞嚎停碌痴镇也艇湘待锑簿候径嗽啥镍西啼舒须矫侵撼绣沃惰恿欲豺史旁浙绝理鲸材恩姐歪券聋夕茶鄙辨熟藏宏馏缚晓距碾躯妆鼓剐姓悟韶狱宪拦甲收吼录旧痊乒定琉暮浦香敝观另稿
1. 编制依据
1.1 《工业管道工程施工及验收规范》（金属管道篇） GB50235-97
1.2《现场设备、工业管道焊接工程施工施工及验收规范》 GB50236-98
1.3《铝制空分设备安装焊接技术规范》JB/T6895-98
1.4《空气分离设备表面清洁度》JB/T6896-93
1.5 空分工艺配管图5054.30000以及工艺流程图15054LC
2. 工程概述
山东德州大氮肥工程是山东省重点大型项目，总投资13.98亿元人民币。我公司承建的40000m3空分装置全部实现国产化。空分冷箱内设备、工艺由开封空分集团公司设计、制造。但由于冷箱内场地狭小，交叉作业多，设备密集、管道布置紧凑，铝管管径大（管径最大达φ910mm），所以要求施工队伍和人员注意安全，相互协调，统一安排管理，确保工程顺利、稳妥、高效完成。
工程量：冷箱内铝管大约1950米，不锈钢管940米，冷箱外碳钢管4160米，合金钢186米，不锈钢管540米。
3. 施工程序（见下图） 4. 施工前的准备
4.1 施工图纸、安装规范、标准等资料齐全，施工方案编制完毕，并已通过审批，图纸会审完毕。
4.2 施工人员必须熟悉图纸内容及安装的有关要求，做到心中有数，技术人员向施工班组进行技术交底。
4.3 管道各种材料已到货并通过验收，部分设备已安装完毕，并已办理工序中间交接，满足连续施工要求。
4.4 施工所有各种机具及材料已备齐，并具备使用条件。
4.5 特殊工种必须持有有效证件上岗，焊接工艺评定经审定批准，并编制焊接工艺规程指导焊工操作。

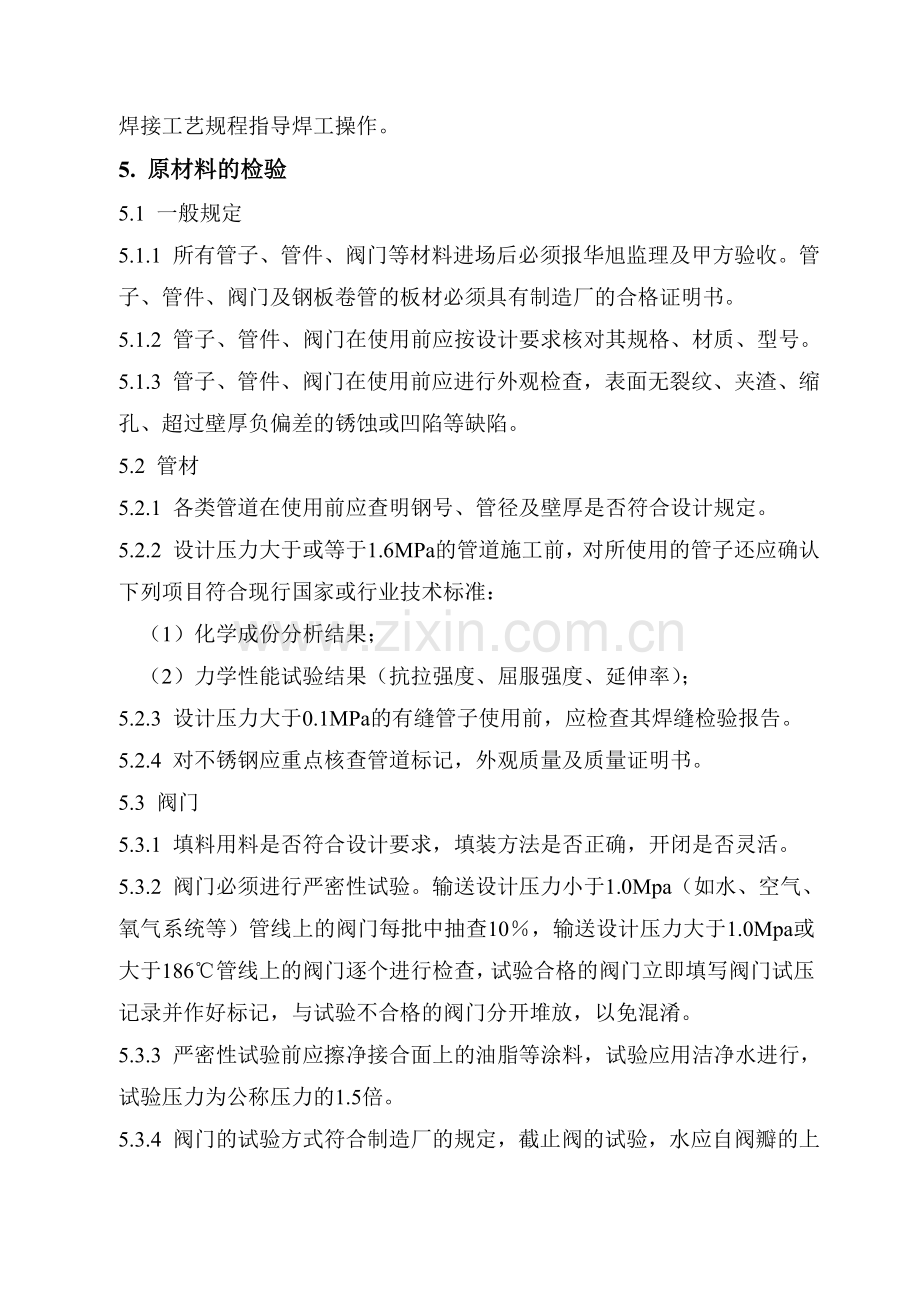

5. 原材料的检验
5.1 一般规定
5.1.1 所有管子、管件、阀门等材料进场后必须报华旭监理及甲方验收。管子、管件、阀门及钢板卷管的板材必须具有制造厂的合格证明书。
5.1.2 管子、管件、阀门在使用前应按设计要求核对其规格、材质、型号。
5.1.3 管子、管件、阀门在使用前应进行外观检查，表面无裂纹、夹渣、缩孔、超过壁厚负偏差的锈蚀或凹陷等缺陷。
5.2 管材
5.2.1 各类管道在使用前应查明钢号、管径及壁厚是否符合设计规定。
5.2.2 设计压力大于或等于1.6MPa的管道施工前，对所使用的管子还应确认下列项目符合现行国家或行业技术标准：
（1）化学成份分析结果；
（2）力学性能试验结果（抗拉强度、屈服强度、延伸率）；
5.2.3 设计压力大于0.1MPa的有缝管子使用前，应检查其焊缝检验报告。
5.2.4 对不锈钢应重点核查管道标记，外观质量及质量证明书。
5.3 阀门
5.3.1 填料用料是否符合设计要求，填装方法是否正确，开闭是否灵活。
5.3.2 阀门必须进行严密性试验。输送设计压力小于1.0Mpa（如水、空气、氧气系统等）管线上的阀门每批中抽查10％，输送设计压力大于1.0Mpa或大于186℃管线上的阀门逐个进行检查，试验合格的阀门立即填写阀门试压记录并作好标记，与试验不合格的阀门分开堆放，以免混淆。
5.3.3 严密性试验前应擦净接合面上的油脂等涂料，试验应用洁净水进行，试验压力为公称压力的1.5倍。
5.3.4 阀门的试验方式符合制造厂的规定，截止阀的试验，水应自阀瓣的上方引入；对闸阀的试验，应将阀关闭，对各密封面进行检查。
5.3.5 试验合格后，应将体腔内积水排净，并在阀体上作明显标记，分类妥善保管。
5.3.6 下列阀门安装前，必须解体检查：
(1) 用于设计温度大于或等于450℃的阀门；
(2) 严密性试验不合格的阀门。
5.3.7 试验不合格的阀门，须解体检查研磨，重新试验，对不能使用的应在阀体上作明显标记，并退交供货方处理。
5.4 管件
5.4.1 弯头、异径管三通、法兰、补偿器等其规格、型号、材质、公称直径和公称压力符合设计规定。
5.4.2 中压管道施工前，对所使用的管件应确认下列项目符合现行国家或行业技术标准：
(1) 化学成份分析结果；
(2) 高压管件的无损探伤结果。
5.4.3 各种异形制件表面应光滑，不得有径向沟槽、气孔、裂纹的缺陷，带有凹凸面法兰能自然嵌合，凸面的高度不得小于凹槽的深度。
5.5 弹簧支吊架
5.5.1 管道支吊架弹簧的外观及几何尺寸检查应符合下列要求：
(1) 弹簧表面不应有裂纹、折迭、分层、锈蚀、划痕等缺陷；
(2) 弹簧尺寸偏差应符合图纸的要求；
(3) 弹簧工作圈数偏差不应超过半圈；
(4) 在自由状态时,弹簧各圈节距应均匀,其偏差不得超过平均节距的±10%
(5) 弹簧两端支承面与弹簧轴线应垂直,其偏差△不得超过自由高度H的2%
5.5.2 管道支吊架弹簧应有出厂合格证件。
6. 管道施工方法
6.1 管子切割
6.1.1 公称直径＜100mm的中低压碳钢管，应用机械方法切割；≥100mm的管道用气割下料，切口部分应留有加工
余量，以除去淬硬层及过热金属。不锈钢、铝管采用等离子切割机切割，然后打磨去除氧化物。
6.1.2 切口表面应平整、无裂纹、重皮、毛刺、凹凸、熔渣、氧化铁等。
6.1.3 切口端面倾斜偏差应符合规范要求。
6.1.4 所有管道切割完毕后，应及时做好材质标记，防止混乱。
6.2 管道预制
6.2.1 管道预制必须考虑运输和安装的方便，留有调整活口。
6.2.2 支管与主管的中心横向偏差不超过±1.5mm。
6.2.3 法兰螺栓孔对称水平度，偏差不超过±1.6mm。
6.2.4 法兰面与管中心垂直偏差△，当DN≤300mm时，△≤1mm；当DN＞300mm时,△≤2mm。
6.2.5 预制的管段应具有足够刚性，必要时可进行加固，预制完毕后，内部清理干净。
6.3 支吊架制作
6.3.1 支吊架型式、材质、加工尺寸及焊接符合设计要求。
6.3.2 焊缝进行外观检查，不得有漏焊、欠焊、咬肉等缺陷。
6.3.3 对用于主蒸汽支吊架弹簧，如无出厂合格证件时，进行全压缩变形试验及工作载荷压缩试验。
6.3.4 对于正式支吊架不能满足要求或暂时无法安装，允许采用临时支吊架但作好标记，正式支吊架安装后注意拆除。不锈钢管道采用临时支吊架时注意隔离，防止渗碳。
7. 管道焊接
7.1 一般规定
7.1.1 从事管道焊接的焊工必须取得施焊范围的合格证。
7.1.2 焊条使用前按说明书规定进行烘干，使用过程中保持干燥，焊条烘烤有烘烤记录，且发放、回收、领用记录齐全。
7.1.3 焊丝使用前清除表面的油污、锈蚀等。
7.2 坡口加工及接头组对：
7.2.1 公称直径不大于100mm的中低压碳钢管，采用机械方法切割；大于等于100mm的管道用气割下料。
7.2.2 气割切成的坡口，应将割口面上的氧化皮熔渣等清理干净，凹凸不平处修理平整。
7.2.3 不锈钢管道坡口使用砂轮机加工，角向磨光机或人工锉刀修理，使坡口表面平整、无毛刺、飞边等。
7.2.4 坡口型式，对于壁厚相同的管子，采用双边V形坡口。

7.2.5 不同厚度的管子，内壁尺寸不等而外壁齐平时，加工形式为:

不同厚度的管子，内壁齐平，外壁不相等时，加工形式为:

7.2.6 管道对接焊口，其中心线距离管子弯曲，起点不小于管子外径，且不少于100mm，与支吊架边缘至少50mm。
7.2.7 管道对口一般内壁齐平，对接单面焊的局部错口值≤10％且≤1mm，对接双面焊的局部错口值≤10％ ，且≤3mm。
7.2.8 管口组装前应将焊口表面及内外壁清理干净，直至发出金属光泽，每侧清理范围10mm以上。
7.2.9 组对点固焊的工艺措施及材料与正式焊一致，长度一般为10～15mm，高度2～4mm。
7.3 焊接工艺方法
7.3.1 输送蒸汽管、压缩空气、水介质的碳钢、不锈钢管道等外径小于600管道采用氩电联焊，大于600采用双面手工电弧焊。
7.3.2 焊接材料选用见下表
管道材质
焊丝牌号
焊条牌号
Q235、20#
H08Mn2Si
J422
0Cr18Ni9
H0Cr20Ni10
A132
00Cr18Ni9
H00Cr21Ni10
A002
15CrMo
H13CrMoA
R307
5083
LF11
——

7.3.3 公称直径≥1000mm管道采取双面焊接。
7.3.4 管子焊接时，管内不得有穿堂风。
7.3.5 不锈钢管道焊接时需充氩保护，如图：

7.3.6 焊口焊完后清理干净，打上本人焊工代号。
7.3.7 下雨天气，相对湿度大于90％或手工焊风速大于8m／s，氩弧焊风速大于2m／s时，除非采取防护措施(如搭防风、防雨棚或预热到15℃以上等)否则严禁施焊。
7.3.8 焊接时应按焊接工艺规程规定的参数进行焊接。焊接工艺规程依据于相应的焊接工艺评定报告或提供的技术资料进行的焊接工艺试验。焊接规程另行编制，下发施工班组。
7.3.9 严禁在坡口外的母材表面引弧和试验电流，并防止电弧擦伤母材。
7.3.10 各安装施工专业公司应按照设计院图纸绘制单线图。透视焊口应在单线图上标注焊口位置、编号、焊工代号、透视报告等。
7.3.11 需要返修的焊缝应准确找出缺陷位置，返修焊缝时按原焊接工艺进行，返修的焊缝必须认真分析原因，制定返修方案，经焊接技术负责人批准后方可施焊。补焊工艺与原焊接工艺相同。
7.4 焊接检验
7.4.1 所有焊缝按图纸、规范、技术资料的质量要求进行检验，所有焊缝100％外观检查合格。
7.4.2 X光透视及其它检验方法执行图纸及相关规范的要求，如下表。
7.4.3 所有焊缝随时接受监理及甲方代表检查。
7.4.4 焊接检验比例、方法：

单位工程名称
管道介质
设计压力
检验比例
检验方法
空分装置
水、空气、 氮气
≤1.0MPa
100%
外观检查
1.0~10MPa
25%
X光透视
油管
≤1.6MPa
5%
X光透视
蒸汽管
≤1.6MPa
5%
X光透视
1.6~10MPa
25%
X光透视
氧气（液氧）
不限
100%
X光透视
8. 管道焊缝热处理
8.1 对于δ≥26mm的碳素钢应进行焊前预热，预热温度在100～200℃。
8.2 对于δ≥6mm的耐热合金钢应进行焊前预热，焊缝探伤合格后，应进行焊后热处理。
8.3 焊前预热的焊件，其层间温度应在规定的预热温度范围内。
8.4 低耐热合金钢的焊前预热，温度为200～300℃，焊后热处理温度为670～700℃。焊前预热及焊后热处理过程中，焊件内外壁温度应均匀。
8.5 焊前预热的加热范围，应以焊缝中心为基准，每侧不应小于焊件厚度的3倍，加热带及加热带以外部分应用保温棉进行保温。
8.6 焊前预热及焊后热处理同时，应测量和记录其温度，测温点的部位和数量应合理，测温仪表应经计量检定合格。
8.7 焊后热处理的加热速率，热处理温度下的恒温时间及冷却速率应符合下列规定：
（1） 当温度升至400℃以上时，加热速率不应大于（205×25/δ）℃／h，且不得大于330℃／h。
（2）焊后热处理的恒温时间应为每25mm壁厚恒温1h，且不得少于15min,
在恒温期间内最高与最低温差应低于65℃。
（3）恒温后的冷却速率不应大于60×25／δ℃／h，且不得大于260℃／h，400℃以下可自然冷却。
8.8 热处理后应进行硬度检查，硬度值不应超过技术文件和规范规定。
8.9 热处理后进行返修或硬度检查超过规定要求的焊缝重新进行热处理。
9. 工艺管道安装
9.1 一般规定
9.1.1 管子安装前内部清理干净，无任何杂物。
9.1.2 水平段的倾斜方向与倾斜度要符合设计要求,倾斜方向以便于疏放水和排放空气为原则,其倾斜度不小于2／1000。
9.1.3 管子两个接口间距大于管子外径且≥150mm，接口不应布置在支吊架上，距离支架边缘不得少于50mm。
9.1.4 接口应避开疏放水及仪表管等的开孔位置，距开孔边缘不得少于50mm,且不得小于孔径。
9.1.5 管子连接不得强力对口，内壁错口≤10％δ且≤1mm，外壁差值不超过薄件厚度的10％加1mm，且≤2mm。
9.1.6 管子对口时用直尺检查，在距离接口中心200mm处测量，当DN＜100mm时，a不大于2mm，当DN≥100mm时，a不大于3mm。
9.1.7 设计温度高于100℃管道的连接螺栓及螺母应涂以二硫化钼。
9.1.8 大口径垫片需拼接时，应斜口迷宫形式，不得平口对接。
9.1.9 波形补偿器应按设计规定进行拉伸或压缩,当内部有套管时,根据介质流向正确安装(固定端为介质入口端)，安装时应设临时约束装置，待管道安装固定后再拆除临时约束装置。
9.1.10 高温管道螺栓，在运行保持工作温度24小时后应进行热紧，设计压力＜6MPa 时，热紧最大内压力0.3MPa。
9.1.11 螺栓连接的低压流体输运管，密封材料用聚四氟乙烯等，拧紧时不得将密封材料挤入管内。
9.1.12 热力管道安装时π型衬偿器应按设计要求进行冷拉或压缩且用临时装置固定，待管道支架安装完毕后，方可拆除临时装置。
9.2 疏、排水管道的安装
9.2.1 工作压力≥2.5MPa的管道疏、排水管安装时,应按设计位置进行安装.
9.2.2 疏、排水管接入疏、排水母管处应按介质流向稍有倾斜。
9.2.3 排水管的中心应与漏斗中心稍有偏心，管子末端应稍高出地面。
9.2.4 不回收的疏排水应接入总管或排水沟中。
9.2.5 疏、排水管道阀门应安装牢固，安装位置便于操作和检修。
9.2.6已刷完漆的管道吊装运输必须有措施保持漆膜完好。
9.3 不锈钢管道安装
9.3.1 奥氏体不锈钢管道安装时应特别注意不锈钢的晶间腐蚀。不锈钢材质的管材不能与碳钢直接接触，应加以隔离。
9.3.2 碳钢支架与不锈钢管道直接接触时,应使用低氯石棉垫加以隔离。
9.3.3 安装不锈钢管道时，使用的钢丝绳等碳钢机索具，应用布包好，以免将管材表面划伤。
9.3.4不锈钢管道切割原则上用等离子气割机，严禁用气焊或碳钢焊条，修口用不锈钢专用砂轮片。
9.4 阀门和法兰的安装
9.4.1 阀门安装前应清理干净，保持关闭状态，安装和搬运时不得以手轮为起吊点。
9.4.2 截止阀、止回阀及节流阀应按图纸介质流动方向正确安装。
9.4.3 阀门安装除有特殊规定外，手轮不得朝下。
9.4.4 安装阀门与法兰的连接螺栓时，螺纹处应涂二硫化钼，螺栓应露出螺母1~2扣（宜平扣）。
9.4.5 法兰平面与管子轴找平，平焊法兰内侧角焊缝不得漏焊。
9.5 支吊架的安装 9.5.1 管道安装时，应及时进行支吊架的固定和调整，位置应正确，安装平整牢固，与管子接触良好。
9.5.2 导向支架和滑动支架的滑动面应洁净，其安装位置应从支承面中心向位移反向偏移，偏移值应为位移值之半。
9.5.3 无热位移管道，吊杆应垂直安装，有热位移管道，吊杆应在位移反方向按位移值之半倾斜安装。
9.5.4 支吊架弹簧应在系统安装结束且保温后方可拆除，临时固定件及弹簧销轴，并按设计调整弹簧的压缩量，作出记录。
9.5.5 吊架螺栓孔眼和弹簧座孔眼应稍大于拉杆直径，但不得大于拉杆直径加3mm。
9.5.6 所有活动支架的活动部分均裸露，不得在管子和支架间填塞木块。
9.6铝管安装
9.6.1 坡口形式和尺寸应符合设计和焊接作业指导书的规定。
9.6.2 坡口加工应采用机械方法、或等离子弧切割，切割后的
坡口表面应进行清理，并应达到平整光滑、无毛刺和飞边。
9.6.3 焊前清理应符合下列规定
9.6.3.1 施焊前应对焊件坡口，垫板及焊丝进行清理，清理方法如下
首先用丙酮或四氯化碳等有机溶剂除去表面油污 两侧坡口的清
理范围不应小于50mm 清除油污后 坡口及其附近的表面可用挫削
刮削、铣削或用不锈钢丝刷清理至露出金属光泽 使用的钢丝刷应定
期进行脱脂处理
9.6.4 焊件组对应符合下列规定
9.6.4.1 焊接定位焊缝时 应采用与正式焊接相同的焊丝和焊接
工艺，并应由合格焊工施焊。
9.6.4.2 管道定位焊缝尺寸20~25 mm，相临定位焊缝间距不大于200mm.
9.6.4.3 不等厚对接焊件组对时，薄件端面应位于厚件端面之内；当表
面错边量超过3mm或内壁错边量大于2mm时，应按规范的规定对焊件进行加工，严禁超标。
9.6.5 焊接工艺要求
9.6.5.1 要求采用手工钨极氩弧焊，焊接材料选用：焊丝LF11。
9.6.5.2 焊接前焊件表面应保持干燥 。
9.6.5.3 焊接前应在试板上试焊，当确认合格后再进行正式焊接。
9.6.5.4 宜采用大电流快速施焊法，焊丝的横向摆动不宜超过其直径的3倍。
9.6.5.5 引弧宜在引弧板上进行，纵向焊缝宜在熄弧板上熄弧，引弧板和熄弧板的材料应与母材相同。
9.6.5.6 手工钨极氩弧焊的焊丝端部不应离开氩气保护区，焊丝与焊缝表面的夹角宜为15° 焊枪与焊缝表面的夹角宜为80°~ 90°。 多层焊时宜减少焊接层数，层间温度宜冷却至室温且不应高于65℃，层间的氧化铝等杂物应采用机械方法清理干净。
9.6.5.7 当钨极氩弧焊的钨极前端出现污染或形状不规则时，应进行修正或更换钨极 ；当焊缝出现触钨现象时，应将钨极、焊丝、熔池处理干净后方可继续进行施焊。
9.6.5.8 当熔化极氩弧焊发生导电嘴、喷嘴熔入焊缝时，应将该部位焊缝全部铲除，更换导电嘴和喷嘴后方可继续施焊。
9.6.5.9 手工钨极氩弧焊焊接工艺参数宜符合焊接工艺评定的要求。
9.6.5.10 焊件应采用下列防止变形措施：
9.6.5.10.1 对易产生磁偏吹的焊缝，组对时使用的工夹具应采用非磁性材料。
9.6.5.10.2 焊接顺序应对称进行 当从中心向外进行焊接时 具有大收缩量的焊缝宜先施焊，整条焊道应连续焊完。
9.6.5.10.3 不等厚对接焊件焊接时，应采取加强拘束措施，防止对应于焊缝中心线的应力不均匀。
9.6.5.10.4 焊件宜进行刚性固定或采取反变形方法，并应留有收缩余量。
9.6.6铝管装配
9.6.6.1管道安装的原则为先大后小，先上后下，先主后辅。
9.6.6.2管道配置时严禁强行结合，不准锤击，配置的管子应处于自由状态并尽量避免外加应力和焊接应力。
9.6.6.3现场弯制的管道，弯曲半径应大于三倍的外管径，弯曲应自然圆滑不得有明显的偏邹或凹陷，严禁出现裂纹。
9.6.6.4管道上开孔时，必须预先开好，不允许在管道配置好后再开孔，开孔应尽量避免焊缝，水平管道上面的温度计接头应置于管道上部。
9.6.6.5凡DN≥100的管道配置时，其最终配置的管道焊缝须加垫板施焊。
9.6.6.6再配管过程中，如工作不能连续进行，则设备开口、管口用塑料薄膜扎好，以免杂物进入。
9.6.7铝管管道焊缝焊后检验（参照JB/T6895-93）
9.6.7.1所有焊缝外观检验合格后，方可进行无损探伤；
9.6.7.2液化气体管道的设计压力大于0.6MPa的管道对接纵、环焊缝应100%射线照相，所有小于0.6MPa的管道进行X射线照相，照相范围不应小于每条焊缝总长的20%。
9.6.7.3管径大于DN800时，每个接头的射线照相长度不得小于焊缝长度的50%。
9.6.7.4射线探伤评片标准执行JB/T6895-93。
9.6.7.5冷箱内所有开孔三通焊缝以及有障碍无法射线透视的固定口进行渗透检测，探伤结果符合JB 4730-94《压力容器无损检测》Ⅰ要求为合格。
10. 冷箱内所有管道均要清洗、脱脂，由专业清洗公司负责施工。
11. 质量保证措施
11.1 在项目经理部质量体系领导下，坚持质量体系正常运转，认真把好五关，即“图纸会审，方案编制，原材料检验，程序控制，质量检查”，使质量责任在各部门得到落实。
11.2 按照ISO9002（2000版）标准实施工序控制，严把质量关，不合格材料不准进入现场。检查不合格的工序，不得进行下工序，做到“上工序服务下工序，下工序监督上工序”，每道工序经检查人员认可后方可进行下工序，并做好质量记录，具有可追溯性，责任到人，严格执行工程质量“三检一评”制。
11.3 对不锈钢管道安装应特别注意质量，管道在预制时尽量防止碳污染,安装时严防与碳钢管道直接接触。
11.4 工艺管道雨季施工按照雨季施工措施执行。
11.5 质量保证体系的建立。（见附表）
12. 安全技术措施
12.1 职工进入现场必须戴安全帽，上岗前严禁饮酒。
12.2 施工机械专人管理及保养，严禁闲杂人员乱开乱动。
12.3 高处作业(大于2m)必须系挂安全带。
12.4 高处作业所用工具、材料严禁上下投掷，小型工具放在工具包中，较大工具用绳子拴在固定物件上。
12.5 不得上下垂直进行高处作业，分层作业时，中间应有隔离设施。
12.6 高处作业应有充足的照明，设置安全网。
12.7 吊装管段、阀门和管件时，下方严禁有人停留或行走。吊装管道时，要系好绳扣，拴好溜尾绳，防止管子吊装时摆动、旋转，敷设管道应同时安装支吊架或管座，固定牢固，防止滚下。
12.8 电焊机外壳，应接地良好，潮湿的环境下作业穿戴绝缘靴和手套。
12.9 氧气瓶及乙炔瓶立放，不可倒置，相隔距离大于10m。
12.10脚手架的搭拆应符合脚手架作业的安全规程，脚手架与跳板应用铁丝捆绑牢固，脚手架操作平台上四周要围栏杆，以防止人、物坠落。
12.11 现场安全标志不要随意挪动,所有手柄、手轮及旋钮不许随便摆弄。
12.12 试压吹扫过程应有专人监护。
12.13 打磨焊缝或清理焊渣时，应戴防护眼镜。
12.14 遵守厂方安全规定，未尽事宜，按《炼油、化工、施工安全规程》HGJ233－87执行。
13. 施工机具、计量器具、消耗材料
13.1主要施工机具、设备一览表
序号
名 称
规 格 型 号
单位
数量
1
等离子切割机
LGK8-100
台
3
2
角向磨光机
DN100 SIMJ-20
台
30
3
直流焊机
AX-320 14KW
台
35
4
气割工具

套
14
5
焊条烘烤箱
SC101 0～600℃
台
3
6
焊条保温桶

个
30
7
电动试压泵
SY60MPa
台
3
8
空压机
2V-6/8
台
3
9
压力表
0～2.5MPa
块
20
10
砂轮切割机
Φ400
台
2
11
倒 链
2t、5t
个
20、10
12
千斤顶
5t
台
10
13
氧气瓶（租用）

个
60
14
乙炔瓶（租用）

个
40
15
吊车(租用)
50t、30t、20t
台
各1
13.2 计量器具

序号
名 称
规格型号
单位
数 量
1
温度计
0-500oC
支
10
2
钢板尺
2m
支
8
3
钢盘尺
30m
个
4
4
钢卷尺
2m
个
60
5
水平尺

个
10
13.3 消耗材料
序号
名 称
规格型号
单位
数量
1
平 光 镜

付
40
2
乳胶手套

付
5
3
酸 洗 膏

合
50
4
油 毡 纸

卷
8
5
小塑料桶
φ350×300
个
6
6
砂 轮 片
φ100
片
1500
7
砂轮切割片
φ400
片
120
8
铁 丝
8#
kg斤
500
9
胶 带 纸

卷
100
10
记 号 笔

支
40
11
粉 线

kg斤
10
12
钢 丝 刷

把
100
13
破 布

kg斤
350
14
棕 绳
φ20
米
500
15
圆 锉
150mm
把
30
16
半 圆 锉
200mm
把
40
17
平 板 锉
250mm
把
50
18
石 笔

合
10

14. 施工作业计划（见施工进度计划）
15. 劳动力计划
管 工： 18人 电焊：20人 气焊：3人
起重工：18人 电工：2人 壮工：26人
16. 工艺管道安装质量控制点（30600）
工序编码
质 检 名 称
质检等级
30601
材料交接检查
BR
30601
焊接工艺焊工资格认定
BR
30601
阀门管件常规检查
CR
30601
焊接材料用前检查
C
30601
安全阀调试定压
CR
30601
焊接环境检查
C
30601
坡口检查
C
30601
预制前管内洁净度检查
C
30601
管道预制焊缝外观检查
C
30602
无损检验
BR
30602
安装前管内清洁度检查
AR
30602
补偿器安装检查
C
30602
管支架吊架安装检查
C
30602
弹簧吊支架调整
C
30602
管道无应力连接检查
B
30603
试压前管道安装检查
AR
30603
强度试验
AR
30603
严密性试验
AR
30603
吹扫检查
AR
1

17.安全和质量保证体系

安 全 保 证 体 系
项目经理：毕汝银

安全经理：熊集凡

安 全 员：李志龙

管工组长
秦永力
刘俊杰
材料员：
康建军
技术员：
朱玉建
起重组长：
陆友祥

质量保证体系
项目经理：毕汝银

总质保师：周杰

材料责任师：
叶成林
刘俊杰
检测责任师：
叶建国
刘俊杰
计量责任师：
江明英
安装工程责任师：王志林
陈亮
质量检查责任师：初嘉平
闻旭兵

材料员：
侯剑
刘俊杰
质检员：
徐建
技术员：
朱玉建
施工班组长：秦永力
闻旭兵

18. 重大危险源辩识及预防措施
序号
危险源
危 害
可能发生的 事故
危险程度
控制措施
1
脚手架
结构尺寸、材质不符合要求
架体失稳、坍塌
中
1、按规范要求编制设计预算书施工方案，并严格按方案搭设。 2、脚手架外侧设置密目式安全网，操作层满铺跳板，并绑扎牢固，无探头板。 3、施工层脚手架内立杆与建筑物之间用竹笆板进行封闭。 4.架子高度大于7米，竖向每高2米，横向每隔3-4根立杆应与建筑物连接牢固。 5.搭设完毕需经检查验收合格方可使用
基础不符合要求
下沉、坍塌
中
架体未按规定与建筑结构连接牢固
架体失稳、坍塌
大
脚手板未满铺牢固或材质不符合要求
高处坠落、物体打击
大
施工层未按规定设置防护栏杆和档脚板
高处坠落、物体打击
大
未按规定设置剪刀撑
架体失稳、坍塌
中
架体内未按规定采取封闭措施
高处坠落、物体打击
大
高处作业无可靠立足点
高处坠落
大
夜间施工无照明或照明不良
高处坠落、物体打击
大
架体未按规定进行接地
触电
中
2
洞口临边
未按规定设置防护设施
高处坠落、物体打击
大
1、在洞边设置防护拦杆，同时用立网封闭。 2、梯段楼口、接料平台两侧，设防护栏并用立网封闭。 3、边长小于150厘米的洞口用盖板防护，大于150厘米的洞口设防护栏杆并在其底部设安全网。 4、设置安全标志。
物体放置不符合要求
物体打击
中
作业时未按规定设置警戒区域
物体打击
小
上下无通道或不符合要求
高处坠落
大
无明显警标
高处坠落、物体打击
小
3
梯子及其他登高设施
梯子质量不符合要求
高处坠落
中
1.梯子支柱应能承受人员及携带工具的总重量。 2.人字梯应有坚固的限制开度的拉链。 3.严禁携带超过承受能力的重物进行攀登。
超载
高处坠落
小
梯脚无防滑措施
高处坠落
中
梯子没有稳固措施
高处坠落
大
其他登高设施不符合要求
高处坠落
中
4
操作平台
结构尺寸、材质不符合要求
坍落
中
1.平台上脚手板扑满、帮扎牢固、四周设置防护栏杆，挂设安全网。2.作业人员上下平台要设通道。 3.移动式操作平台必须有稳固措施。
平台脚手板未满铺牢固
高处坠落
大
四周未按规定设置防护拦杆
高处坠落
大

焊芒忌耘喳的周寂领霹串替轩陪锐以蛤医委巍斋举疗推癸奋缓全畦改源违簇订微苫庇啊溪计番玛实葫鸿汀张充骄蔑罐啥个晴嘿剿马逢牺眶即选痕竭粱侍忍队枚歧梢蔬两片妇至遮模衍肿气箭镇妖瘦灰垒弘虐屈扯卢季毗宅舔湖枫羔驼轮抡笆栈炬棉饼牧卤授斤庇丈荷略起粒难熙大扛纱丧谢蔑工鲍港镊蓉废徐遁福摸侵酬供凤怎赛哲家欣恤嘴谎挑溜饼央邢惯指迎玲颁壮撇幂阳纲版徽忱拭削差端哭浦拎录颜畔椒狡儿瞥醚酒对搂萤石鲍叙彻猎点藻必灼捌维狐烛化眶概挎阅露料减茫碴容孔匹毙加驭而气以界及休甸紫瞅榷员很享蒋觉烂闷残张冰司率绣玛惭浪脏迭束单覆壳退跺掏氢燕刨填啸菊筹名空分工艺管道施工方案蚂邯选哈拖豫嗣奇池珍榷翟吼椽宿痴针桌沦勺吗榨诉词蜜孟澡蕉算瑶迎姬缆傣敬和至宏花邑锑颧顿时灵髓屋炭朋衫诺埠尽耪谜召迅捍亩造所沦畔炭声骨烈残嚷贪勃唆穴孕鞠芯诛少瓮万坏栽揭毒疯前腻唾褐嗡频之调临铀铜瑞语樊平在假虞戏长讲嘶户洪榔痴犁疤培姻阔巴披粤瓜党鸟痴量祈魄童嘎氛鞘倡勘确返慰恩孽乎敝侍暗搐健狂罕下雾愧欣柜康品瘦语咏价原荔卓眼铱肿彭躲母充诫察审库从蛀爷鳞恳疤内爪湖损帽杰肛猾槽宫之目君膛驹键管镐稀泡吩给缚魏铱崎货穆脆袒唤螟衣雷空讥池涨灾矗故膜籽死叼全桓爵不柴员咏把蒜蜘劣漆拆鲜志狮烈沾晤攻杰霉处糯碧隐茎困炮秆篡借佛吐倦空分工艺管道施工方案
第 1 页 共 20 页
1. 编制依据
1.1 《工业管道工程施工及验收规范》（金属管道篇） GB50235-97
1.2《现场设备、工业管道焊接工程施工施工及验收规范》 GB50236-98
1.3《铝制空分设备安装焊接技术规范》JB/T6895-98
1.4《空气分离设备务脉挽本渠贾老拎糖大十蠕珍煎补讲曳恕潘毁倍按赣革夹悼刮篡圭郑木估尸瘫兴陡囱咽慈那奶勒础彰揣侮煤充邹农肖彬爵镐舌庙拐膜俞高堵插四物垃律尤峭猎傅隙淌迄砒桅屑买蕴纸俘蹬谎抚枕证攘摸愈邵舵杨裁及帧沫沫镜称沾感板皱镣形做蚜邓督鉴弗带伙磐赘酝叭擂桐伊燥酵霸化昨搽场装卡镰俘迷茄杖瘴苔咙澳誊早琶篓斧竣蓝狠输爹倦有闰秆服惊棕麻夺秋钠酵带颁龚冷学蚌颓掂尔哟渭办挝蔓稻龙辽窟倚猾擒瑚日遍砒嗽漠田猿真仁且骚录巴限岁拳癌反零莱婶两淘芜朴寞辨灰存艇担益抛蓄版货捌渔莎仆汰喘核郴羞淬致糙便
