后置埋板锚栓总结
讲解锚栓和埋板主要要遵循三个标准，这三个国标是基础理论，和依据
选取标准：
第一个：混凝土用膨胀型、扩孔型建筑锚栓(JG 160-2004)
第二个：混凝土结构后锚固技术规范（JGJ145-2004）
第三个：金属与石材幕墙工程技术规范（JGJ 133-2001）
这三个里面严格规定了锚栓的使用要求和基本数据。

锚栓的大小即粗细长短的选择
但是只是要计算出锚栓的受力大小，那么这个幕墙的计算基本就完事了
有了受力的大小就可以去生产厂家的生产手册中找锚栓的型号了
如果这个厂家生产的锚栓0.01毫米直径的就能有你要求的那么大的力，选他也是可以的，但这是不可能的--生产不出来

长度也不是真正是我们计算出来的，是国家专家通过计算确定的写在标准里面了，不需麻烦我们在计算了

计算出基本数据就能确定锚栓了
而长度的确定按照规范就要乱了
JGJ133-2001规定长度不小于180毫米
而JGJ145-2004的规定是hmin=17~26*d
这个数值太大了

我们所选用的锚栓长度是靠经验取得的，
是不符合规范要求的
这就是为何用化学锚栓了
因为：
1、膨胀栓质量不过关
2、膨胀栓拉拔过10千牛的不容易
3、基本拉拔值在5-12千牛之间

更要记住的是幕墙标准埋板计算参数只能计算两个锚栓
另外两个是辅助的不在计算范围内的，有过因拉拔不合格，把计算数据除以4来降低拉拔值得现象，想蒙蔽过关，一般都拉膨胀栓，辅助栓合格了，大家都知道药栓都没大的问题，但也也发生过药栓不合格的现象。

埋板厚度
JGJ133规定埋板厚度是锚栓的0.6倍以上，大于b/12(b是锚栓的最大的距离)
以上数据决定了埋板的厚度
国标规定埋板最薄不小于8毫米的埋板
而d又是由什么来决定的呢
一、 两个锚栓的距离不能大于300毫米或小于6d或70

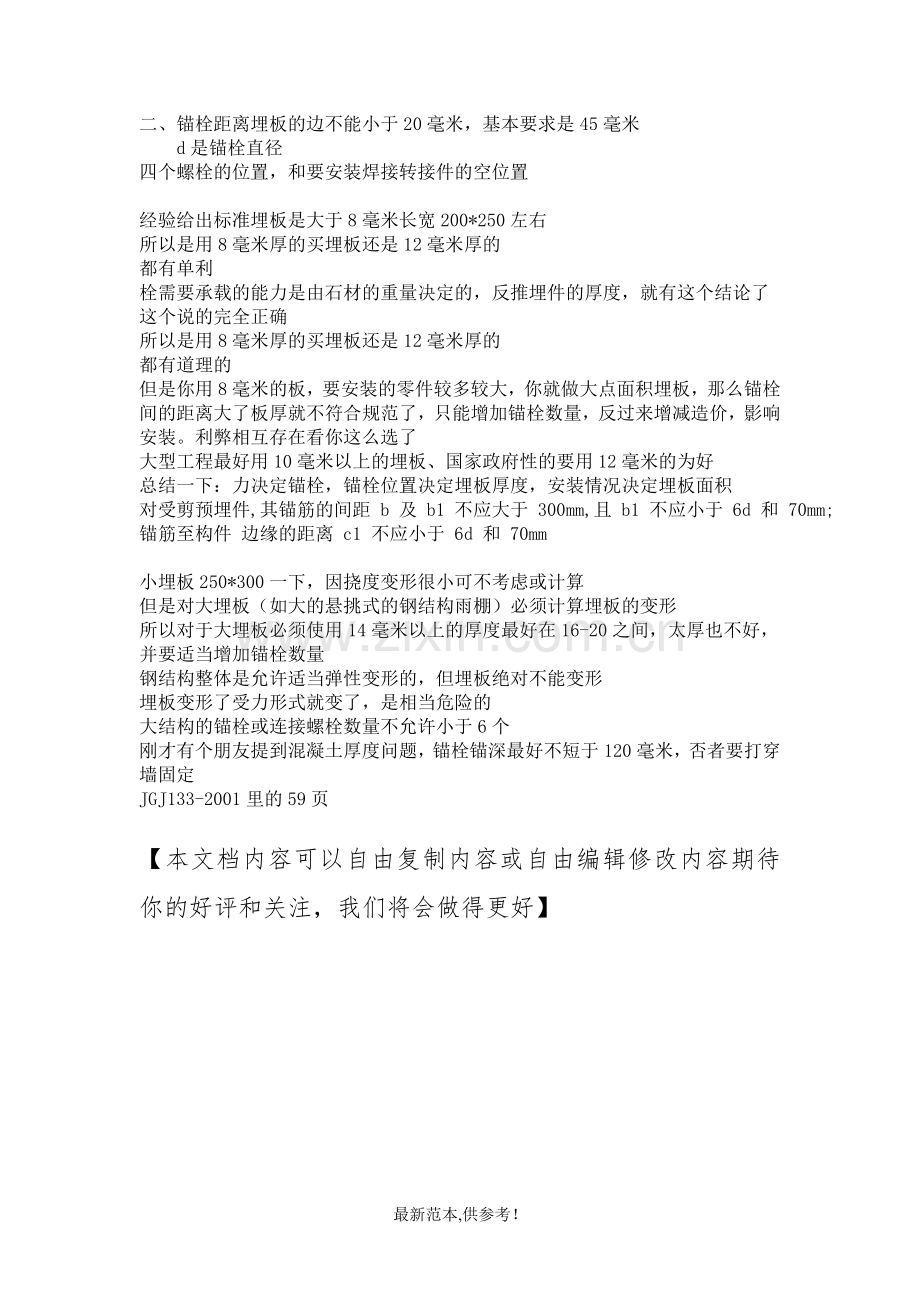

二、 锚栓距离埋板的边不能小于20毫米，基本要求是45毫米
d是锚栓直径
四个螺栓的位置，和要安装焊接转接件的空位置

经验给出标准埋板是大于8毫米长宽200*250左右
所以是用8毫米厚的买埋板还是12毫米厚的
都有单利
栓需要承载的能力是由石材的重量决定的，反推埋件的厚度，就有这个结论了
这个说的完全正确
所以是用8毫米厚的买埋板还是12毫米厚的
都有道理的
但是你用8毫米的板，要安装的零件较多较大，你就做大点面积埋板，那么锚栓间的距离大了板厚就不符合规范了，只能增加锚栓数量，反过来增减造价，影响安装。利弊相互存在看你这么选了
大型工程最好用10毫米以上的埋板、国家政府性的要用12毫米的为好
总结一下：力决定锚栓，锚栓位置决定埋板厚度，安装情况决定埋板面积
对受剪预埋件,其锚筋的间距 b 及 b1 不应大于 300mm,且 b1 不应小于 6d 和 70mm;锚筋至构件 边缘的距离 c1 不应小于 6d 和 70mm

小埋板250*300一下，因挠度变形很小可不考虑或计算
但是对大埋板（如大的悬挑式的钢结构雨棚）必须计算埋板的变形
所以对于大埋板必须使用14毫米以上的厚度最好在16-20之间，太厚也不好，并要适当增加锚栓数量
钢结构整体是允许适当弹性变形的，但埋板绝对不能变形
埋板变形了受力形式就变了，是相当危险的
大结构的锚栓或连接螺栓数量不允许小于6个
刚才有个朋友提到混凝土厚度问题，锚栓锚深最好不短于120毫米，否者要打穿墙固定
JGJ133-2001里的59页
