彩色透水混凝土专项施工方案.doc

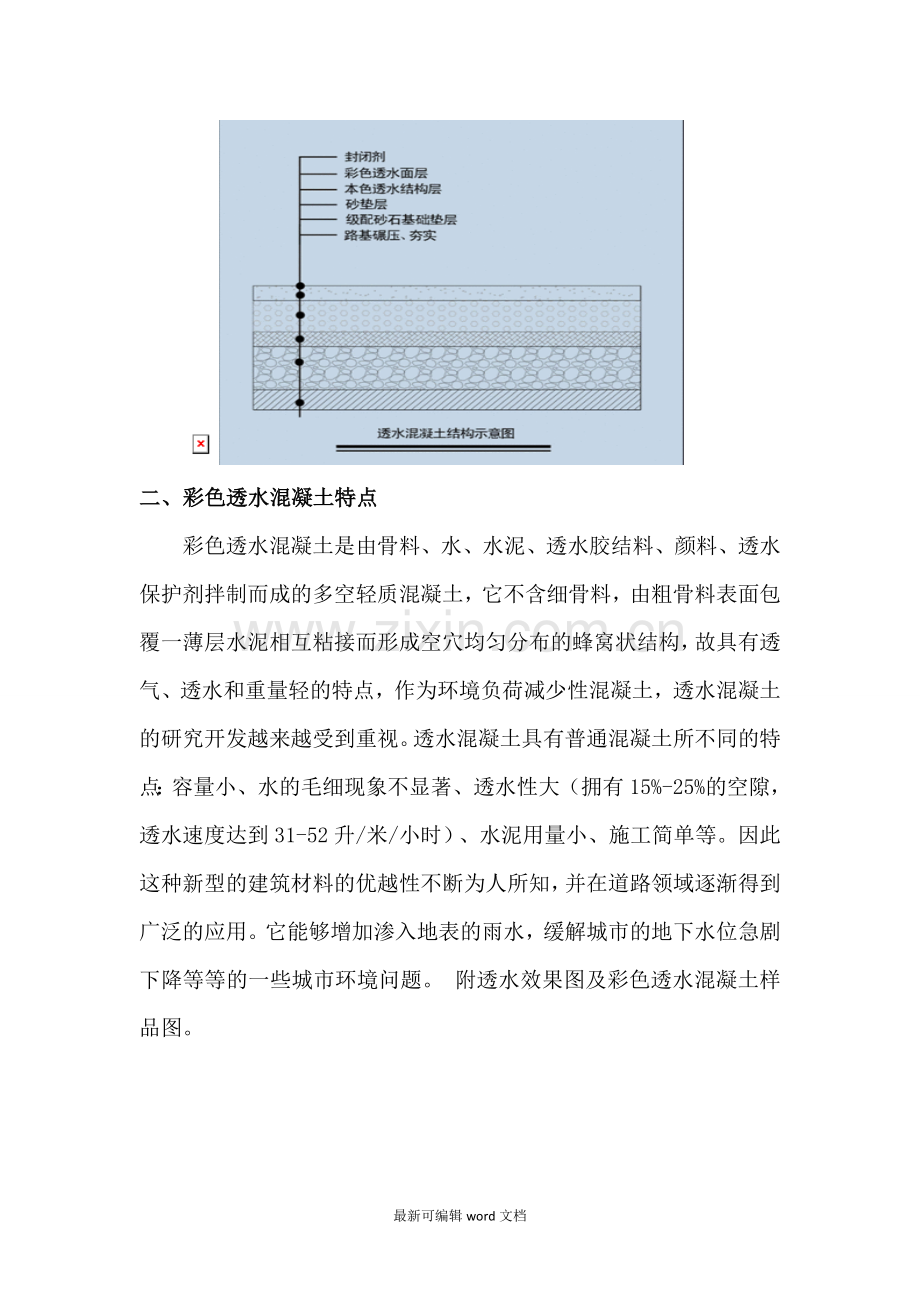

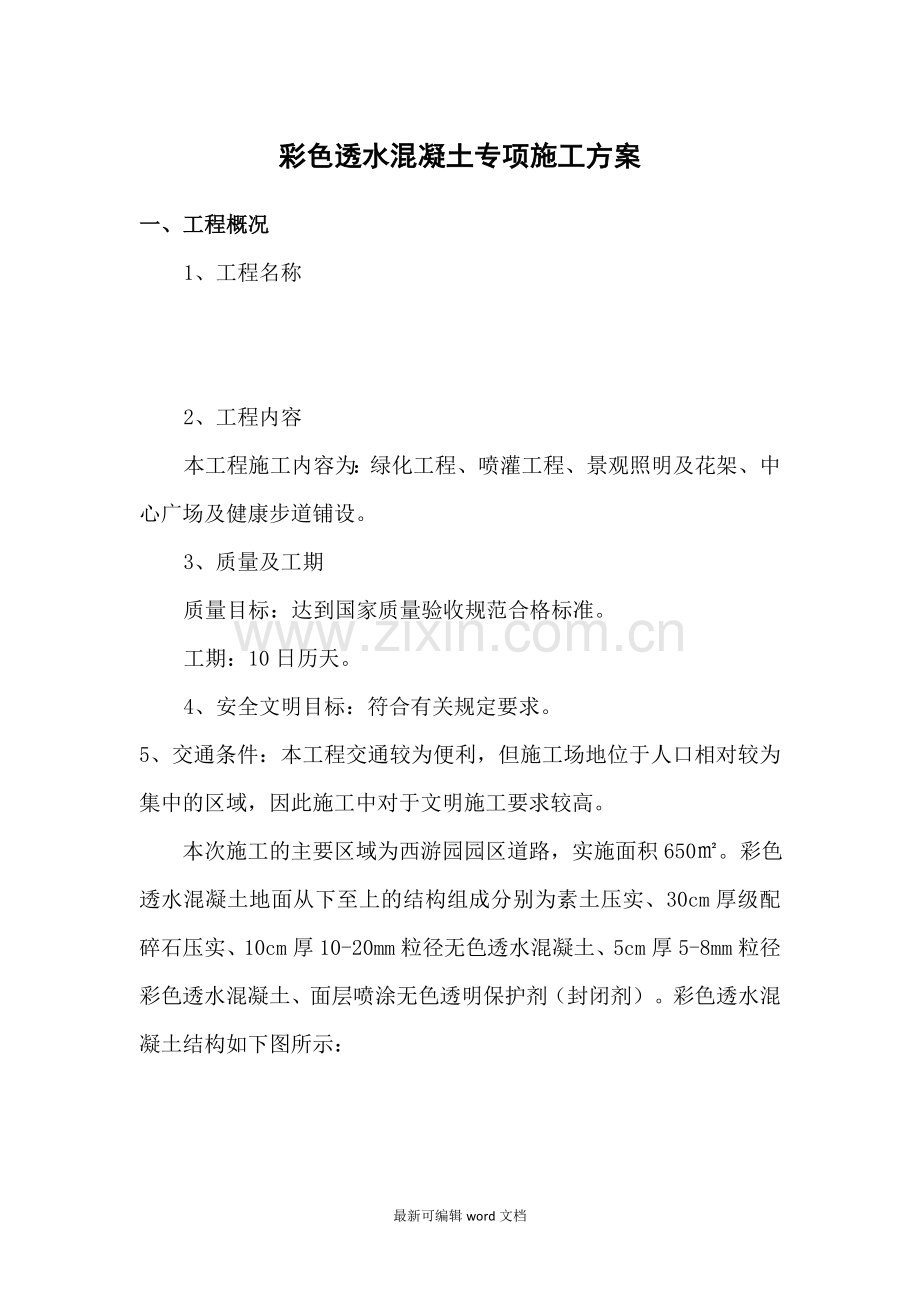

彩色透水混凝土专项施工方案一、 工程概况1、工程名称2、工程内容本工程施工内容为：绿化工程、喷灌工程、景观照明及花架、中心广场及健康步道铺设。3、质量及工期质量目标：达到国家质量验收规范合格标准。工期：10日历天。4、安全文明目标：符合有关规定要求。5、交通条件：本工程交通较为便利，但施工场地位于人口相对较为集中的区域，因此施工中对于文明施工要求较高。 本次施工的主要区域为西游园园区道路，实施面积650。彩色透水混凝土地面从下至上的结构组成分别为素土压实、30cm厚级配碎石压实、10cm厚10-20mm粒径无色透水混凝土、5cm厚5-8mm粒径彩色透水混凝土、面层喷涂无色透明保护剂（封闭剂）。彩色透水混凝土结构如下图所示： 二、彩色透水混凝土特点彩色透水混凝土是由骨料、水、水泥、透水胶结料、颜料、透水保护剂拌制而成的多空轻质混凝土，它不含细骨料，由粗骨料表面包覆一薄层水泥相互粘接而形成空穴均匀分布的蜂窝状结构，故具有透气、透水和重量轻的特点，作为环境负荷减少性混凝土，透水混凝土的研究开发越来越受到重视。透水混凝土具有普通混凝土所不同的特点：容量小、水的毛细现象不显著、透水性大（拥有15%-25%的空隙，透水速度达到31-52升/米/小时）、水泥用量小、施工简单等。因此这种新型的建筑材料的优越性不断为人所知，并在道路领域逐渐得到广泛的应用。它能够增加渗入地表的雨水，缓解城市的地下水位急剧下降等等的一些城市环境问题。 附透水效果图及彩色透水混凝土样品图。三、施工准备 3.1、材料 水泥：水泥用普硅酸盐，强度等级应满足P.O42.5，严禁不同等级，不同品种水泥混用，水泥进场应有产品合格证和出厂检验报告，质量必须符合国家现行标准。 碎石：基层宜用粒径10-25MM，面料宜选用粒径3-6mm或5-10mm，石子含粉量不得大于2%，质量应符合透水水泥混凝土路面技术规程（CJJ/T 135-2009）。 压碎指标（%） 15 针片状含量（%） 15 含泥量（%） 1 表观密度（Kg/m3） 2500 紧密堆积密度（Kg/m3） 1350 堆积孔隙率（%） 47 石粉含量（%） 2% 水：水质应符合国家现行标准。 透水混凝土增强剂应符合相关要求，并应有合格证和出厂检验报告，质量应符合企业要求。 面层保护剂应符合相关要求，并应有产品合格证和出厂检验报告，质量符合企业要求。3.2、作业条件透水砼下面的结构层或基础已施工完并经验收合格。 水平标高线已没完并经预检合格。 井座已完工并经验收合格。3.3、技术准备透水砼配合化已试配确定。 大面积施工时，跟设计、监理、建设单位确认彩色混凝土颜色。 注意天气变化，避免雨天施工。 对操作，施工人员进行安全技术交底。3.4、施工机械设备及工具 搅拌机、混凝土滚平机、两轮手推车、道路吹灰机、高压冲洗机、压路机、铲车、手推车、抹光机、路面切割机、平铁锨、耙子、墩锤、手锤、铝合金杠尺、3m直尺、水准仪、经纬仪、钢尺、橡皮锤、小线等。四、质量标准4.1透水混凝土路面面层应板面平整，边角应整齐、无裂缝，不应有石子脱落现象。4.2路面伸缩缝应垂直、顺直，缝内不应有杂物。伸缩缝在规定的深度各宽度范围应全部贯通。4.3.彩色透水混凝土路面颜色必须均匀一致。4.4.露骨料透水混凝土路面面层石子分布应均匀一致，不得有松动现象。4.5.允许偏差：透水混凝土路面面层允许偏差项目允许偏差（mm）检验范围检验检验方法道路广场道路广场点数高程（mm）1520m1用水准仪测量中线偏位（mm）20100m1用经纬仪测量平整度最大间隙（mm）5200m1用3m直尺和塞尺连续量两尺，取较大值宽度（mm）0 -2040m1用钢尺量横坡（%）0.30%且不反坡度20m1用水准仪测量井框与路面高差（mm）3每年1十字法，用直尺和塞尺量，取最大值相邻板高差（mm）520m1用钢板尺和塞尺量纵缝直顺度（mm）10100m1用20m线和钢尺量横缝直顺度（mm）1040m1五、施工工艺流程操作方法5.1、施工流程图平整场地铺填级配碎石道牙安装摊铺透混底层找平及振捣摊铺彩色面层平板振动器振平边角修整抹光机抹光铺盖塑料薄膜、养护切割伸缩缝表面冲洗吹灰喷涂彩色保护剂填嵌伸缩缝5.2操作工艺 平整场地：根据施工现场的条件结合图纸及透水混凝土的结构进行挖填方，平整场地，放出边线桩，对不同路段采取不同的施工方法。 铺填级配碎石：面层为150厚小粒径透水级配碎石，底层为300厚大粒径透水级配碎石，采用挖掘机装填料，自卸汽车运输，推土机摊铺，平地机整平，压路机压实。路基按平行线控制填土标高，分层进行摊铺，每层、每侧填料铺设宽度超过填层设计宽度200mm，确保修整路基边后，路的边缘必须要有足够的压实度。 测设标高控制机：根据标高控制线测量的标高，在预先设计的水平柱上弹出标高控制线并增高标高控制点。 砼搅拌：采用现场搅拌，根据设计要求配合比核对砂、石、水泥、增强剂等材料的规格及等级。现场设置地磅。配合比严格按设计要求执行，每罐计量水泥按整袋进行设计，石子用小推车称量，各种助剂在桶类容器里进行精确计量；为了计量快捷，可在第一次称量后在车、桶里画上明显标线，但每次仍须称量。将碎石、水泥和助剂放在搅拌机里进行搅拌1分钟左右后视拌合物的工作性适当加水，直到拌合物达到要求为止。 底层透砼铺设：在基层上洒水使基层充分湿润后进行均匀摊铺，用杠尺进行刮平，然后进行两遍平板振捣。 面层彩色透砼铺设：面层与底层的摊铺时间不宜相差大太，在底层上洒水充分湿润后进行面层的摊铺，均匀摊铺后用透混合用油压振平机进行来回2-3遍的振平滚压，滚压第一遍后对欠料的地方要及时的填剂，边角需人工找平。 面层表面抹光及边角修整：滚压振平完成后及时的用平板抹光机对表面进行抹光，欠料的地方要及时填剂后进行抹平收光（见抹光机施工示意图），边角修整要注意平整度，与大面不得有时显的差异。面层施工完成后要及时的覆盖薄膜，刚施工完成后的周围应设置保护栏，勿使人、车入内、养护至少7天。切缝冲洗：面层施工完居7天后按设计的要求切伸缩缝并及时冲洗干净。冲洗完成后干燥5-24小时（25）即后喷保护剂、喷涂前应清除施工面上所有的灰尘及杂质，喷涂完成后，12小时内不得进人、车。 填嵌伸缩缝：保护剂完成后要及时的填嵌专用伸缩缝材料。六、应注意的质量问题6.1.严格按配合比施工，认真计量，要注意搅拌机所出料的干湿度，6.2.施工时认真找平，抹光时掌握干湿度，顺表面平整，标高准确。七、 注意事项7.1透水混凝土原材料（按质量计）的允许误差，不应超过下列规定：水泥：1%；增强料：1%；骨料：2%；水：1%；外加剂：1%。7.2透水混凝土从搅拌机出料至浇筑完毕的允许最长时间施工气温t（OC）允许最长时间（h）5t1025t201.520t30130t350.757.3.透水混凝土宜采用专用低频振动压实机，或采用平板振动器振动和专用滚压工具滚压。用平板振动器振动时避免在一个位置上持续振动使用振动器振捣，采用专用低频振动压实机压实时应辅以人工补料及找平，人工找平时，施工人员应穿上减压鞋进行操作，整平时必须保持模板顶面整洁，接缝处板面平整。八、安全、环保措施8.1施工前检查现场应配备所需的辅助设备、辅助材料、施工工具以及安全防护措施是健全、安全、有效。8.2砼搅拌机应试运检查合格后方可使用，现场配电箱必须安装漏电保护器，振捣时须戴绝缘手套，穿绝缘鞋。8.3.施工现场要符合国家现行标准，施工现场临时用电技术安全规范，JGJ46时的相关规定。8.4.砼振捣采用低噪音机器，在居民区施工，需采取相关的措施，要减少扰民。8.5施工现场材料存储、码放、使用、管理要符合文明施工要求。现场施工防止扬尘，做到活完料净场区清。8.6.施工现场采用封闭作业，避免灰尘飞扬，采用雾炮喷水，连续湿法作业。此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好最新可编辑word文档
