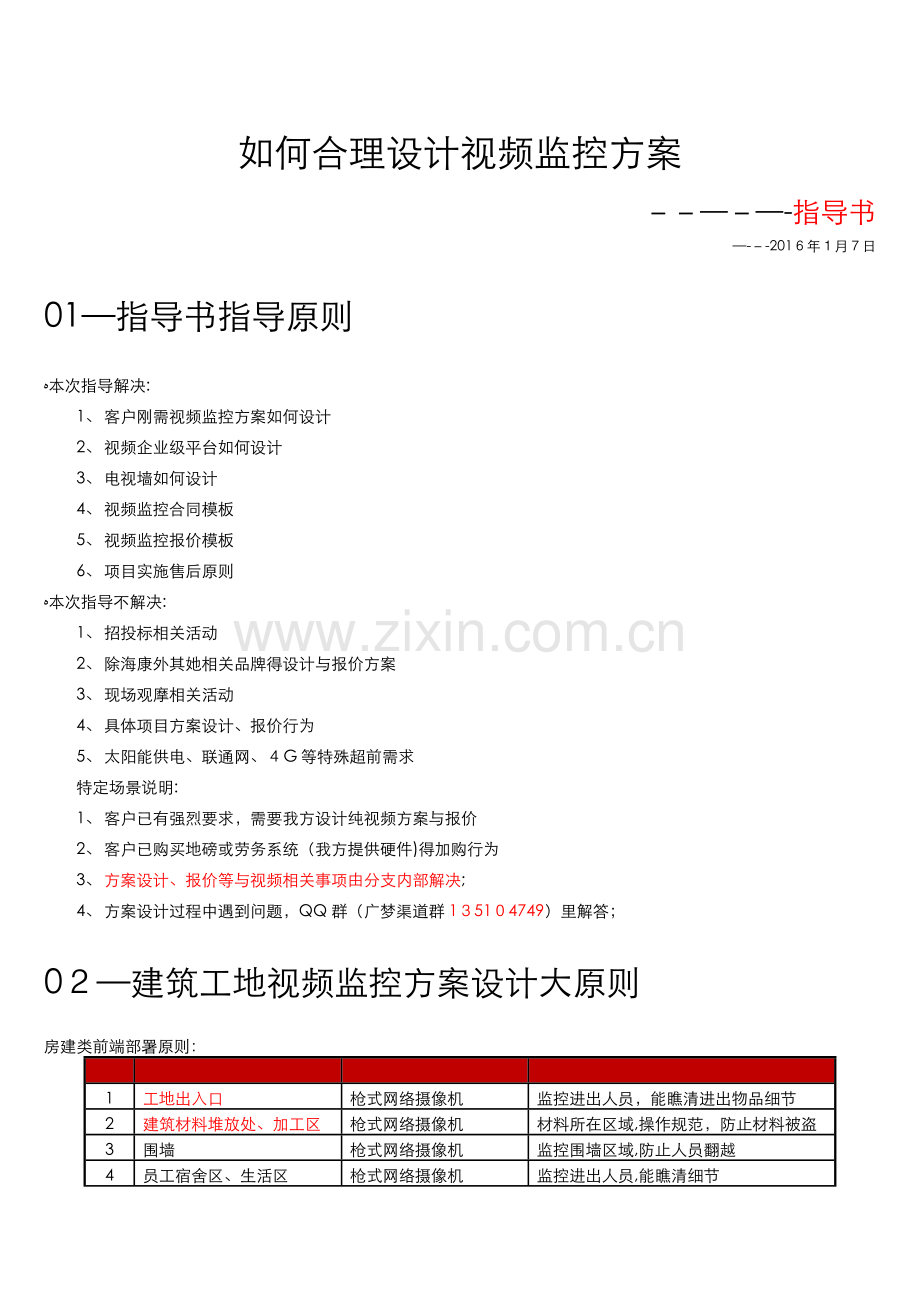

如何合理设计视频监控方案
－－—－—-指导书
—-－-201６年１月７日
01—指导书指导原则
ﻩ本次指导解决:
1、 客户刚需视频监控方案如何设计
2、 视频企业级平台如何设计
3、 电视墙如何设计
4、 视频监控合同模板
5、 视频监控报价模板
6、 项目实施售后原则
ﻩ本次指导不解决:
1、 招投标相关活动
2、 除海康外其她相关品牌得设计与报价方案
3、 现场观摩相关活动
4、 具体项目方案设计、报价行为
5、 太阳能供电、联通网、４G等特殊超前需求
特定场景说明:
1、 客户已有强烈要求，需要我方设计纯视频方案与报价
2、 客户已购买地磅或劳务系统（我方提供硬件)得加购行为
3、 方案设计、报价等与视频相关事项由分支内部解决;
4、 方案设计过程中遇到问题，QQ群（广梦渠道群1３51０4749）里解答；
0２—建筑工地视频监控方案设计大原则
房建类前端部署原则：

1
工地出入口
枪式网络摄像机
监控进出人员，能瞧清进出物品细节
2
建筑材料堆放处、加工区
枪式网络摄像机
材料所在区域,操作规范，防止材料被盗
3
围墙
枪式网络摄像机
监控围墙区域,防止人员翻越
4
员工宿舍区、生活区
枪式网络摄像机
监控进出人员,能瞧清细节
5
办公区大门、院、走廊
枪式、球机、半球

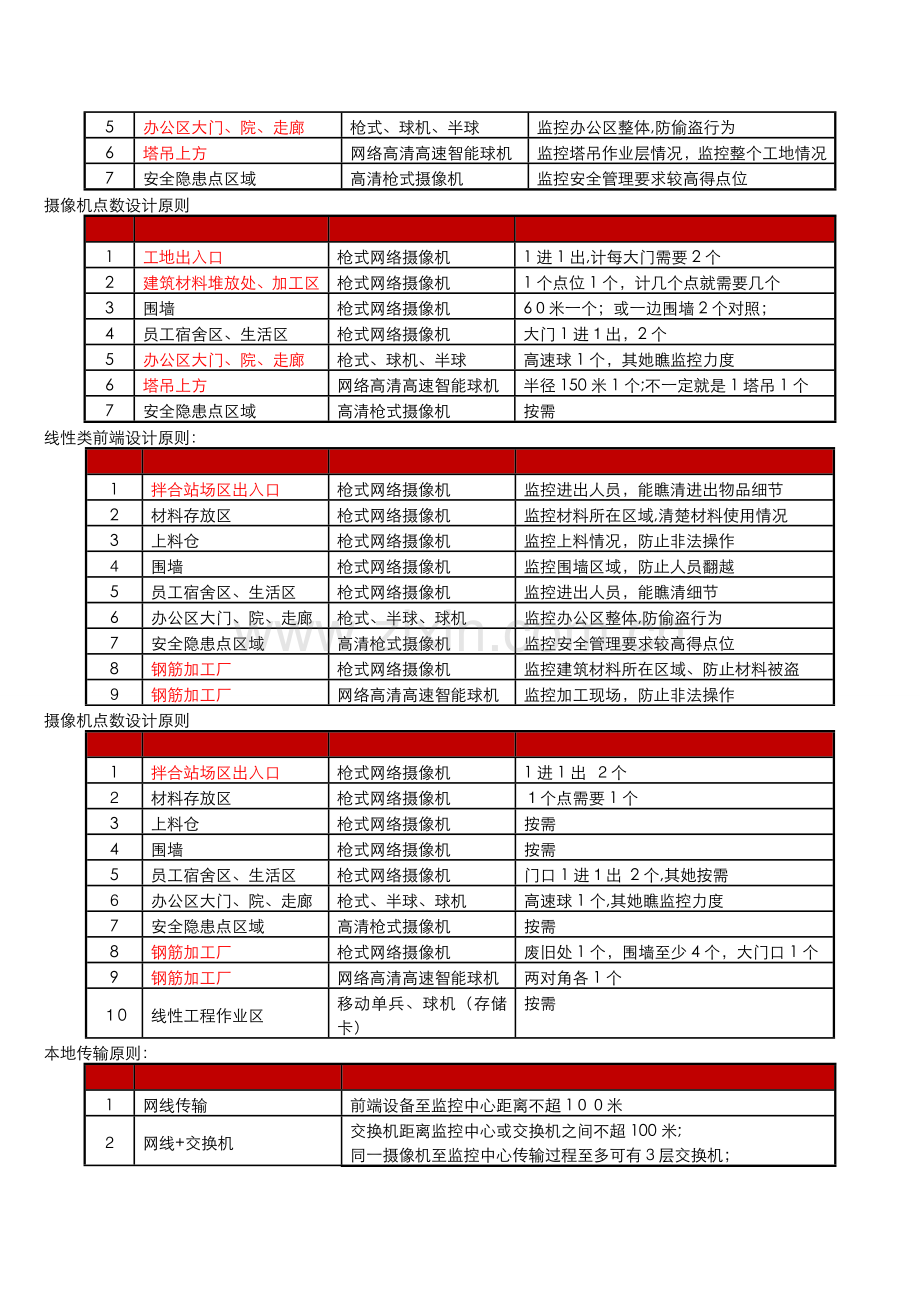

监控办公区整体,防偷盗行为
6
塔吊上方
网络高清高速智能球机
监控塔吊作业层情况，监控整个工地情况
7
安全隐患点区域
高清枪式摄像机
监控安全管理要求较高得点位
摄像机点数设计原则

1
工地出入口
枪式网络摄像机
1进1出,计每大门需要2个
2
建筑材料堆放处、加工区
枪式网络摄像机
1个点位1个，计几个点就需要几个
3
围墙
枪式网络摄像机
6０米一个；或一边围墙2个对照；
4
员工宿舍区、生活区
枪式网络摄像机
大门1进１出，2个
5
办公区大门、院、走廊
枪式、球机、半球
高速球1个，其她瞧监控力度
6
塔吊上方
网络高清高速智能球机
半径150米1个;不一定就是1塔吊1个
7
安全隐患点区域
高清枪式摄像机
按需
线性类前端设计原则：

1
拌合站场区出入口
枪式网络摄像机
监控进出人员，能瞧清进出物品细节
2
材料存放区
枪式网络摄像机
监控材料所在区域,清楚材料使用情况
3
上料仓
枪式网络摄像机
监控上料情况，防止非法操作
４
围墙
枪式网络摄像机
监控围墙区域，防止人员翻越
5
员工宿舍区、生活区
枪式网络摄像机
监控进出人员，能瞧清细节
6
办公区大门、院、走廊
枪式、半球、球机
监控办公区整体,防偷盗行为
7
安全隐患点区域
高清枪式摄像机
监控安全管理要求较高得点位
8
钢筋加工厂
枪式网络摄像机
监控建筑材料所在区域、防止材料被盗
９
钢筋加工厂
网络高清高速智能球机
监控加工现场，防止非法操作
摄像机点数设计原则

1
拌合站场区出入口
枪式网络摄像机
1进1出 ２个
２
材料存放区
枪式网络摄像机
１个点需要1个
3
上料仓
枪式网络摄像机
按需
4
围墙
枪式网络摄像机
按需
5
员工宿舍区、生活区
枪式网络摄像机
门口1进１出 2个,其她按需
６
办公区大门、院、走廊
枪式、半球、球机
高速球1个,其她瞧监控力度
7
安全隐患点区域
高清枪式摄像机
按需
8
钢筋加工厂
枪式网络摄像机
废旧处1个，围墙至少4个，大门口1个
9
钢筋加工厂
网络高清高速智能球机
两对角各1个
１0
线性工程作业区
移动单兵、球机（存储卡）
按需
本地传输原则：

1
网线传输
前端设备至监控中心距离不超1００米
２
网线+交换机
交换机距离监控中心或交换机之间不超100米;
同一摄像机至监控中心传输过程至多可有３层交换机；
3
光纤传输
前端设备至监控中心距离超过300米,中间有隔挡情况；
现场环境复杂情况下,使用光纤为最佳最稳定;
4
无线ＡＰ传输
前端设备至监控中心，中间无隔挡，最远可传输２、5千米；
前端设备为塔吊、或布线困难环境;
无线AP可桥接使用(可多个转发)；
无线AP使用模式２个为1组；
5
混合传输
现场情况复杂,前端设备分散
6
交换机传输值
百兆交换机就是所有端口合计传输值100M;
千兆交换机就是所有端口合计传输值１00０Ｍ;
设计时核对前端摄像机传输要求之与就是否在交换机极值范围内；
130万像素摄像机或球机,原则按照８Ｍ/个传输要求设计；
2０0万像素摄像机或球机，原则按照１6M/个传输要求设计
7
线路铺设原则
工地传输线路设计沿围墙设计
本地监控中心存储原则:

1
１-4
８路
２Ｔ
2
48
2
４-8
8路
2T
3
３６
3
8—1２
16路
2T
4
32
4
1２-1６
１6路
4T
3
36
５
16-３2
32路
4T
４
２4
每个摄像头每天所占存储为２1G 计算公式 （单硬盘容量＊硬盘数量*１000）/(摄像头数量*21）=存储天数
企业监控中心配置原则：

1
46寸LCD拼接屏
单屏尺寸:１0２3、８mm×5７9mm×132mm
拼接缝：５、３mm
二选一，常用拼接方式有：２*2 、２＊3　、3*3、 ３＊4，根据安装位置尺寸与客户需求选择
2
55寸LＣD拼接屏
单屏尺寸:12１5、5mm x ６86、3mmx 113、7mm
拼接缝：５、３mm
3
拼接控制器
4路VＧA输入+32路1080Ｐ解码/6４路7２０P/１28路ｄ１／8路DVI输出/ +服务器(配置要求见企业级方案)
海康威视提供
（矩阵)
4
模块化支架
用于固定屏幕,分为基座式与壁挂式，建议使用基座式安装,并保留检修通道.
海康威视提供
（模块)
5
屏幕控制软件
海康8700平台,用于远程视频监控接入与管理，此平台需安装在专用服务器，屏幕控制使用其客户端软件.
海康威视提供
０3-视频监控整体解决方案
企业级／分子公司版

线性指挥部版／房建本地多项目版

单项目与物资系统集成板

单项目纯网线版

－—————－-—－-———拓扑图完－-—---—-－—-－——--ﻬ
一、 企业级平台设计方案
--——--针对企业级视频推广客户需要———-单项目方案跳过此步骤
第一步：自建企业服务器
。.-—-—-———配置要求同地磅企业级服务器，也可共同使用同一服务器（模块权限),无需再购
选择1:使用广联达梦龙自主研发视频监控平台（模块）
1、 企业层需要配置核心服务器，具体配置参照产品经理指定配置要求及以上配置均可满足要求；

2、 如果自有服务器,且满足配置要求可不必重新购买；注意：广联达不提供服务器购买事项
3、 如果已安装广联达项目管理类、OA类产品需与地磅产品组核对版本，否则不可安装
4、 购买服务器(满足最低配置，价格在4万左右)、数据库等(ＳＱL正版价最低7万)
5、 如果么有预算，广联达为您提供云服务，稳定,安全，可靠，易维护；费用也合理；每年5000元(风险,只买一年，到期后系统将无法使用)
6、 企业级需要指定系统管理员与我方对接;
选择2:使用海康威视提供８700视频监控管理平台
1、 服务器配置要求同上（1、2、3、４、６）
2、 使用8700视频监控管理平台，不可使用广联云
第二步:企业端网络
选择1:使用广联达梦龙自主研发视频监控平台(模块)
1、 不可协商,必须有固定IP
2、 网速要求2０M及以上带宽
3、 可做端口映射（信息化得人懂),端口为8８8８　(均可改）
4、 如果使用广联达云服务，以上三条无需理会
5、 企业级需要有系统管理员与我方对接；
选择2:使用海康威视提供８700视频监控管理平台
1、 必须有专线接入(固定ＩＰ）
2、 专线网速要求最低50Ｍ带宽（可以支持6人同时远程监控4路视频）
3、 需要提供可以开放１２个端口得路由器1台
4、 企业级需要专职系统管理员与我方对接
二、 项目端技术方案设计指导书
分支人员能力要求：
1、 会CAD
2、 熟知设计大原则＜建筑工地视频监控方案设计大原则>
3、 理解视频监控原理(通过自学熟知）
第一步：获取施工现场平面图
－－--——-－-－-－-—－-——－(房建全部有、线性基本不会有，需手绘）
1、 通过图纸了解现场几个大门、几个料场、几个加工厂、几个塔吊以及围墙得长多少米宽多少米,
2、 根据〈建筑工地视频监控方案设计大原则>初步估计需要设备类型就是枪机还就是球机，大概多少个
3、 电子版与A４打印得都需要;
4、 一般找技术部、总工、安全总工要图纸;
第二步:了解客户真实需求
1、 首先确认客户就是否已有视频监控得规划方案，若有，与客户一一确认点位,确认监控中心;－—－-结束第二步
2、 若没有,聊聊客户就是为了政府“一球三枪”?还就是自己内部管理用？一般客户找您她们都知道要干什么
3、 根据<建筑工地视频监控方案设计大原则〉,给客户建议在什么位置安装什么类型得摄像机,安装几个
4、 与客户确认监控中心位置,一边情况下，小工地在门口保安室，或地磅房;大型工地有独立监控室,或安全总监办公室;线性工程一般在地磅房；
5、 在A4纸上,用不同得标记符号记录不同得类型得摄像机，以及个数，形成基本点位图纸
第三步：现场确认工作
1、 用上一步形成得基本点位Ａ4图纸,与客户总工（一般项目就是总工)，去现场一一核对；
2、 发现现场与图纸不相符得地方，尽快调整摄像机得点位;查漏补全;
3、 现场确认点位需要注意得事项:尽最大可能得设计点位在围墙上、可固定得位置、能输送电得位置;
4、 监控中心需要注意得事项，最好在保安室、磅房、或者办公区在施工现场得某个办公室;切记不要把监控中心设置在施工区域外得办公区(传输困难特别大,中间有马路得,隔工地得，咱们基本搞不定）;
5、 尽最大可能我们不在场地中央位置立灯杆之类得，供电、线路都就是大问题；
6、 此项工作进行得同时，现场传输方式基本有个大概得思路，同时画在图上，除非脑子特别灵
7、 确认完成后,草图工作全部结束；直接在ＣAD图纸上设计好图纸，打印或转换成PDF;
第四步：传输方式、汇聚方式设计、线路计算
1、 设计大原则参照〈建筑工地视频监控方案设计大原则>中本地传输原则设计
2、 电源线铺设沿围墙进行铺设,将所有摄像头连接，尽量采用集中供电方式，不推荐使用工地配电箱电源
3、 再次强调一下传输线路铺设原则:

1
网线传输
前端设备至监控中心距离不超１00米
2
网线＋交换机
交换机距离监控中心或交换机之间不超1０0米；
同一摄像机至监控中心传输过程至多可有3层交换机；
３
光纤传输
前端设备至监控中心距离超过３00米，中间有隔挡情况;
现场环境复杂情况下，使用光纤为最佳最稳定；
传输距离不限（针对我们用到得，不考究)；
单路无最大极值传输；（针对我们能用到得）
４
无线AP传输
前端设备至监控中心,中间无隔挡,最远可传输2、5千米；
前端设备为塔吊、或布线困难环境；
无线AＰ可桥接使用（可多个转发);
无线AP使用模式2个为１组;
1对AP,至多传输4个130万得枪机或球机，至多2个2００万得
5
混合传输
现场情况复杂，前端设备分散
6
交换机传输值
百兆交换机就是所有端口合计传输值１00M；
千兆交换机就是所有端口合计传输值1000Ｍ；
设计时核对前端摄像机传输要求之与就是否在交换机极值范围内；
130万像素摄像机或球机，原则按照8Ｍ/个传输要求设计；
20０万像素摄像机或球机,原则按照16M/个传输要求设计
7
线路铺设原则
工地传输线路设计沿围墙设计
4、 单条线路不超30０米，使用交换机转接可以实现，
实现原理:摄像机－1００米—交换机—１00米－交换机—100米—交换机-硬盘录像机
5、 单条线路超过３00米,使用光纤+网线传传输
实现原理:摄像机-1００米－交换机-光纤相关－交换机－硬盘录像机
6、 混合模式： 摄像机-1０0米　　 交换机-光纤相关-交换机-硬盘录像机
摄像机-100米-无线ＡＰ—30米 　 　 　摄像机—1００米－ 　摄像机—1０0米－无线AP—３0米-
7、 整体线路,电源线可共用; 电源线按照实际使用网线1:1设计即可；
8、 塔吊球机,全部使用无线ＡＰ，每球机需要１对；针对1对2，不建议生手去弄;
9、 场地中央监控点位,全部采用无线AP,没监控点需要1对；
10、 遵守传输原则，规划好各个点连线图，并且规划好各点到点之间用什么线连接（光纤、网线、无线AＰ)
11、 同时计算好，所有点连起来到机房需要各类线就是多少米?需要多少个无线AP？过程中有多少个节点?
12、 各种线路得统计结果＊1、3极为您给客户得报价米数；(０、3为损耗，或拐角处用线)
第五步：根据点位、节点搭配标配材料
1、 项目监控中心必配设备清单：（使用场景：简版项目部标配）

1
硬盘录像机
根据摄像头数量选择不同规格型号
2
硬盘
根据摄像头数与存储时长选择硬盘数量
3
显示器
建议21寸或４2寸液晶电视
4
主交换机
2４口千兆交换机
5
网络机柜
1、２米网络机柜
2、 每个汇聚点必配设备清单
使用场景：纯网线或网线＋ＡＰ汇聚点单点标配

1
防水电源箱
４０0X350Ｘ20０MM
1个
2
汇聚交换机
Ｈ3C8口交换机
1台
3
插线板
用于交换机供电
１个
3、 每个光纤熔接点必配设备清单
使用场景:光纤+网线或光纤+网线+AP汇聚点单点标配

１
防水电源箱
400X35０X200ＭＭ
１个
2
汇聚交换机
H3Ｃ8口交换机
1台
3
插线板
用于交换机供电与光纤收发器供电
1个
4
光纤熔接盒

1个
５
光纤收发器

1个
6
光纤跳线
用于光纤熔接
2根
4、 每个枪机摄像头节点必配设备清单

１
防水电源箱
2００X350X200MM
1个
2
枪机支架
用于固定枪机摄像头
1个
３
电源
12V2A电源
1个
4
插线头
枪机电源供电
1个
5、 每个塔吊球机摄像头节点必配设备清单

1
防水电源箱
４0０X350X200MＭ
1个
2
汇聚交换机
H３C８口交换机
1台
3
球机支架
用于固定枪机摄像头
1个
4
无线网桥
用于视频信号传输
1对
5
插线板
用于交换机与无线网桥供电
1个
第六步：监控中心机房搭配简版、豪华版
1、 简版主要适用于一般中小型项目,配置设备包括:硬盘录像机、显示器、主交换机、机柜。
2、 豪华版适用于特大型项目,配置设备包括:ＬCD拼接电视、拼接控制器、拼接控制主机、显示器、主交换机、机柜。
第七步:输出一页纸描述方案
1、 一页纸描述,主要讲述这个项目得设计过程，以及设计结果;
项目名称、所属公司、时间、地点、人物、广联达;
经过现场勘查,图纸核对，参照建筑工地视频监控设计原则,共同设计了本项目得视频监控方案；
方案如下图:
(PDF缩小版）
序号
监控区域
所用设备
设备数量
描述
1
大门口
高清网络枪机
8台
每大门2个，共计４个
2
材料堆场

3
工作区域(塔吊）

4
办公区

监控中心
55寸5、5mm屏缝电视墙
1２台
３＊4结构

--—---—－—

（以上重点描述您监控了哪些部位,用了多少个什么类型得摄像机即可,无电视墙得就不写后台了)
2、 最后交给客户得就是:设计好得图纸+合同＋报价单+一页纸描述;
第八步：实施流程、实施原则、运维原则
1、 实施流程：同工具产品实施流程相同
2、 实施原则：包工包料模式；具体见指导价格表（适用于对第三方谈价）；标准：遵守第三方实施标准文档；
3、 实施第二大原则：如果项目想实现远程访问，外网线路由项目部拉至监控中心，可做端口映射；
4、 验收原则：第三方安装完成后，现场与甲方验收;甲方不通过者,立即整改；
5、 售后原则：第三方大包原则，包一年售后;需要分支与第三方签订合同时明确此内容;
注意事项:
如有与劳务、地磅项目同时购买视频监控得项目；视频相关设备,请在对应系统需要计划中编制；
过程中用到资料
附件１:报价清单
附件2:合同模板
附件3：第三方合同模板
附件4：硬件成本限价表(含安装费、税费)
附件5:图纸设计样板
附件6：设计素材
附件７：视频配置操作手册
附件８:远程监控得应用(学习,也可传递给客户）
摄像机搭配镜头角度对照表
镜头大小
3、6mｍ
４ｍm
6mm
8mｍ
1２mm
16ｍｍ
25mｍ
监控角度
７5°
70°
60°
40°
30°
20°
15°
建议监控距离
0~5米
0～6米
5～10米
1０～20米
20~３5米
3０～50米
50~8０米
注:镜头mm数越大，瞧得越远,角度越小;镜头mm数越小，瞧得越近，角度越大
参考案例：

1
枪机摄像头
围墙摄像头：1、7、8、9、１0、11、１2、13
大门口摄像头:2、6
料场摄像头:4、5、1０、11、13
13个
2
枪机支架

13个
3
枪机电源

13个
4
球机摄像头
塔吊:14、15、16
3个
5
球机支架

3个
６
无线网桥
每个塔吊摄像头１对
3对
7
光纤收发器
熔接点:监控中心与所有汇聚点
5个
熔接盒
5个
8
汇聚交换机
摄像头5、8、1２、１3汇聚点加3个塔吊球机点
7个
9
防水电源箱大
规格:400Ｘ3５0Ｘ20０ＭM
使用位置：汇聚点与塔吊球机
7个
10
防水电源箱小
规格:２00X350X20０MM
使用位置：摄像头1、2、3、4、6、7、9、10
8个
11
光纤
从监控中心沿围墙铺设至摄像头13位置
８00米
１2
电源线
从监控中心沿围墙铺设至摄像头１3位置加塔吊球机接线
１0０0米
13
网线
摄像头1、2、3到监控室网线数量，摄像头4、6到汇聚点1之间网线，摄像头７、9、1０到汇聚点2之间网线、塔吊高速球到无线网桥之间之间网线
６00米
14
硬盘录像机
1６路(如果后期摄像头要增加则使用3２路）
1台
１5
硬盘
12T硬盘容量，存储36天
3块(每块3Ｔ）
16
显示器

1台
１7
主交换机

1台
