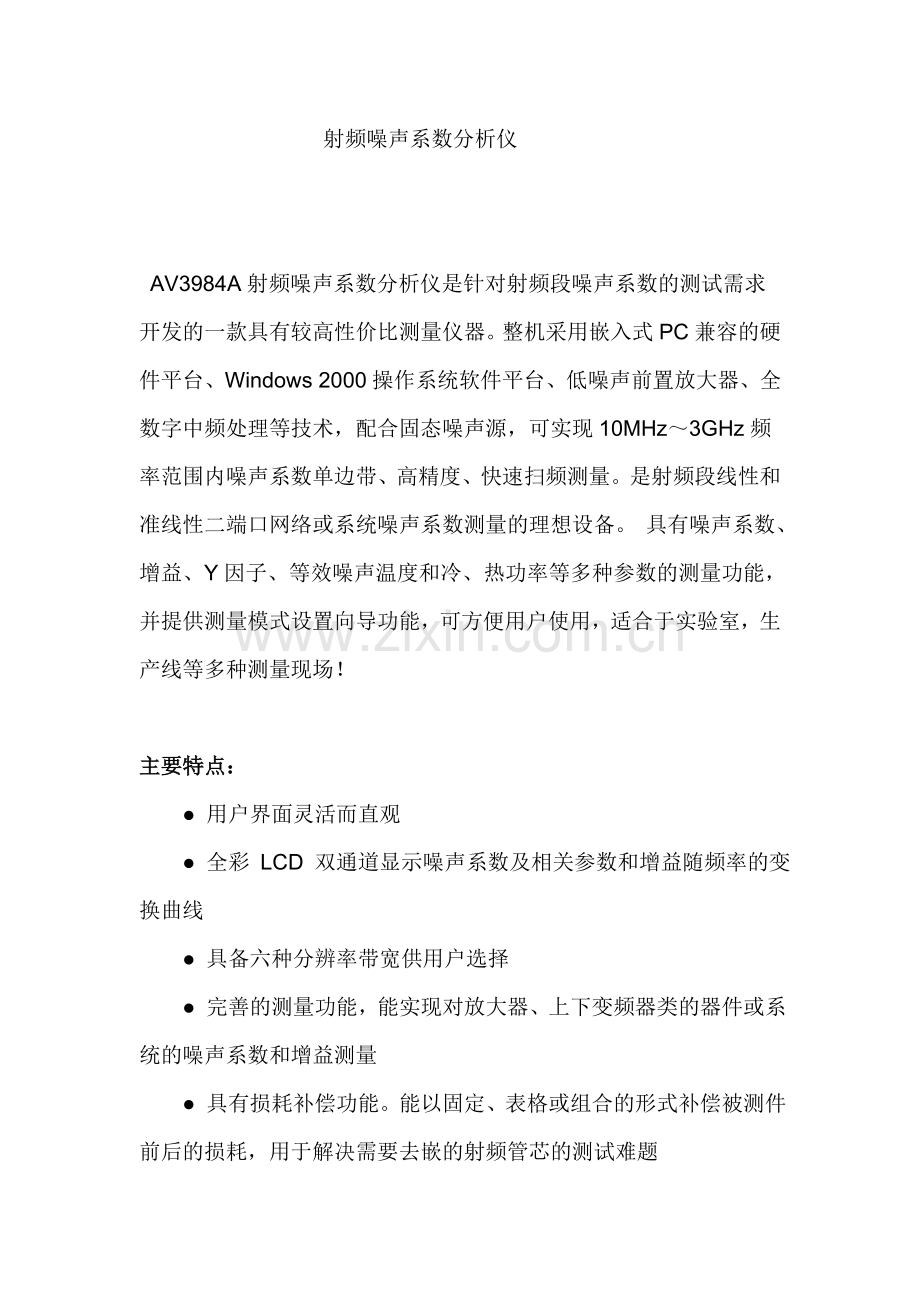

射频噪声系数分析仪

AV3984A射频噪声系数分析仪是针对射频段噪声系数的测试需求开发的一款具有较高性价比测量仪器。整机采用嵌入式PC兼容的硬件平台、Windows 2000操作系统软件平台、低噪声前置放大器、全数字中频处理等技术，配合固态噪声源，可实现10MHz～3GHz频率范围内噪声系数单边带、高精度、快速扫频测量。是射频段线性和准线性二端口网络或系统噪声系数测量的理想设备。 具有噪声系数、增益、Y因子、等效噪声温度和冷、热功率等多种参数的测量功能，并提供测量模式设置向导功能，可方便用户使用，适合于实验室，生产线等多种测量现场！

主要特点：
　　● 用户界面灵活而直观
　　● 全彩 LCD 双通道显示噪声系数及相关参数和增益随频率的变换曲线
　　● 具备六种分辨率带宽供用户选择
　　● 完善的测量功能，能实现对放大器、上下变频器类的器件或系统的噪声系数和增益测量
　　● 具有损耗补偿功能。能以固定、表格或组合的形式补偿被测件前后的损耗，用于解决需要去嵌的射频管芯的测试难题
　　● 外设接口丰富，复用性强
　　● 具有双噪声源驱动能力，支持普通噪声和智能噪声源。智能噪声源即插即用，超噪比自动加载

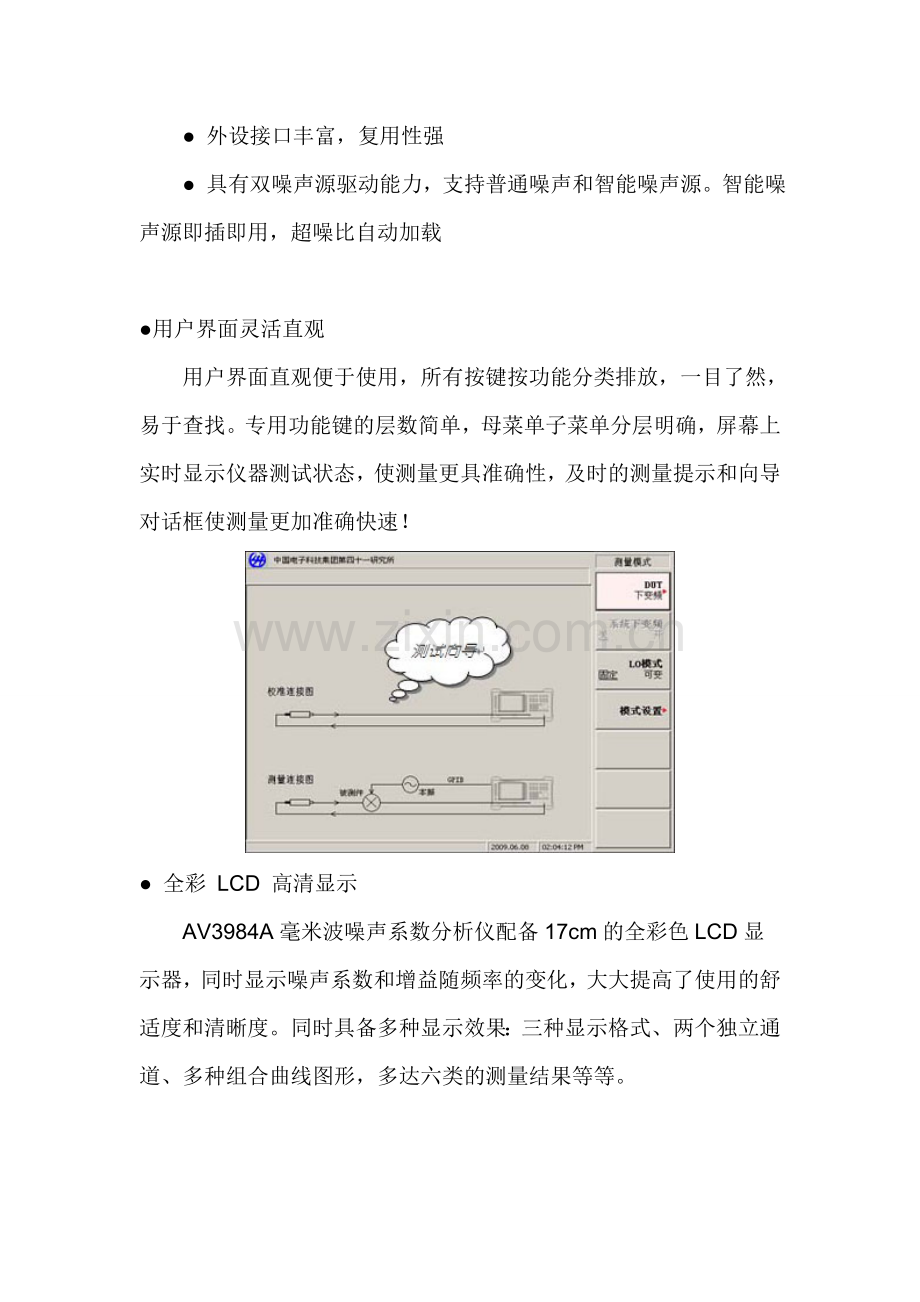

●用户界面灵活直观
　　用户界面直观便于使用，所有按键按功能分类排放，一目了然，易于查找。专用功能键的层数简单，母菜单子菜单分层明确，屏幕上实时显示仪器测试状态，使测量更具准确性，及时的测量提示和向导对话框使测量更加准确快速！

● 全彩 LCD 高清显示
　　AV3984A毫米波噪声系数分析仪配备17cm的全彩色LCD显示器，同时显示噪声系数和增益随频率的变化，大大提高了使用的舒适度和清晰度。同时具备多种显示效果：三种显示格式、两个独立通道、多种组合曲线图形，多达六类的测量结果等等。

● 可变测量带宽
　　对于现代的许多应用，4MHz带宽在噪声测试系统中仍然适用。然而，无线通信的迅猛发展和射频频谱的日益拥塞逐渐对窄带噪声系数测量提出了需求。AV3984A毫米波噪声系数分析仪采用可变测量带宽，可以实现4MHz，2MHz，1MHz，400kHz，200kHz和100kHz不同分辨率带宽下的实际测量，这点对于提高窄带测量精确度尤为重要！

● 完善的损耗补偿
　　损耗补偿功能，能以固定、表格或组合的形式补偿补偿被测件前后通道中的损耗。该项功能可极大方便了需要去嵌的微波、毫米波管芯的测试。

● 丰富的外设接口
　　多种外设接口，GP-IB、RS232、LAN、USB、VGA和通用计算机键盘和鼠标智能接口等，可以极大方便用户的各种应用和系统的再次组建！

● 双噪声源驱动能力
　　多芯智能噪声源驱动接口 ，兼容Agilent N4000系列智能噪声源。主机能自动识别智能噪声源的连接并下载超噪比数据，同时还能实时探测工作温度的变化，用于噪声系数的温度修正，从而提高了测量的速度和准确度！
　　普通噪声源 +28V 脉冲驱动接口支持多家厂商生产的普通噪声源，兼容性强。

典型应用：
　　AV3984A毫米波噪声系数分析仪能够对微波毫米波放大器、混频器、衰减器等部件及元器件和各类接收机噪声系数和增益的测量。测量模式分为以下三种：放大器模式、变频器模式和系统下变频模式。

技术规范：
频率范围
10MHz～3GHz
测量带宽
4MHz，2MHz，1MHz，400kHz，200kHz，100kHz
频率调谐准确度
4MHz带宽：±(频率参考误差+100kHz)
<4MHz带宽：±(频率参考误差+测量带宽×20%)　(频率参考误差=测试频率点×参考频率准确度)
噪声系数测量范围
(0～30)dB(噪声源超噪比为14～16dB)
噪声系数测量不确定度
±<0.15dB(典型值：±<0.1dB)
增益测量范围
-20～+40dB
增益测量不确定度
±<0.17dB
本机噪声系数
≤8.5dB(典型值：<7dB)
抖动(不平均)
<0.15dB(Y-因子偏离)
射频输入端口连接器类型
3.5mm(阳头)
输入端口驻波
<1.8:1
测量点数
2～401(或固定频率测量)
噪声源开关电压
+28V±0.1V(源开)　　<1V(源关)

订货信息：
● 主机：AV3984A毫米波噪声系数分析仪
● 标配：电源线，用户手册
● 选件：

序号
名称
型号
说明
1
噪声源
AV1660X
噪声系数测试的标准激励
2
转接器
由选择的噪声源型号确定(详细信息见噪声源产品选购指南和同轴转接器产品样本)
连接噪声源输出至噪声系数分析仪的射频输入端口
3
BNC 电缆(普通驱动接口)/
多芯连接电缆(智能驱动接口)

连接噪声源驱动输出接口和噪声源
4
USB-GPIB 转接卡
Agilent82357B
用于噪声系数分析仪对系统本振源的控制。
(当被测的混频器或系统下变频器工作在固定中频、扫本振模式下，并且本振源具备相应的控制接口时，要进行噪声系数的自动测量，需要用该转接卡实现对本振源的自动控制。)
