户外广告牌施工方案.doc

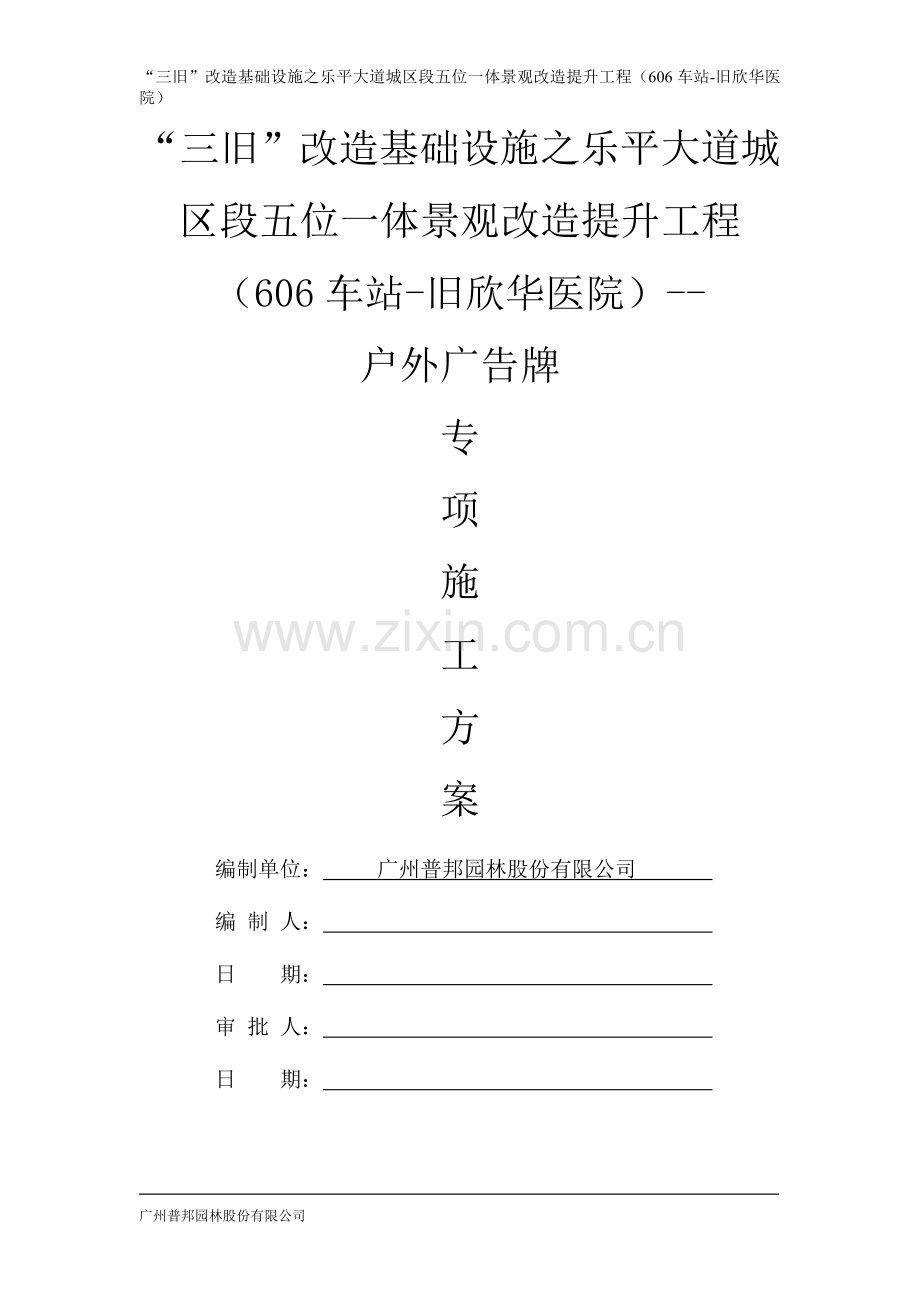

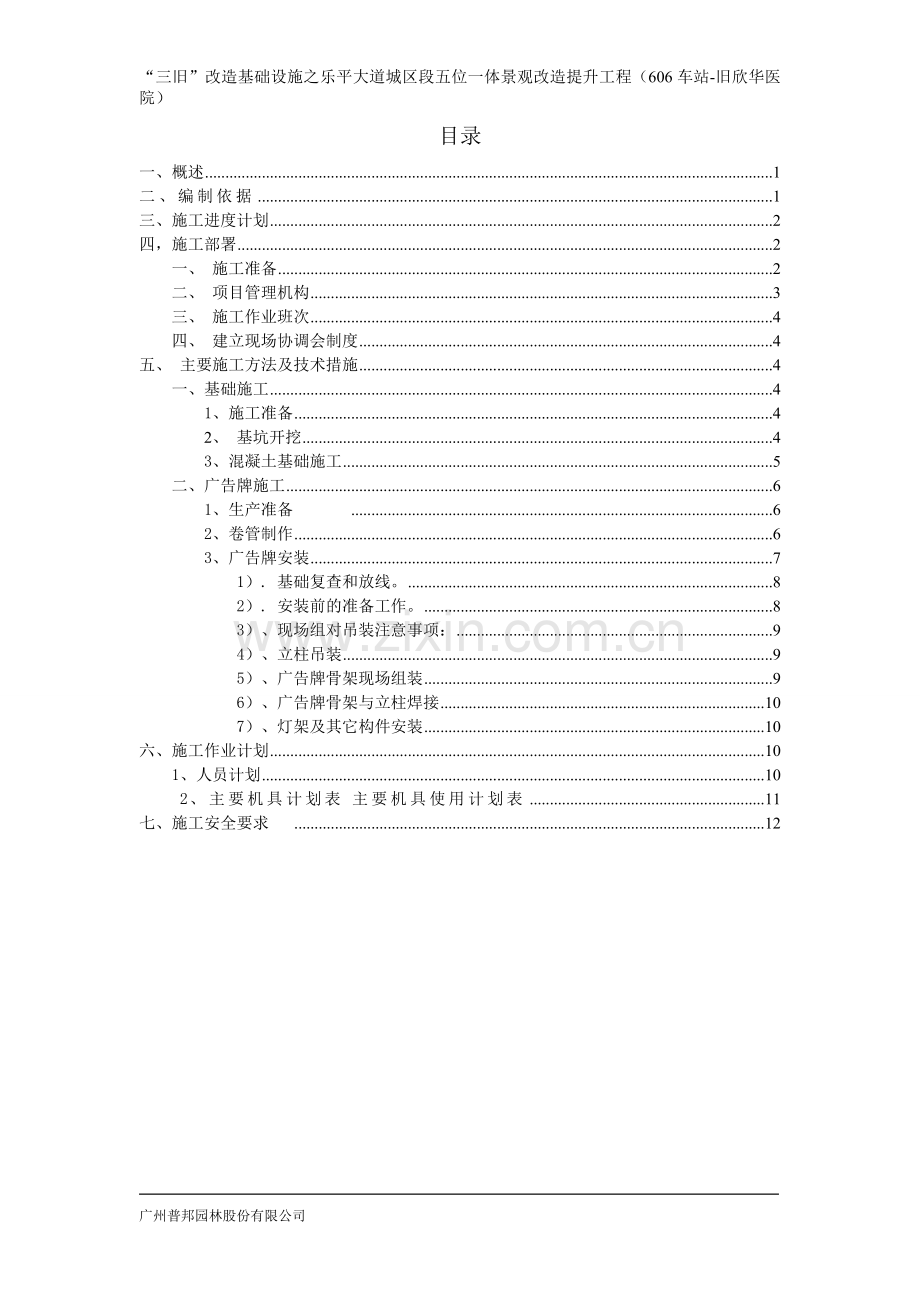

“三旧”改造基础设施之乐平大道城区段五位一体景观改造提升工程（606车站-旧欣华医院）“三旧”改造基础设施之乐平大道城区段五位一体景观改造提升工程（606车站-旧欣华医院）-户外广告牌专项施工方案 编制单位： 广州普邦园林股份有限公司 编 制 人： 日 期： 审 批 人： 日 期： 广州普邦园林股份有限公司目录一、概述1二、编制依据1三、施工进度计划2四，施工部署2一、 施工准备2二、 项目管理机构3三、 施工作业班次4四、 建立现场协调会制度4五、 主要施工方法及技术措施4一、基础施工41、施工准备42、 基坑开挖43、混凝土基础施工5二、广告牌施工61、生产准备 62、卷管制作63、广告牌安装71）. 基础复查和放线。82）. 安装前的准备工作。83）、现场组对吊装注意事项：94）、立柱吊装95）、广告牌骨架现场组装96）、广告牌骨架与立柱焊接107）、灯架及其它构件安装10六、施工作业计划101、人员计划10 2、主要机具计划表 主要机具使用计划表11七、施工安全要求 12广州普邦园林股份有限公司一、概述本广告牌项目为3面广告牌，其中2面为单面LED纯彩屏面，304不锈钢包边，一面为1.2mm厚304不锈钢板广告牌。广告牌上部结构材料采用Q235钢材，钢管柱采用规格1200*14mm悬臂独立柱共一个，居中设置。钢管主梁采用规格500*14mm钢管共3根，每根钢管梁均由两段组成，与钢管柱相贯连接。钢管次梁采用规格350*14mm钢管共3根，每根钢管梁均由两段组成，与主梁相贯焊接连接。竖杆采用H200*150*6*6钢板共27根，与钢管次梁连接。基础采用开然地基柱下扩展基础，基础为C30钢筋混凝土。浇柱C30钢筋混凝土短柱与钢管柱连接。二、编制依据本工程所涉及的主要国家或行业规范、规程、标准、图集等（不限于此）及设计施工蓝图。建筑结构荷载规范（CB50009-2001）钢结构工程施工质量验收规范（GB50205-2001）建筑钢结构焊接规程（JGJ81-91）钢结构高强度螺栓连接的设计、施工及验收规程（JGJ82-91）钢结构制作工艺规程（DBJ08-216-95）冷弯薄壁型钢结构技术规范（GBJ18-87）压型金属板设计施工规程（YBJ216-88）户外广告设施钢结构技术规程（CECS148：2003）涂装前钢材表面锈蚀等级和除锈等级（CB8923)三、施工进度计划 本工程工期为40日历天，有效工期从监理签发的开工通知第二天 算起。 施工进度计划详见附录施工进度总计划表。四，施工部署 一、 施工准备 为了确保本工程优质、高速、安全、低耗、圆满地完成合同规定的各项指标，根据本工程特点，做好施工前准备工作，科学组织，精心安排、计划在先，保证施工中各项工作的顺利开展。 1、施工前组织有关单位做好现场交接工作，布设施工用电线路，用水管线和临建设施。 2、做好图纸会审工作，组织工程技术人员认真熟悉图纸，领会设计意图，全面掌握施工图纸内容，检查多专业管线的位置是否正确，提出方便施工的合理化建议。 3、根据本工程的具体情况，编制切实可行的单项施工工艺措施和施工方案，重点阐明重要项目的施工方法、施工工艺、工程进度安排、劳动力组织、质量及安全保证措施，以利于有效地指导现场施工。 4、做好技术交底工作，在工程开工前，公司总工程师组织质检科、工程技术科向项目经理部进行技术交底，内容是施工组织设计，风雨季施工措施等，项目技术负责人再根据进度计划向施工员和作业班组交底，重点放在施工方案、技术措施、作业指导书、工艺标准、安全措施等方面，交底必须细致齐全，并应结合具体操作部位，关键部位和施工难点的质量要求，操作要点，安全要求等进行详细的交底。 5、及时编制施工预算，充分反映工程所需的各种费用，材料、劳动力等，有效指导进度计划、材料计划、劳动力安排、竣工决算和经济分析等工作的开展。 6、认真做好材料的计划采购准备，编制各项材料计划，对多种材料的采购，入库、保管和出库，制定完善的管理方法，同时加强防盗和防火管理。 二、 项目管理机构 根据工程规模和特点，公司组建广州普邦园股份有限公司市政工程三水乐平项目部，对工程项目的质量、安全、工期、文明施工和工程成本等进行统筹管理，以确保工程优质高速地如期完成，项目组织机构如见下图： 项目经理： 曾凤 技术负责人： 冯广森资料员陈玉富水电员何远健材料员张城质检员陈柏军安全员谭海龙施工员李果祥施工员罗显锋三、 施工作业班次 根据计划安排和工序穿插，充分利用有效时间和空间，合理安排作业班次，原则上采取两大班作业，作业时间限制为723时。 四、 建立现场协调会制度 工程开工后，除了参加业主组织的协调会外，项目经理部每周还必须组织召开一次内部生产调度会，根据业主安排和现场情况，布置、检查、协调工程施工进度、质量、安全、文明施工以及物资供应等事宜，及时解决和处理影响工程质量，施工进度和施工安全所存在问题。 五、 主要施工方法及技术措施 一、基础施工1、施工准备 、定位放线，根据定位确定轴线位置用石灰划出基坑（槽）开挖的边线； 、绿化内苗木、草皮移植。 、由于施工现场已经完成了花岗岩铺设，因此在机具进场前铺设20mm厚钢板作为临时的4m便道，在广告牌周边铺设操作平台。避免造成成品的破坏。2、 基坑开挖 、本工程基础较大，基础规格长6500mm*宽6500mm。开挖深度在2米以上。因此使用机械开挖。型拉森6m钢板桩 、基坑开挖过程中为防止土壁坍塌发生安全事故，故采用型拉森6m钢板桩支护，支护方法为基坑四周紧密并排，使用机械承插式施工。支护示意图如下： 3、混凝土基础施工 、清理槽底，然后浇筑100mm厚的C15素混凝土垫层； 、在基础垫层上放出基础轴线及边线，若有钢筋绑扎好基础钢 筋，并将地螺栓搭接钢筋校正位置并固定好； 、钢筋检验合格后，支立预先准备好的模板，模板支立要求牢固，避免浇筑混凝土时跑浆、变形。浇筑前木模板浇水湿润。 、基础分两次浇筑施工，首先浇筑锥形基础，并埋设柱脚螺栓，锚栓应有固定措施，防止借位，且应设有保护措施，防止锚栓及螺纹损坏，锥形基础混凝土达到设计强度后方可安装钢管柱，钢管柱就位后再浇筑柱底板下找平层及钢管柱外包混凝土短柱。 、基础采用C30商品混凝土利用输送车接地泵输送到坑槽，由混凝土工人用振动器将混凝土振捣密实，不要漏振。待强度达到设计强度后再浇筑混凝土短柱，浇筑输送同基础一样方法。 、混凝土浇筑完毕后，撒水养护。达到一定强度后，拆模、检验、回填土。 、基坑回填后清洁裸露地面的地螺栓丝口，加注机油后用塑料袋包裹，以防损坏丝口。地螺栓、法兰等预制构件需在基坑开挖前制作完毕。材料、构配件、施工机械及劳动力均应满足施工要求。二、广告牌施工 1、生产准备 根据施工图纸所注明材料，采用相应的钢材，其应具有质量证明书，当对钢材的质量有疑义时，应按国家现行有关标准的规定进行抽样检验。 钢结构工程所采用的连接材料和镀锌材料应具有出厂质量证明书，并应符合设计的要求，焊接材料及采用的各种螺栓应符合设计要求及相关标准。 放样需要用的工具：尺、石笔、粉线、划针、圆规、铁皮剪刀等都应准备好，并应经过计量部校核。 放样以1:1的比例（预留5毫米切割余量）在样板上弹出大样 施工机械及原材料进场须铺设20mm厚钢板铺设，避免破坏成品。并将机械及原材料停放在指定的区域。2、材料2.1上部结构钢材 承重结构采用Q235-B，化学成分和力学性能应符合碳素结构钢GB/T700-2006的规定，广告牌面板采用镀锌钢板时，钢基板为Q235-A钢，厚度不应小于0.6mm。 立体结构钢管柱，钢管梁均采用热轧无缝钢管，其技术应符合结构用无缝钢管GB/T8162-99。2.2 焊接材料 焊接材料的型号应与主体金属强度相适应，手工焊接时，焊条应符合碳素焊条GB/T5117-95的规定，自动或半自动焊接时，焊丝与焊剂应符合熔化焊用钢丝GB/T14957-94、埋弧焊用碳钢焊丝和焊剂GB/T5291-99等标准的规定；二氧化碳气体保护焊时，焊丝应符合气体保护电弧焊用碳钢、低合金钢焊丝GB/T8110-95的规定。2.3 紧固件 紧固件的机械性能应符合紧固件机械性能 螺栓 螺钉和螺栓GB/T3098.1-20002、紧固件机械性能 螺母 粗牙螺纹GB/T3098.2-2000等标准条纹的规定。 普通螺栓为4.6级，其技术条件应符合六角头螺栓C级GB/T5780-2000和六角头螺栓GB/T5782-2000的规定。高强螺栓为10.9级（摩擦型连接，摩擦面抗滑移系数要求不低于0.35），其技术条件应符合钢结构用高强度大六角头螺栓GB/T1228-91、钢结构用高强度大六角螺母GB/T1229-91、钢结构用高强垫圈GB/T1230-91、钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T1231-91等标准的规定。 3、广告牌安装三面安装顺序：热轧无缝钢管立柱吊装广告牌骨架现场组装广告牌骨架吊装广告牌骨架与热轧无缝钢管立柱焊接灯架及其它构件安装单面安装顺序：立柱吊装广告牌骨架安装广告牌牌面安装零星构件安装1）. 基础复查和放线。施工前，安排相关技术人员同测量人员对基础进行复核，基础达到以下要求： 基础表面要平整，不能有裂纹、蜂窝和露筋等现象。 根据施工图检查基础外形尺寸和中心线。基础的横向中心线与纵向中心线要求垂直。基础外形尺寸偏差不大于20mm。基础纵横中心线与基准线偏差不大于20mm。2）. 安装前的准备工作。熟悉图纸，组织相关技术人员对车间结构进行分析，合理安排施工工艺和施工计划。钢丝绳准备根据本方案和预算部门所给构件重量，准备好吊装用钢丝绳扣、卡环和缆风绳，吊装用钢丝绳扣的选用可按下列方法进行估算：T=（ d/10）2T钢丝绳扣起吊能力，单位：td钢丝绳扣直径，单位：mm注：估算方法适用于新绳扣、无断丝、断股现象3）、现场组对吊装注意事项：1吊车吊装时下面不得有人，远离吊车3米以上。4）、立柱吊装热轧无缝钢管柱利用10吨半挂运输至安装位置，到现场后再组对成整体，利用16吨汽车吊进行装卸。现场组对位置选择在安装位置旁空旷地带，然后进行吊装。 由于广告牌安装位置站车条件较好，此时回转半径7米、起吊高度为19米，卷管立柱重约8吨,利用25吨汽车吊可将卷管立柱整体吊装到位。缆风绳调整立柱垂直度,经纬仪校验立柱安装垂直度10mm。单面广告牌立柱重量较小，吊装容易，须保证其安装垂直度。5）、广告牌骨架现场组装广告牌骨架到现场后再组对成整体，现场组对位置选择在单车道（以减少破坏草坪）然后进行吊装。立柱吊装好后,将广告牌骨架和支撑A、B、C在安装位置地面组装成整体，利用3个10吨倒链将广告牌骨架和支撑缓慢、均应提升到位，倒链挂点设在立柱顶端。提升过程中，每200mm稍停，检查广告牌骨架是否倾斜，调整后继续提升，致至到安装位置为止。整个提升过程由专人指挥，并配以哨子统一作业。6）、广告牌骨架与立柱焊接三面广告牌骨架整体提升到位,找正后立即进行广告牌骨架与卷管立柱的焊接，确保焊接牢固后方可松钩。单面广告牌骨架吊装时，需对绑扎点角钢进行加固。7）、灯架及其它构件安装按图将灯架及其它构件安装完成。六、施工作业计划1、人员计划主要劳工力安排计划表序 号工种名称单 位数量进场时间1焊 工人3根据进度计划进场2砼 工人5根据进度计划进场3钢筋工人5根据进度计划进场4油漆工人12根据进度计划进场5普 工人10根据进度计划进场6机操工人5根据进度计划进场7电 工人2根据进度计划进场8管理人员人2根据进度计划进场2、主要机具计划表主要机具使用计划表序号机械或设备名称单位数量使用阶段1混凝土搅拌机及地泵台1基础施工阶段2钢筋加工机械套1基础施工极端3汽车吊台1钢结构吊装阶段4锻压设备套1钢结构加工阶段5切割机械设备套1钢结构加工阶段6A类电焊机台1钢结构加工阶段7B类电焊机台1钢结构加工阶段8C类电焊机台1钢结构加工阶段9焊条烘干箱个1钢结构加工阶段10焊条保温桶只2钢结构加工阶段11角向砂轮磨光机台3钢结构加工阶段12尖头锤把3钢结构加工阶段七、施工安全要求 所有作业人员需持有国家劳动部门认可的上岗证。 对职工经常进行安全教育，进入施工现场必须戴安全帽。 按规定穿戴劳保用品上岗，不得穿拖鞋进入施工现场。 坚持高空作业系安全带，双层作业设隔离层。 吊装工作中，吊物下方不得站人。 各种材料堆放稳妥，以防倾斜和滚动。 施工机械和电气设备要有专人操作和维护，不得带病运转和超负荷工作。 为防止高空坠落，高空作业时，必须正确使用安全带。 高空用气割或电焊切割时，应采取措施防止割下的金属或火花落下伤人。 高空作业的设施、设备，必须在施工前进行检查，确认其完好方能投入使用。 攀登和悬空作业人员，必须经过专业技术培训及专业考试合格，并必须定期对其进行体检。 雨天、风力大于四级、夜晚等情况，尽量避免高空作业。 防腐涂装施工现场或车间不允许堆放易燃物品，并远离易燃物品仓库。 防腐涂装施工现场或车间，必须具备有消防水源和消防器材。 油漆作业时，施工人员应戴防毒口罩或防毒面具，对接触性的侵害，施工人员需穿工作服，戴手套和防护眼镜等，尽量不与溶剂接触。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落13广州普邦园林股份有限公司
