AQ7280-介绍(北京航天横河光时域检测仪).pptx

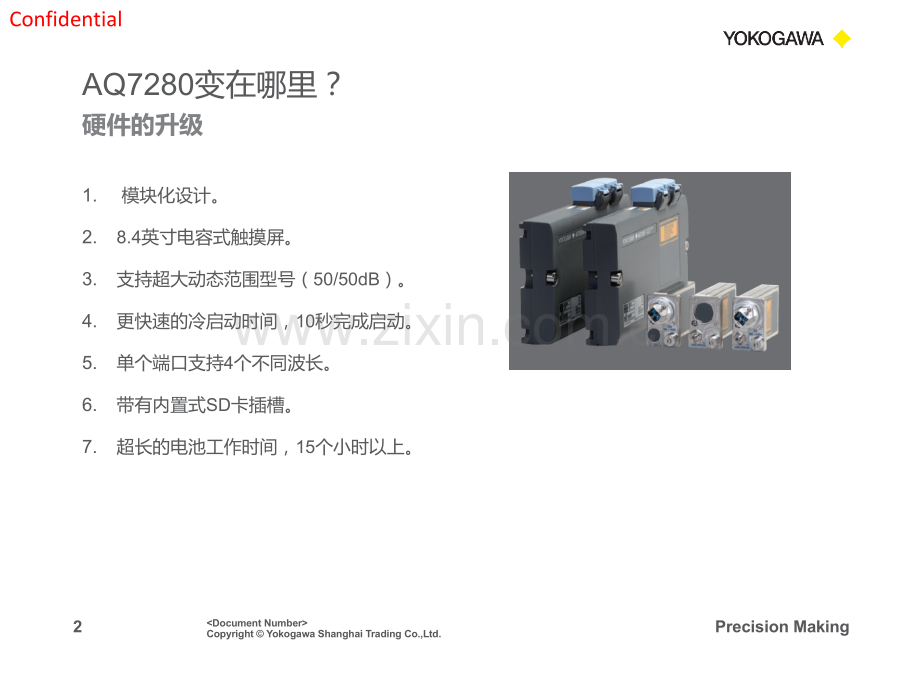

1Precision Making1Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.ConfidentialAQ7280 介绍OTDR应用技术本部应用技术本部应用技术本部应用技术本部2014-9-172014-9-172014-9-172014-9-172Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.ConfidentialAQ7280变在哪里？1.模块化设计。2.8.4英寸电容式触摸屏。3.支持超大动态范围型号（50/50dB）。4.更快速的冷启动时间，10秒完成启动。5.单个端口支持4个不同波长。6.带有内置式SD卡插槽。7.超长的电池工作时间，15个小时以上。硬件的升级3Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.ConfidentialAQ7280变在哪里？1.多任务工作摸式。2.Smart Mapper功能，PON网络的智能测量。3.鹰眼测量摸式，提高长距离定位精度。4.无线数据传输功能，智能手机连接APP。5.测量报告实时在线生成功能。6.多芯光纤测量项目管理功能。软件的升级4Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.ConfidentialAQ7280在细节上的提升请欧洲专门的设计公司对OTDR内图标进行全新设计。凸显Precision Making的专业性。对软件图标风格的重新设计初期设计风格新设计风格5Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.Confidential操作上的独特之处在OTDR测量时可以同时打开光功率计、红光源或光纤端面检查仪功能。多任务工作摸式6Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.Confidential操作上的独特之处Smart Mapper功能用不同的脉宽对PON网络深入分析，可以图标与曲线显示网络结构。7Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.Confidential操作上的独特之处鹰眼测量摸式，提高长距离定位精度8Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.Confidential出色的性能短距离测量效果对3米长跳线测量后自动分析结果9Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.Confidential出色的性能近距离事件的分析两根3米跳线，法兰连接后自动分析的结果。10Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.Confidential操作上的独特之处无线数据传输功能，智能手机连接APP11Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.Confidential操作上的独特之处测量报告实时在线生成功能只需点击 图标，直接生成报告 12Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.Confidential操作上的独特之处多芯光纤项目管理功能13Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.Confidential丰富的型号9种OTDR模块型号14Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.Confidential丰富的型号各类功率计/红光源 选件15Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.Confidential性能的提升项目目AQ7275735032AQ7280AQ7282A动态范围37/35dB(Typ.)38/36dB屏幕8.4英寸TFT-LCD8.4英寸(TFT-LCD,多点触摸)采样分辨率5cm2cm采样点数50,000256,000事件盲区0.8m0.6m衰减盲区7/8m3.5/4m损耗精度0.05dB/dB0.03dB/dB重量2.8Kg2.6Kg距离误差（1+2x10-5xRange+1SMP)(0.75+2x10-5xRange+1SMP)VS AQ727516Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.Confidential竞争分析项目目AQ7280AQ7282AFTB-1FTB-720MAXTesterFTB-720MAXTester715B显示8.4英寸7英寸7英寸7英寸触摸屏类型电容式，多点触摸电阻式电阻式电阻式采样点数256000256000256000256000动态范围38/36dB36/34dB36/34dB30/28/28事件盲区0.6m0.8m0.8m1m衰减盲区3.5/4m5/5m5/5m4m损耗精度0.03dB/dB0.03dB/dB0.03dB/dB0.05dB/dB最高采样分辨率2cm4cm4cm4cm电池时间15小时8小时12小时12小时VS EXFO17Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.Confidential竞争分析项目目AQ7280AQ7282AFTB-1FTB-720MAXTesterFTB-720MAXTester715B多任务模式有无无无Smart Mapper选配选配选配选配预约测量有无无无鹰眼模式有无无无距离量程误差2x10-52.5x10-52.5x10-55x10-5100Km精度2.77m*5.75m5.75m10.75mVS EXFO*鹰眼测量模式打开18Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.Confidential在线网络资源最新产品信息 操作手册与升级软件下载 19Precision Making Copyright Yokogawa Shanghai Trading Co.,Ltd.ConfidentialThank you20Precision Making谢谢大家好20
