使用Autocad软件的工程绘图项目教程项目一吊钩零件平面图形的绘制ok.pptx

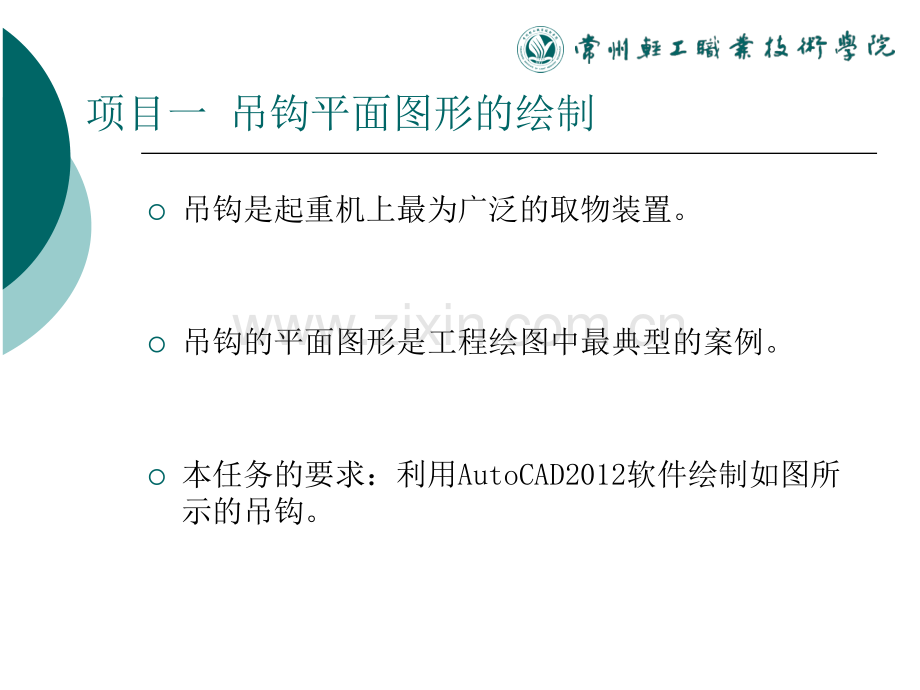

项目一 吊钩平面图形的绘制任务引入任务引入图1-1 吊钩项目一 吊钩平面图形的绘制吊钩是起重机上最为广泛的取物装置。吊钩的平面图形是工程绘图中最典型的案例。本任务的要求：利用AutoCAD2012软件绘制如图所示的吊钩。项目一 吊钩平面图形的绘制技能点技能点具有使用绘图命令和编辑命令绘制平面图形的能力具有灵活使用对象捕捉功能、正交模式精确绘制图形的能力知识点知识点直线、圆、圆弧命令偏移、修剪、圆角、倒角命令对象捕捉等项目一 吊钩平面图形的绘制任务分析任务分析分析吊钩尺寸，选A4图幅。吊钩的平面图形由直线和圆弧围成，使用绘图工具栏中的直线命令完成基准线的绘制。使用修改工具栏中的偏移命令完成23、30轮廓线的绘制，使用绘图工具栏中的圆命令完成圆弧R48、40等圆弧的绘制。使用修改工具栏中的圆角命令完成R60、R40、R4的圆弧绘制。在绘制图形过程中灵活运用修改工具栏中的裁剪命令。使用对象捕捉功能精确绘制吊钩的平面图形。项目一 吊钩平面图形的绘制相关知识相关知识1 1、启动、启动AutoCAD 2012AutoCAD 2012双击桌面AutoCAD 2012中文版快捷图标按钮选择【开始】【程序】【Autodesk】【AutoCAD 2012 Simplified Chinese】【AutoCAD 2012】命令，启动AutoCAD 2012软件，弹出AutoCAD 2012用户界面。如图1-2所示，包括标题栏、菜单栏、工具栏、绘图窗口、命令行窗口、状态栏和工具选项板等内容。项目一 吊钩平面图形的绘制图1-2 AutoCAD“二维草图与注释”界面项目一 吊钩平面图形的绘制相关知识相关知识2 2、直线命令、直线命令。功能：功能：使用 LINE 命令，可以创建一系列连续的直线段。每条线段都是可以单独进行编辑的直线对象，如图1-5所示。图1-3 直线功能项目一 吊钩平面图形的绘制相关知识相关知识2 2、直线命令、直线命令。命令执行方式：命令执行方式：单击菜单【绘图（D）】【直线（L）】命令。单击【绘图】工具栏中的【直线】按钮。命令：Line或L执行直线命令后，命令行将显示 以下提示：指定第一个点:指定点或 按Enter键从上一条绘制的直线或圆弧 继续继续绘制 指定下一点或 关闭(C)/放弃(U):项目一 吊钩平面图形的绘制相关知识相关知识2 2、直线命令、直线命令。绘制直线方式：绘制直线方式：利用“对象捕捉”功能画线 打开打开【对象捕捉对象捕捉】模式：模式：单击状态栏中的【对象捕捉】按钮，或右键单击【对象捕捉】按钮，选择启用（E）或直接按F3键，打开【对象捕捉】模式。设置设置【对象捕捉对象捕捉】模式：模式：鼠标右键单击【对象捕捉】按钮，在弹出的快捷菜单中单击【设置】，打开【草图设置】对话框，勾选“端点”、“中点”、“圆心”等，如图1-4所示。在绘图时即可被精确捕捉，单击【确定】按钮，完成【对象捕捉】设置。项目一 吊钩平面图形的绘制相关知识相关知识图1-4草图设置对话框项目一 吊钩平面图形的绘制相关知识相关知识2 2、直线命令、直线命令。绘制直线方式：绘制直线方式：用“自动追踪”功能画线 打开打开【自动追踪】模式：模式：右键单击【极轴追踪】按钮，选择启用（E）或直接按F10键，打开【极轴追踪】模式。设置设置【极轴追踪】模式：模式：鼠标右键单击【极轴追踪】按钮，在弹出的快捷菜单中单击【设置】，打开【草图设置】对话框。如图1-5所示。项目一 吊钩平面图形的绘制相关知识相关知识图1-5 极轴追踪模式项目一 吊钩平面图形的绘制相关知识相关知识2 2、直线命令、直线命令。绘制直线方式：绘制直线方式：在“动态输入”模式下直接输入直线起点和端点 在命令行直接输入直线起点和端点坐标 绘制水平或竖直线，则给定起点后，在“正交”方式下输入直线长度即可。项目一 吊钩平面图形的绘制相关知识相关知识3 3、圆命令、圆命令。功能：功能：创建圆 命令执行方式：命令执行方式：菜单:单击【绘图(D)】圆(C)【圆心、半径(R)】工具栏:【绘图】工具栏中的【圆】按钮 命令：C 选项说明：选项说明：执行【圆】命令后，命令提示行显示：各种选项含义如图1-6所示。项目一 吊钩平面图形的绘制相关知识相关知识图1-6圆的绘制方式项目一 吊钩平面图形的绘制相关知识相关知识4 4、矩形命令、矩形命令。功能：功能：创建矩形多段线 命令执行方式：命令执行方式：单击菜单【绘图（D）】【矩形（G）】。单击【绘图】工具栏中的【矩形】按钮。命令：rectang 项目一 吊钩平面图形的绘制相关知识相关知识4 4、矩形命令、矩形命令。选项说明及含义：选项说明及含义：如图1-7所示图1-7 各种选项下画出的多种形式矩形项目一 吊钩平面图形的绘制相关知识相关知识5 5、偏移对象、偏移对象 功能：功能：创建同心圆、平行线和平行曲线。可以在指定距离或通过一个点偏移对象。偏移对象后，可以使用修剪和延伸这种有效的方式来创建包含多条平行线和曲线的图形。为了使用方便，OFFSET 命令将重复。要退出该命令，请 Enter 键。命令执行方式：命令执行方式：单击菜单【修改（M）】【偏移（S）】。单击【修改】工具栏中的【偏移】按钮。命令：offset或o项目一 吊钩平面图形的绘制相关知识相关知识5 5、偏移对象、偏移对象命令执行方式：命令执行方式：执行【偏移】命令后，命令提示行显示：当前设置:删除源=当前值 图层=当前值 OFFSETGAPTYPE=当前值 指定偏移距离或 通过(T)/删除(E)/图层(L):指定距离、输入选项或按 Enter 键 选择要偏移的对象，或 退出(E)/放弃(U):选项说明：选项说明：偏移距离：在距现有对象指定的距离处创建对象，如图1-8所示项目一 吊钩平面图形的绘制相关知识相关知识图1-7 所示通过输入偏移距离偏离对象项目一 吊钩平面图形的绘制相关知识相关知识5 5、偏移对象、偏移对象 通过（T）：指定通过点来偏移对象。如图1-8所示图1-8 通过指定点偏移对象项目一 吊钩平面图形的绘制相关知识相关知识6 6、选择对象、选择对象 使用鼠标单击选择对象矩形选择框选择 多边形窗口选择 指定选择栏 快速选择项目一 吊钩平面图形的绘制任务实施任务实施一、进入AutoCAD，切换到AutoCAD经典工作空间 如图1-9，图1-10所示。图1-9 切换工作空间项目一 吊钩平面图形的绘制图1-10 AutoCAD经典绘图环境项目一 吊钩平面图形的绘制任务实施任务实施二、图线设置二、图线设置1 1、新建图层、新建图层 单击【格式】【图层】，弹出【图层属性管理器】对话框。如图1-11所示项目一 吊钩平面图形的绘制1-11 图层特性管理器任务实施任务实施项目一 吊钩平面图形的绘制 单击【图层属性管理器】对话框中的【新建图层】按钮，在图层列表中出现新的图层，图层名为图层1，如图1-12所示。图1-12 图层列表任务实施任务实施项目一 吊钩平面图形的绘制2 2、颜色设置、颜色设置 双击图层1，图层1的名称变为可编辑，将图层名该为dhx，单击颜色栏目下的 ，弹出【选择颜色】对话框，选择红色，如图1-13所示。单击【确定】按钮，返回到【图层属性管理器】对话框。任务实施任务实施项目一 吊钩平面图形的绘制图1-13 选择颜色对话框任务实施任务实施项目一 吊钩平面图形的绘制3 3、线型设置、线型设置 单击线型栏目下的dhx图层的，弹出【选择线型】对话框，如图1-14所示单击，弹出【加载或重载线型】对话框，在列表中选择“CENTER”，如图1-15所示，单击【确定】，返回到【选择线型】对话框，此时【选择线型】对话框中多了一行CENTER线型，单击CENTER，单击【确定】按钮，返回到【图层属性管理器】对话框中。任务实施任务实施项目一 吊钩平面图形的绘制图1-14 选择线型对话框图1-15加载或重载线型对话框任务实施任务实施项目一 吊钩平面图形的绘制3 3、线型设置、线型设置 单击线宽栏中的线宽，弹出【线宽对话框】，选择0.20mm，单击确定，返回到【图层属性管理器】对话框。单击0层，单击线宽栏中的默认，在【线宽】对话框中，将线宽改为0.40mm。单击【确定】按钮，图线设置完毕。任务实施任务实施项目一 吊钩平面图形的绘制任务实施任务实施三、图框的绘制三、图框的绘制1 1、图纸幅面的选择：、图纸幅面的选择：分析吊钩的图形尺寸，确定选择A4图幅。单击菜单栏【格式】【图形界限】，直线图形界限设置命令，命令提示行显示：项目一 吊钩平面图形的绘制任务实施任务实施2 2、绘制图框：、绘制图框：单击【绘图】工具栏上的【矩形】命令按钮，执行【矩形】绘制命令，命令提示行显示：单击缩放工具栏中的全部缩放 按钮，执行【全图缩放】命令，命令行显示：项目一 吊钩平面图形的绘制如图1-16所示，缩放后矩形布满整个绘图区。图1-16 图框绘制任务实施任务实施项目一 吊钩平面图形的绘制任务实施任务实施四、绘制基准线四、绘制基准线1 1、将dhx图层设为当前图层，在【图层】工具栏中单击dhx图层，将此图层置为当前图层，如图1-17所示。图1-17 图层设为当前图层项目一 吊钩平面图形的绘制任务实施任务实施四、绘制基准线四、绘制基准线2 2、单击【绘图】工具栏中的【直线】按钮，按键盘上的F8键，打开【正交】模式，在矩形框内大致位置单击直线第一点，将直线向右侧拉成一定的程度，然后单击，确定直线第二点，回车，完成水平线绘制。回车，重复执行直线命令，在水平线的上方单击确定直线第一点，然后将直线向下拉成一定的长度，单击，完成竖直线的绘制。如图如图 1-18（a）所示 项目一 吊钩平面图形的绘制图1-18基准线绘制任务实施任务实施项目一 吊钩平面图形的绘制任务实施任务实施四、绘制基准线四、绘制基准线2 2、单击【修改】工具栏中的【偏移】按钮，执行偏移命令，在命令提示行输入90，回车，选择水平线，在水平线的下方单击，完成水平线的偏移，回车结束命令；回车，重复执行偏移命令，在命令提示行输入9，回车，选择竖直线，在竖直线的右侧单击，完成竖直线的偏移，回车结束命令；回车重复偏移命令，将下方水平线向下偏移15，如图1-18（b）。使用拉长命令，调整各基准线，如图1-18（c）所示。项目一 吊钩平面图形的绘制任务实施任务实施五、绘制轮廓线五、绘制轮廓线1 1、将、将0 0层设为当前图层层设为当前图层 单击图层工具栏中的图层控制，选择0图层，即将0层置为当前图层。2 2、绘制、绘制R48R48、4040的圆弧的圆弧 单击【绘图】工具栏中的【圆】按钮，按键盘上的F3键，打开【对象捕捉】模式，选择图1-18（c）中所示的中心线的交点1绘制40的圆，选择图1-18（c）中所示的中心线的交点2绘制R48的圆。项目一 吊钩平面图形的绘制任务实施任务实施五、绘制轮廓线五、绘制轮廓线3 3、使用偏移命令绘制、使用偏移命令绘制2323、3030的轮廓线的轮廓线 单击【修改】工具栏中的【偏移】按钮，在命令提示行输入11.5，选择竖直的中心线，在左侧单击一次，在右侧单击一次，在中心线的两侧分别出现一条偏移的直线，回车结束命令。单击【修改】工具栏中的偏移】按钮，在命令提示行输入15，选择竖直的中心线，在左侧单击一次，在右侧单击一次，在中心线的两侧分别出现一条偏移的直线，回车结束命令。项目一 吊钩平面图形的绘制任务实施任务实施五、绘制轮廓线五、绘制轮廓线3 3、用偏移命令绘制、用偏移命令绘制2323、3030的轮廓线的轮廓线 单击【修改】工具栏中的偏移】按钮，在命令提示行输入38，选择水平的中心线，在上方单击，绘制上轮廓线，回车结束命令。绘制的图形如图1-19所示。单击【修改】工具栏中的【修剪】按钮，选取修剪边，如图1-20，回车，从线段的端点开始单击需要删除的线条，单击后的线条既消失。修剪后的图形如图1-21所示。项目一 吊钩平面图形的绘制任务实施任务实施图1-19图1-20图1-21项目一 吊钩平面图形的绘制任务实施任务实施五、绘制轮廓线五、绘制轮廓线4 4、用圆角命令完成、用圆角命令完成R40R40、R60R60、R3.5R3.5的圆弧绘制的圆弧绘制 单击【修改】工具栏中的【圆角】按钮，在命令提示行输入R，回车，输入半径40，回车，单击如图1-22（a）所示的两条线的方框所示处，即可完成R40圆弧的绘制，同时结束命令，如图1-22（c）。绘制R3.5的圆角，单击【修改】工具栏中的【圆角】按钮，在命令提示行输入r，回车，输入3.5，回车，输入t，回车，输入n，回车，选择直角的两个边，完成R3.5圆角的绘制，同样的方法完成另外一个R3.5圆角的绘制；使用修剪命令，修剪掉多余线条，修剪后的图形如图1-22（d）所示。项目一 吊钩平面图形的绘制任务实施任务实施图1-22 R40、R60、R3.5圆弧的绘制 项目一 吊钩平面图形的绘制任务实施任务实施五、绘制轮廓线五、绘制轮廓线5 5、绘制、绘制C2C2倒角倒角 单击【修改】工具栏中的【倒角】按钮，在命令提示行输入d，回车，输入2，再回车，输入2，单击倒角处的直角两个边，完成倒角C2，如图1-23（a）所示；用同样的方法完成另外一个倒角，如图1-23（b）所示；使用直线命令，捕捉两个端点，完成倒角处的绘制，如图1-23（c）所示。项目一 吊钩平面图形的绘制任务实施任务实施图1-23 倒角C2及R40圆弧的绘制项目一 吊钩平面图形的绘制任务实施任务实施五、绘制轮廓线五、绘制轮廓线6 6、绘制、绘制R40R40、R23R23、R4R4的圆弧的圆弧 1）绘制R40的圆弧。以40的圆心为圆心，使用圆命令绘制一个R60的圆，与最下面的水平基准线相交，再以该交点为圆心，使用圆命令绘制R40的圆，删除R60的圆。绘制过程如图1-23bd所示。项目一 吊钩平面图形的绘制任务实施任务实施五、绘制轮廓线五、绘制轮廓线6 6、绘制、绘制R40R40、R23R23、R4R4的圆弧的圆弧 2）绘制R23的圆弧 以R48的圆心为圆心，使用圆命令绘制一个R71的圆，与中心线相交，再以该交点为圆心，使用圆命令绘制R23的圆，删除R71的圆。绘制过程如图1-24所示项目一 吊钩平面图形的绘制任务实施任务实施图1-24 R23圆弧的绘制项目一 吊钩平面图形的绘制任务实施任务实施五、绘制轮廓线五、绘制轮廓线6 6、绘制、绘制R40R40、R23R23、R4R4的圆弧的圆弧 3）绘制R4的圆弧 使用圆角命令绘制R4的圆弧，单击修改工具栏中的圆角按钮，输入r，回车，输入4，回车，输入t，回车，输入t，回车，选取R23、R40的圆，完成R4圆弧的绘制。如图1-25所示。4）修剪多余线条，执行修剪命令，选择如图1-26 a所示的边线为修剪边，回车，单击多余线条，修剪后图形如图1-26b所示项目一 吊钩平面图形的绘制任务实施任务实施图1-25R4圆弧的绘制图1-26 完成图形底稿项目一 吊钩平面图形的绘制任务实施任务实施六、检查并调整图形六、检查并调整图形1 1、调整图层、调整图层 将所有的轮廓线置为0层，敲键盘上的ESC键，取消选择，调整后的图层如图1-27（b）所示，单击状态工具栏中的显示/隐藏线宽，图线线宽显示，如图1-27（c）。2、调整图形调整图形 单击修改拉长，命令提示行输入dy，选择需要调整的线段，将中心线调整到伸出图形之外3-5mm，调整后的图形如图1-28所示，吊钩的平面图形绘制完毕。项目一 吊钩平面图形的绘制任务实施任务实施图1-27 线型调整图1-26 吊钩项目一 吊钩平面图形的绘制任务实施任务实施七、存盘七、存盘 单击菜单栏【文件】【另存为（A）】，弹出【图形另存为】对话框，在【文件名】栏输入“吊钩”，如图1-27所示。图1-27 图形另存为对话框项目一 吊钩平面图形的绘制技能训练技能训练绘制如图所示零件平面图形：绘制如图所示零件平面图形：
