CAD考试规则评分标准.doc

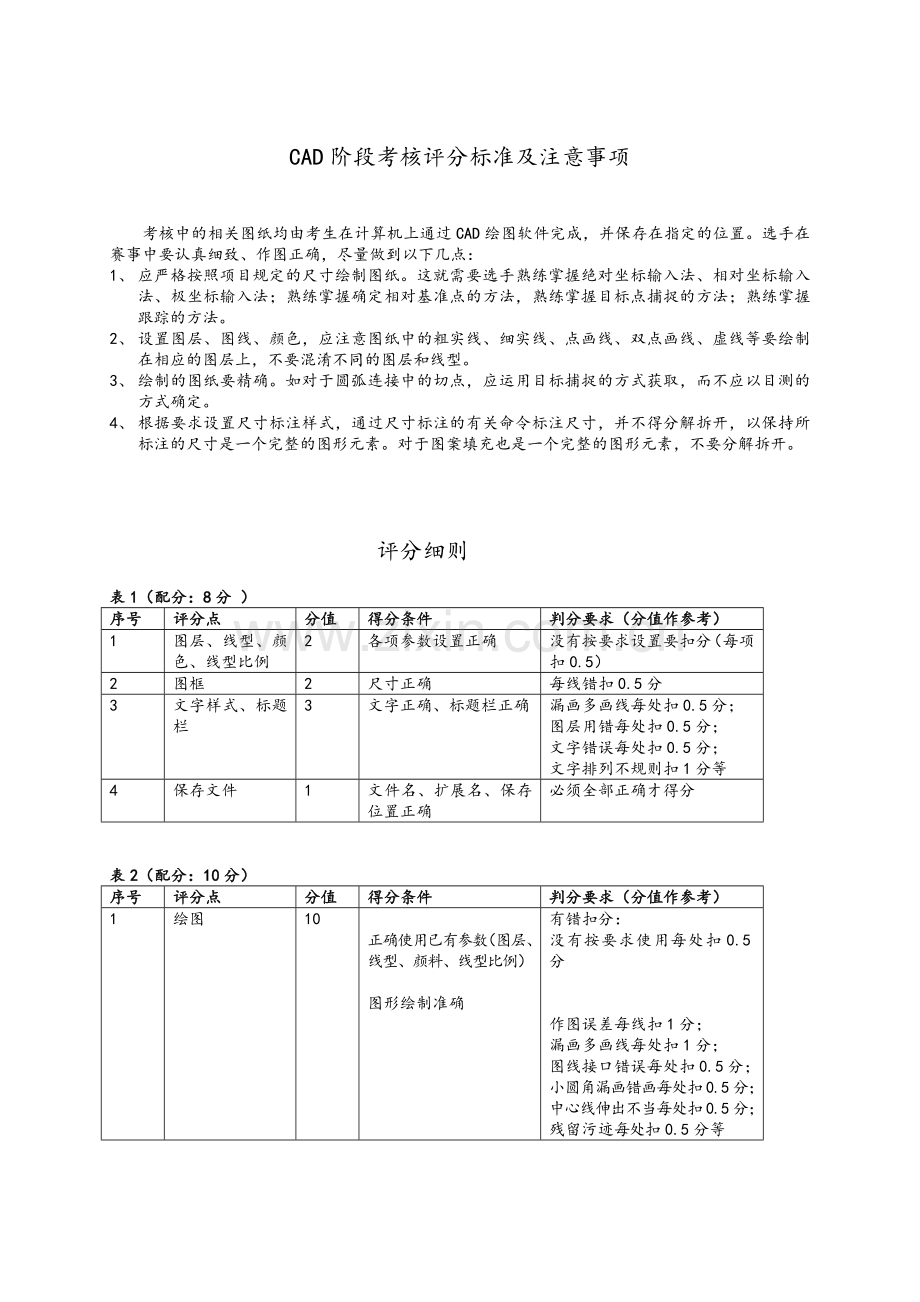

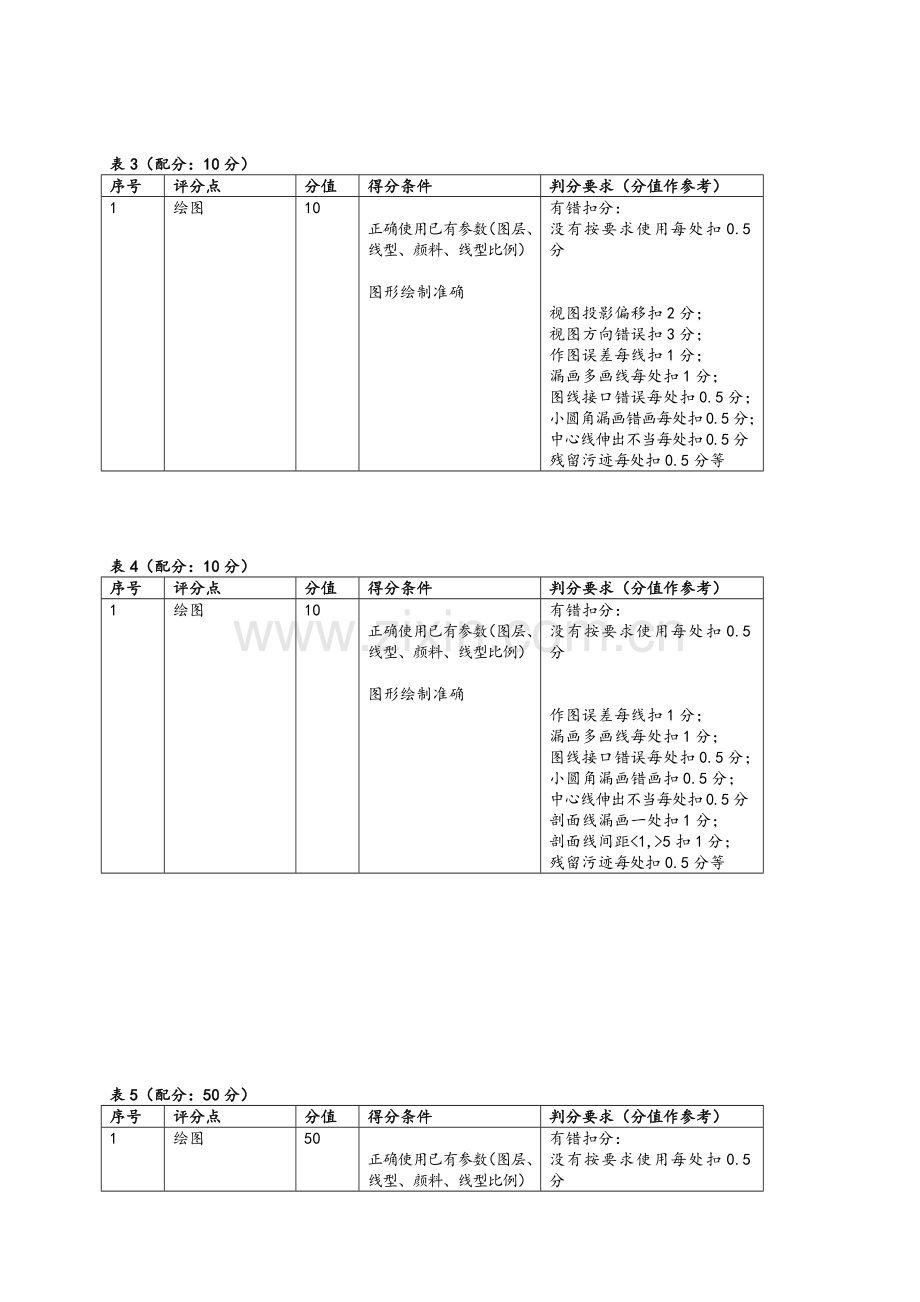

CAD阶段考核评分标准及注意事项考核中的相关图纸均由考生在计算机上通过CAD绘图软件完成，并保存在指定的位置。选手在赛事中要认真细致、作图正确，尽量做到以下几点：1、 应严格按照项目规定的尺寸绘制图纸。这就需要选手熟练掌握绝对坐标输入法、相对坐标输入法、极坐标输入法；熟练掌握确定相对基准点的方法，熟练掌握目标点捕捉的方法；熟练掌握跟踪的方法。2、 设置图层、图线、颜色，应注意图纸中的粗实线、细实线、点画线、双点画线、虚线等要绘制在相应的图层上，不要混淆不同的图层和线型。3、 绘制的图纸要精确。如对于圆弧连接中的切点，应运用目标捕捉的方式获取，而不应以目测的方式确定。4、 根据要求设置尺寸标注样式，通过尺寸标注的有关命令标注尺寸，并不得分解拆开，以保持所标注的尺寸是一个完整的图形元素。对于图案填充也是一个完整的图形元素，不要分解拆开。评分细则表1（配分：8分 ）序号评分点分值得分条件判分要求（分值作参考）1图层、线型、颜色、线型比例2各项参数设置正确没有按要求设置要扣分（每项扣0.5）2图框2尺寸正确每线错扣0.5分3文字样式、标题栏3文字正确、标题栏正确漏画多画线每处扣0.5分；图层用错每处扣0.5分；文字错误每处扣0.5分；文字排列不规则扣1分等4保存文件1文件名、扩展名、保存位置正确必须全部正确才得分表2（配分：10分）序号评分点分值得分条件判分要求（分值作参考）1绘图10正确使用已有参数（图层、线型、颜料、线型比例）图形绘制准确有错扣分：没有按要求使用每处扣0.5分作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画每处扣0.5分；中心线伸出不当每处扣0.5分；残留污迹每处扣0.5分等表3（配分：10分）序号评分点分值得分条件判分要求（分值作参考）1绘图10正确使用已有参数（图层、线型、颜料、线型比例）图形绘制准确有错扣分：没有按要求使用每处扣0.5分视图投影偏移扣2分；视图方向错误扣3分；作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画每处扣0.5分；中心线伸出不当每处扣0.5分残留污迹每处扣0.5分等表4（配分：10分）序号评分点分值得分条件判分要求（分值作参考）1绘图10正确使用已有参数（图层、线型、颜料、线型比例）图形绘制准确有错扣分：没有按要求使用每处扣0.5分作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画扣0.5分；中心线伸出不当每处扣0.5分剖面线漏画一处扣1分；剖面线间距5扣1分；残留污迹每处扣0.5分等表5（配分：50分）序号评分点分值得分条件判分要求（分值作参考）1绘图50正确使用已有参数（图层、线型、颜料、线型比例）图形绘制准确粗糙度代号正确尺寸标注正确有错扣分：没有按要求使用每处扣0.5分视图投影偏移扣2分；视图方向错误扣3分；作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画扣0.5分；中心线伸出不当每处扣0.5分剖面线漏画错画一处扣1分；剖面线间距5扣1分；螺纹错误每处扣1分；断面图错误每处扣2分；文字错误每字扣0.5分；文字排列不规则扣1分；剖视、向视符号错误扣0.5分；残留污迹每处扣0.5分等粗糙度代号尺寸不准确扣1分；属性块不正确扣2分；粗糙度代号标注不准确每处扣0.5分；尺寸变量错误每项扣2分；错、漏、R等符号扣1分；错注漏注尺寸每处扣1分表7（第六题，配分：12分）序号评分点分值得分条件判分要求（分值作参考）1绘图12正确使用已有参数（图层、线型、颜料、线型比例）图形绘制准确尺寸标注正确有错扣分：没有按要求使用每处扣0.5分视图投影偏移扣2分；视图方向错误扣3分；作图误差每线扣1分；漏画多画线每处扣1分；图线接口错误每处扣0.5分；小圆角漏画错画扣0.5分；中心线伸出不当每处扣0.5分剖面线漏画错画一处扣1分；剖面线间距5扣1分；螺纹错误每处扣1分；文字错误每字扣0.5分；文字排列不规则扣1分；剖视、向视符号错误扣0.5分；残留污迹每处扣0.5分等尺寸变量错误每项扣2分；错、漏、R等符号扣1分；错注漏注尺寸每处扣1分；
