CAD主要材料表代码和名称-(2).doc

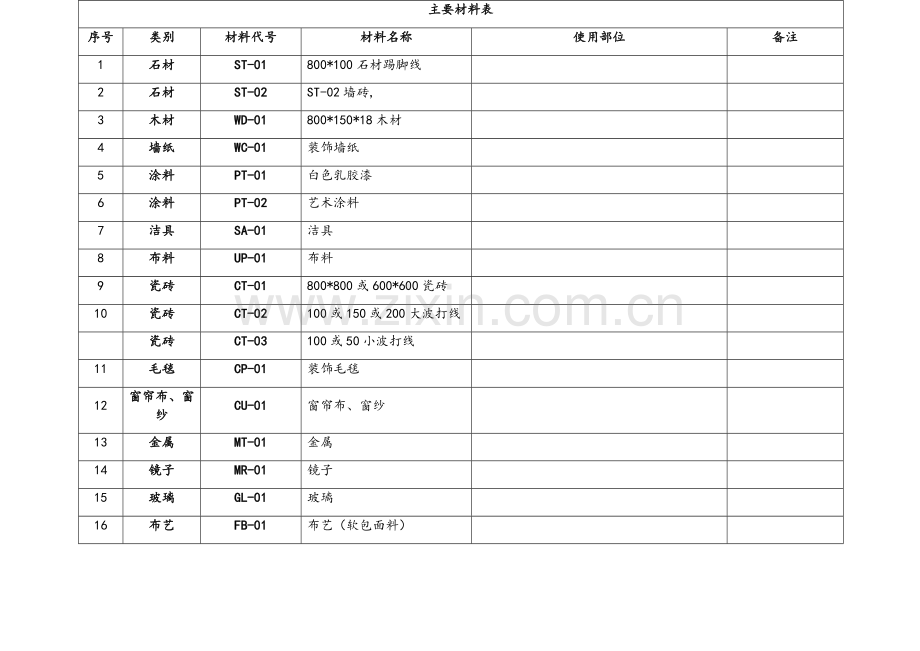

主要材料表
序号
类别
材料代号
材料名称
使用部位
备注
1
石材
ST-01
800*100石材踢脚线

2
石材
ST-02
ST-02墙砖,

3
木材
WD-01
800*150*18木材

4
墙纸
WC-01
装饰墙纸

5
涂料
PT-01
白色乳胶漆

6
涂料
PT-02
艺术涂料

7
洁具
SA-01
洁具

8
布料
UP-01
布料

9
瓷砖
CT-01
800*800或600*600瓷砖

10
瓷砖
CT-02
100或150或200大波打线

瓷砖
CT-03
100或50小波打线

11
毛毯
CP-01
装饰毛毯

12
窗帘布、窗纱
CU-01
窗帘布、窗纱

13
金属
MT-01
金属

14
镜子
MR-01
镜子

15
玻璃
GL-01
玻璃

16
布艺
FB-01
布艺（软包面料）

17
布艺
FB-02
布艺（软包面料）背景墙

18
石膏板
PL-01
9.5MM厚石膏板

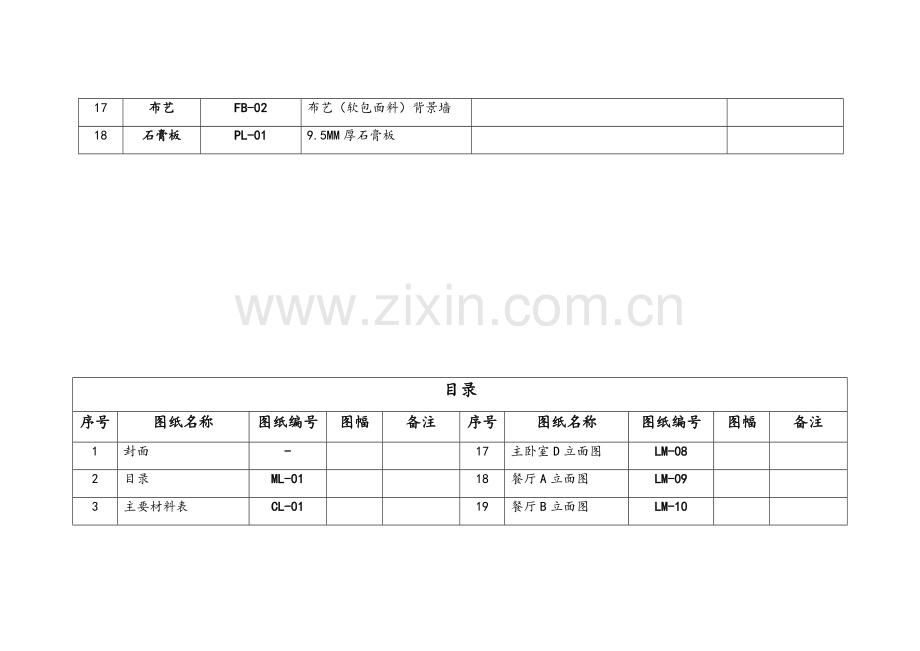

目录
序号
图纸名称
图纸编号
图幅
备注
序号
图纸名称
图纸编号
图幅
备注
1
封面
-

17
主卧室D立面图
LM-08

2
目录
ML-01

18
餐厅A立面图
LM-09

3
主要材料表
CL-01

19
餐厅B立面图
LM-10

4
室内装饰设计说明
SM-1

20
餐厅C立面图
LM-11

5
原始平面图
PM-01

21
餐厅D立面图
LM-12

6
平面布置图
PM-02

22
电视背景墙剖面图
DL-01

7
地面铺装图
PM-03

23
客厅顶棚剖面图
DL-02

8
顶棚平面图
PM-04

24
主卧室顶棚剖面图
DL-03

9
顶棚灯具布置图
PM-05

25
餐厅顶棚剖面图
DL-04

10
客厅A立面图
LM-01

26
大样图（一）
DY-01

11
客厅B立面图
LM-02

27
大样图（二）
DY-02

12
客厅C立面图
LM-03

28
大样图（三）
DY-03

13
客厅D立面图
LM-04

14
主卧室A立面图
LM-05

15
主卧室B立面图
LM-06

16
主卧室C立面图
LM-07

室内装饰设计说明
一、 工程概况
1.1 本工程为某户型三室一厅室内之客厅、主卧室、餐厅装饰装修设计施工图。结构类型：钢筋砼框架剪力墙结构，层高3.00m，梁高400mm，楼板结构厚度100mm，墙体厚度240mm，室内抹灰厚度20mm，窗台高900mm。
1.2 本工程设计风格为简欧风格精装修。
二、设计依据
2.1 《房屋建筑制图统一标准》GB/T50001-2017
2.2 《房屋建筑室内装饰装修制图标准》JGJ/T244-2011
2.3 《住宅室内装饰装修设计规范》JBJ367 -2015
2.4 《建筑内部装修设计防火规范》GB50222-2017
2.5 《住宅室内装饰装修工程质量验收规范》JGJ/T304-2013
2.6 《民用建筑工程室内环境污染控制规范》GB50325-2010
三、施工说明
3.0基层墙面弹1.00m水平线做装修基准线。
3.1 地面工程
3.1.1 地砖铺贴前应先进行放线排板，铺装形式应符合设计要求。
3.1.2 客厅、餐厅用600*600*10瓷砖，铺地构造厚度40mm，做法见构造详图。
3.1.3 主卧室用实木地板808*152*18mm，采用木龙骨铺贴。
3.1.4 客厅、餐厅踢脚线用1.00mm厚不锈钢成品，高80mm。
3.1.5 过门石用20mm厚花岗岩，石材铺贴前应做防护背涂处理，避免出现泛碱现象。
（看情况）3.1.6 厨卫多水房间，地面做防水层，地面低于相邻房间20mm，地漏四周300mm范围内做1%~2%坡度坡向地漏。
3.2 吊顶工程
3.2.1 吊顶标高线按照设计，弹线应清楚，位置准确，其水平允许偏差± 5mm。
3.2.2 吊顶采用50轻钢龙骨、12厚纸面石膏板；局部造型骨架采用木龙骨。
轻钢龙骨吊筋Φ8@900，距墙边200设吊筋。各构件连接、固定详见施工图。
3.2.3 所有木件应做防腐处理，防火处理。
3.3 墙面工程
3.3.1 墙面装饰应在墙面隐蔽工程验收合格后进行，背板紧贴的墙面需做防潮处理，钉眼做防锈处理。
（看情况）3.3.2 高湿度房间（厨卫）墙面应做防水层，构造做法详见施工图。
3.3.3 石材本身无刮痕、风化等缺陷。干挂前做防背涂处理，按设计开槽，龙骨采用40角钢。
3.3.4 涂料墙面采用腻子二道，环保涂料二道，做法见构造详图。
3.3.5 壁纸墙面采用防碱涂料一道，腻子打底二道，环保壁纸饰面。
3.4 门窗工程
3.4.1 门窗玻璃选用符合《建筑玻璃应用技术规程》JG113-2015.
3.4.2 门下框与地面面层缝隙30mm。门窗套做法详见施工图。
四、注意事项
4.1 防火说明
4.1.1 所选用材料应符合相应防火等级要求。其中，本工程各空间主要材料的燃烧性能等级为：顶棚A、墙面B1、地面B1、固定家具B2、窗帘B2、其他装饰材料B2。（看情况）其中，厨房顶棚A、墙面A、地面A、固定家具B1。
4.1.2 装饰中采用木质等可燃材料的，均采用阻燃处理，阻燃性能达到4.1.1要求。
4.2 材料选用
4.2.1 本工程室内环境污染控制分类为Ⅰ类民用建筑工程，装饰材料符合《民用建筑工程室内环境污染控制规范》GB50325-2010规定。
4.3图中标高以米为单位，所以标高均为相对标高，其余尺寸为毫米为单位。
4.4 本工程需与建筑电器、给排水、暖通空调图纸配合施工。
4.5 本工程完成后，竣工验收前注意成品保护。
