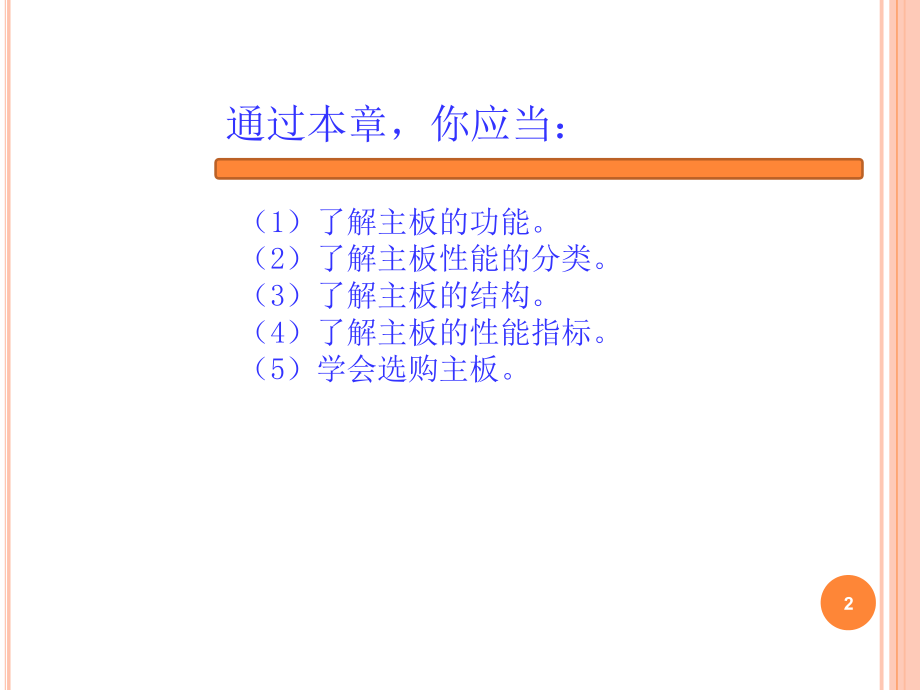

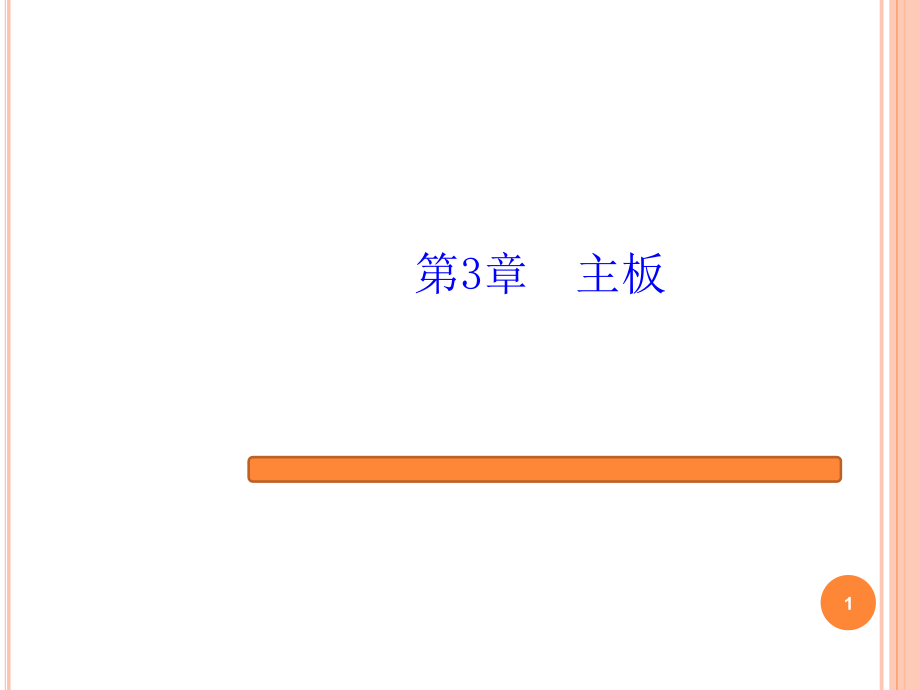

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1章 Word 2003基础知识章 Word 2003基础知识章 Word 2003基础知识,章,Word 2003,基础知识,*,第,3,章 主板,1,（,1,）了解主板的功能。（,2,）了解主板性能的分类。（,3,）了解主板的结构。（,4,）了解主板的性能指标。（,5,）学会选购主板。,通过本章，你应当：,2,主板是计算机中最重要的部件，几乎所有的部件都会与主板直接或间接地相连。因此，主板决定了整台计算机的性能。,3,3.1,主板简介,4,.1.1,主板的概念,主板又叫母板，是一块矩形的多层印刷电路板，上面集成了,BIOS,芯片、输入和输出控制芯片、扩充插槽、键盘和鼠标接口、,USB,接口及直流电源插座等元件。主板是计算机的主要电路系统。,6,3.1.3,主板的分类,主板上，元器件的排列方式、尺寸大小、形状、所使用的电源规格等，都有通用的结构标准。所有的主板厂商在生产时，都会遵循这一标准。,按主板的结构标准分类，主板分为,AT,、,Baby-AT,、,ATX,、,Micro ATX,、,LPX,、,NLX,、,Flex ATX,、,EATX,、,WATX,和,BTX,等结构。,7,下面介绍几种重要的主板类型：,（,1,）,AT,和,Baby-AT,主板,AT,结构的初始设计是让扩展总线以处理器的时钟频率运行。即,6MHz,的,286,处理器，总线也是,6MHz,。主板上集成有控制芯片和,8,个输入和输出扩充插槽。,这两类主板已经被淘汰,3.1.3,主板的分类,8,.1.,主板的分类,（,2,）,ATX,主板,Intel,公司在,1995,年,1,月公布了,ATX,主板标准。这一标准得到世界主要主板厂商的支持，成为当时应用最为广泛的工业标准。,1997,年,2,月推出了,ATX2.01,标准。,10,3.1.3,主板分类,（,4,）,BTX,主板,BTX,是,Intel,提出的新型主板结构，最初的目的是准备替代,ATX,结构。,采用,BTX,结构的主板能够在不牺牲性能的前提下，做到最小的体积和良好的散热。新结构对接口、总线和设备等制定了全新的方案。,11,.,主板结构,主板的功能和可扩展性，是由主板上的芯片和各种插槽、接口决定的。图中所示为一款采用,Micro ATX,结构的主板。从图中可以清楚地看到主板的芯片、插槽和接口。,
