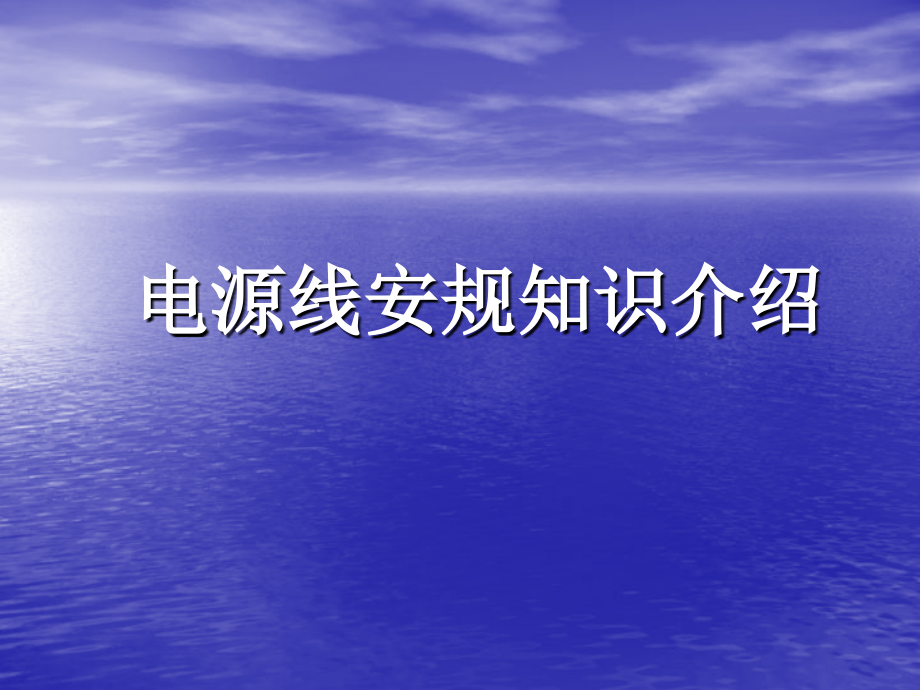

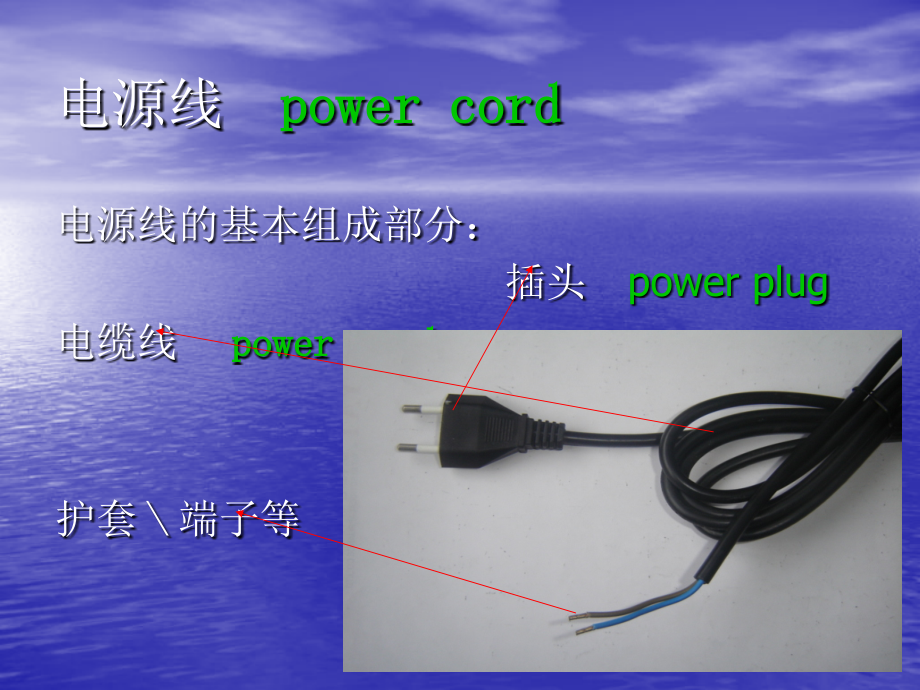

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,电源线安规知识介绍,电源线,power cord,电源线的基本组成部分：,插头,power plug,电缆线,power cord,护套端子等,电源线的国际标准,国际插头资料,代号,简图,使用地区国家,中国 美国 日本,美国,欧共体,欧共体,欧共体,电源线的国际标准,国际插头资料,代号,K,L,M,简图,使用地区国家,澳大利亚,澳大利亚,以色列,电源线上的标示,插头上的标示：生产厂家名称或商标、限制电流等参数、认证标志，插头的认证代码等,插头的形状,插头的外形,内部结构上的标示,电源线上的标示,电源线的规格有一下标示方式：,1.北美的AWG系统 如：18AWG,2.协调系统的XXmm2 如：0.75mm2（18AWG=0.823mm2）,3.IEC227的XXmm2 如：0.75mm2（18AWG=0.823mm2）,举例说明：,认证标记,标准,标记,国家,认证机构,CCEE,中国,中国电工产品认证委员会,VDE,德国,德国电器技术者协会,KEMA,荷兰,荷兰电器标准,认证标记,标准,标记,国家,认证机构,SEV,瑞士,瑞士电器标准,SEMKO,瑞典,瑞典电器标准,NEMKO,挪威,挪威电气机器试验所,认证标记,标准,标记,国家,认证机构,DEMKO,丹麦,丹麦电气机器试验所,FI,芬兰,芬兰电气机械标准,SAA,澳大利亚,澳洲国家标准协会,T-MARK,日本,日本电器标准,电源线的检验控制,内部导线：绝缘皮+铜丝,铜丝的线径（直径）：D,铜丝匝数：n,一根铜丝的截面面积：s=（）,电源线的线径,=n x s=,（）n=n/4,2,2,电源线的安规测试,抗弯曲护套,1.,护套应可靠固定，器具以外的长度至少应大于电源线外径的,5,倍；,2.,电源线要比护套长,100mm,；,3.,伸出护套电源线与水平线成,45,角，,电源线的安规测试,压线板测试,1.,在离电源线护套,25cm,处拉伸电源线,25,次，每次,1,秒；,2.,然后做,1min,扭矩测试；,3.,拉力和扭矩要求如下：,(1),器具重量小于等于,1kg,：,30N,和,0.10Nm,(2),器具重量大于,1kg,小于等于,4kg,：,60N,和,0.25Nm,(3),器具重量大于,4kg,：,100N,和,0.35Nm,4.,要求在离压线板,2cm,内导线位移不超过,2mm,，端子内导线位移不超过,1mm,电源线截面积选择,0.75平方毫米-额定电流不大于6A,1.00平方毫米-额定电流大于6A及小于等于10A,1.50平方毫米-额定电流大于10A及小于等于16A,TKS!,
