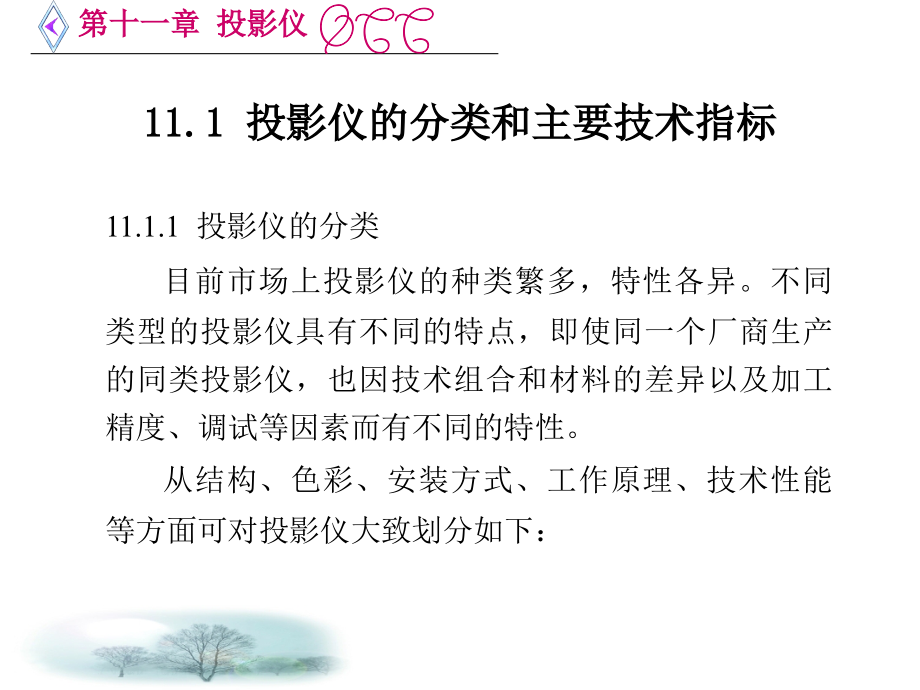

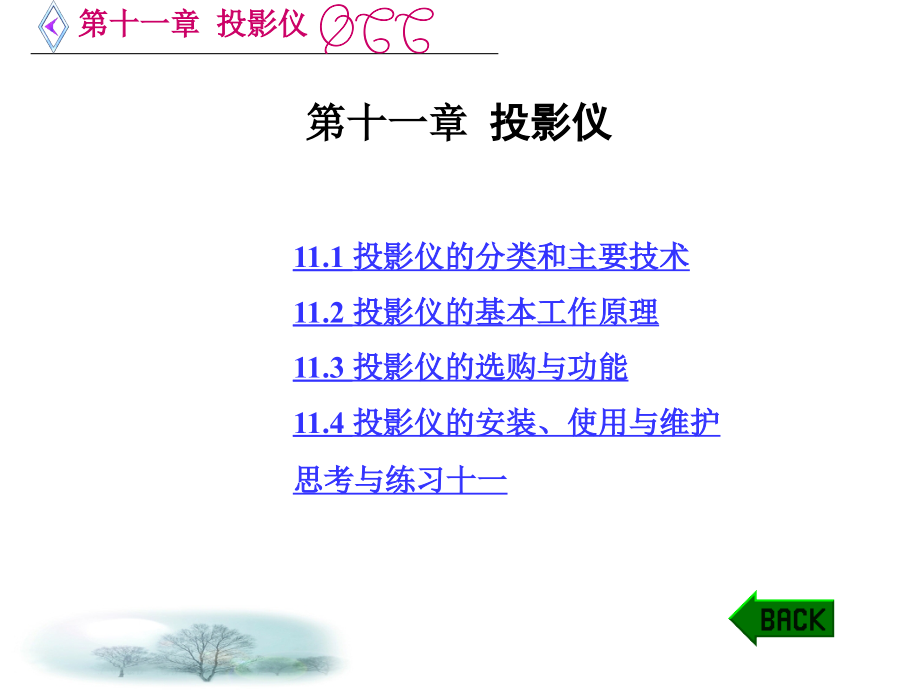

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第十一章 投影仪,第十一章,投影仪,11.1 投影仪的分类和主要技术,11.2 投影仪的基本工作原理,11.3 投影仪的选购与功能,11.4 投影仪的安装、使用与维护,思考与练习十一,11.1,投影仪的分类和主要技术指标,11.1.1 投影仪的分类,目前市场上投影仪的种类繁多，特性各异。不同类型的投影仪具有不同的特点，即使同一个厂商生产的同类投影仪，也因技术组合和材料的差异以及加工精度、调试等因素而有不同的特性。,从结构、色彩、安装方式、工作原理、技术性能等方面可对投影仪大致划分如下：,(1)从结构上划分，投影仪分为便携式、台式和立式三种。,(2)从色彩上看，投影仪有黑白与彩色之分。黑白投影仪出现在投影仪发展的早期，现在使用的主要是彩色投影仪。,(3)按照安装方式划分，投影仪可分为整体式和分离式。其中整体式投影仪分为折射背投和折射前投两种，分离式投影仪分为正面投影和背面投影两种。,(4)按照工作原理划分，投影仪有CRT(阴极射线管)、LCD(液晶和光阀)、DLP投影仪(单片机、两片机、三片机)之分。,(5)按照技术性能划分，投影仪可分为视频投影仪与多用途投影仪，两者都能输入视频信号，后者与前者的区别主要在于多用途投影仪能输入微机信号。,(6)根据亮度划分，有1000流明以下、1000流明到2000流明和2000流明以上三种。,(7)投影仪的分辨率主要有1024768、12801024、16001200等几种，目前已有了25002000甚至更高分辨率的投影仪。,对比度最基本的理解是亮区对暗区的比例，但实际内容则丰富得多。良好的对比度使得画面显得有很高的分辨率，有助于我们观看画面的细微之处。如果一个画面只能显示白色和黑色，而不能显示出阴影区域或黑暗区域的细微层次变化，我们就失去了画面的精细效果。对比度反映了一个画面明暗变化的范围大小，而对比率则指最大亮度与最小亮度的数值比。和亮度一样，对比度也有几种测量方法。ANSI对比度测量规定在固定色温下将画面分为16个区域，求得各区域对比率的平均数。,2.带宽,带宽是最容易被忽略的因素。带宽过窄会影响分辨率、对比度、电子聚焦、色彩甚至整个画面效果。在接口器件方面处于领先地位的美国EXTRON公司认为，带宽是设备运行的频率范围或频率宽度，是不至于明显损失或受到阻碍的频宽。一般来说，应尽可能选择高带宽的设备。带宽越高，画面越精确，过低的带宽容易引起图像模糊而使画面分辨率不高或聚焦不良。通常的带宽都是在60 Hz垂直扫描频率下测得的，如果高过此频率，就需要更大的带宽。,3.分辨率,分辨率就是显示画面细节的能力，高分辨率可以使画面的细节更加丰富，而低分辨率则会使画面细节丢失，缺乏完整的效果。今天所采用的显示媒体中，还没有哪一种已经超过电影的显示效果，但某些电子投影设备如阴极射线管(CRT)和光阀(ILA)的显示效果已非常接近电影效果。在大屏幕显示领域中，分辨率就是精细线化图像的能力，也就是在视觉上能够最小区分、度量画面细节的能力，而这种辨别能力和使用的技术有直接的关系。在大屏幕投影领域里，最常见的两种衡量分辨率的技术是：,CRT和ILA类投影设备也可用像素密度来衡量。为了使每块平板器件或微晶片能显示更高的分辨率，就必须提高它们的像素密度。许多显示器件和微晶片生产商都能通过电子方法将略高于平板和微晶片分辨率的输入分辨率转化调整到实际信号源的核心设备分辨率。例如，一个640480的平板晶体投影仪可以通过电子转换，将800600的输入信号转换为640480输出，但这样做的结果必定使得部分信号丢失。,4.行扫描频率,行扫描频率也称水平扫描频率，指的是每秒钟完整地扫出和回扫出完整水平线的数量，通常用kHz来表示。每种信号源都对扫描频率有特定的要求，如视频信号的行扫描频率为15.7 kHz，VGA(640480)的扫描频率为31.5 kHz，SVGA或MACII(800600)的扫描频率为37.8 kHz，XGA(1024768)的扫描频率为48.4 kHz。通常人们乐于采用高垂直刷新频率如75 Hz，以便减少闪烁和提高亮度，从而使得带宽增大。,6.色彩,色彩也是优良画面的一个重要因素。显然，明亮、丰富、真实的色彩留给观众的印象是最深的，但同时也不能忽略细微的阴影等色彩的重现。,7.投影技术,投影仪按投影技术划分，有LCD液晶投影仪、DLP数字光处理投影仪和CRT阴极射线管投影仪三种。LCD液晶投影仪采用透射式投影技术，色彩还原真实，色彩饱和度高；缺点是黑色层表现不是很好。DLP数字光处理投影仪采用反射式投影技术，其画面质量细腻，播放视频时图像流畅；缺点是还原效果不如LCD投影仪。,按照LCD投影仪的主要结构划分，可分为使用单片彩色LCD的单片式投影仪和使用三片单色LCD的三片式投影仪。,单片式投影仪具有组装简单的优点，但是因为使用单片彩色LCD，所以红色的点仅穿透红光，吸收掉绿光及蓝光，绿点和蓝点同样也仅通过三分之一的光，这使单片式投影仪具有透光效率不佳的缺点。同时，因为一个全彩色点需由红、绿、蓝三个基本色点组成，所以单色透光也会造成画面解析度的降低。此外，因为单片式投影仪使用吸收性滤光材料，三原色的光谱特性已由所使用的滤光材料决定，无法根据需要进行调整，因此单片式投影仪的色彩较为呆板、不自然且缺少层次。,三片式LCD投影仪可以避免单片式LCD投影仪的缺点。三片式LCD投影仪使用双色镜(Dichroic Mirror)进行分光。以红色的双色镜为例，它反射红光以供红色影像的LCD使用，剩下的绿光和蓝光继续穿透前进而不是被吸收。利用光学系统设计，在三片式LCD投影仪中，所有的红、绿、蓝光都分别全部到达相对的LCD上，并没有被吸收；再利用同样的原理把三原色的影像重合起来经由投影镜头投射出去。由此可以很明显地看出，三片式投影仪中光的使用效率比单片式投影仪高，这样可以表现更亮的画面。,DLP投影仪有一块DLP电路板，该电路板由模/数解码器、内存芯片、一个影像处理器以及几个数字信号处理器(DSP)组成，所有文字图像通过这块板产生一个纯粹的数字信号。经过处理，该数字信号转到DLP系统的核心部件DMD(Digital Micro-mirror Device，数字微镜仪)。DMD的运行很简单，就像一个电灯开关。一台SVGA投影仪由超过500000个微型反射镜组成，每块镜子根据数字信号的输入情况在两种状态(开或关)下不断切换每个像素的光线。通过非常快速地开关这些反射镜，在DMD的反射表面就会形成一幅影像。,对于投影仪，通过一个色彩环系统过滤掉部分光线所产生的色彩进入影像中。该色彩依次送入DMD后所产生的红、绿、蓝数字信号按顺序旋转，小镜子根据像素的位置及色彩的多少被打开或关闭。此时，DLP变成只由一个光源和一组投影镜头组成的简单光路系统。镜头放大了DMD的反射影像并直接投射在屏幕上，将一幅生动、精细、明亮的演示效果展现在我们面前。,11.3,投影仪的选购与功能,11.3.1 投影仪的选购,选购投影仪，应根据自身使用要求和经济条件，从以下几个方面进行选择。,1.投影仪的亮度,投影仪的亮度越高，价格就越贵，因此建议应根据使用要求选择合适的亮度。投影仪的亮度选择可参考表11-1。,表11-1 投影仪的亮度选择参考表,2.分辨率,代表投影仪性能的另一个重要指标就是分辨率。投影仪的分辨率通常指该投影仪内部核心显像器件的物理分辨率。当前投影仪的物理分辨率(又称真实分辨率)一般为SVGA(800600像素)、XGA(1024768像素)、SXGA(12801024像素)，其兼容分辨率一般比其物理分辨率高一级，即如果一台投影仪的物理分辨率是XGA，则它的兼容分辨率最高为SXGA，当然也可向下兼容。在兼容分辨率下显示的图像将可能丢失部分信息。,金属卤素灯泡的优点是价格便宜，缺点是半衰期短，一般使用2000小时左右亮度就会降低到原先的一半左右。并且由于发热高，对投影仪散热系统要求高，导致投影仪工作时的风扇噪音较大。,UHE灯泡的优点是价格适中，在使用2000小时以前亮度几乎不衰减。由于发热量低，UHE灯泡习惯上被称为冷光源。UHE灯泡是目前中档投影仪中广泛采用的理想光源。,UHP灯泡的优点是使用寿命长，一般可以正常使用4000小时以上，并且亮度衰减很小。UHP灯泡也是一种理想的冷光源，但由于价格较高，一般应用于高档投影仪上。,4.LCD投影仪和DLP投影仪,LCD投影仪的优点是分辨率高，价格便宜，亮度高，画面亮度均匀；缺点是不宜长时间连续工作，需要定期维护保养。,DLP投影仪的优点是体积小巧，可以胜任长时间工作；缺点是画面图像不均匀，分辨率不高，一般使用金属卤素灯泡。,5.客观需求,1)明确所要显示信号源的性质,明确投影仪的行频和显示卡输出的类型。根据所显示信号源的性质，投影仪可分为普通视频机、数字机、图形机三类。只显示电视信号时，如卡拉OK厅播放录像带，可选择普通视频机；要显示VGA卡输出的信号，可用行频60 kHz以下的数字机；当显示高分辨率图形信号时，须选择行频在60 kHz以上的图形机。,3)搞清显示环境,如房间面积较小，可选液晶投影仪；若对环境光要求不高，显示面积特大或显示高分辨率图形信号，可选择LCD光阀投影仪；不必显示高分辨率图形信号，而追求显示画面的均匀性和色彩的锐利性时，可选择DLP投影仪。,此外，在购买LCD投影仪的时候，还要注意现场的检查，可以打出一个全白图像，观察颜色均匀度。一般来说，液晶投影仪的颜色均匀度很难达到较高标准，但质量好的投影仪颜色均匀度相对好一些。,11.3.2 投影仪的功能与外观,1.LT260k+LT240k+投影仪的功能,(1)可以连接微型计算机(桌面或笔记本)、录像机、DVD机、摄影机、激光光盘机及阅读器，投射清晰准确，影像最大可达500英寸(斜对角计算)。,(2)可以将投影仪放置在桌面或手推车上，或从屏幕后方投影，也可以长期安装在天花板上使用。,(3)口令保护及安全功能可以防止未经许可的人员使用投影仪。,图11-1 投影仪的前视图,图11-2 投影仪的后视图,(2)投影仪的控制器部分如图11-3所示，图中各部分的说明如下：,图11-3 投影仪的控制器,1电源开关按钮(ON/STAND BY)：插上电源，按此按钮可以开启或关掉电源。开启时投影仪进入等待状态。开启或关掉投影仪，需按下此按钮并维持至少两秒。,2状态显示灯(STATUS)：此灯为红色并闪动表示出现故障，例如灯盖没有完全盖上或投影仪过热；此灯为橙色，表示正常工作。,3电源显示灯(POWER)：此灯为绿色，表示投影仪正在开启；此灯为橙色，表示在等待或空闲状态。,4信号源按钮(SOURCE)：利用此按钮选择视频信号源，按一下即放开按钮，便可显示信号源清单。,5自动调整按钮(AUTO ADJUST)：利用此按钮调整图像的位置和时钟，找出最合适的影像。,6PC卡连接显示灯(PC-CARD)：当连接PC卡时，此显示灯会亮。,7ENTER按钮：用于执行选择菜单中的某一选项。,8CANCEL按钮：按下此按钮退出菜单，如果要重新进入设定菜单，再按一次该按钮。,9SELECT(、)键：、按钮用于选择想调校的菜单选项，当没有菜单出现时，这个按钮的功能为控制音量的大小；、按钮用于改变菜单选项，按一下表示执行选项，如果菜单或阅读器工具没有显示，则这些按钮可用来选择幻灯片或移动文件清单的游标及幻灯片清单；当显示指示符号时，、按钮可用作移动指示符号。,10菜单按钮(MENU)：用于显示菜单的内容。,11显示灯(LAMP)：如果此灯为红色且闪动，即为警告信号，表示投影仪内的灯泡已使用超过2000小时(在节能状态下最多为3000小时)。出现此信号时，要尽快更换灯泡。如果此灯持续亮起且为绿色，则表示灯泡被设定在节能状态。,123D修正按钮(3D REFORM)：按下此钮可进入3D修正状态，调校不对称的扭曲，令影像成为正方形。,(3)投影仪的输入输出接口如图11-4所示，各接口的说明如下：,图11-4 投影仪的输入输出接口,1RGB IN 1组合式输入接口(15芯)：用作连接计算机或其他模拟式RGB设备。,2RGB IN 2组合式输入接口(15芯)：与RGB IN 1相同。,3AUDIO IN接口：需要使用声频信号线与用户的计算机或DVD机的音频输出相连接。,4REB&AUDIO OUT接口(l5芯)：可利用此接口将RGB1/2的计算机影像输入信号向外输出。RGB模拟信号可在空闲状态时在RGB OUT端子设定。,5AUDIO OUT(立体声输出)接口：用于连接其他音响器材，可将来自计算机、影像或S影像的音频输出。,6S-VIDEO IN(S视频输入)接口(4芯)：连接外来的S视频信号源输入，例如录像机。S视频与传统的复合视频格式相比，能提供色彩更鲜明和解像度更高的图像。,7VIDEO IN视频输入接口：连接录像机、DVD机、激光光盘机或摄影机以投射出,影像。,8AUDIO IN(音频输入)接口：L表示音频信号源的左声道输入，R表示音频信号源的右声道输入。,9计算机控制接口(8芯)：用信号线连接用户的个人计算机，便可用计算机随机软件来控制投影仪。,10USB接口(a型)：连接可支持USB的鼠标，可利用此鼠标操作菜单或阅读器。注意此USB接口不能接到计算机上。,11USB接口(b型)：利用附送的USB电线连接此接口和USB接口(a型)，然后用遥控器操作计算机鼠标。,12PC卡退出按钮：按下此按钮可退出PC卡。,13PC卡插口：用于插入PC卡、LAN卡(本地区域网络卡)或NEC自选无线本地区域网络卡。,(4)投影仪的遥控器如图11-5所示，遥控器上各按键的说明如下：,图11-5 投影仪的遥控器,1LED灯：按下任何一个键，此灯都会闪亮。,2POWER ON键：插上电源后，可用此键启动投影仪，只需按下此键并维持至少两秒。,3POWER OFF键：要关掉投影仪，只需按下此键并维持至少两秒。,4VIDEO键：按下此键，可从录像机、DVD机或激光光盘机等多种影像信号源中选择NTSC、PAL、PAL-N、PAL-M、PAL60、SECAM或NYSC4.43制式。,5S-VIDEO键：按下此键可从录像机中选择S视频信号源。,6RGB 1键：按下此键，可从连接了RGB IN 1接口的计算机或其他设备中选择视频信号源。,7RGB 2键：按下此键，可从连接了RGB IN 2接口的计算机或其他设备中选择视频信号源。,8AUTO ADJ键：利用此键调校RGB信号源，取得最佳画面效果。有些信号需要一些延时时间才能显示。,9LASER键：按住此键可启动激光指示灯，灯亮后，就可形成一个激光红点在任何物件上，以吸引观众的注意力。,10MENU键：显示各种设定和调校的菜单选项。,11SELECT键：进入计算机状态后，此键就相当于计算机的鼠标，此时再按下PJ键就进入投影仪状态。,、用来选择用户要调校的项目菜单；、用来调出已选取项目，按一下表示执行选择。,当显示指示器时，、键可移动指示器；当指示器没有显示时，、键用来调校影像。,12ENTER键：在计算机状态下，此键就相当于鼠标左键。按下此键并维持至少两秒，即相当于鼠标的拖拉状态，按下PJ键就进入投影仪状态，可利用此键进入选择菜单，与投影仪上的ENTER键有同样的功能。,13CANCEL键：在计算机状态下，此键就相当于鼠标的右键。按下PJ键就进入投影仪状态，按此键退出菜单，与投影仪上的CANCEL键有同样的功能。,14PJ键：该键可在投影仪状态(红灯)和计算机状态之间转换。转换为投影仪状态时，PJ键为红色，可按此键结合以下任何键使用：POWER ON/OFF、MENU、ASPECT、3D REFORM、HELP、POINTER、MAGNIFY、PICTURE、VIEWER、FOLDER LIST、SLIDE LIST；要再转回计算机状态，可再按PJ键。,15ASPECT键：按此键显示高宽比画面选择。,16FREEZE键：此键用于固定画面，再按一下则恢复画面动作。,173D REFORM键：按此键进入3D修正状态，更正不等边四边形的扭曲，将其调节成正方形影像。,18HELP键：提供网上帮助及安装资料。,19POINTER键：按此键显示八个提示指示符号中的一个，再按一下则隐藏指示符号。可利用、键将显示影像移到画面的某部分。,20VOLUME(、)键：按()加大声量，按()减低声量。,21MAGNIFY(、)键：利用此键可调节影像尺寸最大为400%。当指示符号显示时，影像以指示符号为中心放大；当指示符号没有显示时，影像以屏幕为中心放大。影像放大后，指示符号会转为放大标志。,22PICTURE键：按此键显示画面调校选项，如光度、对比、颜色、色彩和亮度等。,23PICMUTE键：按此键可暂时关闭影像和声音，再按一下则恢复影像和声音。,24VIEWER键：按此键选择阅读器的信号源。,25SLIDE(、)键：按()选择下一个资料夹或幻灯片，按()选择前一个资料夹或幻灯片。,26FOLDER LIST键：按此键选择阅读器信号源以显示PC,11.4,投影仪的安装、使用与维护,11.4.1 投影仪的安装,投影仪与台式计算机或笔记本计算机的连接如图11-6所示；投影仪与录像机或激光光盘机的连接如图11-7所示。,图11-6 投影仪与台式计算机或笔记本计算机的连接,图11-7 投影仪与录像机或激光光盘机的连接,11.4.2 投影仪的使用,1.启动投影仪,在插入或拔掉所供应的电源线时，主电源开关必须按至“关”的位置，否则可能导致投影仪损坏。,此投影仪有一项特别功能，可预防被没有使用权的人随意使用。使用此功能，要先把PC卡登记成保护钥匙。在启动投影仪前，必须确定连接的计算机或视频源已先打开以及投影仪的镜头盖已卸下。,投影仪设有两个开关：主电源开关和POWER键(遥控器上的POWER ON和POWER OFF键)。,(1)要开启投影仪主电源，应把主电源开关按至“开”的位置，如图11-8所示。,(2)按下投影仪主机上的ON/STAND BY键，或遥控器上的POWER ON键至少两秒后，电源显示灯才会转为绿色点亮，投影仪可开始使用。,当第一次启动投影仪时，会看到开机画面。此画面可供用户选择七种语言中的一种。,图11-8 主电源开关,2.菜单语言选择,(1)利用SELECT或键选择七种语言中的一种。,(2)按ENTER键确认选择，基本菜单会以用户所选择的语言工作。,(3)按CANCEL键，即可关闭菜单。,完成此步骤后，可继续其他高级菜单操作。,3.关掉投影仪,(1)把投影仪主机上的POWER(ON/STAND BY)键或遥控器上的POWER OFF键连续按下至少2秒，电源显示灯会转为橙色点亮。关掉投影仪后，冷却风扇仍然继续运行90秒(冷却期)。,(2)关掉主电源开关，电源显示灯熄灭，最后拔掉电源线。,4.使用菜单,(1)按下遥控器或投影仪机身的MENU键，可显示普通、高级或定制菜单。,(2)按下遥控器或投影仪机身的SELECT或键，可进入要调校或安装的菜单选项。,(3)按下遥控器或投影仪机身的SELECT键或ENTER键，可选择子菜单或项目。,(4)利用遥控器或投影仪机身的SELECT或键可调整水平或选取项目的开/关。,(5)设置完成后，按 ENTER键保存设定的值。接CANCEL键恢复到上一个屏幕，不保存进行的设置。,(6)重复(2)(5)步来重新设置项目，或按下投影仪机身或遥控器上的CANCEL键以退出菜单显示。,5.菜单主要目录,投影仪菜单的主要目录如图11-9所示。,图11-9 投影仪菜单的,主要目录(a),图11-9 投影仪菜单的主要目录(b),11.4.3 投影仪的维护,1.投影仪的日常维护,投影仪的日常维护主要是清洁机身和镜头。,(1)清洁前要关掉投影仪。,(2)定期以湿布清洁机身。如机身脏污严重，可使用温和清洁剂，切勿使用强烈清洁剂或使用酒精释剂的溶液。,(3)使用气泵或镜头纸来清洁镜头，同时应避免镜头受损或出现瑕疵。,2.常见故障和解决方法,投影仪的常见故障及其解决方法见表11-2所示。,表11-2 投影仪的常见故障和解决方法,表略,思考与练习十一,1简述投影仪的分类。,2投影仪的主要技术指标有哪些？,3简述投影仪的基本工作原理。,4简述投影仪的功能。,5如何选购合适的投影仪？,
