第3部分卫生器具安装.ppt

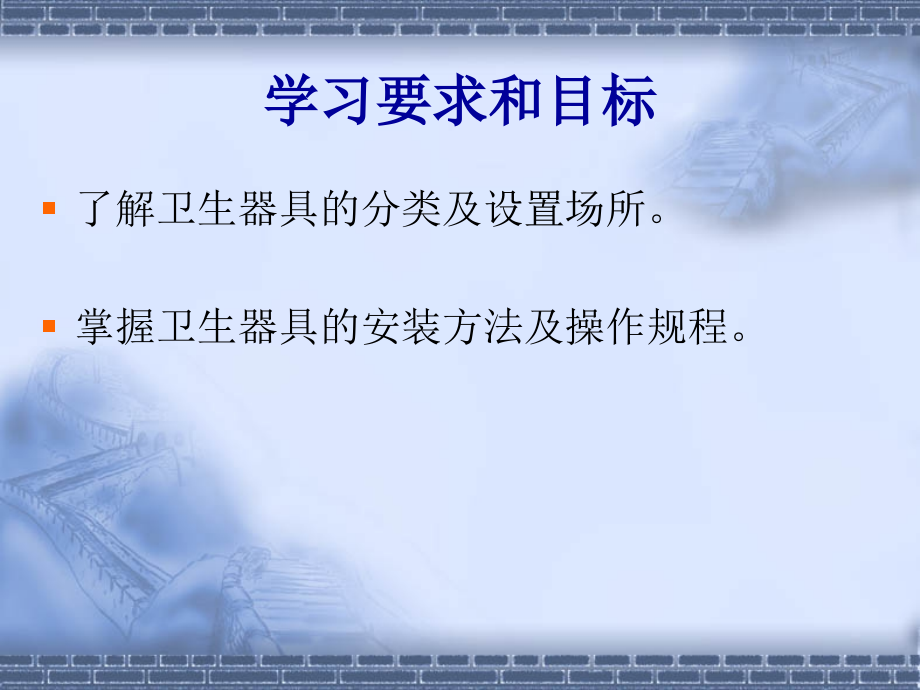

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三章 卫生器具安装,学习要求和目标,了解卫生器具的分类及设置场所。,掌握卫生器具的安装方法及操作规程。,3.1 卫生器具的种类和构造,常用的卫生器具按用途可分为三类：,1.便溺用卫生器具：包括大便器、大便槽、小便器、小便槽等。,2.盥洗、沐浴用卫生器具：包括洗脸盆、盥洗槽、浴盆、淋浴器、妇女卫生盆等。,3.洗涤用卫生器具：包括洗涤盆、污水盆、化验盆、地漏等。,2.坐式大便器,坐便器使用时以人体取坐式为特点的便器，见图3-2。,（1）冲落式坐便器,（2）虹吸式坐便器,（3）喷射虹吸式坐便器,（4）大小水分别冲洗坐便器,图3-2 坐式大便器,3.大便槽,4.小便器,5.小便槽,图3-3 立式小便器,3-4 挂式小便器,小便槽,3.1.2盥洗、沐浴用卫生器具,1.洗脸盆,2.盥洗槽,3.浴盆,4.淋浴器,盥洗槽,淋浴器,洗脸盆,浴盆,5.净身盆,3.1.3洗涤用卫生器具,1.洗涤盆,2.污水盆,3.化验盆,4.地漏,净身盆,洗涤盆,地漏,卫生器具的安装高度 表3-1,1,项,次,卫生器具名称,卫生器具安装高度(mm),备注,居住和公共建筑,幼儿园,污水盆,(池),架空式,落地式,800,500,800,500,2,洗涤盆(池),800,800,自地面至器具上边缘,3,洗脸盆和冲手盆(有塞、无塞),800,500,4,盥洗槽,800,500,5,浴 盆,520,6,蹲 式,大便器,高水箱,低水箱,1800,900,1800,900,自台阶面至高水箱底,自台阶面至低水箱底,7,坐式大便器,高水箱,1800,1800,自地面至高水箱底,自地面至低水箱底,低水箱,外露排出管式,虹吸喷射式,510,470,370,8,小便器,立 式,挂 式,1000,600,450,自地面至上边缘,自地面至下边缘,9,小便槽,200,150,自地面至台阶面,10,大便槽冲洗水箱,不低于2000,自台阶至水箱底,11,妇女卫生盆,360,自地面至器具上边缘,12,化验盆,800,自地面至器具上边缘,卫生洁具安装的允许偏差和检验方法 表3-3,项 目,允许偏差(mm),检 查 方 法,坐标,单独器具,10,拉线、吊线和尺量检查,成排器具,5,标高,单独器具,15,成排器具,10,器具水平度,2,用水平尺和尺量检查,器具垂直度,3,用吊线和尺量检查,2.蹲便器安装：,高水箱蹲式大便器,（图3-7）的安装：,（1）大便器安装,（2）大便器最后稳装,（3）高水箱安装,（4）水箱配件安装,（5）冲洗管安装,图3-7 蹲式大便器安装图,1-蹲便器 2-高位水箱 3-冲洗管 4-角阀 5-胶皮碗,3.坐便器安装,坐便器按水箱位置可分为分体坐便器和连体坐便器两种（见图3-8,）,主要工作：水箱安装、大便器安装、水箱与大便器连接管安装。,（a）,图3-8 坐便器,（a）分体式 （b）连体式,（b）,8.小便器安装,（1）挂式小便器安装（图3-9）,图3-9 挂式小便器安装图,（a）立面图 （b）侧面图 （c）平面图,1挂失小便器；2存水弯；3截止阀；4短管,（2）立式小便器安装（图3-10）,图3-10 立式小便器安装图,（a）立面图 （b）侧面图 （c）平面图,4.洗脸盆安装,（1）挂式洗脸盆安装（图3-11）,1）洗脸盆支架安装：,2）铸铁架洗脸盆安装,（2）洗脸盆配件安装,1）脸盆下水口安装,2）脸盆水嘴安装,（3）洗脸盆排水管连接,（4）洗脸盆给水管连接,图3-11 挂式洗脸盆安装图,6.洗涤盆安装（图3-13）,首先应按照图纸或标准图集所示，确定洗涤盆安装位置，安装托架或砌筑支撑墙，然后装上洗涤盆，找平、找正，与排水管道进行连接。,图3-13 洗涤盆安装图,（a）立面图 （b）侧面图 （c）平面图,1洗涤盆；2管卡；3托架；4脚踏开关；5活接头；6给水龙头；,7螺栓；8存水弯；9排水栓,7.污水盆安装图,图3-14是一般污水盆安装图，砌筑时，污水盆底宜做成一定坡度以利于排水，排水栓为DN50mm。安装时应先摸油灰，然后再固定在污水盆排水口处，存水弯一般为S型,。,图,3-14 污水盆安装图,1给水管；2水龙头；3污水盆；4排水口；5存水弯,9.淋浴器安装,暗装管道先将冷、热水预留管口找平、找正。然后量好尺寸，进行断管、套丝、涂铅油、缠麻，将弯头上好。明装管道按规定标高煨好元宝弯（“”弯），上好管箍。,由地面向上量出1150mm，画一条水平线，确定出阀门中心标高。再将冷、热水阀门中心位置画出，测量尺寸。根据组数预制短管，按顺序将配管上零件等组装，立管栽固定立管卡，将喷头卡住。,安装时应注意男、女浴室喷头的高度。阀门上应加活接头。,10.地漏的安装（图3-16）,核对地面标高,地漏安装固定,封堵,图3-16 地漏安装图,（a）无水封地漏 （b）有水封地漏,12.卫生器具安装的成品保护,13.卫生器具安装应注意的质量问题,（1）蹲便器安装不平，左右倾斜。,（2）零件镀铬表层被破坏。,（3）坐便器与背水箱中心没对正，弯管歪扭。,（4）坐便器周围离开地面。,（5）洁具溢水失灵。,（6）通水之前，将器具内污物清理干净，不得借通水之便将污物冲入下水管内，以免管道堵塞。,（7）严禁使用未经过滤的白灰粉代替白灰膏稳装卫生设备，避免造成卫生设备胀裂,。,复习思考题,1.卫生器具安装的共同要求是什么？,2.卫生器具有哪些分类？卫生器具对材料有怎样的要求？列举常见的卫生器具材料。,3.简述卫生器具安装的作业条件。,4.卫生器具安装的工艺流程是怎样的?,5.卫生器具安装应注意的质量问题有哪些？,
