第16-17章-门与窗-变形缝.ppt

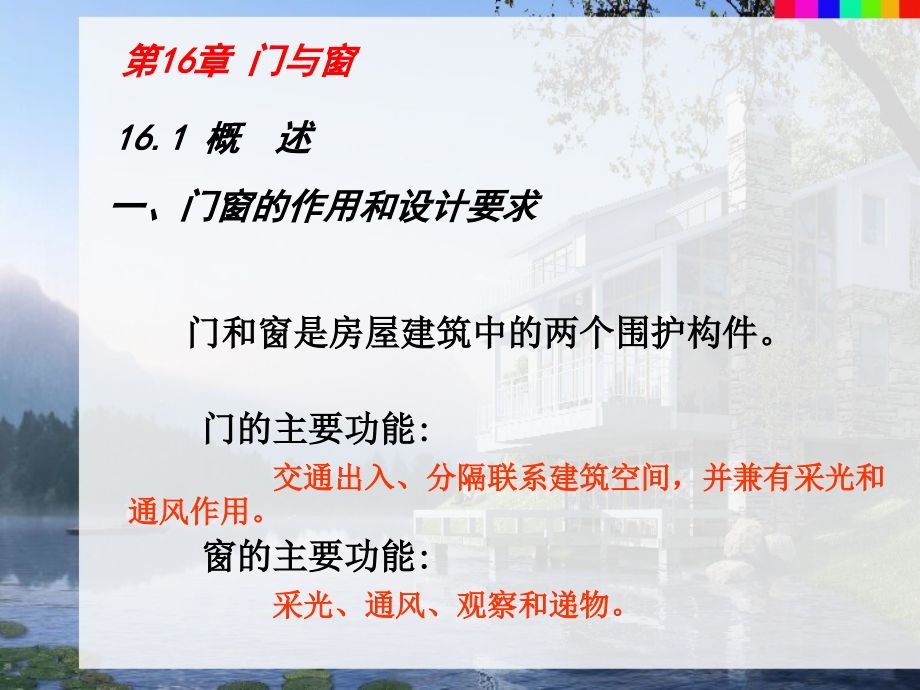

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,建筑学,第16章,第16章 门与窗,16.1 概 述,一、门窗的作用和设计要求,门和窗是房屋建筑中的两个围护构件。,门的主要功能:,交通出入、分隔联系建筑空间，并兼有采光和通风作用。,窗的主要功能:,采光、通风、观察和递物。,门窗的主要设计要求：,(1)开启方便，关闭紧密；,(2)功能合理，便于清洁与维修；,(3)坚固耐用；,(4)符合建筑模数协调统一标准（GBJ286）要求。,门、窗还有保温、隔热、隔声、防水、防火、防尘、防爆及防盗等功能。,为了保温隔热或建筑节能设计的需要，应做,保温门窗,；,录音室、播音室或其他隔声要求较高的房间，为避免噪音对其产生干扰与影响，需要安装,隔声门,；,防火及疏散安全要求较高的场所则必须设置,防火门,;,其他还有,防风砂门、防盗门、防毒密闭门、防辐射门,等等。,门的开启方式:,1.平开门,特点是制作简便，开关灵活，构造简单，大量用于人行、车行之门，有单、双扇及内开、外开之分。,2.弹簧门,门扇装设有弹簧铰链，能自动关闭，开关灵活，使用方便，使用于人流频繁或要求自动关闭的场所。弹簧门有单面、双面及地弹簧门之分。常用的弹簧铰链有单面弹簧、双面弹簧、地弹簧等数种。,3.推拉门,特点是门扇在轨道上左右水平或上下滑行，开启不占室内空间，但构造复杂，五金零件数量多。居住类建筑中使用较广泛。,4.转门,3至4扇门组合在中部的垂直轴上，作水平旋转，其特点是对隔绝室内外气流有一定作用，但构造复杂，造价昂贵，多见于标准较高的、设有集中空调或采暖的公共建筑的外门。,5.卷帘门,门扇是由一块块的连锁金属片条或木板组成，分页片式和空格式。帘板两端放在门两边的滑槽内，开启时由门洞上部的卷动辊轴将门扇页片卷起，可用电动或人力操作。当采用电动开关时，必须考虑停电时手动开关的备用措施。卷帘门开启时不占空间，适用于非频繁开启的高大洞口，但制作较复杂，造价较高，故多用作商业建筑外门和厂房大门。,（二）窗的类型与开启方式,1.平开窗,铰链安装在窗扇一侧与窗框相连，向外或向内水平开启。有单扇、双扇、多扇及向内开与向外开之分。平开窗构造简单，开启灵活，制作维修均方便，是民用建筑中使用最广泛的窗。,2.固定窗,无窗扇、不能开启的窗为固定窗。固定窗的玻璃直接嵌固在窗框上，可供采光和眺望之用，不能通风。固定窗构造简单，密闭性好，多与门亮子和开启窗配合使用。,3.悬窗,根据铰链和转轴位置的不同，可分为上悬窗、中悬窗和下悬窗。,常用的平开木门的洞口宽一般在7003300mm之间，高度则保持在21003300mm之间。,单扇门的宽度一般不超过1000mm，门扇高度不低于2000mm，带亮子的门的亮子高度为300600 mm。,公共建筑和工业建筑的门可按需要适当提高，具体尺寸可查阅当地标准图集。,门的尺度,窗的组成,窗子一般由,窗框窗扇玻璃,和,五金配件,组成。,窗扇:,有玻璃窗扇纱窗扇板窗扇和百页窗扇等。,在窗扇和,窗框间为了转动和启闭中的临时固定装有铰链、风钩、插销、拉手以及导轨、转轴、滑轮等五金零件。,窗框与墙连接处，根据不同的要求，有时要加设窗台、贴脸、窗帘盒等。,平开窗一般为单层玻璃窗，为防止蚊蝇，还可加设纱窗，为遮阳还可设置百页窗；,为保温或隔声需要，尚可设置双层窗。,窗的尺度,窗的尺度一般根据采光通风要求结构构造要求和建筑造型等因素决定，同时应符合模数制要求。,从构造上讲，一般平开窗的窗扇宽度为400600mm,高度为8001500mm，亮子窗高约300600mm。固定窗和推拉窗扇尺度可适当大些。,窗洞口常用宽度6002400mm，高度则为9002100mm，基本尺度以300mm为扩大模数。选时可查阅当地标准图集。,16.2 窗的构造,一、平开木窗构造,（一）窗框,窗框是墙与窗扇之间的联系构件,，为使墙面粉刷能与窗框嵌牢，常在窗框靠墙一侧内外二角做,灰口,。,窗框与墙面内平者需做,贴脸,，,窗框小于墙厚者可做,筒子板,，,贴脸和筒子板要注意,开槽防止变形,。,窗框在墙体中的位置有三种：,内平、外平、居中,内平,:窗框内表面与墙体内表面齐平。,外平,:,窗框外表面与与墙体外表面平齐。,居中,:立于洞口墙厚中部。,（二）窗扇,窗扇是,窗的活动部件,，并有玻璃扇、纱扇和百页扇等多种：,（1）窗扇的组成及断面形状和尺寸,（2）窗玻璃的选择与安装,（3）五金,1）内外开窗：,内外开窗是在一个窗框上做双裁口，一扇向内开，一扇向外开，开口宽取决于窗扇厚度，窗扇可以是两层玻璃，也可是一玻（外扇）一纱（内扇），这种窗的内开和外开窗扇基本相同，构造简单。当为两层玻璃时，常将里面的一扇玻璃作成易于拆换的活动扇，以便夏季换成纱窗。,2）双层内开窗：,双层内开窗通常有两种做法：,一是子母窗扇，由一个窗樘装合在一起的两个窗扇，一般向内开，这种窗较内外开双层窗省料，透光面大。,二、铝合金及塑钢窗的构造,铝合金窗系由经过表面加工的铝合金型材在工厂或工地加工而成。经阳极氧化和封孔处理后的铝合金型材呈银白色金属光泽，不需要涂漆、不退色、不需要经常维修保护，还可以通过表面着色和涂膜处理获得多种不同色彩和花纹，具有良好的装饰效果。,铝合金窗轻质高强，具有良好的气密性和水密性，隔音、隔热、耐腐蚀性能都较普通钢、木窗有显著的提高，对有隔声、保温、隔热、防尘等特殊要求的建筑以及多风砂、多暴雨、多腐蚀性气体环境地区的建筑尤为适用,。,常用铝合金窗有,推拉门窗、平开窗、固定窗、滑撑窗、悬挂窗、百页窗,等等。,各种窗都用不同断面型号的,铝合金型材,和,配套零件,及,密封件,加工成。,我国幅员辽阔，自然环境差异很大，应根据各地的基本风载和建筑物的体型、高度、开启方式及使用要求制定相应的标准进行设计与加工。,各地铝合金窗加工厂都有系列标准产品供选用,需特殊制作时也只需提供立面图纸和使用要求，委托加工即可。,铝合金材料导热系数大，为改善铝合金窗的热工性能，已有一种采用塑料夹层的复合材料窗可大大改善铝合金窗的热工性能。,（二）门扇,1.镶板门、玻璃门、纱门和百页门,门扇边框内安装门心板,者一般称,镶板门,。,门心板可用1015mm厚木板拼装成整块，镶入边框。,板缝要结合紧密，不可因日后木板干缩而露缝。,一般为平缝胶结。如能做高低缝或企口缝结合则可缝隙露明。,门心板换成玻璃，则为玻璃门，多块玻璃之间易亦可用窗一样的芯子。门心板改为纱或百页则为纱门或百页门。一般纱门的厚度可比镶板门薄510mm。玻璃、心板及百页可以根据需要组合。门扇边框的厚度一般为4045mm，纱门3035mm，,上冒头,和两旁边梃的宽度75120mm，,下冒头,为了踢脚和习惯，常比上冒头加大50120mm，,中冒头,和竖梃一般同上冒头和边梃的宽度。中冒头为了弥补装锁开槽对材料的削弱，它的宽度必要时可适当加大。,门心板多已用多层胶合板，硬质纤维板或其他人造板等所代替。门心板在门框的镶嵌结合可用暗槽、单面槽以及双边压条构造形式。,2.夹板门,中间为轻型骨架,，,双面贴薄板,的门。一般广泛适用于房屋的内门；作为外门则须注意防水的面板及胶合材料。,（1）夹板门的骨架：,一般用厚度3235mm，宽3460mm木料做框子，内为格形纵横肋条，肋宽同框料，厚为1025mm，视肋距而定，肋距约在200400mm之间，装锁处须另加附加木。,为了不使门格内温湿度变化产生内应力，一般在骨架间需设有通风连贯孔。为了节约木材和减轻自重，还可用与边框同宽的浸塑纸粘成整齐的蜂窝形网格，填在框格内，两面用胶料贴板，成为蜂窝纸夹板门。,(2)夹板门的面板：,一般为胶合板、硬质纤维板或塑料板，用胶结材料双面胶结。有的胶合板面层的木纹有一定装饰效果。夹板门的四周一般采用1520mm厚木条镶边可较为整齐美观。,（3）夹板门镶玻璃及百页：,根据使用功能上的需要，夹板门亦可做局部玻璃或百页。,一般在镶玻璃及百页处，均做一小框子，玻璃两边还要做压条。,16.4 建筑遮阳,一、建筑遮阳的作用和类型,建筑遮阳是为,防止直射阳光照入室内，以减少太阳辐射热，避免夏季室内过热，或产生眩光以及保护室内物品不受阳光照射,而采取的一种建筑措施。,用于遮阳的方法很多：,结合规划及设计，确定好朝向，采取必要的绿化，巧妙地利用挑檐、外廊、阳台,等是最好的遮阳；,设置苇、竹、木、布制作的简易遮阳虽有一定的效果，但应注意与环境和建筑的结合；,设置耐久的,遮阳板,即构件遮阳，如在窗口悬挂窗帘、设置百页窗，或者利用门窗构件自身的遮光性以及窗扇开启方式的调节变化，不仅可以有效遮阳，还可起到挡雨和美观作用，故应用较广泛。,二、窗户构件遮阳的基本形式,窗户遮阳板按其形状和效果而言，可分为,水平遮阳、垂直遮阳、混合遮阳及挡板遮阳,四种基本形式,。,（1）,水平遮阳,：,在窗口上方设置一定宽度的水平方向的遮阳板，能够遮挡太阳高度角较大时从窗口上方照射下来的阳光，适用于南向及其附近朝向的窗口或北回归线以南低纬度地区之北向及其附近的窗口。,水平遮阳板可做成实心板也可做成栅格板或百页板，较高大的窗口可在不同高度设置双层或多层水平遮阳板，以减少板的出挑宽度。,（2）,垂直遮阳,：,在窗口两侧设置垂直方向的遮阳板，能够遮挡太阳高度角较小的、从窗口两侧斜射下来的阳光，对高度角较大的，从窗口上方照射下来的阳光或接近日出日落时正射窗口的阳光，它不起遮挡作用。根据光线的来向和具体处理的不同，垂直遮阳板可以垂直于墙面，也可以与墙面形成一定的垂直夹角。主要适用于偏东偏西的南向或北向窗口。,（3）,综合遮阳,：,水平遮阳和垂直遮阳的结合就是综合遮阳。综合遮阳能够遮挡从窗口正上方或两侧斜射之光线，遮挡效果均匀。主要用于南向、东南向及西南向的窗口。,（4）,挡板遮阳,：,这种遮阳板是在窗口正前方一定距离设置与窗户平行方向的垂直挡板。由于封堵于窗口以外，能够遮挡太阳高度较小的、正射窗口的阳光。主要适用于东西向以及附近朝向的窗口，唯一不足之处是也同时挡住视线，对眺望和通风影响甚大，使用定当慎重。为了改善挡光及通风效果，可以做成,格栅式或百页式,挡板。这些是遮阳板的基本形式，亦是构造上最为单纯的形式，一般建筑的遮阳板则根据遮阳需要及立面造型要求，可以组合演变成各种各样的形式。,窗户遮阳板按其形状和效果而言，可分为,水平遮阳、垂直遮阳、混合遮阳及挡板遮阳,四种基本形式,。,第17章 变形缝,变形缝,：,保证房屋在温度变化、基础不均匀沉降或地震时有一定的自由伸缩，以防止墙体开裂、结构破坏而预先在建筑上留的竖直的缝。,变形缝包括伸缩缝、沉降缝和防震缝。,预留变形缝会增加相应的构造措施，也不经济，又应设置通长缝影响建筑美观，故在设计时，应立足,尽量不设缝,。,可通过验算温度应力，加强配筋、改进施工工艺（如分段浇筑混凝土）；或适当加大基础面积；对于地震区，可通过简化平、立面形式、增加结构刚度这些措施来解决。,只有当采取上述措施仍不能防止结构变形的不得已情况下才设置变形缝。,17.1,伸缩缝,的设置条件及要求,建筑物因受温度变化的影响而产生热胀冷缩，在结构内部产生温度应力，当建筑物长度超过一定限度、建筑平面变化较多或结构类型变化较大时，建筑物会因热胀冷缩变形而产生开裂。,为预防这种情况发生，常常沿建筑物长度方向每隔一定距离或结构变化较大处预留缝隙，将建筑物断开。这种因温度变化而设置的缝隙就称为,伸缩缝,或,温度缝,。,伸缩缝是,将建筑基础以上的筑构件全部打开,，并在两个部分之间留出适当的缝隙，以保证伸缩缝两侧的建筑构件能在水平方向自由伸缩。,缝宽,2030mm,。,墙体伸缩缝一般,做成平缝、错口缝、企口缝,等截面形式，主要视墙体材料、厚度及施工条件而定，但,地震地区只能用平缝,。,17.2,沉降缝,的设置条件及要求,沉降缝,是为了预防建筑物各部分由于不均匀沉降引起的破坏而设置的变形缝。,凡属下列情况时均应考虑设置沉降缝：,（,1,）同一建筑物相邻部分的高度相差较大或荷载大小相差悬殊，,或结构形式变化较大，易导致地基沉降不均匀时；,（,2,）当建筑物相邻部分的高度相差较大或荷载大小相差悬殊，,或结构形式变化较大，易导致地基沉降不均匀时；,（,3,）当建筑物造在不同地基上，且难于保证均匀沉降时；,（,4,）建筑物体型比较复杂、连接部位又比较薄弱时；,（,5,）新建筑物与原有建筑物相毗连时。,沉降缝构造复杂，给建筑、结构设计和施工都带来一定的难度，因此，在工程设计时，应尽可能通过合理地选址、地基处理、建筑体形的优化、结构选型和计算方法的调整以及施工程序上的配合（如高层建筑与裙房之间采用后浇带的方法）避免或克服不均匀沉降，从而达到不设或尽量少设缝的目的。,沉降缝把建筑物从基础到屋顶全部断开,。应兼顾伸缩的作用，故应在构造设计时应满足伸缩和沉降双重要求。,沉降缝与伸缩缝最大的区别在于：,伸缩缝只需保证建筑物在水平方向的自由伸缩变形，而沉降缝主要应满足建筑物各部分在垂直方向的自由沉降变形。,17.3,防震缝,的设置条件及要求,防震缝,是将体型复杂的房屋划分为体型简单、刚度均匀的独立单元，以便减少地震力对建筑的破坏。,多层砌体结构房屋有下列情况之一的宜设防震缝，缝的两侧应设置墙体，缝宽应根据烈度和房屋高度确定，可采用5090mm。,多层砌体结构房屋设缝条件：,（1）建筑立面高差在6m以上；,（2）建筑有错层，且错层楼板高差较大；,（3）建筑物相邻各部分结构刚度、质量截然不同。,钢筋混凝结构遇下列情况时，宜设置防震缝,（1）建筑平面中，凹角长度较长或土出部分较多；,（2）建筑有错层，且错层楼板高差较大；,（3）建筑物相邻各部分结构刚度或荷载相差悬殊；,（4）地基不均匀，各部分沉降差过大。,抗震缝应,沿房屋全高设置，基础可不设抗震缝,，但在抗震缝处应,加强上部结构和基础的连接,。,抗震缝应与伸缩缝、沉降缝统一布置，并满足防震缝的设计要求。,一般情况下，抗震缝基础可不分开，但,在平面复杂的建筑中，或建筑相邻部分刚度差别很大时,，也需将基础分开。,按沉降缝要求的抗震缝也应将基础分开。,17.4 变形缝处的结构处理,在建筑物设变形缝的部位，要使两边的结构满足断开的要求，又自成系统。,按照建筑物承重系统的类型，在变形缝的两侧设双墙或双柱。,这种做法较为简单，但容易使缝两边的结构基础产生偏心。用于伸缩缝时则因为基础可以不断开，所以可以无此问题。,框架双柱方案,框架悬臂方案,17.5 变形缝的盖缝构造,17.5.1 墙体变形缝构造,为防止外界自然条件对墙体及室内环境的侵袭，变形缝外墙一侧常用浸沥青的麻丝或木丝板及泡沫塑料条、橡胶条、油膏等有弹性的防水材料填充，当缝隙较宽时，缝口可用镀锌铁皮、彩色薄钢板、铝皮等金属调节片作盖缝处理。,内墙可用具有一定装饰效果的金属片、塑料片或木盖条覆盖。所有填缝及盖缝材料和构造应保证结构在水平方向自由伸缩而不产生破裂。,17.5.2 楼地板层变形缝构造,楼地板层伸缩缝的位置、缝宽与墙体、屋顶变形缝一致，缝内常用可压缩变形的材料（如油膏、沥青麻丝、橡胶或塑料调节片等）做封缝处理，上铺活动盖板或橡、塑地板等地面材料，以满足地面平整、光洁、防滑、防水及防尘等功能。,17.5.3 屋顶变形缩缝构造,屋面变形缝处的盖缝构造做法。,其中的盖缝和塞缝材料可以另行选择，但防水构造必须同时满足屋面防水规范的要求。,17.5.4 三种变形缝的关系,
