第4章--普通注射模具48-《塑料成型工艺与模具设计》.ppt

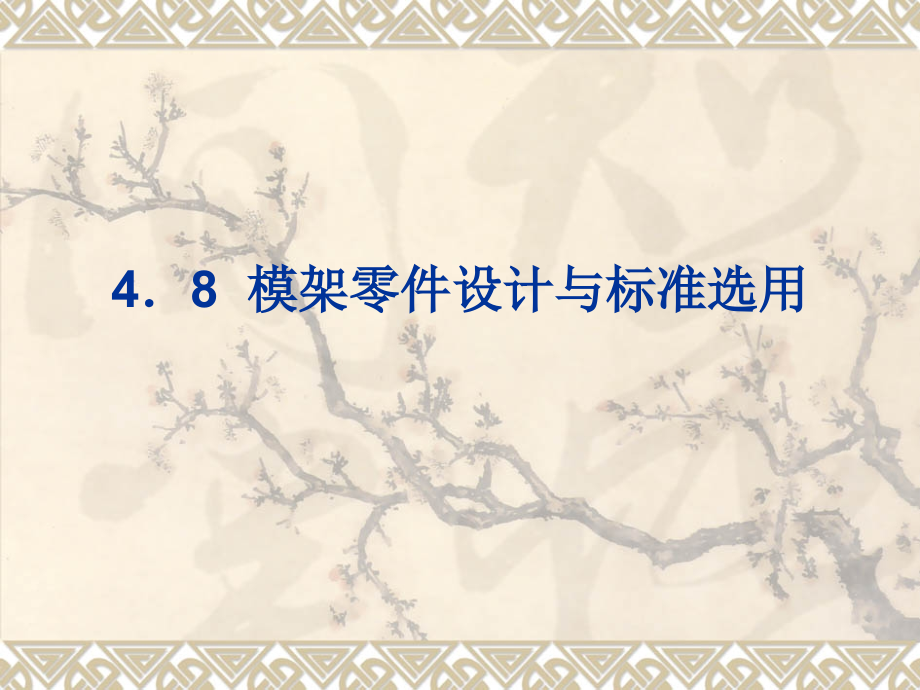

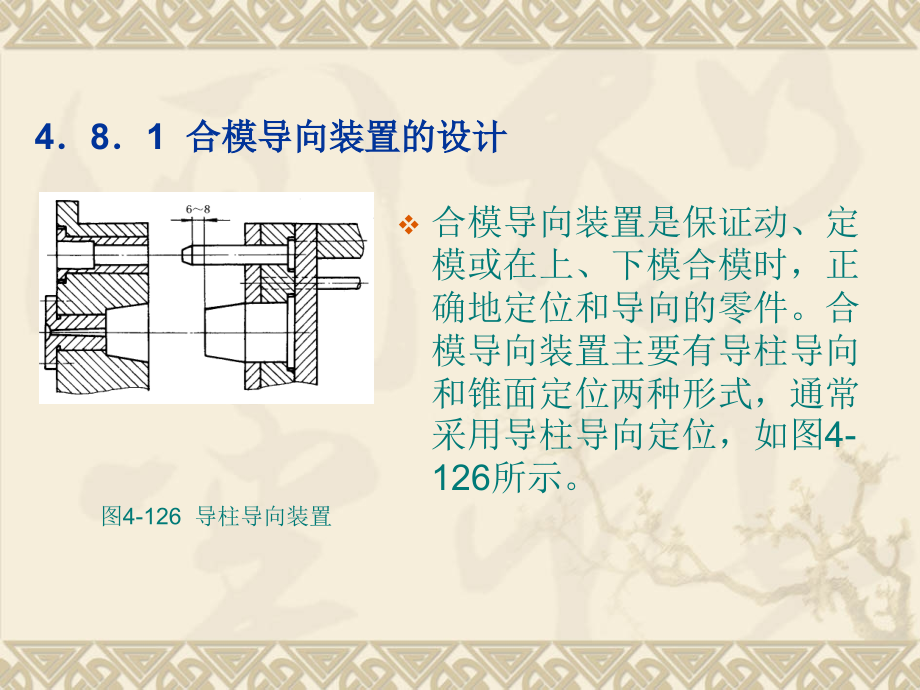

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,48 模架零件设计与标准选用,481 合模导向装置的设计,合模导向装置是保证动、定模或在上、下模合模时，正确地定位和导向的零件。合模导向装置主要有导柱导向和锥面定位两种形式，通常采用导柱导向定位，如图4-126所示。,图4-126 导柱导向装置,1导向装置的作用,定位作用 模具闭合后，保证动、定模或上、下模位置正确，保证型腔的形状和尺寸精度。导向装置在,图4-126 导柱导向装置 模具装配过程中也会起到定位作用，即便于模具的装配和调整。,导向作用 合模时，首先是导向零件接触，引导动、定模或上、下模准确闭合，避免型芯先进入型腔造成成型零件的损坏。,承受一定的侧向压力 塑料熔体在充型过程中可能产生单向侧向压力或受成型设备精度低的影响，导柱将承受一定的侧向压力，以保证模具的正常工作。,2导向零件的设计原则,导向零件应合理地均匀分布在模具的周围或靠近边缘的部位，其中心至模具边缘应有足够的距离，以保证模具的强度，防止压人导柱和导套时发生变形。,根据模具的形状和大小，一副模具一般需要23个导柱。对于小型模具，无论圆形或矩形的；通常只用两个直径相同且对称分布的导柱，如图4-127(a)所示；如果模具的凸模与型腔合模有方位要求时，则用两个直径不同的导体，如图(b)所示，对于大中型模具，为了简化加工工艺，可采用三个或四个直径相同的导柱，但数量分布不对称，或导柱位置对称，但中心距不同，如图(c)所示；对于多分型面的模具，最好采用阶梯形导柱，如图4-128所示，阶梯数要与分型面数相等，每阶高度要比它所固定的模板厚度低约05 mm，每阶直径与直径之差，推荐选用2mm，如12、10、8等。,图,4-127,导柱的布置形式 图,4-128,阶梯形导柱,3导柱的结构、特点及用途,图4-130 台阶式导柱导向装置,台阶式导柱 注射模常用的标准台阶式导柱有带头(GB 4169.484)和有肩的(GB 4169.584)两大类，压缩模也采用类似的导柱。图4-130为台阶式导柱导向装置。在小批量生产时，带头导柱通常不需要导套，导柱直接与模板导向孔配合，如图(a)所示，也可以与导套配合，如图(b)所示；带头导柱一般用于简单模具。有肩导柱一般与导套配合使用，如图(c)所示；导套外径与导柱直径相等，便于导柱固定孔和导套固定孔的加工，如果导柱固定板较薄，可采用有肩导柱，其固定部分有两段，分别固定在两块模板上，如图(d)所示。有肩导柱一般用于大型或精度要求高、生产批量大的模具。根据需要，以上导柱的导滑部分可以加工出油槽。,铆合式导柱 它的结构如图4-131所示，图(a)所示的结构，导柱的固定不够牢固，稳定性较差，为此可将导柱沉人模板152 mm，如图(b)、图(c)所示。铆合式导柱结构简单，加工方便，但导柱损坏后更换麻烦，主要用于小型简单的移动式模具。,图4-131 铆合式导柱,合模销 如图4-132所示，在垂直分型面的组合式型腔中，为了保证锥模套中的拼块相对位置的准确性，常采用两个合模销。开模时，为了使合模销不被拔出，其固定端部分采用H7k6过渡配合，另一滑动端部分采用H9f9间隙配合。,图4-132 合模销,导向孔 导向孔直接开设在模板上，它适用于生产批量小、精度要求不高的模具。导向孔应做成通孔，如图4-134(b)所示，加工成盲孔，如图(a)所示，则不但因孔内空气无法逸出，对导柱的进入有反压缩作用，而且落人孔内的废料也不易清除，有碍导柱导人。如果模板很厚，导向孔必须做成盲孔时，则应在盲孔侧壁增加通孔或排除废料的孔，如图(c)所示，或在导柱侧壁及导向孔开口端磨出排气槽。,图4-134 导向孔的结构形式,5锥面定位结构,图4-135 圆形型腔锥面定位机构,1动模座板和定模座板,它是动模和定模的基座，也是固定式塑料模与成型设备连接的模板。,注射模的动模座板和定模座板尺寸可参照标(GB4169.884)选用。,2动模板和定模板,它的作用是固定凸模或型芯、凹模、导柱、导套等零件，所以又称固定板。,固定板的尺寸可参照标准模板(GB4169.884)选用。,3支承板,支承板是垫在固定板背面的模板。,支承板的尺寸也可参照标准模板(GB 4169.884)选用。,4垫块,垫块的作用是使动模支承板与动模座板之间形成用于推出机构运动的空间，或调节模具总高度以适应成型设备上模具安装空间对模具总高的要求。,垫块和支承柱的尺寸可参照有关标准(GB 4169.684)。,1中小型标准注射模架(GBT 1255611990),标准中规定，中小型模架的周界尺寸范围560 mm900 mm，还规定了其模架结构形式为品种型号：,(1)基本型,基本型分为A1、A2、A3、A4四个品种，如图4-140所示。模架的组成。,图4-140 基本型中小型注射模架,(2)派生型,派生型分为PlP9共9个品种，如图4-141所示。,图4-141 派生型中小型注射横架,
