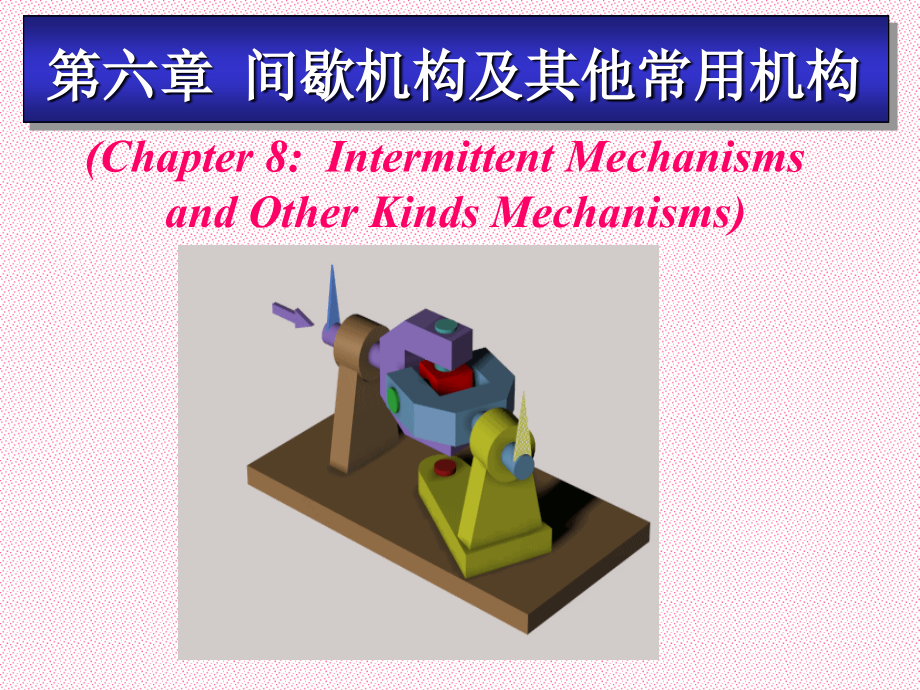

第六章-间歇机构及其他常用机构.ppt

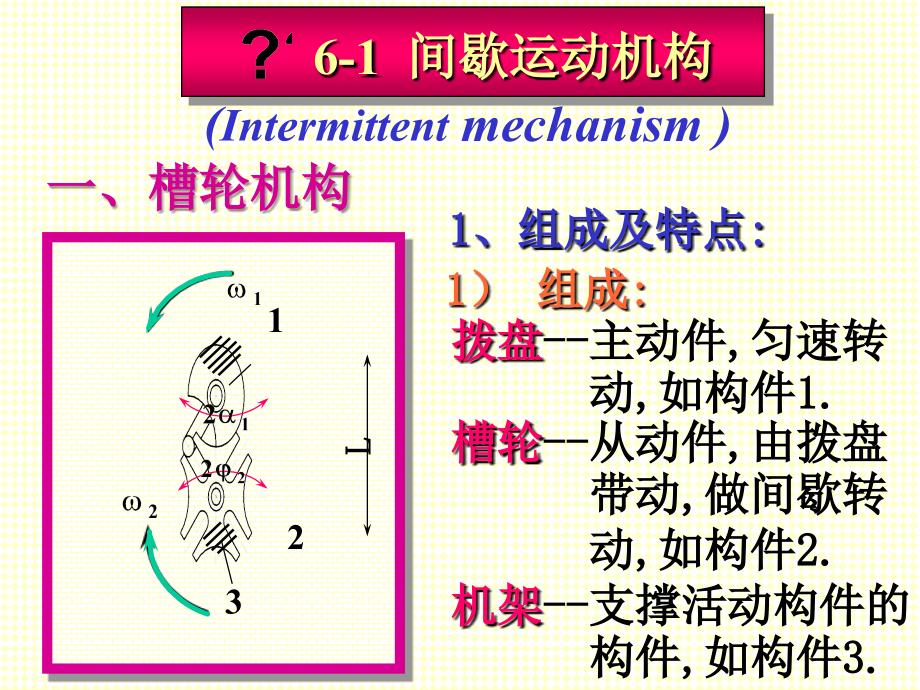

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,第六章 间歇机构及其他常用机构,(Chapter 8:Intermittent Mechanisms,and Other Kinds Mechanisms),6-1,间歇运动机构,(,Intermittent,mechanism),1,2,3,L,1）组成:,拨盘,-主动件,匀速转,动,如构件1.,槽轮,-从动件,由拨盘,带动,做间歇转,动,如构件2.,机架,-支撑活动构件的,构件,如构件3.,一、槽轮机构,1、组成及特点:,2）特点:,优点:构造简单,外形尺寸小,机械效率,高,能较平稳,间歇地进行转动。,缺点:存在柔性冲击。,此机构常用于速度不太高的场合。,2、类型及应用,1）类型:,(1)外槽轮,(2)内槽轮,(3)球面槽轮机构,二、棘轮机构,1,2,3,4,5,6,1、组成及特点：,1构件-摇杆,2构件-主动棘爪,3构件-棘轮,4构件-止动爪,5构件-弹簧,6构件-机架,组成,2、类型:,分为齿式和摩擦轮式两大类,齿式,齿式棘轮机构：,1、外,棘轮机构,2、内,棘轮机构,3、空间,棘轮机构,3、应用：,常用于各种机械中，以实现进给、转位或分度。,牛头刨床工作,台的横向进给,1,2,3,4,5,6,7,超越离合器,1,2,3,4,三、不完全齿轮机构,外啮合,1,2,内啮合,1,2,四、凸轮式间歇运动机构,弧面分度凸轮机构,1,2,3,圆柱凸轮机构,2,1,
