电容式传感器课件.ppt

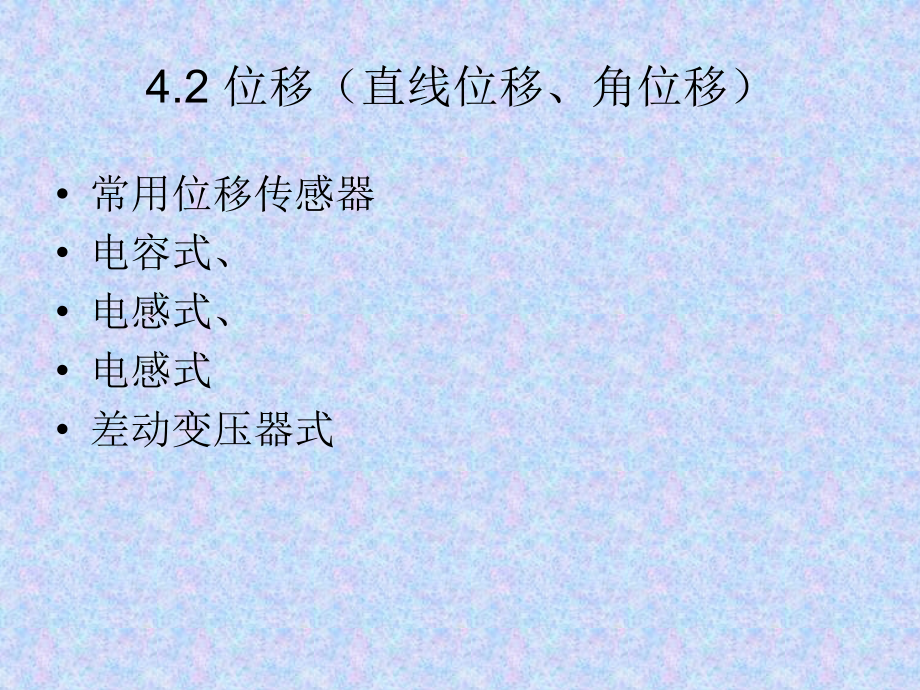

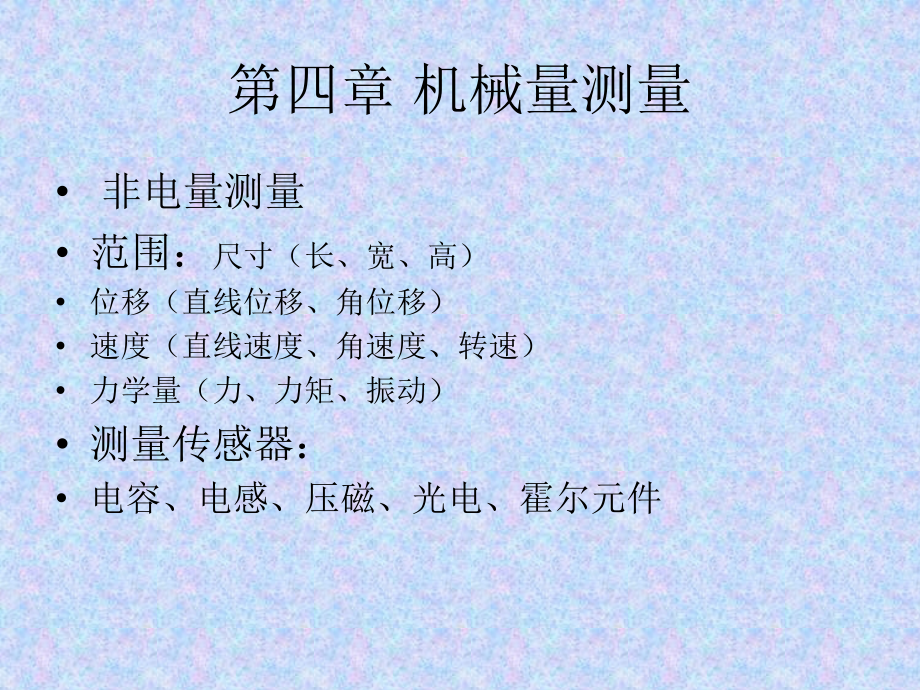

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第四章 机械量测量,非电量测量,范围：,尺寸（长、宽、高）,位移（直线位移、角位移）,速度（直线速度、角速度、转速）,力学量（力、力矩、振动）,测量传感器：,电容、电感、压磁、光电、霍尔元件,4.2 位移（直线位移、角位移）,常用位移传感器,电容式、,电感式、,电感式,差动变压器式,4.2.1 电容式传感器,一、工作原理,1、定义：电容式传感器就是将被测量变换成电容量的,一种传感器。,2、工作原理,3、类型,变间隙式、变面积式、变介电常数式,+,+,+,Capacitor,如图所示，平行板电容器的和S不变，只改变电容器两极板之间距离d。该类型传感器常用于压力的测量。,Capacitor,初始状极距为d,0,时，电容器容量C,0,为，电容器受外力作用，极距减小d，则电容器容量改变为：,此时C,1,与极间距的改变呈线性关系。,变极间距,2、,变面积式,变面积式电容传感元件结构原理图如下所示。,图（a）所示平板形位移x后，电容量由初始值变为,：,灵敏度为：,对于角位移传感器，图（b），设两片极板全重合（=0）时的电容量为C,0,，动片转动角度后，电容量变为：,电容量变化：,灵敏度为：,影响因素,变面积式电容压力传感器,2、电容式液面计,储藏仓粉位测量、酸碱罐液面的测量,变介电常数,3.2 测量电路,一、调幅型测量电路,（一）交流电桥电路,1、单臂接法,2、差动接法,（二）运算放大器式电路,2、可调零测量电路,应用：,ZCS1100英国超精密电容位移传感器,特点：纳米级分辨率；线性0.08%；灵敏度可调；,应用：压电微位移、振动台，电子显微镜微调，天文望远镜镜片微调。,首页,激光检测,检测设备,直线位移计,相关传感器,监控仪表,厚度测量仪,新产品,ZNXsensor,双极型精密电容位移传感器,特点：纳米分辨率；零磁滞；线性0.02%；频 带可调505000HZ；灵敏度可调；,应用：压电微位移、振动台，电子显微镜微调，天文望远镜镜片微调，精密微位移测量等。,油量测量,右图其原理图，利用了圆柱型电容传感器。其电容为：,当燃油增大，h2增大，C也增大，即传感器的电容增大；燃油减少，h2减少，C也减小，即传感器的电容减少。这样传感器就把油量的变化转换为电容的变化，通过测量电容的大小就能知道油量的多少。,Capacitor,湿度测量,湿敏电容一般是用高分子薄膜电容制成的，常用的高分子材料有聚苯乙烯、聚酰亚胺、酪酸醋酸纤维等。,当环境湿度发生改变时，湿敏电容的介电常数发生变化，使其电容量也发生变化，其电容变化量与相对湿度成正比。湿敏电容的主要优点是灵敏度高、产品互换性好、响应速度快、湿度的滞后量小、便于制造、容易实现小型化和集成化，其精度一般比湿敏电阻要低一些。,Capacitor,HM1500湿度传感器,在工农业生产、气象、环保、国防、科,研、航天等部门，经常需要对环境湿度,进行测量及控制。,电容式键盘,常规的键盘有机械式按键和电容式按键两种。,电容式键盘是基于电容式开关的键盘，原理是通过按键改变电极间的距离产生电容量的变化，暂时形成震荡脉冲允许通过的条件。理论上这种开关是无触点非接触式的，磨损率极小甚至可以忽略不计，也没有接触不良的隐患，具有噪音小，容易控制手感，可以制造出高质量的键盘，但工艺较机械结构复杂。,Capacitor,此种键盘即利用极距式电,容传感器以实现信息转换,电容传声器,传声器（,Microphone,）俗称话筒，音译作麦克风，是一种声电换能器件，可分电动和静电两类，目前广播、电视和娱乐等方面使用的传声器，绝大多数是动圈式和电容式。,电容传声器以振膜与后极板间的电容量变化通过前置放大器变换为输出电压。它能提供非常高的音响质量，频率响应宽而平坦，是高性能传声器，但这种传声器制造工艺复杂，价格高，需外加,60,200V,的极化电压源，一般在专业领域使用较多。,驻极体电容传声器,大膜片电容传声器,Capacitor,驻极体电容传声器,它采用聚四氟乙烯材料作为振动膜片。这种材料经特殊电处理后，表面永久地驻有极化电荷，取代了电容传声器极板，故名为驻极体电容传声器。特点是体积小、性能优越、使用方便。,指纹识别,指纹识别目前最常用的是电容式传感器，也被称为第二代指纹识别系统。它的优点是体积小、成本低，成像精度高，而且耗电量很小，因此非常适合在消费类电子产品中使用。,右图为指纹经过处理后的成像图：,Capacitor,指纹识别,指纹识别所需电容传感器包含一个大约有数万个金属导体的阵列，其外面是一层绝缘的表面，当用户的手指放在上面时，金属导体阵列/绝缘物/皮肤就构成了相应的小电容器阵列。它们的电容值随着脊（近的）和沟（远的）与金属导体之间的距离不同而变化。,Capacitor,产品.,电容式液位传感器（液位计/料位计）,电容式接近开关,振荡电路,被测物体,感应电极,被测电容,测量头构成电容器的一个极板，另一个极板是物体本身，当物体移向接近开关时，物体和接近开关的距离发生变化，使得和测量头相连的电路状态也随之发生变化.接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体。,电感式位移传感器,位移变化,自感系数、互感系数的变化,应用,：测量位移、震动、压力、流量、相对密度等物 理量,特点,：结构简单,灵敏度高,线性度优良,1、工作原理,当衔铁受外力作用使气隙厚度减小，则线圈电感也发生变化，为：,电感的相对变化量近似为：,2、输出特性,灵敏度,1-线圈；2-铁芯；3-衔铁；4-导杆,二、差动变隙式电感传感器,电感量的变化与气隙的关系：,灵敏度：,优点：1、差动式灵敏度比单线圈灵敏度高一倍。2、差动式的线性度有了改善。,四、测量电路,1.交流电桥式测量电路,其输出电压:,.,2、交流变压器式电桥,变压器式交流电桥测量电路如图所示，电桥两臂Z,1,、Z,2,为传感器线圈阻抗，另外两桥臂为交流变压器次级线圈的1/2阻抗。当负载阻抗为无穷大时，桥路输出电压：,当传感器的衔铁处于中间位置时，即Z,1,=Z,2,=Z，此时有U,o,=0，电桥平衡。,当传感器的衔铁下移时，即Z,1,=Z-Z，Z,2,=Z+Z，此时：,当传感器的衔铁上移时，则Z,1,=Z+Z，Z,2,=Z-Z，此时：,衔铁上下移动相同距离时，输出电压的大小相等，但方向相反，由于U,o,是交流电压，输出指示无法判断位移方向，必须配合相敏检波电路来解决。,电感式接近传感器（金属）,电感式传感器的应用,4.2 互感型-差动变压器,优点：1、精度高，灵敏度高，结构简单，性能可靠工作原理:互感现象和变压器工作原理。,结构：1、变面积；2、变间隙；3、螺线管式,一、螺线管式,W,W1,W2,.,E,w,E,out,U,0,x,-x,U,2b,U,2a,输出电压的特点,1、当衔铁位于中心位置时，实际输出电压不等于0，有一定的残余电压。,2、残余电压在几十伏以下。,3、残余电压主要由两个次级绕组的电器参数和几何尺寸不完全一致，导致它们产生的感应电势幅值不等相位不同；由于磁性材料的磁饱和、磁滞的造成磁化曲线的非线性。高次谐波中三次谐波,消除零点残余电压方法：,1从设计和工艺上保证结构对称性,为保证线圈和磁路的对称性，首先，要求提高加工精度，线圈选配成对，采用磁路可调节结构。,其次，应选高磁导率、低矫顽力、低剩磁感应的导磁材料。并应经过热处理，消除残余应力，以提高磁性能的均匀性和稳定性。由高次谐波产生的因素可知，磁路工作点应选在磁化曲线的线性段。,2选用合适的测量线路,采用相敏检波电路不仅可鉴别衔铁移动方向，而且把衔铁在中间位置时，因高次谐波引起的零点残余电压消除掉。如图，采用相敏检波后衔铁反行程时的特性曲线由,1,变到,2,，从而消除了零点残余电压。,e,2,+x,-x,2,1,0,相敏检波后的输出特性,（三）测量电路,差动变压器的输出电压为交流，它与衔铁位移成正比。用交流电压表测量其输出值只能反映衔铁位移的大小，不能反映移动的方向，因此常采用差动整流电路和相敏检波电路进行测量。,1、差动整流电路,根据半导体二级管单向导通原理进行解调的。如传感器的一个次级线圈的输出瞬时电压极性，在,f,点为“”，,e,点为“”，则电流路径是,fgbahe,（参看图,a,）。反之，如,f,点为“”，,e,点为“”，则电流路径是,ehbagf,。可见，无论次级线圈的输出瞬时电压极性如何，通过电阻,R,的电流总是从,b,到a。同理可分析另一个次级线圈的输出情况。输出的电压波形见图（,b,），其值为,U,0,=,u,ab,u,cd,。,全波整流电路和波形图,e,1,R,R,a,c,d,h,g,f,b,e,U,0,衔铁在,零位以下,u,ab,t,t,t,u,ab,t,t,t,u,ab,t,u,cd,t,U,0,t,U,cd,U,0,U,0,u,cd,衔铁在,零位以上,衔铁在,零位,(,b,),(,a,),在,f,点为“”，则电流路径是,fgdche,(参看图,a,)。反之，如,f,点为“”，则电流路径是,ehdcgf,。,单螺管线圈型,螺管线圈差动,双螺管线圈差动型传感器测量电路,差动变压器位移传感器,案例：,板的厚度测量,案例：,张力测量,4.2.4电涡流传感器,一、工作原理,电涡流传感器由平面线圈和金,属片组成，它是基于电磁感应,原理制成的,1、电涡流和涡流效应,电涡流：成块的金属置于变化的磁场中，或者在固定磁场中运动时，金属导体内就要产生感应电流，这种电流的流线在金属内是闭合的，所以称为涡流。,涡流效应：如图上图所示，有一通以交变电流I,1,的传感器线圈。由于电流 I,1,的存在，线圈周围就产生一个交变磁场H1。若被测导体置于该磁场范围内，导体内便产生电涡流I,2,，也将产生一个新磁场H2；H2与H1方向相反，力图削弱原磁场H1，从而导致线圈的电感量、阻抗和品质因数发生变化。,这种现象就是涡流效应。,2、工作原理,由等效电路可写出两个电压平衡方程式：,R,2,L,1,L,2,I,1,I,2,U,1,R,1,M,涡流式传感器与被测金属的等效电路,解上面的联立方程可得到，从而求出受金属影响后空心线圈的等效阻抗为,可看出线圈阻抗的实部即有效电阻随,M,的增加而增加；虚部即等效电感随,M,的增加而减少，这样使线圈阻抗发生了变化。影响品质因素Q减小。,电涡流强度与距离的关系,线圈的激励电流,金属导体中的等效电流,线圈到金属导体表面距离,线圈外径,结论：,（1）电涡流强度与距离,是非线性关系。,（2）当利用电涡流式传感器测量位移时，只有在,（0.050.15）的范围内才能得到较好的线性和较高的灵敏度。,二、结构,1,2,3,4,5,6,1 线圈 2 框架 3 衬套,4 支架 5 电缆 6 插头,三、测量电路,定额调幅式测量电路,1、采用石英晶体振荡器，投供稳定的高频激励信号。,2、R为耦合电阻,，,来减小传感器对振荡器的影响，R影响,灵敏度，,R,大灵敏度低，,R,小则灵敏度高；但,R,过小时，,由于对振荡器起旁路作用，也会使灵敏度降低。,3、输出电压的频率恒定，大小变化，所以成为调幅式的。,
