第三章-3-4装配式基础施工.ppt

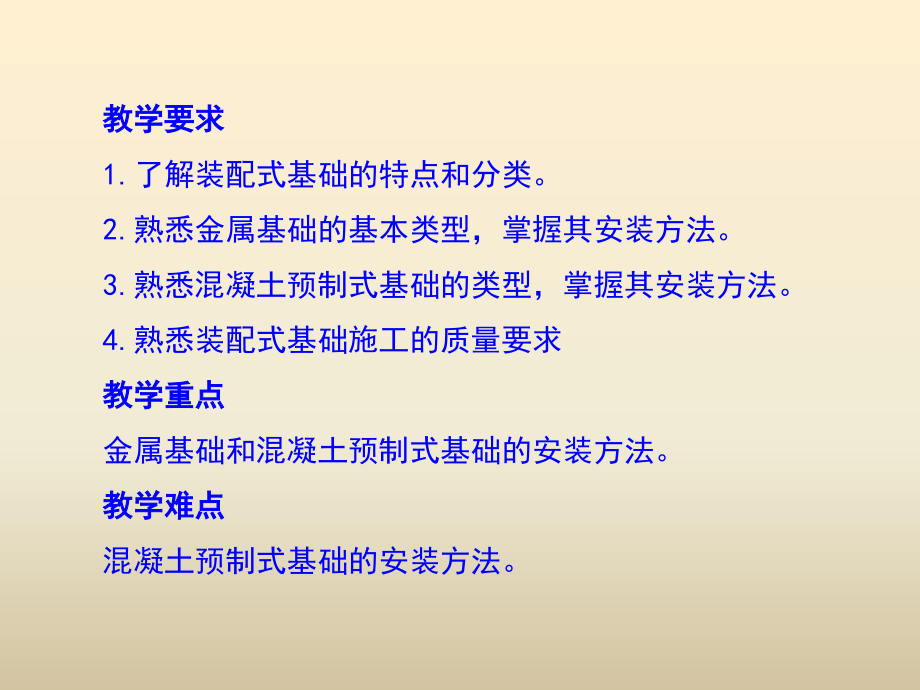

,输电线路施工,电子教案,教学目的,教学重难点,教学过程,课程小结,课程作业,教学方法,教学课题,输电线路施工,电子课件,3.4,装配式基础施工,第,3,章 基础施工,教学要求,1.,了解装配式基础的特点和分类。,2.,熟悉金属基础的基本类型，掌握其安装方法。,3.,熟悉混凝土预制式基础的类型，掌握其安装方法。,4.,熟悉装配式基础施工的质量要求,教学重点,金属基础和混凝土预制式基础的安装方法。,教学难点,混凝土预制式基础的安装方法。,一、装配式基础的概念,装配式基础：,又称预制基础，是工厂预制，现场装配的基础形式。它比现浇混凝土基础节省,30,50%,的劳动力，缩短工期,1/3,1/2,，且基础加工的质量有保证（在工厂加工条件好），施工作业受季节气候影响小，有利于机械化或半机械化作业，降低施工人员的作业强度，是输电线路基础施工的发展方向。,分类：装配式基础按材料的不同分为：金属基础、混凝土预制基础。,二、金属基础,金属基础：,金属基础是一种传统的基础形式，多为钢结构。其重量轻，结构简单，运输施工方便；缺点是耗钢材量大。适用于山地且土质好（风化的岩石、坚质粘土、砂土等），交通运输困难，不受地下水影响的塔位,。,钢格排型基础,压制金属底板型,混凝土加强型,图,1,加强型基础,混凝土,主材,底板,金属基础,底板,斜材,主材,图,3,钢格排基础,斜材,主材,底板,图,2,压制金属底板型基础,斜材,主材,底板,模型图,模型图,模型图,1.,装配式基础施工按材料不同有哪两种形式？它们具有什么特点？,2.,说明混凝土预制式基础安装的主要步骤。,金属基础的：,混凝土预制基础，用单个或多个部件拼装而成的预制钢筋混凝土基础。这种基础在预制件工厂统一配料、制造，加工条件好，质量能够保证；便于采用新技术、新工艺，减少原材料消耗（如预应力基础）。一般预制基础单件重量大，运输困难，适用于缺砂、石、水等原材料但交通方便地区。,金属基础的分类：,混凝土预制基础按其结构分为：单件整体式、多件组合式。,单件整体式。,如图,4,（,a,）、（,b,），指包括底板立柱预制成为一个整体或只有底板的基础，如混凝土杆的底盘。其重量较大，用人力运输吊装困难，不适用于大型基础，宜采用吊车整体吊装，适用于交通方便的地区。,多件组合式。,如图,4,（,c,）其底板与立柱分离，甚至于底板也是由多个砌块组成，用螺栓或水泥砂浆灌注后连接；立柱有单柱、多柱两种，单柱用钢管或混凝土杆，法兰盘连接；多柱由角钢组合制成，螺栓连接,。,三、混凝土预制基础,整块底板,带孔底板,平梁组装式底板,图,4,钢筋混凝土件组装式预制基础,单件整体式基础,多件组合式基础,混凝土预制基础模型,混凝土预制基础简易安装,绞磨,图,5,预制基础简易吊装支架法,吊架,预制基础,混凝土预制基础安装方法：,布置找正线，使找正线在每个塔腿上方成十字形。如图,5,。,在基础坑上搭设吊架，准备吊装构件入坑，如图,5,。,基础坑操平。基础坑底应多点操平，使坑底基本平整；然后铺上,50mm,的粗砂或细碎石垫层，再多点操平，使全坑底平整，保证基础底板受力均匀。这是装配式基础安装质量的关键。,拼装基础。如图,5,，利用吊架或吊车将基础各部分吊入安装，并用垂球操平找正。,防腐及回填。底板与立柱连接处铁件应以水泥砂浆浇制保护层，外露铁件应热浸镀锌并加刷沥青漆防腐；回填时要求在底板上铺一层大于底板之间空隙的块石后再回填土壤，对石坑可按石与土,3,：,1,4,：,1,的比例分层回填夯实，但回填中石块不宜过大，防止卡坏立柱。,装配式基础施工安装质量要求：,材料的防腐,混凝土要求,钢筋混凝土枕条、框架底座、薄壳基础及底盘、底座等与柱式框架的安装应符合下列规定：,整基基础安装尺寸的允许偏差在填土夯实后应按现浇基础整基基础尺寸施工允许偏差的要求进行检查。,混凝土电杆底盘安装，圆槽面应与电杆轴线垂直，找正后应填土夯实至底盘表面，以防止立杆时移动。其安装允许偏差应保证电杆组立允许偏差。,卡盘安装前应将其下部回填土夯实，安装位置与方向应符合图纸规定，其深度允许偏差不应超过,50mm,。,拉线盘的埋设方向应符合设计规定。,装配式基础预制构件允许偏差,
