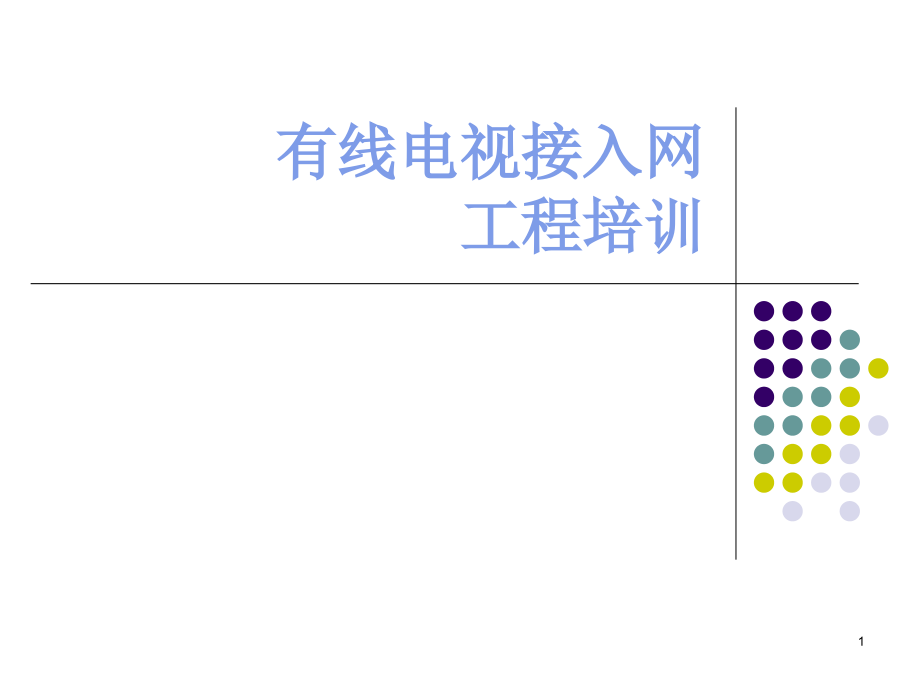

有线电视接入网工程.ppt

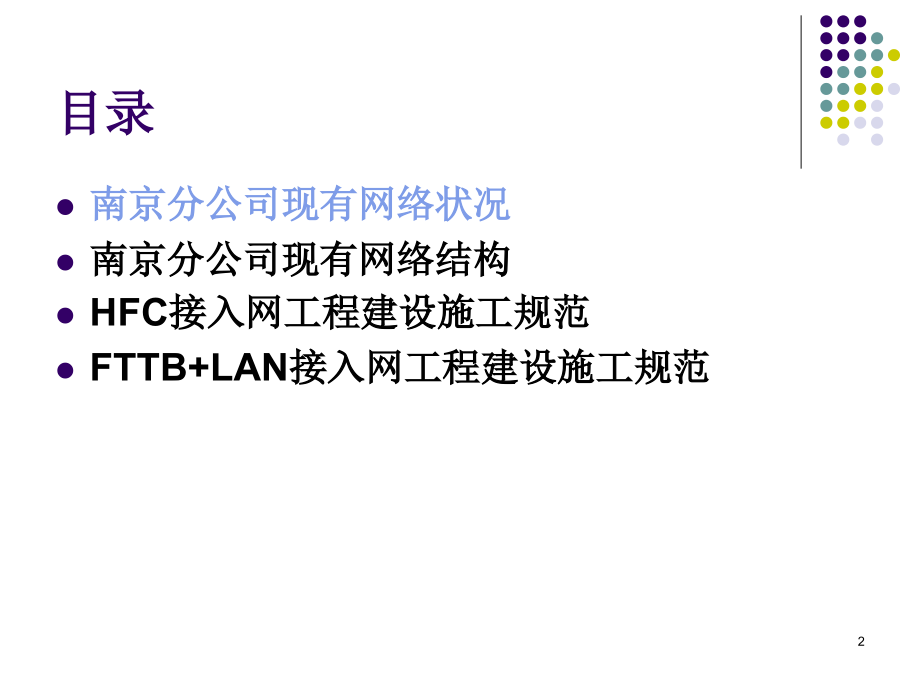

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,有线电视接入网工程培训,1,目录,南京分公司现有网络状况,南京分公司现有网络结构,HFC接入网工程建设施工规范,FTTB+LAN接入网工程建设施工规范,2,南京分公司现有网络状况,2009年以前，市区内有线电视接入网均采用HFC接入方式。即光纤到小区后电缆分配到户。,2009年以后，应三网融合需要和互动高清互动业务、云媒体业务的发展，市区内新建小区的有线电视网络采用光纤到楼电缆到户，即FTTB+LAN方式接入。,3,目录,南京分公司现有网络状况,南京分公司现有网络结构,HFC接入网工程建设施工规范,FTTB+LAN接入网工程建设施工规范,5,HFC网络结构,采用“860MHz频带、双向HFC网络、CMTS接入”的网络结构。小区以下网络采用光机经一级放大器通过同轴电缆覆盖用户，同轴电缆网络采取集中分配或分支分配两种方式设计。双向网络光链路采用基于HFC网络的CMTS传输技术。,接入网线路由分前端、分前端至小区接入线路、小区接入点、小区至楼栋接入线路、楼栋接入点、楼栋至用户终端接入线路、用户终端组成。,6,HFC网络组网原理图,7,HFC网络结构,分前端部署HFC传输设备和CMTS头端等设备，提供HFC正向广播信号并向小区提供双向数据业务信号。,分前端至小区接入线路占用2芯双向光纤通道。,光纤到达小区，小区接入点按照每500户设立一个双向光机，实现正向和回传的1310nm波长光信号进行光电和电光转换。每一个光机配纤4芯，一般覆盖用户500户左右，光机一般采用2输出端口的光机，特殊情况可采用4输出口光机。,小区至楼栋电缆线路采用集中分配或分支分配两种结构。楼栋接入点放置楼栋设备箱，箱内配置双向放大器。分支分配结构是公司网改初期采用的电缆分配技术，集中分配结构是目前采用电缆分配技术。,用户信息终端：部署数字机顶盒接收广播式或交互式数字电视信号，并可通过CM向用户提供数据业务。,供电方式：主要采用本地单独供电，即用220V交流供电器提供的60V电源对光机供电，放大器采用220V交流供电，有条件的小区可以考虑采用集中供电方式。,8,FTTB+LAN网络组网原理图,10,目录,南京分公司现有网络状况,南京分公司现有网络结构,HFC接入网工程建设施工规范,FTTB+LAN接入网工程建设施工规范,12,光机安装,同轴电缆安装,首先在光机吊装时，拧松左右两个挂缆螺丝，将悬缆索放进两个绳索夹子的凹槽位置，再拧紧螺丝即可。,安装同轴电缆连接器(针转F头)，首先拧松射频连接板上的针转F头的紧固螺丝，在连接好针转F头后，再拧紧螺丝，但不要拧得过紧。然后用万用表检查紧固螺丝(插针)对地是否短路，如不短路，即可连接同轴电缆，最后将接口处用防水胶布将其封严，以防雨水等从其渗入机壳内。,光纤尾缆安装,将尾缆的光连接头从尾缆输入端口插入，尾缆必须是防水尾缆，然后拧紧尾缆连接器，再用防水胶布将其封严。,光机接地,必须将光机接地，以使得由于浪涌电压或雷击造成损失降到最小。将悬挂光机的钢绞线与网络的钢绞线连为一体，光机的接地电阻应达到4以下。,14,15,放大器安装,每台放大器带3560户，大于35户的楼房，原则上一栋楼用一台放大器。放大器不得串接。,放大器安装在室内的楼栋设备箱或室外的放大器地面箱中，楼栋设备箱安装在楼内合适位置并接地，放大器地面箱安装楼外与小区管道连通的空地上。,放大器和电缆的连接及电缆和器件的连接应安全、可靠，走线应清晰、合理，并符合电缆弯曲半径的要求。,16,17,放大器箱内的-9AL、-7线、-5线、接地钢绞绳、电源线必须分布合理，排列整齐。放大器箱内的器件短接线用四屏蔽-5电缆连接，短接线的长短合理，尽量摆放在边角。,放大器的输入接头一律上针头。放大器的输入、输出电缆,均应留有余量;室外放大器电缆连接处应有防水余兜措施,电缆接头工艺要严格按标准进行,根据电缆是-9铝管或540电缆，选择对应的专用绞刀进行接头制作,，防止电缆收缩,插头脱落，并涂抹704胶、缠绕防水胶布。-9铝管进墙要有余兜，进放大器和防盗盒处也要有余兜，以免折伤电缆。,放大器必须编号挂牌,220伏电源引入线要按供电规范,外接电源处有瓷瓶、支架（大、小7字铁），电源需接在陶瓷接线柱上，并有单独的接地装置。预埋部分选用专用的地埋电源线。,放大器接电要明确接电来源便于今后维护，一般要求在放大器箱内用压塑牌标记取电详细位置，挂与箱体内。,18,20,21,集中分配器安装,使用楼栋集中分配器和单元集中分配器分别接入单元和用户，楼栋集中分配器置放在楼栋设备箱中或单独的箱体中，单元集中分配器安装在单元设备箱中。,楼栋集中分配器和单元集中分配器采用HFC集中接入网接入模型中相应的器件，并在入库检验时按50以上抽样检验。,单元集中分配器所在单元设备箱安装在单元的中间楼层或标准楼栋的二层半，但距最高楼层用户过渡盒的走线距离须控制在15米以内。,23,单元设备箱原则上优先安装在用户正面墙体上，但确实有困难时，经工程部或者管理站认可后，可以考虑安装在半层侧面墙体。,集中分配器接入单元或用户的端口对应关系应该清晰明了，按规定标记（,张贴标签纸对应入户门牌号，并用透明胶带裹紧防止脱落,），并具有良好的防盗用信号（,未开通用户在集中分配器的出口统一加装锁头,）和维护方便等安装工艺性能。,24,分支分配器安装,施工中,不得将分支线的终端直接作为用户的输出口,即对用户端应采用分配形式进行信号分配,不允许用串接方式。,单元与单元之间的横向器件单独安装在楼道口的防盗盒内。两个器件不得安装在一个防盗盒内。,一层两户除顶层与底层外，其余楼层均按2分支器设计。,楼外器件按最小器件配置，信号余量放在楼放处，用分支分配器件衰减，并以负载形式标注在图上。,26,27,28,防盗盒用8塑料膨胀塞及配套木螺丝固定，防盗盒内器件用6木螺丝固定；木 螺丝必须用螺丝刀旋入，严禁用铁锤钉入。,在多层住宅建筑物内所装设放大器、分支分配器时,应尽量避免在露天处。,厨房、厕所、浴室以及屋顶隔热板等具有高温、潮湿的场所内装设,确有困 难时应加装保护罩,分配器的空余端和分支器的输出口空余时,必须接75欧的防盗假负载,装在野外的过流分支、分配器的安装位置，以靠墙或离杆1m之内，尽量避免安装在不利于维修的悬空钢绞上,30,31,所有野外器件的接头必须有防水措施，电缆要做防水余兜，余兜要求美观对称，两侧用扎丝吊扎牢固，并用防水胶布缠绕，缠防水胶布前、后必须先后两次涂抹704放水胶；防水胶布在接头尾部的电缆上缠绕必须大于3cm，野外器件安装在井道内必须有小七字撑固定。,野外短接线必须使用-9AL电缆，不得使用-5或其他电缆。,器件、放大器等安装完毕必须将放大器箱、防盗盒锁好，防止器材被盗或信号被盗接。,避免在户外线中使用大分支损耗的野外型分支器，而使用小分支损耗的野外型分支器，分支损耗值应小于或等于14dB，同时在设计时应保证光机到每个楼放的回传损耗值总和(器件和线缆损耗总和,回传按30MHz计算)不超过18dB。,32,33,电缆施工,光机至放大器的传输电缆须用9以上铝管电缆。,集中分配结构：楼放至楼栋集中分配器的传输电缆使用5四屏蔽电缆，楼栋集中分配器至单元集中分配器的传输电缆对本单元使用5四屏蔽电缆，且可以不穿管，对非本单元室外敷设使用9以上电缆。单元集中分配器至用户终端为5四屏蔽电缆。,分支分配结构：单元与单元之间楼外部分的传输电缆须用-9铝管电缆。预埋楼栋内无法穿-9铝管电缆的，用四屏蔽-7电缆。地下仍用-9铝管。楼层之间的传输电缆须用四屏蔽-7以上电缆。分支分配器至用户终端为-5四屏蔽电缆。每层的线缆交接盒采用120塑料过渡盒。,34,楼内电缆敷设应安全牢靠，须加装合适管径的PVC或其它材质的管道，垂直管管径40mm，并应在插入楼板底部做水泥防护；水平部分走明线；对于有楼栋预埋或管井的楼栋缆线可以直接走预埋或管井。,-9铝管电缆的最小弯曲半径为110mm，QR540电缆的最小弯曲半经为150mm。-9铝管、QR540铝管电缆拐角、翻梁、过七字铁、一字铁处余兜要留出，以免折伤电缆。,楼背线的架设应从二楼窗之上走线，尽量与电源线保持200mm以上的距离，实在无法走线的经工程部勘察认可后，可从一二楼窗户之间架设。,光机接口处电缆要放余量，杆上为1015m，地下为58m。,35,36,所有电缆必须与220v电力线保持200mm以上的距离，实在无法满足或交错时应加绝缘护板。护板要求足够长。,预埋工程所有电缆必须做记号，不干胶标记必须用透明胶布缠绕，防止脱落，以便维修。,老网开口取信号加两个楼放以上一律换-9铝管电缆。,防盗盒处的电缆余兜要一致均匀。,一字铁、七字撑、放大器箱等必须用膨胀螺丝固定牢固。一字铁要求水平；七字撑要求垂直。,37,38,安装膨胀螺丝用冲击钻打的孔及电缆的穿墙孔要求稍稍倾斜向上。防止雨水渗入并做水泥防护。,铝管电缆接头必须按一定顺序安装，先上前半部；然后上紧后半部。不得颠倒顺序，避免损伤电缆芯线及铝管。,各种接头的安装都必须将丝口走到位。,QR540电缆做接头时必须将铝管表面的沥青用汽油清洗干净，保证接头与铝管表面接触良好。,预埋电缆应在管井内悬挂标牌，标牌内容应能显示出电缆类型和所接楼栋。,39,40,供电、接地与防雷,采用本地供电方式：每台光机使用220V15%供电器提供的6A、60V5%的交流电，放大器采用220V交流供电。交流输入电源插头应使用国际标准的三扁插头。,接电点要求合理，尽量从电源总箱或电力线破口处接电。取电后要求用绝缘胶布裹好。取电处用小瓷瓶过渡，做好防雨措施。,供电器接电方式应符合安全规定，提供的功率应符合使用负载的要求，并有适当余量以及具有短路保护和延时恢复等功能。,220V的电源电缆应采用优质的橡胶护套3芯电源线,电源接地须与供电器箱体连接。,41,42,有源设备的外壳和同轴电缆屏蔽层均应就近按规范接地。有源设备箱的接地应按工艺及技术要求可靠就近接地，引下线与接地装置必须焊接牢靠，所有焊接处均应涂防锈漆，接地扁铁高度为1.2米左右。,光机外壳接地电阻应小于4欧姆，楼栋放大器接地电阻应小于10欧姆。室内设备安装可以借用楼栋防护地线，但测试电阻值须在1欧姆以内方可使用。,施工时，每个光机加装避雷器（目前型号为雷保HT158）,施工过程中，应测量所有接地极的电阻，达不到设计要求时，应在接地极回填土中加入无腐蚀性的长效降阻剂。,架空缆钢绞线的两端均应接地,每隔300M处均应将钢绞线接地。,放大器之间间距不超过10米，两楼放可共接地桩，但地桩阻值不大于4，两个楼栋设备箱共地桩阻值不大于1。,43,光机避雷器,44,施工中楼放地桩在50米范围内无法施工的，可由工程部与维护部去定点，阻值必须在8以下。,放大器就近可打地桩接地的就近打桩接地。,施工工程中,测量所有接地装置的电阻值,当达不到要求时，应加打地桩。,接地体地下引上部分的必须用扁铁。不得用钢绞绳从地下直接引上。扁铁必须用膨胀螺丝固定，以求美观、伏贴。,接地扁铁不得露出地面，水泥地面则应开槽并用水泥覆盖。,接地钢绞绳用-5卡固定。,45,46,47,调试规范,下行通道,上行通道,48,光机下行通道调试,输出电平,低导FM(98.5MHz)：831dBuV,高导DS56(855.25MHz):941dBuV,DS42(743.25MHz):931dBuV,49,放大器下行通道调试,输入电平,导频不低于62dBuV,输出电平,低导FM(98.5MHz)：871dBuV,高导DS56(855.25MHz):941dBuV,DS42(743.25MHz):931dBuV,50,第一级放大器的输入均衡调整输入信号的平坦特性，禁止一次性调整第1级均衡的做法。调整好均衡后，根据放大器输入信号大小，插入合适的输入衰减插片，使输入放大器放大模块的导频信号电平为62dBuV，设置第2级均衡使输出信号斜率符合调试指标要求，再调整第二级衰减或GAIN增益旋钮（初始出厂设置为0dB或为可调范围的最小值），使信号输出电平达到规定值。,51,上行通道调试,双向HFC网络回传线路调试分为两部分：,从光机至CMTS上行口的线路调试；,从放大器回传输入口至光机回传输入口的线路调试；,52,光机至CMTS上行口,所有光机均需要安装25MHz高通滤波器，以滤除5-20MHz的低频段干扰和噪声。,53,全部输出端口通过楼放覆盖用户的光机回传衰减片插入,54,输出端口直接带用户的光机回传衰减片插入,55,放大器回传输入口至光机回传输入口,从放大器反向输入端口送入74dBuV的回传调试信号，楼放反向输入衰减统一为0dB，通过调整楼放反向输出衰减实现至光机反向输入端口信号为80dBuV，验收时按80dBuV1 dB的标准执行。放大器信号输入端“B”点到光机反向输入端“D”点的链路增益为6dB。,56,具体调试时，应充分利用光机及放大器的检测口，调试应在电缆线路全部安装好后，即放大器正向输出口负载匹配情况下进行。具体回传调试时可从放大器正向输出检测口注入94dBuV的回传调试信号（等效从回传输入口注入74dBuV回传调试信号），放大器反向输入衰减为0,调整放大器反向输出衰减，应保证到光机反向输入为80dBuV（反向输入测试口为60dBuV）。在光机至机房CMTS上行输入口线路调试完成的情况下，应保证进入CMTS上行口的电平为60dbuV。从而使放大器反向输入端光机反向输入端的净增益为6dB。,57,线路调试和验收时操作，详见图。,58,双向放大器的回传技术指标,59,目录,南京分公司现有网络状况,南京分公司现有网络结构,HFC接入网工程建设施工规范,FTTB+LAN接入网工程建设施工规范,60,光分配网络子系统,61,光分配网络结构,光分配网络由光配线架、馈线光缆、光分路器、配线光缆组成的点对多点的光分配网络，简称ODN。,光分配网络分为CATV光分配网络和EPON光分配网络。两者在馈线光缆和配线光缆段都是同缆分纤传输的。,室外网络基本实现了光无源化，有源设备和电缆全部进入到室内，网络可靠性得到提高。,62,63,64,馈线光缆,机房至光交接箱的光缆,保证每个50户楼栋到机房有一芯直通纤芯，便于未来实现FTTH。另外预留30%的容量。具体设计时以小区需部署的FTTB楼栋设备箱数确定光缆芯数。,65,配线光缆,光交接箱至楼栋的光缆,6芯光缆星型到FTTB楼栋设备箱,若距离较远，中途可经光缆接头盒分配。,HFC网络使用1310nm波长，占用一芯；EPON网络使用1490、1310nm波长，占用一芯；剩余四芯用于备份。,66,配线光缆星型分布图,67,68,无源光器件,对于CATV系统来说总分路比取定为均匀分光1：16。采用2级分光(1:2)(1:8)的分光方式，1：2光分路器放置在分前端，1：8光分路器放置在光交接箱内。这样做对于小于500户的小区接入比较灵活。,对于EPON系统来说，普通住宅楼总分路比取定为均匀分光1：16.采用2级分光(1:2)(1:8)的分光方式，1：2光分路器放置在分前端，1：8光分路器放置在小区接入点。对于一些有明确需求的住宅小区、别墅、写字楼、企事业单位，根据具体带宽需求确定分光比。,69,光网络连接,光交接箱内部采用跳线连接。,CATV和EPON系统在传输过程中均采用FC适配器，CATV系统在两端采用FC适配器和APC插头，EPON系统两端侧采用SC适配器和PC插头。,70,光节点子系统,71,光节点子系统,光节点通常指光电信号转换的装置。FTTB光节点包含了传统光接收机和ONU两个功能。楼栋光接收机输出后直接覆盖用户。,数字电视光信号覆盖到楼的目的：一方面提高网络可靠性，另外是为了兼顾到数据网络光信号到楼的需要。,72,光节点子系统,光节点子系统部署在楼栋设备箱内，包括楼栋光接收机、ONU和交换机（可选），覆盖用户不超过60户。两台交换机叠加满足端口需求,73,74,楼栋光接收机,光站支持高电平输出直带用户，最多可以支持带,100,户,支持基于光路,AGC,方式的电平输出，,0-6dBm,输入范围内输出电平相同。方便维护。,光接收器件由一体化模块改为以高响应度的,PIN,管为主的分立元件构建，减少成本,采用以太网方式的网管，可靠性更好,定义设备外形尺寸和接口方向，符合箱体安装要求。,75,ONU,输入为PON光口,ONU的用户侧接口类型包括10/100BASE-T、GE接口、E1接口、射频（集成光收）等接口。,OLT作为代理实现网管，不需要配置IP地址,OLT的1个PON口最多支持32个ONU,类型 1 ONU：用于FTTH室内场合，提供1-4个以太网接口，一个 CATV接口（可选）。,类型 2 ONU：用于FTTB场合，提供1个、4个、8个、16个或24个以太网接口。,类型 3 ONU：用于FTTC野外应用场合，提供1-4个以太网接口。,76,交换机,建议支持的功能，满足今后运维需要：,支持基本VLAN功能,支持灵活 QINQ功能,支持VLAN转换功能,支持ACL功能,支持DHCP option82选项 插入功能,支持DHCP Snooping功能,77,入户电缆子网络,78,入户电缆子网络,同轴电缆网络、五类线网络。,同轴电缆网络指从楼栋光收至用户多媒体箱之间的集中分配网络。,79,五类线网络,五类线网络指从 ONU设备用户端接口至用户多媒体箱之间的入户电缆、设备缆线等所有硬件设施。,80,用户网络子系统,81,用户网络子系统,由于数据网络采用五类线接入，因此建议用户配置较大的多媒体箱实现家庭网关设备的放置，并在电视机位置配置五类线接口。,82,管道设计,由于管道中需要增加五类线电缆的布放空间，所以需要进楼管道和入户管道的容积。,进楼管道：1-3层住宅，2X50mm钢管；4层以上多层住宅，3X50mm钢管。,桥架方式：设置有线电视专用电缆桥架，或隔出单独桥架空间，桥架尺寸不小于150 mm100mm（宽X厚)。,与其他运营商共用的桥架，管道内电缆须在拐弯处或直线平行段每5米处增加广电标牌；广电专用的桥架须喷或贴广电标识。,入户以及户内管道均采用1XPVC25。,向开发商要求每楼栋在地下室提供广电专用弱电间，放置广电网络设备。,上述要求已作为我们向开发商提供的配套要求,83,箱体设计,84,光交接箱,光缆交接箱用于连接馈线光缆与配线光缆，满足光缆的固定与保护、光缆纤芯终接、连接、光分路、过路光缆熔接等功能。,箱体材料采用SMC制作，隔热，成本低,组成：箱体、熔配一体化托盘、光分路器托盘、光缆直熔单元、底座,85,光交接箱配线容量,根据小区户数规模计算，每个熔配一体化托盘可容纳12芯，每标准托盘可容纳2路1分8光分路器,馈线光缆占用托盘数（馈线光缆芯数/12取整）,配线光缆占用的托盘数（配线光缆芯数/12取整）,光分路器占用的托盘数,过路光缆占用的托盘数,配线容量=上述托盘数总和X12,86,87,FTTB楼栋设备箱,由箱体和楼栋光接收机、ONU、交换机、五类线配线架、熔接单元、供电设备及附件组成。箱体需配置220VAC供电，可安装2台19英寸交换机。每60户设置一个楼栋设备箱。,箱体尺寸为：650mm750mm130mm（高宽深）。,88,FTTB楼栋设备箱施工图,89,单元设备箱,内部可安装1台19英寸交换机或ONU，可放置200回线110模块。箱体需配置220VAC供电。箱体内部结构见图所示。单元设备箱覆盖用户数建议不超过24户。,箱体尺寸为：600mm600mm100mm（高宽深）。,90,单元集中分配箱,内部配置HFC集中分配器和五类线配线架。单元配线箱内可放置楼层分支分配器等器件。单元配线箱覆盖用户数建议不超过12户。,箱体尺寸为：400mm300mm160mm（高宽深）。,91,五类线网络施工步骤,1 五类线配线架和大对数双绞线电缆或五类线的连接采用专用工具施工，包括5对110打线器、单对110打线器、美工刀（25对电缆去外护套）、RJ45压线钳、4对五类线剥线刀、斜口钳等。,2 对入户五类线直接从楼栋设备箱入户的情形，入户五类线施工结束后在单元配线箱内预留0.4米以上，并应在室外箱体侧用数码管标注用户户号（如“101”）。,6 入户5类线在用户多媒体箱预留长度约50cm，并使用RJ45压线钳按照T568B标准做RJ45插头，然后在离RJ45接头20cm位置处用数码管标注“GD”。,92,设备调试要求,楼栋光接收机,输入光功率（1310nm波长）：-60 dBm,输出电平：871dBuV 98.5MHz低导、931dBuV 743.25 MHz高导（均衡6dB）,OLT输出光功率（1490nm）：+2+7dBm,ONU输入光功率（1490nm）：,-8-20dBm,ONU输出光（1310nm）为突发方式，-1+4dBm,93,设备调试要求,用户端电平：单元集中分配器电输出平：644dBuV（导频）。,用户端数字电视QAM指标,64QAM，调制误差率MER 30dB(不加均衡)，误码率BER 33dB(不加均衡),94,网络调试要求,光交接箱CATV（1310nm）输出光功率6dBm，EPON下行（1490nm）输出光功率-6dBm。,五类线电缆指标：包括衰减、近端串音（NEXT）、传输时延；,95,谢谢大家！,96,
