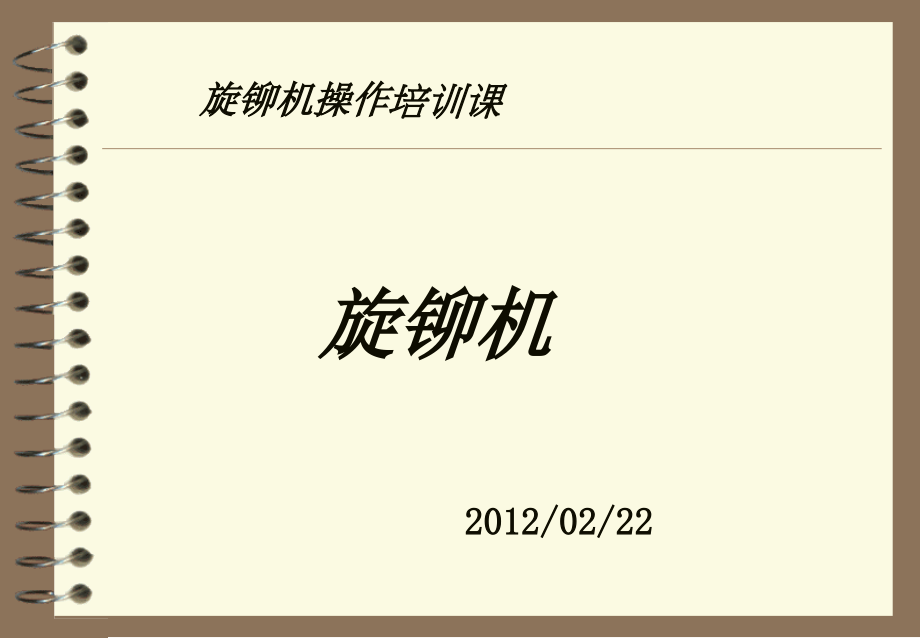

旋铆机操作.ppt

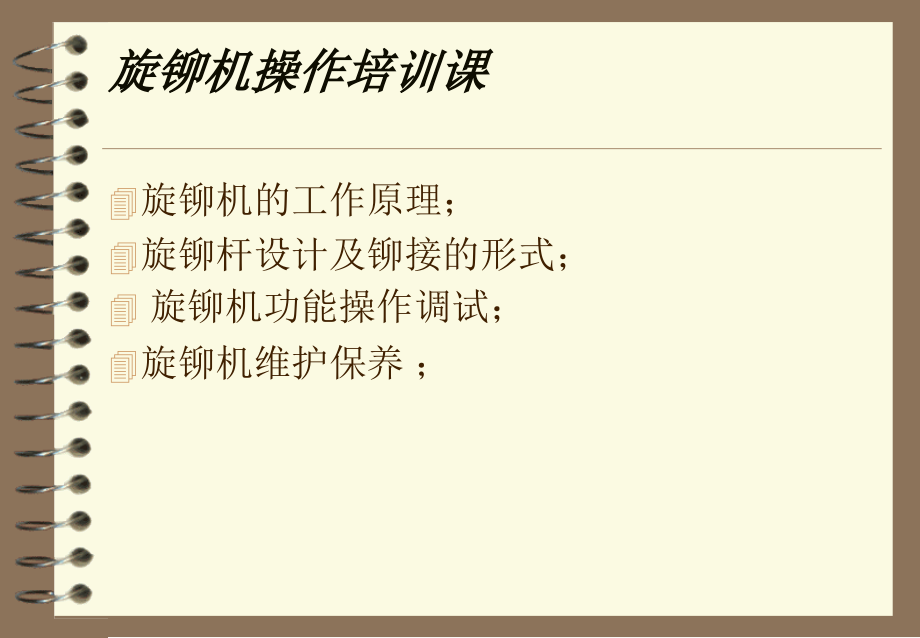

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,*,旋铆机,旋铆机操作,培训课,2012/02/22,旋铆机操作培训课,旋铆机的工作原理；,旋铆杆设计及铆接的形式；,旋铆机功能操作调试；,旋铆机维护保养；,旋铆机的工作原理,旋铆机铆接方式：油压缸和键轴连接并一起旋转的旋转头；,旋铆头内装有带倾角可回转的旋铆杆，旋铆杆可自由灵活转动；,铆头在转动时铆杆可与铆头一起转动，铆杆面和铆钉接触时，旋铆杆即可停止一般铆杆和铆头同时转动；,随油缸下降形成线最后铆杆与铆钉相同半径圆线像进行接触，即线转动形成面的原理；如图（图,a,）（图,b,）。,旋铆杆设计,铆接质量的好坏除了操作调试铆接外，关键也同样在于铆头设计合理、加工精度高，则铆接面质量高，否则其反。,铆头杆设计及制作时需掌握的以下要素：,1.,铆杆的材质：选择常选用模具钢或钨钢。如,CR12MoV,，,W18Cr4V,。按铆头设计尺寸加工，进行淬,火处理（,HRC58,62,）。最后上磨床磨到设计尺寸，使表面粗糙度达到,0.8,以上。,2.,平型铆杆的是使用最频繁的一种类型。,A,根据铆接零件铆接成型完毕后铆钉的尺寸确定。如铆钉未铆前为,6mm,，铆接后尺寸为,8mm,，这时铆头,A,的尺寸一定要,8mm,根据铆钉形式不同，产品要求不同，将旋 铆杆头部制成不同形状，可铆出不同形状的产品，常用形状如下图：本司采用平形铆（,3,）,铆接形式,铆钉形式如示图,旋铆机接通电源后，电气盒上红色指示灯亮，将旋转开关旋到手动档位及调试档位此时主轴不转，按住脚踏开关，则电磁阀换向旋铆杆达到最下位置；,将夹具、工件、铆钉装到旋铆机工作台上，调整夹具的位置，使铆杆对准铆钉，并采用校正冶具中心位置，即铆钉轴线与铆杆旋转轴心线一致，,再根据工件及铆钉的长度，松开工作台侧面的夹紧螺栓，转动手轮，使整个工作台与工件一起慢慢移动，直至使铆杆轻轻接触到铆钉的端面为止，然后拧紧夹紧螺栓，固定好工装冶具。,旋铆机功能操作调试,铆钉铆接完成，根据铆钉头的变形程度再决定如何调整；当铆钉的变形已经达到理想状态，满足品质要求，应锁紧微调螺帽，防止铆接行程发生变化。,当旋转开关旋到运行档位，另一旋转开关旋到自动档位时，此时旋铆机进入旋铆作业。旋铆时间由旋铆定时仪控制，旋铆定时仪可在,0.5-10,秒内进行调节。,旋铆机功能操作,调试,旋铆机是采用三相四线制电源供电，接电源时，旋铆机必须接有零线，方可使用，如使用漏电开关，要采用三相四线漏电开关，旋铆机的零线地线相接，以免发生触电事故。,开机前应检查转换开关的档位，必须保证档位都在停止档位，以防发生意外。,开动前应检查设备的润滑系统、机械系统，安全防护装置完好，机器各紧固件是否牢靠各运转部件及滑动面有无障碍物。,工作前先作空行程试运转，检查各按钮、开关、阀门、限位装置等是否灵活可靠，确认输入油压正常，活塞连同主轴运动正常后方可开始工作。,操作注意事项,謝 謝！,旋铆机操作培训课,程,
