[5]常用电子仪器的使用.ppt

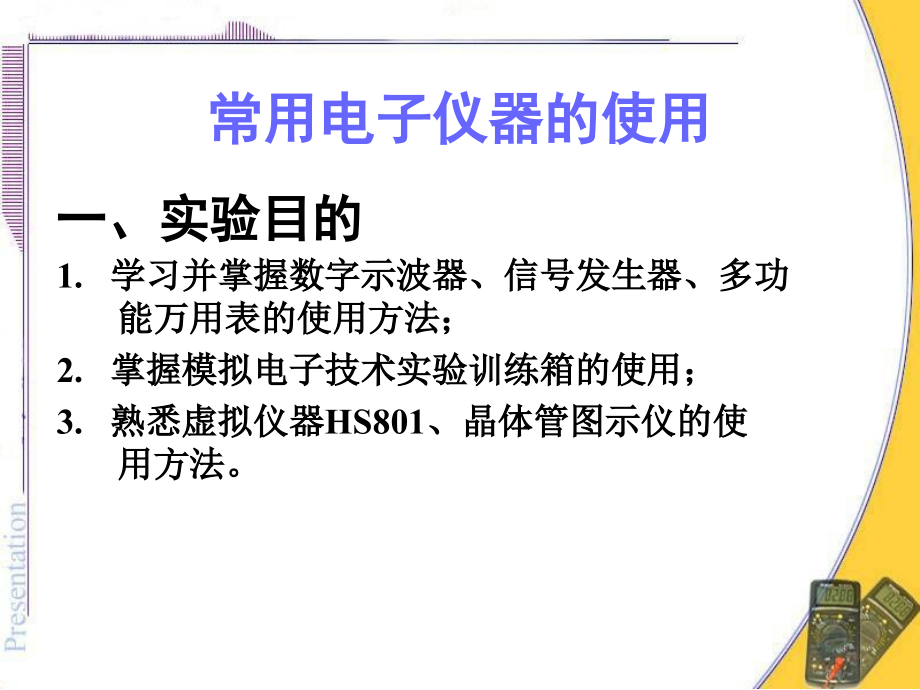

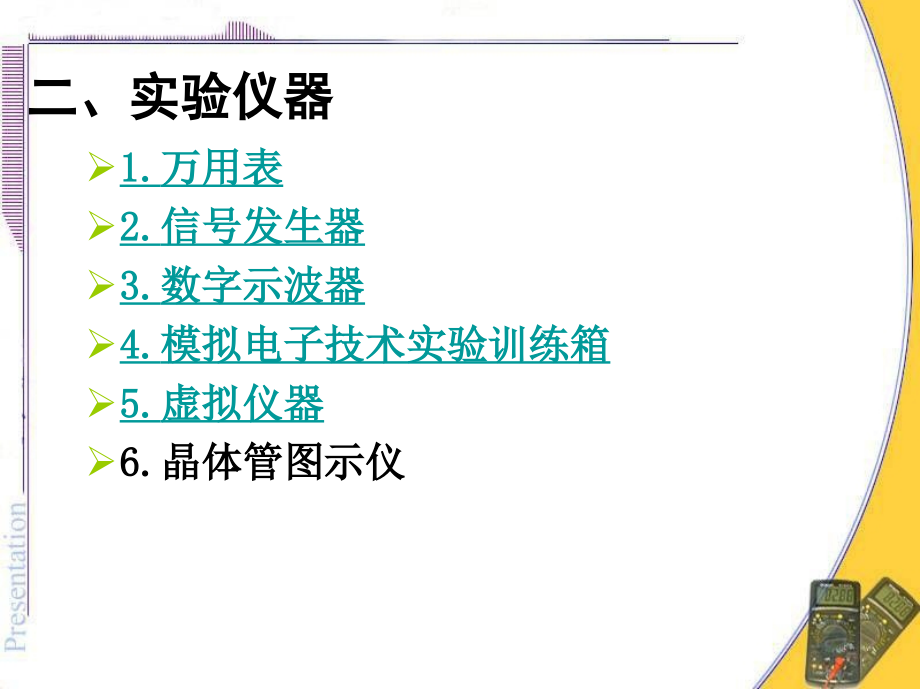

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,常用电子仪器的使用,一、实验目的,1.学习并掌握数字示波器、信号发生器、多功 能万用表的使用方法；,2.掌握模拟电子技术实验训练箱的使用；,3.熟悉虚拟仪器HS801、晶体管图示仪的使 用方法。,1.,万用表,2.,信号发生器,3.,数字示波器,4.,模拟电子技术实验训练箱,5.,虚拟仪器,6.,晶体管图示仪,二、实验仪器,三、实验内容：,1.GDM8145型数字万用表：,GDM8145型数字万用表是一种性能稳定、读数精确、4位半LED显示的便携式台式仪表。该表可用于测量交直流电压、交直流电流和电阻。,（1）面板介绍：,PWR电源开关,按下此键，电源被打开,AC/DC交流/直流,按下此键，可以测交流,弹起此键，可以测直流,V电压,按下此键，可以测电压,mA电流,按下此键，可以测电流,k电阻,按下此键，可以测电阻,量程选择按钮（六个）,按下此键，可以选择量程,LED显示屏,测试笔插口,（2）使用举例,电压测量,1）打开电源,2）选择交流、直流,3）选择测量电压,4）选择合适的量程,5）连接表笔，观察记录读数,电流测量,1）打开电源,2）选择交流、直流,3）选择测量电流,4）选择合适的量程,5）连接表笔，观察记录读数,20A没有保险丝，测量时间应小于15秒,1）打开电源,2）保证AC/DC键弹起,3）选择测量电阻,4）选择合适的量程,5）连接表笔，观察记录读数,电阻测量,2.,SG1020信号发生器,本仪器具有TTL波、正弦波、方波、三角波、调频、调幅、调相、FSK、ASK、PSK、线性频率扫描、对数频率扫描等信号的发生功能，并且可以实现函数信号任意个数发生功能。主波信号频率最高20MHz，频率分辨力可达10mHz。本仪器还具有频率测量、周期测量、正脉宽、负脉宽测量和计数的功能。,按下“主波”功能键,即可进入下一级设置,菜单进行各种设置,进入的下一级菜单,（3）使用举例-输出信号的设置,设置输出信号波形,表明正在进行波形设置,可供选择的信号的波形的列表,使用方向键“,”“,”和旋转数字脉冲拨盘可以进行波形设置，选中的波形以反白的方式显示,波形设置后的菜单显示,设置输出信号频率,设置波形后，要进一步设置频率，按频率功能键进入频率设置菜单,频率设置菜单,设置频率方法1,使用“,”和“”可以实现显示屏上”,“”,“在频率显示数值的各个数据位上的移动，以选中各个数据位。,”,“和”,”可以实现对被选中数据位的增和减。输出信号可以根据设置实时改变输出频率,设置频率方法2,使用数字键盘直接键入所期望的频率值,设置好频率后，按“OK”键生效并返回,设置输出信号幅值,按”幅度”功能键进入幅度设置菜单，其他方法与信号频率调节方法相同,信号,衰减设置,按”衰减”功能键进入衰减设置菜单显示屏显示衰减,衰减设置为10dB,即信号衰减10dB后输出,注,使用”,”和”来改变衰减值，实现信号不同衰减输出,显示屏,光标测量,直接测量,自动设置,运行/停止,通道1位置（垂直）,通道1 菜单,伏/格（通道1）,通道1输入,通道2,外部触发,秒/格,位置,（水平）,（1）主要面板介绍,4.,TDS210数字示波器,（2）,应用举例：,观察一方波信号，测量信号的周期、频率及峰峰值。,开启电源开关，显示“启动自检”字样后按任一键开始测量。,电源开关,耦合,交流,探头,1X,CH1 菜单,将被测信号从CH1输入端加入，按下CH1菜单键，通过斜面按钮设定耦合为“交流”，衰减系数为“1X”，使屏幕上出现扫描线。,斜面钮,按下,AUTOSET,（自动设置）键，使屏幕上显示的波形清晰，高度适中。否则调节“伏/格”、“秒/格”旋钮。,AUTOSET,伏/格（通道1）,秒/格,按下,MEASURE键,，在选取“信源”为CH1后，再选择测量类型：周期、频率及峰峰值。,MEASURE,CH1,频率,CH1,周期,CH1,峰峰值,
