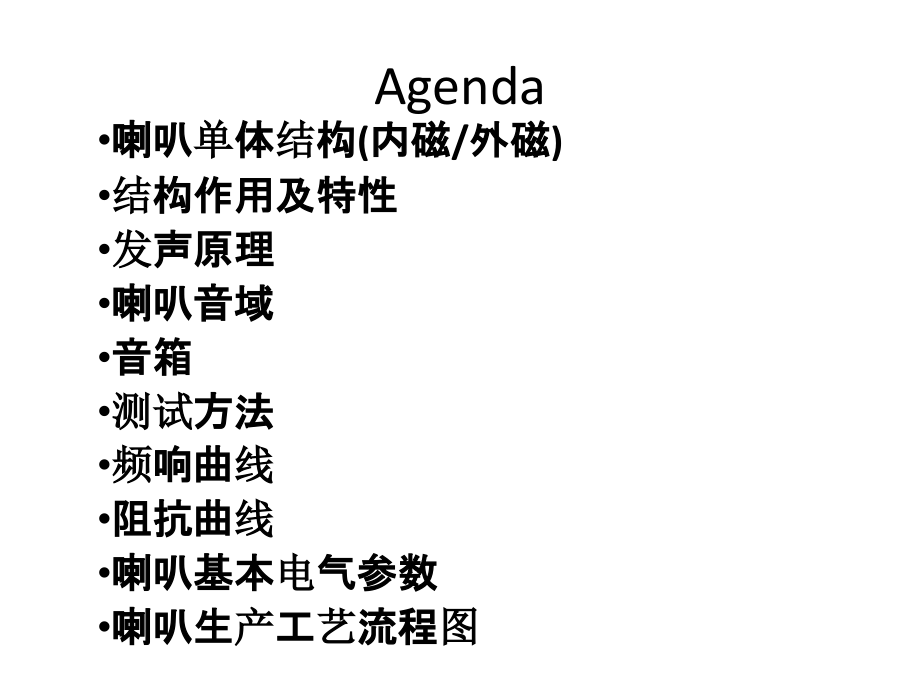

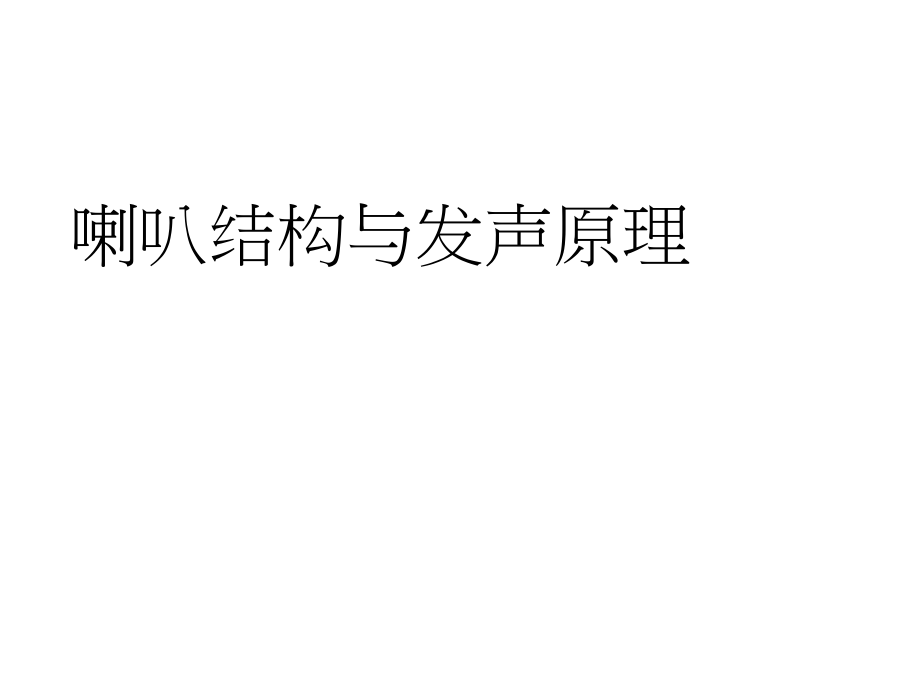

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,喇叭结构与发声原理,Agenda,喇叭单体结构,(,内磁,/,外磁,),结构作用及特性,发声原理,喇叭音域,音箱,测试方法,频响曲线,阻抗曲线,喇叭基本电气参数,喇叭生产工艺流程图,喇叭单体结构,(,内磁,),防尘帽,(,盖,)(,高频,),振动板,(,中频,),悬边,(,低频,),盒架,弹波,(,保持磁间隙与增加功率承受,),华司,(,导磁与增加磁场,),U,铁,(,内增加磁场与外防磁,),磁铁,(,产生磁场,),音圈,(,通电导电,),音圈纸管,垫圈,(,气密,),结构作用及特性,喇叭是由三大部分组成：,振动系统，磁路系统和支撑系统。,振动系统包括：音圈、弹波、振膜,。,磁路系统包括：,U,铁（,T,铁）、磁铁、华司。,支撑系统包括：盆架、垫圈、防尘盖、端子板、引线,。,防尘帽：,主要是防止灰尘及其它杂物进入磁路系统以及美观的作用。,对音质表现部分主,控高频表现，因材质软硬,/,弧度大小而异,材质有,Mylar/,绢布,/,铝 等。,悬边：,其使用的材质会影响单体的低频，而其表现因材质软硬,/,弧度大小 而异。一般材质包括泡棉边、橡樛边、布边（,W,形及,M,形）。,振膜：,藉由推动振膜的快慢，来产生高低频率。包括铝膜、陶瓷膜、蚕丝膜、钛膜、铍膜，以纸膜的低频特性较佳。以铍膜的材质为最轻。相同材质而言，较大尺寸的振膜能获得较佳的低频响应。,(,振膜,=,防尘帽,(,盖,)+,振动板,+,悬边,),结构作用及特性,磁铁：,包括铝镍钴,Alnico,（天然磁铁）、钕、,Ferrite,（铁）。以,Alnico,磁数密度（磁力）最高，钕其次，铁最低。磁数密数越高，控制力越佳，越能获得真实的声音，内磁为钕铁錋本身具有防磁作用，外磁为铁氧体，须有特别设计才有防磁作用。,U,铁：,主要在支撑磁铁与线圈的位置，其散热孔的设计影响单体散热的程度，磁铁与,U,铁的间隙则会影响单体的效率。,垫圈：,客户机构防与气密,/,振膜与盆架气密，,主要让振膜和盆架更好地,黏,合，以及喇叭边缘高度控制的作用,。,音圈：,一般采铜线圈、圆形线。其能使线圈与磁铁密合，间隙小，因此效率高。线圈缠绕的粗细与圈数则会影响喇叭的阻抗。,盆架：,是使各部分（振动系统、磁路系统、支撑系统）牢固地结合在一起，起着整体附着和连接的作用。,端子板,：主要是起焊接外接引线，是外接线和音圈线的连接部件。,锦丝,线：,主要起音圈与端子板连接的作用。,发声原理,发声原理：弗来明左手定则。,手势,:,食指,/,中指,/,拇指伸直,各为,90,度,.(,流,),中指,:,导电体上供应电流的方向,(,磁,),食指,:,磁场方向,(N,极到,S,极,)(,力,),拇指,:,导电体的运动方向,藉由金属线圈依圆周方式缠绕的音圈，其导通电流产生电能，磁铁经由电流导通而产生磁场极性排列，再藉由电流与磁场产生直角相交作用力，使音圈上下作用推动振膜，这瞬间一收一扩的节奏会造成,WAVE-,声波或气流，而产生声音，发出声音。,发声原理,能量转换,:,音圈,(,线圈,),：,缠绕的方向会影响单体的相位；使用的金属线的粗细形状及材质则会影响单体的整体效率与耐热的程度，是否可承受大功率的阻抗。,(,阻抗越高圈数越多、越细,),电能,动能,磁能,声能,音箱,由喇叭单体靠共振来发音的，没有音箱的喇叭发出的音波就会相互抵销；使喇叭的效率减低，所以我们就要使用隔板将喇叭前后隔开所以才有密闭音箱的产生。,音箱按制作的材料来分主要是分为木制和塑料两种。塑料音箱箱体单薄，较无法克服声谐振。木制音箱则降低了箱体谐振所造成的音染，音质普遍好于塑料音箱。,简单的说音箱硬度要够，用手指敲击全部外壳声音越平均的音箱越佳，其代表音箱的构造密度较平均，故共振干扰较少。,频率响应曲线,SPL vs Freq.,阻抗曲线,Imp.vs Freq.,阻抗曲线,Imp.vs Freq.,阻抗曲线Imp.vs Freq.,阻抗曲线,Imp.vs Freq.,从阻抗曲线可以知道几个重要参数：,阻抗值,(Ohm),：,图示波峰过后最低点对应纵坐标即为阻抗值，,最低共振周波数,(F0),：,单体喇叭,(,单峰,),以阻抗曲线波峰对应横坐标的点即为,F0,。,音箱喇叭,(,双峰,),以阻抗曲线第一波峰与第二波峰间的波谷对应横坐标的点即为,Fb,，第一波峰为导音管,F0,，第二波峰则为单体,F0,。,音箱喇叭,+,高音单体,(,三峰,),仍以阻抗曲线波峰与波峰间的波谷对应横坐标的点即为,Fb,，第三波峰即为高音单体的,F0,。,喇叭基本电气参数：,1,、,直流阻抗,(Ohm),：,以静态扬声器来测其阻抗，所以求的的结果是直流阻抗，就是音圈上所绕的铜线总长的阻抗值。直流阻抗不受频率的影响。,2,、,交流阻抗,(Ohm),：,在动态的扬声器，即通电以后所求得的交流阻抗值。,(,通常对音圈的公差要求是,15%,。,),3,、,标准输入功率,(W),：,就是扬声器的额定承受功率,，为保证值,。,4,、,最大输入功率,(W),：,指扬声器的最大承受功率,，仅承受,1,秒内峰值电压，非保证值,。,5,、,出力音压,，又称,灵敏度,(dB,）：,灵敏度也叫特性灵敏度，一般规定为扬声器放在消声室隔板上输入端加上相当于在额定阻抗上一瓦电功率的信号电压时，在参考轴上离参考点一米处产生的音压时，用分贝“（,dB,）”单位表示特性灵敏度。扬声器灵敏度高低与扬声器振动系统的性能及气隙中磁感应强度的大小有较大关系。,6,、,极性：,在扬声器的输入端加上脉冲直流信号，如果振摸向前推动，则与直流电压正端相接的为喇叭的正极，反之为负极，如果接反，则喇叭振动的相位将不正确。,Thank You!,
