中性点不接地系统电压不平衡的几种现象分析.ppt

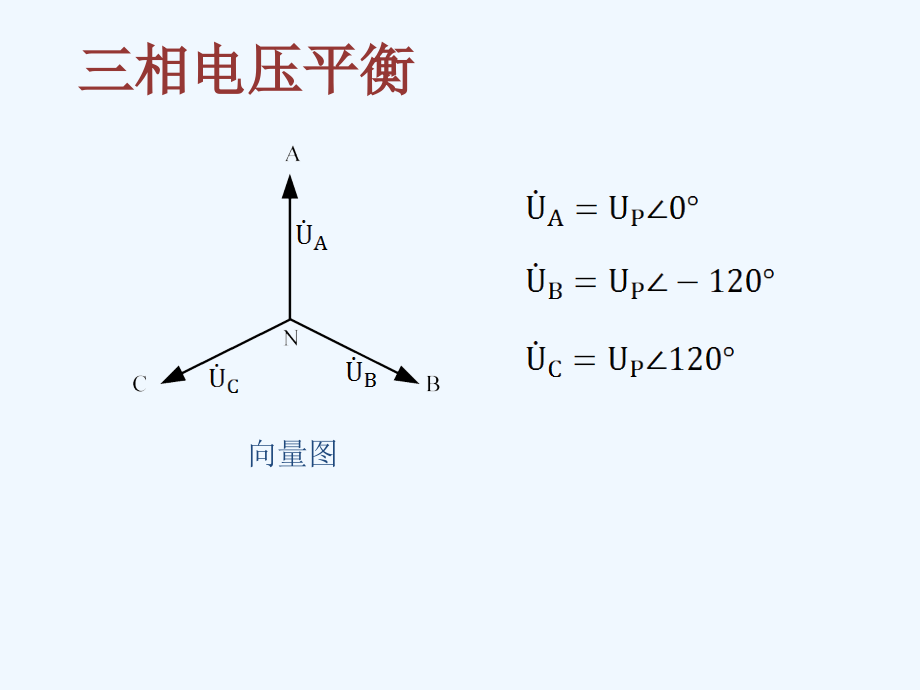

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,中性点不接地系统电压不平衡的几种现象分析,中性点不接地系统电压不平衡的几种现象分析中性点不接地系统电压不平衡的几种现象分析三相电压平衡向量图,三相电压平衡,向量图,电压不平衡,PT保险熔断,谐振,单相接地,主要原因,现象常见、特征多样,若认识不足，查找故障点时间过长会耽误送电。,如判断错误，会影响设备稳定运行，甚至扩大事故。,电压不平衡的主要原因,电压不平衡,单相接地,PT保险熔断,分频谐振,基波谐振,高电阻接地,金属性接地,一次保险熔断,一次保险熔断,谐振,中性点不接地系统绝缘监察回路图,1、PT,保险熔断,1,、PT,保险熔断,接线图,向量图,（1）PT,一次保险熔断（以,A,相为例）,熔断相电压降为,0,，非熔断相电压不变。,断相造成三相电压不平衡，开口三角处产生零序电压，发出接地信号。,1、PT,保险熔断,（,1）PT,一次保险熔断,（以,A,相为例）,1,、PT,保险熔断,接线图,向量图,（,2,）PT,二次保险熔断（以,A,相为例）,熔断相电压降为,0,，非熔断相电压不变。,一次侧三相电压仍平衡，开口三角处零序电压为零，不会发出接地信号。,1、PT,保险熔断,（2）PT,二次保险熔断（以,A,相为例）,2、,单相接地,（1）,金属性接地（以,A,相为例）,向量图,=,接地相电压降为,0,，其他两相电压升高为线电压。,单相短路造成三相电压不平衡，有零序电压产生，发出接地信号。,2、,单相接地,（1）,金属性接地,接地相电压降低，,其他两相电压升高但低于线电压；,单相接地造成三相电压不平衡，有零序电压产生，发出接地信号。,2、,单相接地,（2）,高电阻接地,2、,单相接地,当电源对只带有电压互感器的空母线突然合闸时易产生基波谐振。,一相电压降低，但不为零，两相电压升高，超过线电压（不超过,3,倍相电压）；或两相电压降低，但不为零，一相电压升高，表针到头。,谐振造成三相电压不平衡，有零序电压产生，发出接地信号。,3、,谐振,（1）,基波谐振,当发生单相接地时易产生分频谐振。,三相电压同时或依次轮流升高，并超过线电压（不超过,2.5,倍相电压），表针到头；或三相电压表指针在同范围内低频（每秒一次左右）摆动。,谐振造成三相电压不平衡，有零序电压产生，发出接地信号。,3、,谐振,（,2,）,分频谐振,总结,PT,保险熔断，相电压只降不升；,二次保险熔断无接地报警。,单相接地，相电压一降两升不超线。,谐振，相电压升高超过线电压。,谢谢观赏！,2020/11/5,18,
