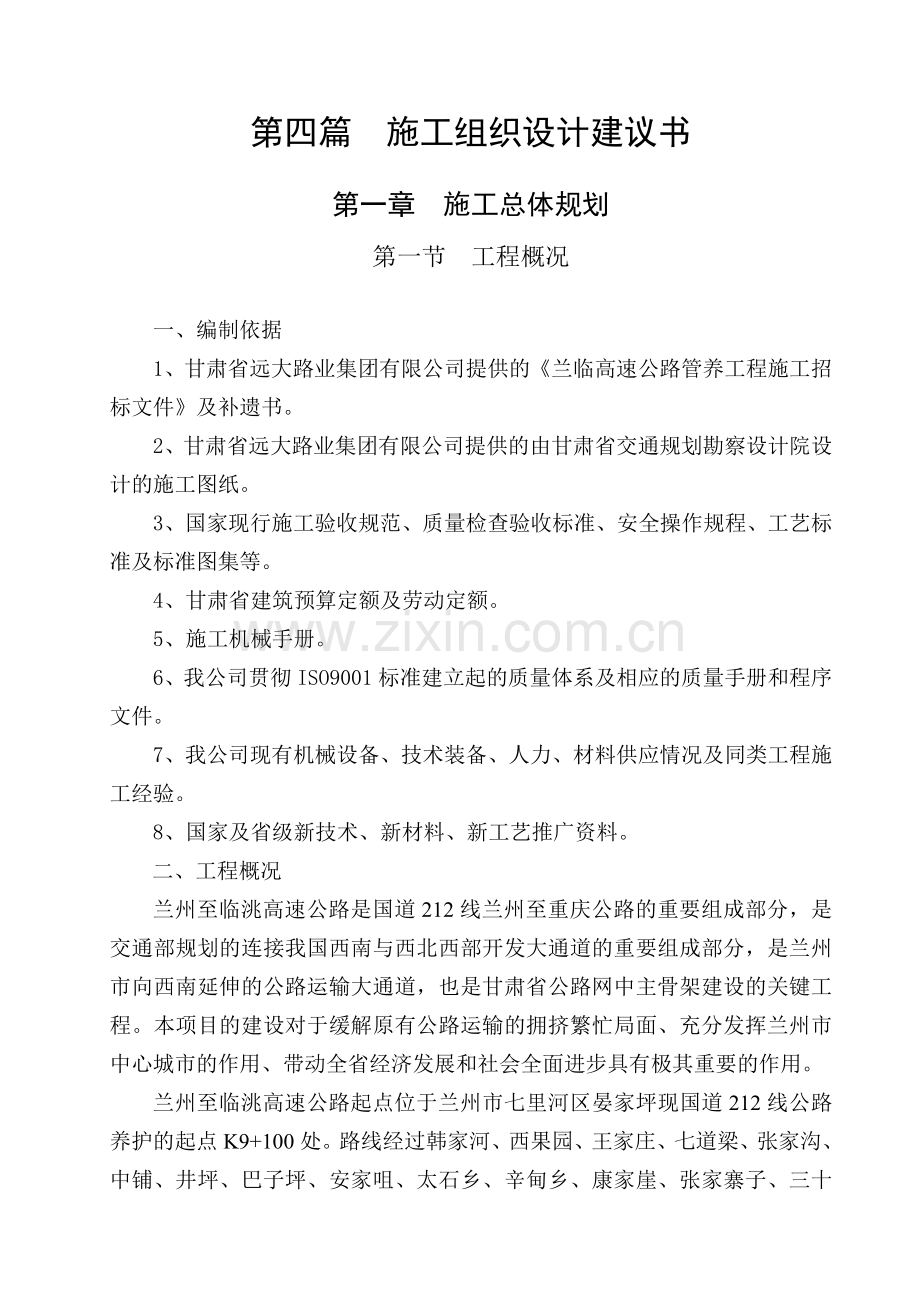

第四篇 施工组织设计建议书

第一章　施工总体规划
第一节 工程概况

一、编制依据
1、甘肃省远大路业集团有限公司提供的《兰临高速公路管养工程施工招标文件》及补遗书。
2、甘肃省远大路业集团有限公司提供的由甘肃省交通规划勘察设计院设计的施工图纸。
3、国家现行施工验收规范、质量检查验收标准、安全操作规程、工艺标准及标准图集等。
4、甘肃省建筑预算定额及劳动定额。
5、施工机械手册。
6、我公司贯彻ISO9001标准建立起的质量体系及相应的质量手册和程序文件。
7、我公司现有机械设备、技术装备、人力、材料供应情况及同类工程施工经验。
8、国家及省级新技术、新材料、新工艺推广资料。
二、工程概况
兰州至临洮高速公路是国道212线兰州至重庆公路的重要组成部分，是交通部规划的连接我国西南与西北西部开发大通道的重要组成部分，是兰州市向西南延伸的公路运输大通道，也是甘肃省公路网中主骨架建设的关键工程。本项目的建设对于缓解原有公路运输的拥挤繁忙局面、充分发挥兰州市中心城市的作用、带动全省经济发展和社会全面进步具有极其重要的作用。
兰州至临洮高速公路起点位于兰州市七里河区晏家坪现国道212线公路养护的起点K9+100处。路线经过韩家河、西果园、王家庄、七道梁、张家沟、中铺、井坪、巴子坪、安家咀、太石乡、辛甸乡、康家崖、张家寨子、三十里墩、田家咀、北五里铺、临洮县城、南圆堡等村镇，终止于临洮以南路10km的曹家沟，与现国道212线顺接。路线全长92.69km。
兰州至临洮高速公路管养工程主要包括：兰州至临洮高速公路监控通信分中心、肖家庄主线收费站及配套工程，七道梁隧道监控通信所、变电所，井坪、安家嘴立交匝道收费站及配套工程，太石服务区、养护工区及配套工程，康家崖临时匝道、三十里墩立交匝道收费站及配套工程，临洮南临时主线收费站、养护工区、立交匝道收费站及配套工程，但不包括绿化工程、收费亭的安装及采购、收费广场的水泥混凝土面工程。
本工程2004年1月开工，2004年9月竣工，总工期为9个月。
本合同段为LLFJ4太石服务区、养护工区及配套工程，总建筑面积3677m2，整个工程以综合楼为主体建筑，其它附属工程包括锅炉房、洗车修理间两处、变电所、公厕、蓄水池、生活污水处理及配套水、电管网等室外工程。整个小区集办公、服务、养护为一体，整体布局合理，功能完善。小区内建筑物分布依地势又分为两个独立群体，本工程是兰临高速公路管养工程的核心工程之一。
三、主要建筑物建筑结构及安装工程特征
根据总平面布置图，本标段可分为A、B两个施工区段，各区段建筑物结构及安装工程分述如下：
A施工区：
（一）综合楼：本工程为兰临高速公路管理服务区综合楼，主要以办公为主。综合楼建筑面积为2523.6m2。建筑设计等级为三级，建筑设计使用年限为50年，建筑物耐火等级为二级，建筑物防水等级为Ⅲ级，建筑高度为12.6M。
本工程屋面保温采用80MM厚发泡聚苯板保温层。外墙为300MM厚km烧结空心砖，外墙内侧粉30MM厚水泥保温砂浆。内墙采用200mm厚KM烧结空心砖，厕所内隔墙，管道井采用150MM厚KM烧结空心砖，所有窗均为单框双玻塑钢窗。其它材料用料如下：

门　窗　及　过　梁　表

类别
设计编号
洞口尺寸
(mm)
数量
采用标准图集及编号
钢筋混凝土过　　　梁
备　　注
宽
高
图集代号
编　号
门
M－1
1000
2100
49
甘02J06－1
M2e-233
KGLA37102
见各层平面图
M－2
1300
2100
3
甘02J06－1
M2e-516
KGLA37152
见各层平面图
M－3
1500
2700
14
甘02J06－2
LDHM100-23
KGLA37152
见各层平面图
M－4
3000
3000
2
甘02J06－2
LDHM100-49
KGLA37302
见平面图
M－5
700
2100
19
甘02J06－1
M2e-2
KGLA24102
标准间
M－6
600
2100
6
甘02J06－6
GFM1(甲)-1221
KGLA24102
管道井
M－7
500
2100
5
甘02J06－6
GFM1(甲)-1221
KGLA24102
尺寸按本工程设计
MD－1
1500
3000
2

门洞

窗
C－1
1800
1800
58
甘02J06－3
CST85-81-BS
KGLA37182

C－2
3600
1800
6
甘02J06－3
CSPZ85-19-BS
KGLA37362

C－3
7300
1700
4
甘02J06－3
推性组合窗

见详图
C－4
1800
1500
2
甘02J06－3
CST85-75-BS

一层厨房

用　 　 料　 　表
类 别
名 称
做 法 及 材 料
使 用 部 位
屋 面
铺地砖屋面
甘02J01-171-屋II1 防水层：弹性体－SBS改性沥青防水层
保温层见甘02J01-164-E厚80，SBS改性沥青防水层厚4mm
见三层平面图
卷材屋面
甘02J01-172-屋114 防水层：弹性体－SBS改性沥青防水层
保温层见02J01-164-E 厚80，SBS改性沥青防水层4mm
见二层平面图
平 顶
板底抹灰顶棚
详见甘02J01-142-棚8 面刷106涂料
管道井
乳胶漆顶棚
详见甘02J01-141-棚6 面刷白色亚光乳胶漆二道
楼剃间、水箱间
内 墙
乳胶漆墙面
详见甘02J01-120-内17 面刷白色亚光乳胶漆二道
厨房、水箱间
抹灰墙面
详见甘02J01-138-内72 面刷白色亚光乳胶漆二道
所有房间、走道及楼梯间（厨房、水箱间、厕所、卫生间、盥洗间、洗衣房、管道井除外）
水泥砂浆墙面
详见甘02J01-117-内3
管道井
面砖墙面
详见甘02J01-126-内35 白色面砖尺寸为300×200×8
厕所、盥洗间、卫生间、洗衣房
外 墙
氟硅漆墙面
详见甘02J01-117-外9　面刷氟硅漆
各部位颜色见立面图
墙裙及
踢脚板
白色瓷砖墙裙
详见甘02J01-117-裙9　白色面砖尺寸为300×200×8
一层厨房，全高1800
铺地砖踢脚
详见甘02J01-95-踢19　高度120
地砖颜色由建设单位自定
楼(地)面
铺地砖地面
详见甘02J01-48-地29　面砖尺寸为300×200
一层厕所、盥洗间、标准间卫生间、涂膜防水层：溶剂型SBS改性沥青，防滑地砖颜色由建设单位自定
铺地砖地面
详见甘02J01-47-地28　面砖尺寸为600×600×10
一层（除厕所、盥洗间、管道井、标准间卫生间外）所有房间、走道及楼梯间。防滑地砖颜色由建设单位自定
水泥砂浆地面
详见甘02J01-40-地5
一层管道井
铺地砖楼面
详见甘02J01-73-楼39　面砖尺寸为600×600×10
（除厕所、盥洗间、管道井、标准间卫生间、水箱间外）所有房间、走道及楼梯间，防滑地砖颜色由建设单位自定
铺地砖楼面
详见甘02J01-73-楼41　面砖尺寸为300×200
厕所、盥洗间、标准间卫生间外，涂膜防水层：溶剂型SBS改性沥青，防滑地砖颜色由建设单位自定
水泥砂浆楼面
详见甘02J01-61-楼3
水箱间、管道井
室外工程
室外台阶
详见甘02J01-11-台3　面砖尺寸为600×300
见一层平面图，面铺高级防滑地砖
室外散水
详见甘02J01-19-散4　室外散水宽1500
见一层平面图
室外坡道
详见甘02J01-15-坡6
见一层平面图
其　它
门窗油漆
木门内外侧一底二度浅栗色调和漆、亮光漆二度

预埋木砖
所有预埋木砖靠墙面处满涂沥青

预埋铁件
红丹打底　灰铅油二度

吊顶
详见甘02J4-3-14-U3　矿棉吸音板B：600×600
（除厨房、厕所、盥洗间、管道井、标准间卫生间、水箱间、楼梯间外）所有房间及走道
PVC板条吊顶
详见甘02J01-151-棚30
厨房、厕所、盥洗间、标准间卫生间、洗衣房

采暖：
1、本采暖系统采用上供下回单管顺流式同程系统，热媒采用95℃－70℃热水。采暖室外计算温度为-11℃，室内设计温度除门厅为16℃，厨房为12℃，厕所及盥洗间为14℃外，其余均为18℃。
2、散热器采用四柱“760”型铸铁散热器，安装详见甘02N1/49，集气罐采用卧式，安装详见T903，排气管就近接入水池内。
3、管材：管道采用焊接钢管，DN32（包括DN32）以下丝接，其它焊接。
4、防腐：管道、散热器及金属构件外表除锈后刷红丹一道，再刷银粉两道，保温管不刷银粉，刷红丹两道。
5、保温：地沟、不采暖楼梯间内外露的管道应保温，保温材料为50mm厚岩棉管壳外加玻璃布乳化沥青保护层。
给水：水源为市政自来水，市政水压能满足该楼所需给水压力。
中水：经污水处理站深度处理后的中水，用于冲厕。
排水：采用生活废水和生活污水合流制，排水立管设伸顶通气立管排水系统。
（二）洗车及修理间：
1、本工程为兰临高速公路太石服务区的汽车修理间，建筑面积为269㎡。
2、本工程除标高以米计外，其余均以毫米计。
3、本工程窗为单框双玻推拉塑钢窗，设纱窗，外门居墙中，内门墙内平。
4、本工程外墙为370㎜厚KP1承重多孔砖，内墙为240㎜厚KP1承重多孔砖。
其它材料用料见下表：

用　 料 　表
类　别
名　　称
用　料　及　做　法
使用部位
屋　面
不上人卷材屋面
详见甘02J01－172－屋Ⅱ2
全部屋面
保温层见甘02J01－164－E，厚110

内　粉
抹灰墙面
详见甘02J01－138－内72面刷白色106内墙涂料二道

水泥砂浆平顶
详见甘02J01－141－棚5　面刷106涂料

外　墙
氟硅漆墙面
详见甘02J01－24－外9
见立面图
地　面
水泥地面
详见甘02J01－39－地3　素土夯实为300

详见甘02J01－95－踢19　高度120

室 外
工 程
坡道
室外坡道见02J09－49－③　素土夯实为300

散水
详见甘02J01－19－散水2　素土夯实为300
见一层平面
其　它
钢窗油漆
一底二度浅栗色调和漆
钢窗内　外侧
预埋铁件
红丹打底　灰油二度

内墙涂料
满刮腻子刷106涂料两道
全部内墙　平顶
预埋木砖
面涂沥青

（三）蓄水池
1、本设计为220吨蓄水池，贮盛常温，无侵蚀的水。
2、抗震设防烈度为7度，地基土为Ⅱ类场地上。
3、水池设计使用年限为20年。
4、池顶为上人地面设计，池顶活荷载标准值取1.5KN/m2。
5、混凝土：垫层为C15，池体为C30。
6、池体抗渗标号为S6。
7、钢筋：直径≤12时用HPB235级钢筋，直径＞12时用HRB335级钢筋，钢筋及预埋件采用Q235A钢。
8、水池钢筋说明：
①主筋混凝土保护层柱为35mm，板、壁为25mm。
②钢筋接头可采用搭接，受拉钢筋除图中注明者外，HPB235级钢为30d，HRB335级钢为42d，钢筋搭接的接头应相互错开，同一截面处钢筋接头数量应不大于总量的25%。
③钢筋遇到孔洞时应尽量绕过，不得截断，如必须截断时，应在孔洞口加固。
（四）污水处理
本工程生活污水处理段采用A－O法（缺氧＋好氧）处理，具有技术先进，处理效率高，投资少，运行费用低，管理方便等特点，污泥回流工艺使污泥消化在系统内部，剩余污泥少，减少了处理污泥的投资。
在回用前处理水要经过深度处理即通过石英砂过滤器截留水中悬浮物，再通过活性碳吸附器吸附水中微小悬浮物及不良气味，从而使出水水质达到回用水水质标准。
B施工区：
（一）锅炉房
1、本工程采用墙下钢筋混凝土条形基础，根据地质报告，该场地地基土为卵石土，属中软土～中硬土Ⅱ类场地，地基承载力特征值按fak=300Kpa设计。
2、本工程抗震设防烈度7度，设计基本地震加速度0.15g，有关圈梁、构造柱抗震要求见《02系列结构标准设计图集》，02001，构造柱钢筋插入地圈梁，构造柱与墙连接处砌成马牙槎。
3、材料：砌体±0.000以下用M5的水泥砂浆砌MU10烧结粘土砖，±0.000以上用M5的混合砂浆砌MU10烧结KP1粘土空心砖。
混凝土强度等级：梁、板、柱均为C25，墙基础为C20，垫层为C10，设计基础为C15。
混凝土保护层：梁为25㎜，板为15㎜，柱为30㎜，基础为40㎜，
钢筋：φ为HPB235，Φ为HRB335。
焊条：φ钢用E43，φ钢用E50。
铁件：用A3钢。
其它材料用料见下表：
用 　 料 　表
类别
名　　称
用　料　及　做　法
使用部位
屋面
不上人卷材屋面
详见甘02J01－172－屋Ⅱ2　保温层见甘02J01-164-E，厚80 防水层：弹性体－SBS改性沥青防水层厚4mm
全部屋面
平顶
水泥砂浆平顶
详见甘02J01－141－棚5面刷106涂料
除淋浴间以外的房间
乳胶漆平顶
详见甘02J01－141－棚6　面刷白色乳胶漆
休息室及淋浴间
内墙
抹灰墙面
详见甘02J01－138－内72面刷白色106内墙涂料二道
除淋浴间以外的房间
贴白色瓷砖墙面
详见甘02J01－127－内38，瓷砖尺寸为300x200
淋浴间
外墙
贴面砖墙面
详见甘02J01－28－外21
见立面
地面
水泥砂浆地面
详见甘02J01－39－地4
除淋浴间以外的房间
铺地砖地面
详见甘02J01－48－地29，面砖尺寸为300x300
淋浴间
踢脚
水泥踢脚
详见甘02J01－90－踢2　高度120㎜
所有房间
室外
工程
室外台阶
详见甘02J01－11－台2
见一层平面
室外散水
详见甘02J01－19－散2
见一层平面
其它
门窗油漆
一底二度白色调和漆
门内侧
一底二度浅栗色调和漆
木门外侧
铁　　件
红丹打底　铅油二道

预埋木砖
满涂沥青两遍

锅炉安装工程
1、管材：自来水管及热水管均采用PP－R管（三型聚丙烯管），热熔连接，采暖管道采用焊接钢管，DN32以下（包括DN32）丝接，其它焊接，排水管采用U－PVC管（硬聚氯乙烯管），粘接连接，与锅炉连接的管道采用无缝钢管，焊接连接。
2、防腐：焊接钢管及无缝钢管需保温，明设管道刷红丹一道，再刷灰铅油两道；暗设管道刷红丹两道，再刷灰铅油两道；除尘器及烟道内外均刷耐热漆，水箱的防腐处理现场自定。
3、保温：热水管及热水箱需保温，保温材料为40mm厚岩棉管壳外加玻璃布乳化沥青保护层。
（二）变电所
1、本工程基础采用墙下钢筋混凝土条形基础，根据地质报告，该场地地基土为卵石土，属中软土～中硬土Ⅱ类场地，地基承重载力特征值按fak=300Kpa。
2、本工程抗震设防烈度7度，设计基本地震加速度0.15g，有关圈梁，构造柱抗震要求见《02系列结构标准设计图集》，02G01，构造柱钢筋插入地圈梁，构造柱与墙连接处砌成马牙槎。设计地震分组为第Ⅱ组。
3、材料：砌体±0.000以下用M5的水泥砂浆砌MU10烧结粘土砖，±0.000以上用M5的混合砂浆砌MU10烧结KP1粘土多孔砖。
混凝土强度等级：梁、板、柱均为C25，墙基础为C20，垫层为C10。
混凝土保护层：梁为25㎜，板为15㎜，柱为30㎜，基础为40㎜，
钢筋：φ为HPB235，Φ为HRB335。
焊条：φ钢用E43，φ钢用E50。
铁件：用A3钢。
4、采暖
（1）本采暖系统采用下供下回双管系统，热媒采用95℃－70℃热水。采暖室外计算温度为-11℃，室内设计温度为12℃。
（2）散热器采用四柱“760”型铸铁散热器。
（3）管材：管道采用焊接钢管，DN32（包括DN32）以下丝接，其它焊接。
（4）防腐：管道、散热器及金属构件外表除锈后刷红丹一道，再刷银粉两道，保温管不刷银粉，刷红丹两道。
（5）保温：地沟内的管道应保温，保温材料为50mm厚岩棉管壳外加玻璃布乳化沥青保护层。
（6）套管：穿墙及楼板的管道应加套管，套管应比所穿管道大两号。
（三）洗车及修理间
同A施工区。
（四）公厕
公厕建筑总面积105.2㎡，建筑物高度为8.95M，一层砖混结构。
所有外门居墙中，内门墙内平，所有窗均为单框双玻塑钢窗，木门外侧刷一底二度浅栗色调和漆：门内侧刷一底二度乳白色调和漆。本工程外墙为370厚多孔烧结粘土砖，外墙内侧抹侧20厚保温沙浆，内墙为240厚多孔烧结粘土砖，具体尺寸详见平面图。
四、室外工程
1、管材：
（1）给水、中水管采用给水硬聚氯乙烯管（PVC－U），柔性橡胶圈接口。
（2）热水管采用三型聚丙烯管（PP－R），热熔连接，并做伸缩处理。
（3）采暖供、回水管采用焊接钢管，焊接连接，并做伸缩处理。
（4）沟内排水管采用排水硬聚氯乙烯管（PVC－U），柔性橡胶圈接口，直埋排水管采用钢筋混凝土管，采用套环连接石棉水泥接口。
（5）消防管采用焊接钢管，焊接连接。
2、管道与阀门连接采用法兰连接，穿检查井处设钢制套管，其管径比管道保温层大50㎜，套管伸出壁内外侧各100㎜，排水管道在排水检查井内接口，采用管顶平接。
3、防腐：采暖供、回水管除锈后刷红丹两道，消防管刷红丹两遍，再刷热沥青两遍。
4、保温：采暖及热水供回水均需保温，保温材料选用硬质氨酯软泡沫塑料S＝50㎜，外缠玻璃布铝箔，具体施工要求及做法参见甘02N3－4。
5、采暖及热水供回水管分支处应装设阀门，型号为Z44T－10，采用法兰连接。给水管分支处除装设阀门外再装设止回阀H41T－16。
6、化粪池选用钢筋混凝土化粪池。
7、汽车冲洗污水隔油沉淀池采用乙型。
8、给水试验压力为1.0Mpa，热水试验压力为2.0Mpa，排水做灌水试验。
五、施工场地及特点
依据兰临高速公路太石服务区、养护区总平面图，本工程位于兰临高速公路K50＋350处，场地施工条件较好，场地宽畅、平整。场地基土为卵石土，属中软土～中硬土Ⅱ类场地。施工时可分为A、B两个区段分别组织施工，同时加强施工现场管理，确保道路通畅。

第二节　施工部署

一、质量、工期、安全目标
1、质量目标——确保优良、争创优质
严格按我公司贯彻ISO9001标准建立的质量管理体系组织施工，其中工程中的主要单项工程及关键单项工程必须确保优良，争创优质工程，工程优良率100%。
单 项 工 程 名 称
工程质量目标
综合楼、锅炉房、蓄水池
优 质
洗车及修理间、公厕、变电所及室外配套工程
优　良
2、工期目标
以工程中的重要单项工程及关键单项工程为主要控制对象，确定施工中的主工期线路，确保施工总工期为273天，即2004年1月1日开工，2004年9月30日竣工。
3、安全目标
创安全达标工程及“三优一文明”工地，杜绝死亡事故，确保无重大工伤事故，施工事故率控制在1‰以下。
二、 总体部署
LLFJ4合同段是兰临高速公路的主要路段之一，同时本工程也是兰临高速公路管养工程的核心之一，兰临高速公路的管养、服务区多，施工工期短、质量要求高，这就要求我们要优化项目的组织机构和人员调配，合理组织精干高效的施工队伍，分区域、分层次、有重点地组织安排施工，充分做好施工前的各项准备工作，组织和配备有力的物资运输工具，将工程建设成质量优、速度快、安全好的景点工程。
1、组织机构
根据该标段单项工程多，每个项目的工程量、施工难易不同的特点，我们本着因事设岗、定人、责权利一致，精干高效的原则组建项目机构：

项
目
经
理

职 能 科 室
安全
质检
生产技术
财务
行政
机械材料
试验

项 目
总 工

混

合

劳

务

作

业

人

员
土建一
/
二队

安装一
/
二队

A 区
（综合楼

区段管理班子及工程

综合一
/
二队

B 区
（其它工程段配套设施）

区段管理班子及工程

组织机构图中A、B即为不同的施工区，各施工区内设一名区段长，可根据各施工区工程量的大小、工程施工难易程度进行人员设置，项目经理根据不同施工区的需要和工作进度对施工人员进行增减调配，总的施工方法以综合楼为关键线路，形成分阶段、分区域的立体交叉作业。具体分工如下：
职 务
主 要 职 责
项 目
经 理
（1）负责项目部全部管理工作，执行国家法规、法令，认真履行施工合同
（2）负责单位工程质量、工期、安全及成本。
（3）负责与施工班组的协调配合，以确保总体计划的实施。
（4）承担工程竣工后的回访保修服务工作。
项 目
总 工
（1）根据总体网络计划，制定各区域内详细的作业计划，并确保完成。
（2）参与技术方案的编制，提出合理化实施建议。
（3）组织现场各区域内劳动力调动及协调工作，并针对存在的问题制定相应措施。
技 术
负责人
（1）依据规范、规程、施工图设计精心组织施工。
（2）全面负责该工程的技术和质量，处理施工过程中的技术质量问题。
（3）积极组织图纸会审，参与施工组织设计的编制及分项工程施工技术方案的编制工作。
（4）负责各种内业资料的完善工作，做好技术资料的整理和归档。
质检员
（1）协助项目经理抓好质量管理工作，以验评标准为依据，严格执法，彻底杜绝不合格产品的发生
（2）负责分部分项工程的质量评定，并在任务单中签注质量等级。
（3）工程质量未达到标准，有权停止施工，开出停工令，并对当事者严肃处理。
（4）坚持跟班检查，制定预防措施，特殊工程施工认真做好记录。
施工员
（1）熟悉图纸，掌握规范，组织作业班组进行分部分项工程的施工。
（2）组织班组进行自检、交接检，做好入场人员安全教育及班前安全活动。
（3）做好隐蔽验收、砼施工日志、施工日志等技术资料，与监理单位一起进行隐蔽工程验收。
电气员
（1）配合土建工程进度做好电气管线预埋。
（2）在项目统一安排下做好安装配合工作。
水暖员
（1）配合土建工程进度做好各种水暖管线埋置。
（2）在项目统一安排下做好安装配合工作。
计 划
统计员
（1）严格按照工程进度提交各项材料和资金计划。
（2）严格实行有效的内部监督、严格控制成本开支。
（3）认真做好材料、工程进度、资金用量的各项统计工作。
责 任
会 计
（1）负责项目财务管理，严格控制各类支出，做好各类收、支帐。
（2）提供相关财务报表，协助项目经理进行财务分析，控制造价。
安全员
（1）协助项目经理主抓安全管理工作，按JGJ59—99标准严格执行。
（2）组织进场人员的安全教育工作，参与安全施工技术方案的编制工作。
（3）实行安全一票否决权，有权开出停工令及安全整改通知单，发现隐患及时排除。
（4）做好安全值班日志，进行工伤事故的统计、分析和报告，不断完善和加强项目安全管理。
材料员
（1）严把各种材料进场关，钢材、水泥等影响工程结构的材料无合同证有权拒绝收料。
（2）负责选择合格的材料进场，并收集整理有关资质、技术能力、营业执照等。
（3）负责对进场材料的验证、贮存、保管、发放，回收和退货工作。
试验员
（1）督促材料员收集进场材料的合格证，做好原材料化验及试样、试块的试验，保证试验的真实性。
（2）及时向现场负责人反馈试验信息，以确保工程质量。
（3）准确无误地收集整理试验报告单，配合资料员做好资料的整理。
预 核
算 员
（1）严格按规定准确计算工程量，负责办理有关签证。
（2）根据形象进度做出月报，进行工料分析，给施工提供准确用料计划。
（3）做好年终结算和工程决算，与业主核对整个施工过程中发生的有关费用。
机械员
（1）负责进场各种机械的管理。
（2）提供各种试验报告。
（3）及时处理发生的机械故障，确保正常施工。
2、施工区域划分及施工顺序
根据工程特点，将施工区域划分为如下两个区段：
（1）施工区段——综合楼、洗车及修理间、蓄水池及相应配套水、电、通讯设施。综合楼采用等节拍流水作业，每层作为一个流水作业区域，施工时以①～②轴、③～⑥轴、⑦～⑧轴分别为流水作业段，加强各工序的衔接与配合，合理调配人、财物，使综合楼工程在严密控制下有序、高速的施工。各分部工程总体计划详见附后的《施工总体进度计划网络图》。其它各工程单独作为一个施工作业段。
（2）施工区段——锅炉房、变电所、公厕、洗车及修理间、净化水处理及相应配套水电设施。B施工区域以单项工程为一个独立的流水作业段，施工时既需要发挥流水作业的节奏性，又要考虑平行作业的均衡性，从而确保本工程如期完工。
项目经理部设置在施工现场，管理人员及作业人员全部集中于项目部住宿，便于统一管理、调配及协调。
该工程的施工顺序，根据各施工区的具体特点，确定以A区域内的综合楼为施工主线，各区域内的主要工程同时进行施工。使人、财、物等各方面均能充分发挥其作用及功能。各区域内的其余单项工程可穿插进行，与该区域内的工程形成流水作业。
3、劳动力及施工机械设备的统筹安排
（1）劳动力安排的总体原则应该是合理有序、统筹协调。根据该合同段工程的特点，劳动力安排要既能保证各个施工区域的施工进度，又要统筹安排，不致造成人员窝工等现象。
a.主导工序作业人员。因施工有效工期短，因此主导工序作业人员的安排必须先保证各个施工区的工期，尤其是保证各施工区内占用周期较长的主要单项工程的工期，在此原则及基础上再统一调配，尽量使人员能发挥最大的作用，使工程高速、低耗。
b.其余工序人员的配置。首先要配合各自施工区内的主导工序作业人员，完成保证区域工期的配合及穿插等作业，然后再根据不同区域、不同工程的实际需要，合理进行人员配置。
c.为便于协调、统一安排，人员的配置及调配等工作统一由项目部进行，各施工区必须属从项目部的安排。
d.根据合同段工程中各个施工区工程的工程量大小，施工难易程度等条件，劳动力安排如下表所示：
施 工 区 段
工 种
人 数
进 场 时 间
A区段
瓦工
53
2004.3.1
钢筋工
20
2004.2.6
木工
33
2004.2.6
砼工
43
2004.2.10
抹灰工
45
2004.3.15
油漆工
30
2004.4.15
电焊工
7
2004.3.1
B区段
电焊工
4
2004.3.1
砼工
20
2004.3.1
抹灰工
20
2004.3.1
瓦工
26
2004.3.1
钢筋工
13
2004.3.1
木工
13
2004.3.1
油漆工
13
2004.3.1
综合作业队
普工
35
2004.3.15
油漆工
20
2004.5.15
安装工
18
2004.3.1
架子工
15
2004.2.20
防水工
15
2004.3.1
机械工
15
2004.2.10
电焊工
7
2004.4.1
电工
4
2004.3.1
起重工
4
2004.2.10
瓦工
25
2004.3.1
（2）施工机械设备的配备
由于工程施工周期短，各个施工区段内的主导工程必须同时开工，因此施工机械的配备原则也与人员的配备原则相一致，即先保证专用，再兼顾其他。
具体所用机械设备计划表见表3《拟投入本工程的主要施工机械表》。
4、现场总平面布置
现场总平面布置的原则：
（1）封闭管理的原则。
（2）施工区、办公区与生活区相隔离的原则。
（3）方便施工，便于管理、高效简洁的原则。
（4）疏密有致、布局合理、集中统一的原则。
（5）提高工效、统筹兼顾、突出重点，均衡生产的原则。
（6）文明施工，安全生产，有利于实现“三优一文明”的原则。
（7）有利于施工现场安全、防火、防电、防盗的原则。
根据场地的大小及特征，项目部驻地与施工现场紧密配合，合理布置，其余如：砂、石、水泥等材料各区段因地制宜分别堆放，施工用电用水由项目部根据现场情况自行引入。具体见后附表四《施工现场平面布置图》。

第二章 人员、设备动员周期及设备人员、材料到场的方法

若我公司中标，在接到中标通知后，项目部和施工队的先遣人员可立即进场，并迅速组织设备和人员陆续进场，人员、设备动员周期为5天（包括施工准备、临时工程、人员设备到位）。
人员配备----我公司配备足够的工程管理人员和关键工种的骨干人员于该工程，并在投标阶段已作了初步的人员调动，动员及定岗、定人工作，对工程需要的各主要工种人员，均为我公司自有人员，我们已事先在我公司范围内挑选。
机械设备的配备——如前所列的拟投入本工程的主要机械设备，我公司已派专人进行维修、保养，保证处于完好状态。
若我公司中标，以上人员，机械设备的动员、准备工作保证在一周内完成。
人员到场的方法——利用两辆大巴轿车接送，保证各施工区开工前人员全部到场；设备、材料的到场方法——利用汽车、汽车吊及其他方法，保证工程所需材料，设备及时送达。
开工前根据用量、运距和我公司的实际运输力量，合理确定运输方式。公司机械材料部协同配合项目部做好材料的组织供应工作。大宗材料的采购按工程的实际需用量一步采购到位，减少中间环节及费用开支。小批量及零星材料由项目部的材料部根据现场情况需要什么，采购什么，最大限度地满足施工需要。

第三章 施工总体进度网络计划及各分项工程的施工顺序

一、施工进度总体计划安排
根据施工现场条件和建筑物特征，我们将遵循“先地下后地上”，“先主体后围护”，“先结构后装饰”的原则安排施工。施工时以综合楼为施工主线，①～②轴为Ⅰ流水段，③～⑥为Ⅱ流水段，⑦～⑧为Ⅲ流水段，其余工程单独作为一个流水作业段。竖向按层分段，采用等节拍流水施工。整个工程可划分为四个施工阶段：基础阶段、主体阶段、内外装修阶段及竣工收尾阶段。土建与安装相配合，交叉作业，因此，我们决定综合楼先行开工建设，其它工程随后跟进，具备施工条件时各工程穿插进行，开工日期：2004.1.1，竣工日期：2004.9.30。若我公司中标，我们将提前做好各人力、物力准备，保证工程按时开工，准时交工。
二、主导工程施工的工期安排
以A区综合楼为主要控制对象，其余工程交错、穿插施工，以确保总体工程按计划完成。
综合楼：基础工程：2004.3.15～2004.4.15
主体工程：2004.4.15～2004.7.10
内墙粉刷：2004.6.15～2004.8.1
外装饰工程：2004.8.1～2004.9.10
屋面工程：2004.7.10～2004.8.10
楼地面工程：2004.7.15～2004.8.20
门窗工程：2004.6.15～2004.8.1
油漆、刷白、玻璃：2004.8.1～2004.8.20
安装工程：2004.3.15～2004.9.10
竣工收尾：2004.9.10～2004.9.30
三、各施工区段其它工程的工期安排
1、锅炉房：2004.3.15～2004.5.15
2、变电所：2004.8.1～2004.9.10
3、洗车及修理间：2004.4.1～2004.5.15
4、蓄水池：2004.5.15～2004.7.15
5、生活污水处理及回用工程：2004.6.1～2004.9.10
6、公厕：2004.4.1～2004.6.1
7、室外工程：2004.6.1～2004.9.10
四、施工总体进度网络计划
我们将响应招标文件中规定的工期要求，工程从2004年1月1日开工，于2004年9月30日竣工并交付使用。
为此，我公司根据该工程的性质及规模，经过全面分析研究及科学核算，制定了科学合理的施工进度计划，我们将充分利用先进的施工工艺，积极采用新技术、新工艺及新材料，合理组织施工；同时运用网络计划技术，对工程进度实行有效的监督与控制，通过两班（甚至三班）作业制及倒排工期等有效手段，确保各阶段的工程施工进度符合工程总体进度的要求，以保证总体工程按期完工。
详见附后的《施工总体进度计划横道图》及《施工总体进度计划网络图》。

第四章 主要工程项目的施工方案、施工方法

一、各区段施工的施工总体方案
综合楼工程基础条基和柱下独基，砼浇筑利用搅拌机拌砼、塔吊运输的方法；主体施工利用一台中塔作为垂直运输工具。内、外粉用卷扬机井架，外双排脚手架。
综合楼施工平面段落划分为三个施工流水作业段。①～②轴为第一段，③～⑥轴为第二段，⑦～⑧轴为第三段，竖向按层分段，每层为一施工段。施工顺序为先下后上，先基础、后主体，先框架，后砌体填充墙。
模板的选用：构造柱、梁选用组合钢模，框架柱采用可调式钢板柱，现浇板选用竹木胶合板模板，楼梯模板选用木模。
锅炉房：锅炉房平面段落划分为一独立施工作业段，垂直运输利用卷扬机井架，砼运输基础采用机动小翻斗，主体采用卷扬机井架及架子车。
构造柱、圈梁模板选用组合钢模，顶板选用竹木胶合板模。
配套工程：在具备施工条件的情况下与上述工程穿插作业。
变电所、洗车及修理间、蓄水池、公厕：砂浆采用砂浆搅拌机，砼搅拌自落式搅拌机，运输基础用机动翻斗车配合架子车，模板除顶板外，其余用竹木胶合板模板。蓄水池基坑采用机械开挖，并做基坑排水沟，砼养护采用涂刷薄膜、养生液养护，施工缝设在底板与池壁连接的斜托上部，池内1：2防水砂浆分层紧密连续涂抹。蓄水池混凝土配合比设计要经试验确定：
1、水泥采用不低于425号的普通硅酸盐水泥为宜；
2、混凝土浇捣完毕后，应在12小时内加覆盖和浇水；
3、混凝土浇水养护不得小于14昼夜，亦可采用蓄水或涂刷薄膜养生液养护；
4、平均气温低于5摄氏度时，不得浇水，应采用保温措施，在炎热气候条件下应采取降温措施；
5、拆膜后，混凝土表面加覆盖，防止阳光曝晒和寒潮袭击。
室外工程：平整场地采用推土机配合压路机施工，挖掘机装载，自卸车运输。土建、管网、电气及水井工程与上述工程穿插作业。
二、主要分部分项的施工方法
（一）土方开挖及房心土回填、地梁、地沟施工
1、基础施工
（1）施工程序：地基检测→绘制开挖平面图→防护设施安装→制定开挖顺序→制定安全保障措施→检测→钢筋制安→钢筋下放→砼浇筑、振捣→养生→地梁施工。
（2）钢筋绑扎程序
预留筋调直清理(或承台插筋)→柱主筋就位焊接(电渣压力焊)→套柱箍筋→画箍筋间距线→绑扎箍筋。
①柱子插筋严格按图纸位置及所弹设的位置线进行插筋，其锚固长度满足设计要求，对于预留的柱筋焊接前应校正、调直。
②柱主筋的连接采用电渣压力焊接头，其施工操作要点及技术要求见下章。
③画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求间距用粉笔划好箍筋间距线。
④按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎。宜采用缠口绑扎。
⑤箍筋与主筋要垂直，兰州为抗
