2.1.1城市生活垃圾的收集、贮存.ppt

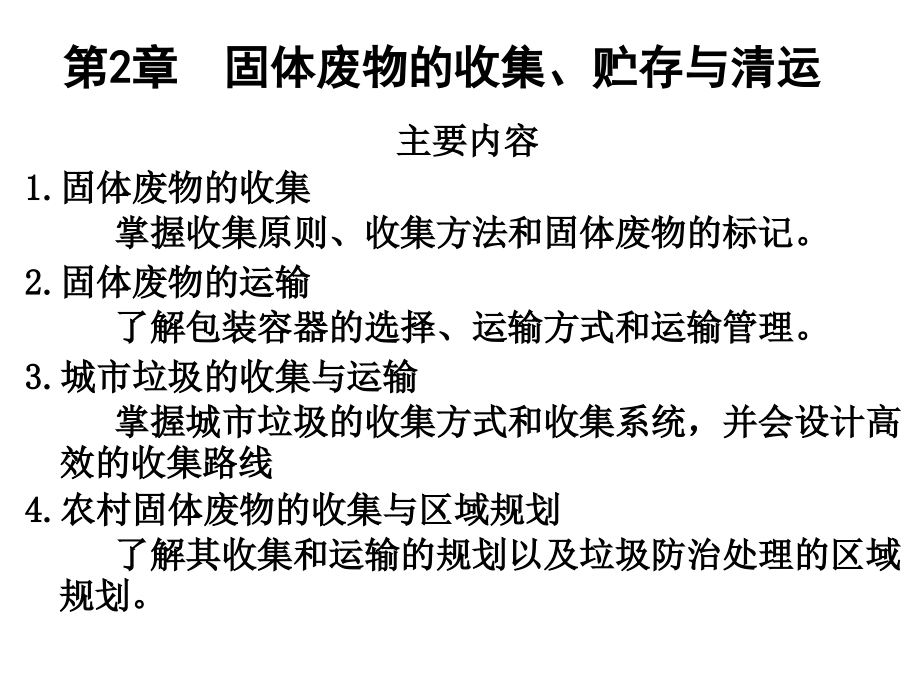

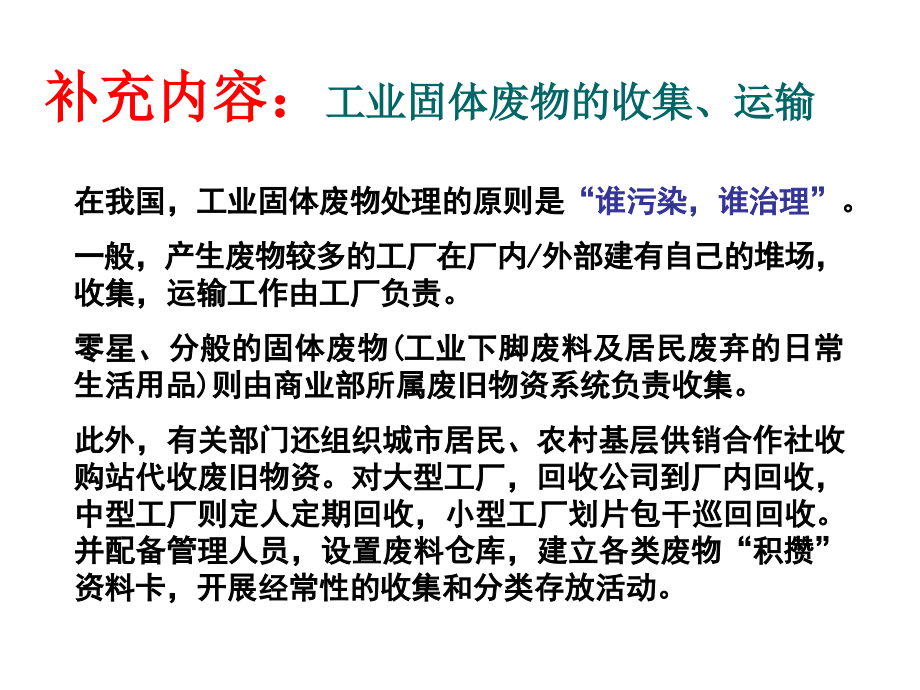

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,主要内容,1.,固体废物的收集,掌握收集原则、收集方法和固体废物的标记。,2.,固体废物的运输,了解包装容器的选择、运输方式和运输管理。,3.,城市垃圾的收集与运输,掌握城市垃圾的收集方式和收集系统，并会设计高效的收集路线,4.,农村固体废物的收集与区域规划,了解其收集和运输的规划以及垃圾防治处理的区域规划。,第,2,章固体废物的收集、贮存与清运,补充内容：,工业固体废物的收集、运输,在我国，工业固体废物处理的原则是,“谁污染，谁治理”,。,一般，产生废物较多的工厂在厂内,/,外部建有自己的堆场，收集，运输工作由工厂负责。,零星、分般的固体废物,(,工业下脚废料及居民废弃的日常生活用品,),则由商业部所属废旧物资系统负责收集。,此外，有关部门还组织城市居民、农村基层供销合作社收购站代收废旧物资。对大型工厂，回收公司到厂内回收，中型工厂则定人定期回收，小型工厂划片包干巡回回收。并配备管理人员，设置废料仓库，建立各类废物“积攒”资料卡，开展经常性的收集和分类存放活动。,工业固体废物的收集、运输,收集的品种有黑色金属、有色金属，橡胶、塑料、纸张，破布、麻，棉，化纤下脚、牲骨，人发，玻璃，塑料瓶，机电五金、化工下脚、废油脂等,16,个大类,1000,多个品种。,不能利用的回收物质则暂时堆存，留待以后再处理。对有害废物专门分类收集，分类管理。,城市生活垃圾的收集与贮存,2.2.1,生活垃圾的搬运,2.2.2,生活垃圾的收集与运输,2.2.3,生活垃圾的转运及中转站设置,固体废物的收集与运输是连接,废物产生源,和,处理处置系统,的第一环节和重要环节，在固体废物管理和处理工程中占有非常重要的地位。,Collection,storage and transportation of solid waste,在固体废物从产生到处置的全过程管理中，收集和运输的费用约占总费用的,60,80%,，,操作过程亦最复杂。,城市垃圾收运之原则是,：首先应,满足环境卫生要求,，其次应考虑在达到各项卫生目标时，,费用最低,，并有助于降低后续处理阶段的费用。因此，,科学地制定合理的收运计划,对于提高固体废物的收运效率、降低固体废物处理处置成本、减少最终处置的废物量都具有重要意义。,城市生活垃圾管理机构、工作程序、信息、人力资源、办公室和一般管理费用,采购运输车、辅助性设备所需投资和维修、人力资源、燃料动力等方面费用,投资及财务费用、回收成本和收益、维护费用和清洁等方面支出,投资及财务费用、人力资源、维护、能源和环保措施等方面支出,投资和财务费用、维护、处理、人力资源、残渣填埋和环保措施等方面支出,行政管理,收集运输,分拣中心,转运站,垃圾处理,影响生活垃圾管理成本的因素,占总费用的,60-80%,垃圾收运,效率和费用,垃圾收集方法,收运车辆数量,装载量及机械化,装卸程度,收运次数,时 间,劳动定员,收运路线,Collection,storage and transportation of solid waste,我国垃圾的收集与运输,问题,除北京、上海、广州、深圳、杭州、南京、厦门和桂林,8,个城市外，生活垃圾的收集仍为,混合收集、混合清运,方式。,收集点多且分散，不适应垃圾收集集中化、运输大型化的要求。,收运方式落后，压缩运输比例很低。,卫生体制不适应，环卫经费缺口较大。,Collection,storage and transportation of solid waste,一、城市垃圾的收集、贮存及清运,Collection,storage and transportation of solid waste,城市垃圾的收运,系统,产生源,运贮,收集容器,清运,中转站,转运,最终处理处置场,三个阶段,2,3,阶段需要应用最优化技术,降低成本,西方,：奖励，义务性或强制性；瑞士：音乐垃圾箱；泰国：设立垃圾银行；新加坡：严厉的惩罚制度。,我国,：废物采用收购、鼓励,垃圾车 板车、人工装运；带提升叉车的；带压实装置的,仅有集中和压实；带简单分选,填埋场、焚烧场,垃圾和包装废弃物曾是泰国首都曼谷的一大难题，有损于泰国美丽的风光。可如今当你走进曼谷市区热闹的班加比区的街道时，令人惊讶的是，竟然不再有包装废弃物垃圾成堆的景象，也很少再见到流浪少年的身影。原来是街道社区设立了,“垃圾银行”,的结果。,据介绍，街道社区为鼓励少年儿童去搜集包装废弃物，专门教他们依照垃圾分类法把包装废弃物分类装袋，然后交给“垃圾银行”。他们应得的报酬储存在“垃圾银行”里，每,3,个月计算一次“利息”,这些利息不是现金，而是上学用的必需物品。,在“垃圾银行”，一眼就能看到“利息”明细表：收集包装废弃物换得的金额超过,100,泰铢，利息是一个水壶；金额在,31,至,100,泰铢之间，得袜子一双；金额在,21,至,30,泰铢之间，获铅笔、削铅笔刀、书本和胶水各一件；金额在,11,至,20,泰铢之间，获铅笔和削铅笔刀各一件；金额在,10,泰铢以下的，可获一支铅笔。“垃圾银行”的“客户”儿童若急需缴纳学费，还可先向“垃圾银行”贷款，以后再以拾取的包装废弃物“还债”。,这种鼓励居民和孩子搜集包装废弃物和推广包装废弃物分类的措施实施后，社区又建立了一个“物品再生中心”，专门向“垃圾银行”收购包装废弃物，而且每天公布各种包装废弃物的收购价格。曼谷社区包装废弃物“物品再生中心”负责人表示，这种“寓教于环保”的工作，可以使社区内闲逛的孩子不再把时间用在流浪和吸毒或贩毒上。“物品再生中心”用赚得的利润设置了学生奖学金，鼓励学生认真学习。,通过少年儿童进行包装废弃物的垃圾分装好处多多。这样做的最大好处是，,这个社区内的包装废弃物垃圾处理工作有了很大的改进,。在设置“物品再生中心”前，社区内总共设有,26,个垃圾桶供居民放置包装废弃物和生活垃圾，而且曼谷市政府派出的垃圾车每天都要来收取，否则会臭气冲天。如今只剩下,16,个垃圾桶，市政府清洁部门每周只需来收取,1,次。同时，在街道流浪的孩童也越来越少了。,所谓“垃圾虫”，是新加坡人对那些乱丢乱扔垃圾者的专用称呼。根据新加坡环境公共卫生法令，乱扔垃圾第一次被抓到，,若扔的垃圾对环境影响轻微,，如,香烟盒、烟头、火柴棒、小纸片、糖果包装纸,等，罚款,200,新元；若,所扔垃圾对环境有较严重影响，如啤酒瓶、汽水罐、塑料袋,等，这些垃圾积水后容易滋生伊蚊，那么,乱扔者就会被直接控上法庭，最高会被罚款,1000,新元，或接受劳改，或两者兼施。,如果一个人第二次乱扔垃圾被抓，即使所扔垃圾对环境影响轻微，也会被控上法庭。法官可判其劳改及,1000,新元的罚款。如果屡犯不改，法官可以增加罚款额。“垃圾虫”最多会被判劳改,12,个小时。据报道，自,1993,年实施劳改法令以来，新加坡已有,5800,人因乱扔垃圾而被判劳改，其中,36%,的受罚者是外籍人士。,2008,年,12,月,14,日，是新加坡第,100,次“垃圾虫”进行劳改的时间，共有,155,人被安排在六个地点进行劳改。这些地点经过精心选择，有的在地铁站附近，有的在组屋区，都是些垃圾较多的区域。这些被处罚者身穿写有“垃圾虫”字样的服装，在众目睽睽下捡拾垃圾。对受罚者来说，这一定是一种十分痛苦的经历。据说参加过劳改的，只有,3%,的人会重犯。而在过去三年中，也有两个最顽固的“垃圾虫”，他们都四次被控上法庭，原因都是乱扔烟头。,对比！,故宫筒子河成垃圾河,筒子河捞出,4,吨垃圾 啃剩的玉米棒万余根,大英的卢浮宫，巴黎的埃菲尔铁塔，以及意大利的比萨斜塔下面都发现了有中文的类似“禁止吐痰”，“禁止扔垃圾”,的提示牌,(,一,),生活垃圾的收集,1,、危险固体废物与一般固体废物分开；工业固体废物应与生活垃圾分开；泥态与固态分开；污泥应进行脱水处理。,2,、对需要预处理的固体废物，可根据处理、处置或利用的要求采取相应的措施。,3,、对需要包装或盛装的固体废物，可根据运输要求和固体废物的特性，选择合适的容器与包装设备，同时附以确切明显的标记。,固体废物收集原则,(,一,),生活垃圾的收集,1,、混合收集,混合收集是指统一收集未经任何处理的原生废物的方式。这种收集方式历史悠久，应用也最广泛。,主要优点：收集费用低，简便易行；,缺点：各种废物相互混杂，降低了废物中有用物质的纯度和再生利用的价值，同时也增加了各类废物的处理难度，造成处理费用的增大。,这种方式最终将被淘汰,。,收集方式,2,、分类收集,分类收集是指根据废物的种类和组成分别进行收集的方式。,主要优点：,可以提高回收物质的纯度和数量,；,有利于废物的资源化和减量化,；,减少需要后续处理处置的废物量,；,降低整个管理的费用和处理处置成本。,分类收集的原则,可回收利用物质与不可回收利用物质分开,3,、,定期收集,：,按固定的周期收集。,优点：可将不合理的暂存危险降到最小，能有效地利用资源；运输者可有计划的使用车辆；处理与处置者有时间更改管理计划。,适合固体废物量较大的大中型企业垃圾及危废。,4,、随时收集：,根据固体产生者的要求随时收集。,适合废物产生量无规律的小型企业或非连续生产工艺和季节性生产或量小的固废。,5,、,定点收集,：,是指垃圾收集容器放置于固定的地点，一天中的全部或大部分时间为居民提供服务。收集点要求交通方便，且具有一定的居住密度；收集容器应有较好的密封隔离效果。,该方式是最为普遍的收集方式,。,（二）生活垃圾的搬运,1,、,生活垃圾收集方法,包装方式：散装,(,撒、漏、扬尘 逐渐淘汰,),封闭化（袋装最普及）,收集过程：上门、定点、定时,2,、居民住宅区垃圾搬运,低层,中高层,Collection,storage and transportation of solid waste,低层住宅区,上门收集,直接送来,垃圾箱,垃圾车,家庭,家庭,集中收集点,城 市 居 民 住 宅 区,搬运,Collection,storage and transportation of solid waste,上门收集,直接送来,优 点,方便居民；,有利于住宅区的环境卫生管理,居民能够自觉实施、方便操作；,节省人力物力,缺 点,物业公司或环卫部门须耗费较多的劳动力和作业时间,物业管理不善或环卫部门收集不及时，影响小区环境,两种搬运方式的比较,中高层住宅区,Collection,storage and transportation of solid waste,未设垃圾道的同低层住宅,投入垃,圾通道,管道,方式,使用小型家用垃圾粉碎机,成本高,减少清运量，增加运转负荷，浪费资源,1,不锈钢网,2,洗涤器罩,3,通道挡板,4,风机和气体洗涤器,5,气体进入洗涤器入口,6.,各层垃圾倾倒口,7.,垃圾滑道,8,斜坡,9,垃圾收集底部,10.,垃圾出口,Collection,storage and transportation of solid waste,管道真空收集系统,播放视频,Collection,storage and transportation of solid waste,小型家用垃圾破碎机,美国格莱达食物垃圾粉碎机,播放视频,3,商业区企事业单位及城市公共场所,商业区企事业单位,城市公共场所,1,、配备专门的环卫工人定点、定时清扫收集,2,、环卫部门指派专门人员值班，建立临时垃圾收集容器,1,、产生者自行负责、环卫管理部门监督管理,2,、委托环卫部门收运,Collection,storage and transportation of solid waste,粪便的收集按其住宅有无卫生设施分成二种情况：具有卫生设施的住宅，居民粪便的小部分进入污水厂作净化处理，大部分直接排入化粪池；没有卫生设施的使用公共厕所或倒粪站进行收集，再由环卫专业队伍用真空吸粪车清除运输。化粪池的粪便，达到初级处理后，定期清运。清除的粪便可直接用粪车，或粪船运至郊区农村经密封发酵后作肥料使用。,商业区与企业单位垃圾当委托环卫部门收运时，各垃圾产生者使用的搬运容器应与环卫部门的收运车辆相配套，搬运地点和时间也应和环卫部门协商而定。,（三）生活垃圾的贮存,1,、贮存方式,家庭贮存,单位贮存,公共贮存,转运站贮存,Collection,storage and transportation of solid waste,Collection,storage and transportation of solid waste,2,、贮存容器,要求,有一定的密封隔离性能,具有足够的耐压强度,容器材料与所装垃圾相容，不发生反应,耐腐蚀、不易燃烧,使用方便、美观耐用、价格适宜，便于机械化操作,Collection,storage and transportation of solid waste,容器类型,容器式,构筑物式,按使用方式，,分为固定式、活动式,按形状，,分为方形、圆形和柱形等,按材料，,分为塑料、金属、木材等,按贮存时间长短，,分为临时、长时间,按容量，,分为小型、中型和大型,要求：,（,1,）收集点应靠近住宅区，便于居民使用，不影响市容，不妨碍交通，靠近垃圾清运车辆的收集路线，不过分增加清运车辆的工作量,;,（,2,）收集容器适度，具有密封性能，有一定的外结构件与清运车上的自动倾倒设备配合，使收运过程实现机械化。,容器式：使用可移动的垃圾容器作为收集工具，钢制或 塑料制。,Collection,storage and transportation of solid waste,常见的容器式垃圾贮存容器,031A,密闭脚踏式大号果皮箱 铁板、玻璃钢组合,L126xW64xH122(cm)0.3(M3),盖、内箱、玻璃钢、不锈钢选择,031B,密闭脚踏式大号果皮箱 铁板、玻璃钢组合,L126xW64xH122(cm)0.3(M3),盖、内箱、或玻璃钢,玻璃,钢学名,玻璃纤维,增强,塑料,，俗称,FRP,（,Fiber Reinforced Plastics,），即纤维增强复合塑料。,032A,单边箱 玻璃钢,L55xW45xH105(cm)0.04(M3),户外、有可回收、不可回收、废旧电池回收、颜色可选择,032B,单边箱 玻璃钢,L55xW47xH105(cm)0.06(M3),户外、有可回收、不可回收、废旧电池回收、颜色可选择,031C,密闭脚踏式大号果皮箱 铁板、玻璃钢组合,L120 xW66xH110(cm)0.25(M3),户外、亦有不锈钢选择,某公司设计的垃圾贮存容器,Collection,storage and transportation of solid waste,构筑物式：该容器为固定构筑物，一般为砖、水泥结构，样式各异，容积为,5,10m,3,，不密封，该容器使用寿命长，费用低，但在高峰季节会发生垃圾满溢的情况；与周围环境敞开接触，易造成周围环境卫生状况的恶化；另外，清运时难度较大，不利于机械化使用。,Collection,storage and transportation of solid waste,构筑物式的垃圾贮存容器,Collection,storage and transportation of solid waste,活动式的垃圾贮存容器,位置要固定，比较靠近住宅，方便居民,比较靠近清运车辆经过的收集线路,服务半径一般不应超过,70m,，未设垃圾管道的多层住宅一般每四幢设置一个。,容器的设置位置及数量,Collection,storage and transportation of solid waste,位置要求：,数 量：,垃圾容重变动系数，,0.7,0.9,1.1,1.15,垃圾日产量不均匀系数,1.02,1.05,居住人口变动系数,垃圾容器的填充系数，,0.75,0.9,垃圾产生高峰时的体积变动系数，,1.5,1.8,垃圾平均日产生体积，,m,3,/d,量，,t/d,垃圾的收集周期,人口数,单个容器容积,垃圾平均容重,实测垃圾人均产量,Collection,storage and transportation of solid waste,3,、垃圾的分类贮存,分类贮存,是指根据对城市垃圾回收利用或处理工艺的要求由垃圾产生者，自行将垃圾分为不同种类进行贮存，也即,就地分类贮存,。,开展城市废物的就地分类，是减少投资提高回收物料纯度的好方法。,适于分类贮存收集的城市垃圾成分主要是纸、玻璃、铁、有色金属、塑料、纤维材料等。,现有条件改造实现方式：在收集点增加一定数量收集容器。,优点：提高垃圾资源化利用率，减少处理、处置工作量，是城市垃圾收集的必然趋向。,Collection,storage and transportation of solid waste,3,、垃圾的分类贮存,分类,贮存,二类贮存,可燃垃圾、不可燃垃圾,（,塑料）,三类贮存,可燃物、塑料、不可燃,四类贮存,可燃物，金属，玻璃、塑料陶瓷及其他不可燃物,五类贮存,在四类贮存的基础上，挑出含重金属的干电池、日光灯管、水银温度计,分类贮存方法,另外对于集贸市场废物和医院垃圾等特种垃圾，通常都不进行分类，前者可直接送到堆肥厂进行堆肥化，后者则必须立即送焚烧炉焚化。对于危险性垃圾（有毒害有害废物），则必须特殊处置（在后面的章节会讲到）。,Collection,storage and transportation of solid waste,3,、垃圾的分类贮存,要做到就地分离贮存，需设置（或配给）不同容器（如不同颜色的纸袋、塑料袋或塑胶容器）以便存放不同废物。在美国大多数城市已规定住户必须放置二个垃圾容器，一个贮存厨房垃圾，一个贮存其他废物。相应的垃圾收集车辆也有两分类或三分类车（即同一收集车上将槽分为两格或三格，分别收集废纸、塑料及堆积空瓶）。,垃圾分类收集方案实例,深圳生活垃圾分类收集方案：,放置,蓝,、,黄,、,灰,三色垃圾容器,蓝,可回收垃圾,废品回收系统,黄,易燃垃圾,垃圾焚烧厂,灰,不易燃垃圾,垃圾填埋场,住宅小区出入口设置玻璃和有毒有害垃圾容器,回收杂色玻璃和有毒有害垃圾,大件垃圾,大件处理厂,Collection,storage and transportation of solid waste,杭州市垃圾分类方法,2010,年,3,月，杭州市城管办确定了杭州市生活垃圾分类方式，分别为：可回收物、厨房垃圾、其他垃圾、有害垃圾四类。杭州年内生活垃圾分类收集处置率将达到,40%,，,2011,年达到,60%,，,2012,年达到,80%,。,可回收垃圾,厨房垃圾,有害垃圾,其他垃圾,可回收物：,再生利用价值较高，能进入废品回收渠道的垃圾。主要包括：纸类,(,报纸、传单、杂志、旧书、纸板箱及其他未受污染的纸制品等,),、金属,(,铁、铜、铝等制品,),、玻璃,(,玻璃瓶罐、平板玻璃及其他玻璃制品,),、除塑料袋外的塑料制品,(,泡沫塑料、塑料瓶、硬塑料等,),、橡胶及橡胶制品、牛奶盒等利乐包装、饮料瓶,(,可乐罐、塑料饮料瓶、啤酒瓶等,),等。,厨房垃圾：,厨房产生的食物类垃圾以及果皮等。主要包括：剩菜剩饭与西餐糕点等食物残余、菜梗菜叶、动物骨骼内脏、茶叶渣、水果残余、果壳瓜皮、盆景等植物的残枝落叶、废弃食用油等。厨房垃圾使用绿色垃圾桶。,其他垃圾：,除去可回收垃圾、有害垃圾、厨房垃圾之外的所有垃圾的总称。主要包括：受污染与无法再生的纸张,(,纸杯、照片、复写纸、压敏纸、收据用纸、明星片、相册、卫生纸、尿片等,),、受污染或其他不可回收的玻璃、塑料袋与其他受污染的塑料制品、废旧衣物与其他纺织品、破旧陶瓷品、妇女卫生用品、一次性餐具、贝壳、烟头、灰土等。其他垃圾使用橘黄色垃圾桶,有害垃圾：,含有有毒有害化学物质的垃圾。主要包括：电池,(,蓄电池、纽扣电池等,),、废旧灯管灯泡、过期药品、过期日用化妆用品、染发剂、杀虫剂容器、除草剂容器、废弃水银温度计、废旧小家电、废打印机墨盒、硒鼓等。有害垃圾使用红色垃圾桶。,台湾垃圾分类方法,1.,垃圾：碎纸、塑料片、碎玻璃、吸管、卫生棉、卫生纸、牡蛎壳、蛤壳、,.2.,厨余：蔬菜叶、汤汤水水、剩余饮料,.,3.,资源：纸张、电池、宝特瓶、玻璃,(,完整,),、罐子,(,洗发精、药罐、化妆品,),、铝箔包、铝罐,.4.,其它：大型废弃物,(,桌子、椅子、洗衣机、冰箱,.),海口市的生活垃圾分类工作可参照上海的做法，按照“大分流、小分类”的模式实行。具体分类如下：,第一类：,有害垃圾,危险废弃物，这类垃圾会给环境造成严重的污染。主要包括废电池、废荧光灯管、水银温度计、废油漆桶、过期药品、化妆品、油气桶、杀虫剂桶。,第二类：,废玻璃，主要包括平板玻璃、玻璃瓶罐等。,第三类：,可回收垃圾，主要包括废纸、废塑料、废金属、废织物这,5,大类。废纸包括报纸、杂志、图书、书本纸、包装用纸、广告用纸、纸盒、纸板箱等，纸巾和卫生用纸由于水溶性太强不可回收。塑料包括各种塑料袋、塑料瓶、塑料泡沫、塑料包装、一次性塑料餐盒餐具、硬塑料、牙刷、杯子、矿泉水瓶等。,第四类：,其他垃圾，主要包括枯萎花卉、厨余垃圾、变质食品、烟头、煤渣、砖瓦陶瓷、卫生间废纸、纸巾、灰土等。,海口市垃圾分类方法,海口市生活垃圾分类处置要求：,1,、有害垃圾,（电池、灯管、过期药品等）由各区环卫部门定期收集，集中储存，达到一定量后，送往海口市生活垃圾分拣中心，定向无害化处理。,2,、玻璃,由各区环卫部门定期收集，集中储存，达到一定量后，送往玻璃再生企业，实现资源化利用，或由居住区保洁员直接送往,废品,回收站。,3,、可回收物,（塑料、纸类、包装物、金属、废弃织物）由居民投放到可回收物收集容器中，由废品回收企业回收。,4,、其他垃圾,（烟头、果皮、枯萎花卉等）由各区环卫部门负责收运，日产日清，进入生活垃圾卫生填埋系统。餐厨垃圾由专业公司负责上门收集、进行资源化处理。医疗垃圾由海口市卫生部门收集处理。,垃圾分类桶颜色设置,绿色,用来装回收垃圾，,黄色,则装不可回收垃圾，,红色,装有害垃圾，,黑色,则装废玻璃。还专门设有墨绿色的厨余垃圾桶。,
