物流信息系统第二章-物流信息管理基础技术与应用.ppt

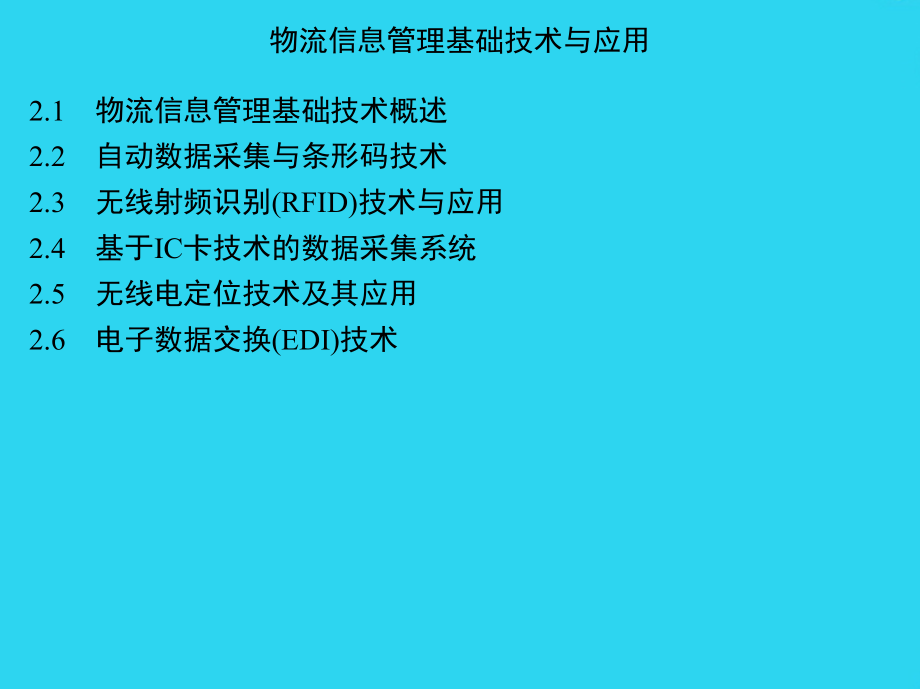

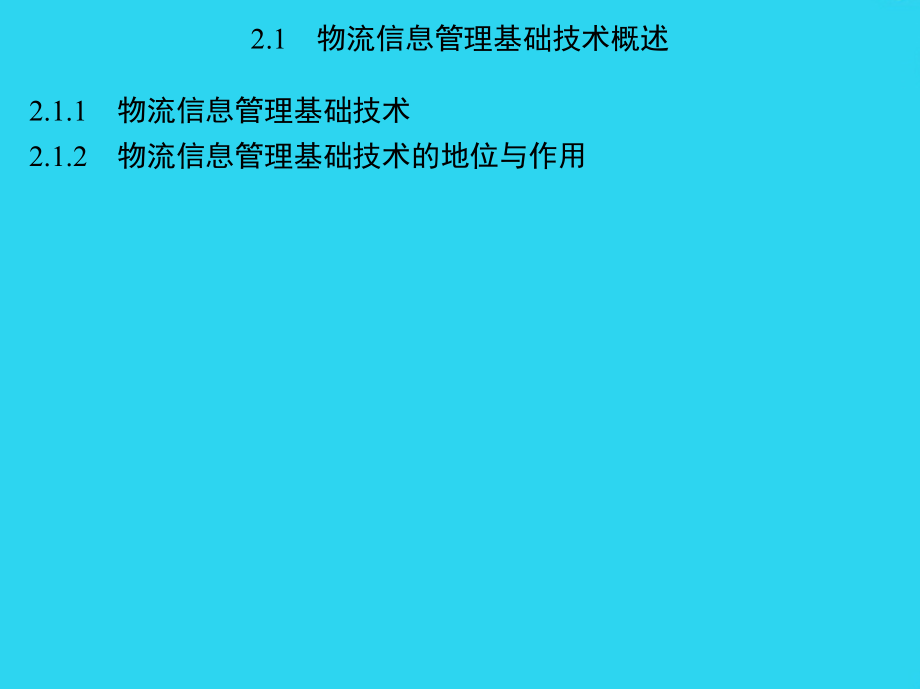

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,物流信息管理基础技术与应用,2.1物流信息管理基础技术概述,2.2自动数据采集与条形码技术,2.3无线射频识别(RFID)技术与应用,2.4基于IC卡技术的数据采集系统,2.5无线电定位技术及其应用,2.6电子数据交换(EDI)技术,2.1物流信息管理基础技术概述,2.1.1物流信息管理基础技术,2.1.2物流信息管理基础技术的地位与作用,2.1.1物流信息管理基础技术,3.无线射频识别技术,物流信息管理中的一项最基本的工作就是数据的采集，而数据的采集应该摆脱人工收集的种种弊端，走向自动化收集。在企业基于单品管理的进、销、存业务中往往会产生大量数据，人工录入既要花费大量时间，又很容易造成录入错误，因此数据的自动识别和录入在整个物流信息系统中至关重要。作为物流商品的身份标识，条形码是实现自动识别和录入的基础。,目前，世界各国特别是经济发达国家把条形码技术的发展重点定位于生产与物流自动化、交通运输现代化、金融贸易国际化、医疗卫生高效化、票证金卡普及化和安全防盗防伪保密化等领域。除大力推行,13,位商品条形码,(EAN),外，同时重点推广应用,128,码、,39,码和二维条形码等。在条形码种类上，除纸制条形码外，还在研究开发金属条形码、纤维织物条形码、隐形条形码，以增加信息量、扩大应用领域并保证条形码标识在各个领域、各种工作环境的应用。在发展方向上，国际物品编码协会和一些经济发达国家已由单纯地推广物品条形码标识转向生产流通领域的电子数据交换的开发和推广应用。,图2-1手持式GPS图2-2车载式GPS,3.无线射频识别技术,无线射频识别,(Radio Frequency Identification,，简称,RFID),技术，最早出现在,20,世纪,80,年代，当初被用于条形码识别技术无法使用的特殊场合，许多行业和企业利用它来识别、确认及跟踪物料、产品或其他供应链上的目标。,RFID,是一种非接触式识别技术，由于无线电波能“扫描”数据，所以,RFID,挂牌可做成隐形的，有些,RFID,识别技术可读数公里外的标签，并且,RFID,标签可做成可读写的。,RFID,应用时应考虑反射距离、工作频率、标签的数据容量、尺寸、重量、定位、响应速度及选择能力等因素。,由于具有很多的技术优势，目前,RFID,技术的应用已经相当广泛，例如最常见的应用场合包括货物管理、交通运输、物料处理、废物处理、资产回收、医疗应用、防盗应用、动物监控、自动控制、联合票证、门禁管理等。,图2-3EDI系统应用模型,IC(Integrated Circuit),卡的概念是,20,世纪,70,年代初提出来的，法国布尔,(BULL),公司于,1976,年首先研制出,IC,卡产品，并将这项技术应用到金融、交通、医疗、身份证明等多个行业，它将微电子技术和计算机技术结合在一起，提高了人们生活和工作的现代化程度。,IC,卡芯片具有写入数据和存储数据的能力，,IC,卡存储器中的内容根据需要可以有条件地供外部读取，完成相关信息处理和判定之用。,IC,卡一出现，就以其超小的体积、先进的集成电路芯片技术以及特殊的保密措施和无法被破译及仿造的特点受到普遍欢迎。,IC,卡按使用方法和信息交换方式又可分为接触式,IC,卡和非接触式,IC,卡,(,射频卡,),。接触式,IC,卡是通过物理接触方式，将卡插入卡座后，与外界交换信息；非接触式,IC,卡通过电磁波与外界交换信息。,在物流管理活动中非接触式,IC,卡的使用非常普遍，特别是在仓储管理与运输管理等领域，非接触式,IC,卡常常用于物料跟踪、运载工具和货架识别等要求非接触数据采集和交换的场合。,2.1.2物流信息管理基础技术的地位与作用,根据决策层次进行划分，物流信息系统一般包括作业管理、管理控制和战略管理三个层面的应用。综上所述，物流信息管理基础技术主要用来实现数据的自动、快速、批量采集，是构成整个物流信息系统的基础。应用这些技术所采集的数据将用于业务的处理和满足决策的需要，例如在仓储管理中，出、入库数据用来更新库存状态与统计商品库存等，并实现盘点处理；在零售业务中，,POS,终端采集的商品条形码信息用于后台信息管理系统的查询并作为自动订货系统的输入；在运输管理中，,GPS,所采集的数据用作车辆调度的决策分析依据等。,2.2自动数据采集与条形码技术,2.2.1条形码技术概述,2.2.2条形码的分类与选择,2.2.3条形码阅读器的分类与选择,2.2.4条形码管理系统的组成及实例,2.2.5条形码技术在生产与物流管理中的应用,2.2.1条形码技术概述,(1)可靠准确。,(2)数据输入速度快。,(3)经济便宜。,(4)灵活实用。,(5)自由度大。,(6)设备简单。,(7)易于制作。,2.2.2条形码的分类与选择,(1)一维条形码。,1)EAN/UPC码。,图2-4EAN码示意图,2)39码。,图2-539码示意图,3)Codebar码。,图2-6Codebar码示意图,4)128码。,图2-7128码示意图,5)ITF 25码。,图2-8ITF 25码示意图,表2-1常用一维条形码的各项指标比较,表2-1常用一维条形码的各项指标比较,(2)二维条形码。,(1)优先选用已制定为国家标准的码制。,(2)条形码字符集。,(3)印刷面积与印刷条件。,(4)条形码阅读器。,(5)尽量选择常用码制。,2.2.3条形码阅读器的分类与选择,1.条形码阅读器的分类,2.条形码阅读器的选择,1.条形码阅读器的分类,(1)光笔的工作原理。,(2)CCD阅读器的工作原理。,(3)激光枪的工作原理。,表2-2几种条形码阅读器对比分析,第1分区容量为9 Kb，用于保存客户 交易资料。,以当前应用最广泛的AT-MEL1604卡为例来作一介绍，该卡包含四分区逻辑加密，主要由电可擦除可编程存储器即E2PROM组成，具有较大存储容量和优良保密安全性能。,为了满足下游超市与餐馆等的订购要求，需要在配送中心内拣配食品，根据定单信息与食品标签信息进行匹配，迅速拣选出所需食品，并放置在托盘上以便发货。,由于缺乏真实、全面、可靠、快速的事实数据，企业虽然知道这种现象存在，但对违规的批发商也无能为力。,物流信息管理基础技术与应用,在喷漆车间采用防水、防漆RFID标签，对汽车零部件和整车进行监控，根据排程安排完成喷漆作业。,根据货物的品名、型号、规格、产地和包装等划分货物品种，并且分配唯一的标识编码，也就是“货号”。,4IC卡技术在物流管理数据采集中的应用,2IC卡分类与使用流程,2物流信息管理基础技术的地位与作用,(2)通过产品上的条形码进行售后维修产品检查，检查产品是否符合维修条件和维修范围，建立产品售后维修档案。,2条形码的分类与选择2.,2 RFID系统组成及其分类,3)根据应用的需要，由IC卡应用软件或通过IC卡数据采集器写入其他与持卡人有关的信息，如个人姓名、密码、个人账号、存款额等，使该卡个人化以与其他卡相区别。,4)利用IC卡管理模块中的发卡站，完成对丢失、损坏的卡进行核实、补发、核销等工作。,GSM则负责GPS与GIS之间的数据通信。,物流信息管理基础技术与应用,采用产品标识条形码记录单件产品所经过的状态，从而实现对单件产品的跟踪管理。,2.条形码阅读器的选择,(1)适用范围。,(2)译码范围。,(3)接口功能。,1)串行通信。,2)键盘仿真。,(4)首读率的要求。,(5)条形码符号长度的影响。,(6)阅读器的价格。,(7)特殊功能。,2.2.4条形码管理系统的组成及实例,(1)数据源。,(2)条形码阅读器。,(3)计算机。,(4)应用软件。,1)定义数据库：包括全局逻辑数据结构定义、局部逻辑结构定义、存储结构定义及信息格式定义。,2)管理数据库：包括对整个数据库系统运行的控制，数据存取、增删、检索、修改等操作管理。,3)建立和维护数据库：包括数据库的建立、数据库更新、数据库再组织、数据恢复及性能监测等。,4)数据通信：具备远程数据输入与处理能力，信息输出则是把经过计算机处理后得到的信息以文件、表格或者图形的方式输出，供管理者及时、准确地掌握这些信息，制定正确的决策。,图2-9POS系统的应用实例,(1)店面进货处理(进店控制)。,(2)店面退货处理(出店控制)。(3)盘点处理。,(4)价格控制。,2.2.5条形码技术在生产与物流管理中的应用,(1)通过将物料编码、并且打印条形码标签，便于物料数据采集、实现物料跟踪管理，有助于做到合理的物料库存准备，提高生产效率、合理运用企业资金，从而有效地降低库存成本。,(2)对需要进行标识的物料打印其条形码标签，有助于在生产管理中对物料进行单件跟踪，从而建立完整的产品档案。,(3)对采购的生产物料按照行业及企业规则建立统一的物料编码，有利于杜绝因物料无序而导致的损失和混乱。,在生产过程中，应用条形码技术建立产品或部件的标识代码等，监控生产、采集生产测试数据和生产质量检查数据，进行产品完工检查，提高产品下线合格率。,通过产品标识条形码在生产线上对产品生产进行跟踪，并采集生产产品的部件、检验等数据作为产品信息，建立产品档案。,通过生产线上的信息采集点来采集生产控制的信息，监控生产过程及产品流向，从而有序地安排生产计划。,根据货物的品名、型号、规格、产地和包装等划分货物品种，并且分配唯一的标识编码，也就是“货号”。依据货号进行货物库存管理，并应用于仓库的各种操作。,在仓库管理中利用条形码进行货物单件管理，不仅按货物品种大类管理库存，而且还针对每一单件管理货物库存。采用产品标识条形码记录单件产品所经过的状态，从而实现对单件产品的跟踪管理。,仓库一般分为若干个库房，库房是仓库中独立和封闭的存货空间，每一库房分若干个库位。库房内空间细分为库位能够更加明确定义存货空间。仓库管理系统是按仓库的库位记录仓库货物库存，在产品入库时将库位条形码号与产品条形码号一一对应，在出库时按照库位货物的库存时间可以实现先进先出或批次管理。,在仓库管理中采集货物单件信息，实时处理采集数据，掌握入库、出库、移库和盘库信息，提高仓库操作的准确性，同时实时掌握库位信息，使仓库货物库存更加准确。,利用条形码采集信息，了解货物运输状况，根据采集的单件信息及时发现出入库的货物单件差错,(,入库重号、出库无货,),，并且提供差错处理。,通过在销售、配送过程中采集产品的单品条形码信息，根据产品单件标识条形码记录产品的销售过程，完成产品销售链的跟踪和管理。例如，为了占领市场、扩大销售，企业根据各地的消费水准不同，制定了各地不同的产品批发价格，并规定限制区域销售。但是，有些违规的批发商以较低的地域价格名义取得产品后，将产品在地域价格高的地方低价倾销，扰乱了市场，使企业的整体利益受到了极大的损害。由于缺乏真实、全面、可靠、快速的事实数据，企业虽然知道这种现象存在，但对违规的批发商也无能为力。为保证销售 有效实施，必须能够跟踪向批发商销售的产品品种或产品单件信息。此时，应用条形码管理就能够发挥积极的作用。,使用条形码应用系统快速准确地记录在途商品的信息，对在途库存商品进行跟踪和管理。在途商品包括利用铁路货车、卡车、轮船或者飞机等工具进行运输的商品，例如在通用汽车公司有时候一天当中处于在途的汽车可以达到237 000辆，而埃克森石油产品有6个月的在途时间，由此可见加强在途库存的有效管理对于企业降低成本是极其重要的。,(1)根据产品标识条形码建立产品销售档案，记录产品信息、重要零部件信息。,(2)通过产品上的条形码进行售后维修产品检查，检查产品是否符合维修条件和维修范围，建立产品售后维修档案。,(3)通过产品标识条形码反馈产品售后维修记录，对产品维修点实施监督，记录统计维修原因，强化对产品维修的过程管理。,2.3无线射频识别(RFID)技术与应用,2.3.1RFID概述,2.3.2 RFID系统组成及其分类,2.3.3RFID技术的应用,2.3.4RFID的发展与未来,2.3.1RFID概述,(1)非接触式数据读写。,(2)形状容易小型化和多样化。,(3)环境适应性强。,(4)可重复使用。,(5)穿透性强。,(6)数据的记忆容量大。,(7)安全性高。,表2-3RFID与条形码的功能比较,2.3.2 RFID系统组成及其分类,2.RFID系统分类,(1)电子标签(Tag)。,(2)读写器(Reader)。,(3)天线。,(4)中间件。,2.RFID系统分类,(1)根据使用频率分类。,(2)根据电子标签有无电池分类。,(3)根据读取电子标签数据的技术实现分类。,(4)根据电子标签内保存的信息注入方式分类。,2.3.3RFID技术的应用,利用,RFID,系统跟踪每件商品，改进零售商的库存管理，实现适时补货，最大限度地缩短商品的流通时间。,将,RFID,标签置入商品内，由计算机系统实时监控商店中各种商品，防止开架销售过程中产生的盗窃行为。,利用,RFID,对某些具有时效性的商品的有效期限进行监控，防止商品的过期与损耗。,利用,RFID,系统在付款台实现自动扫描和计费，取代人工收款方式，提高商场的流通效率。,在未来的数年里，,RFID,标签将大量用于供应链中的商品流通环节，特别是在超市中，因,RFID,标签免除了商品跟踪过程中的人工干预，能够生成,100%,准确的业务数据，所以具有巨大的吸引力。,在仓库管理中，通过将供应链计划系统制订的收货计划、取货计划和装运计划等与,RFID,技术相结合，能够高效地完成各种业务操作，如指定堆放区域、上架,/,取货与补货等，避免了不必要的数据重复输入和由此所造成的错误。因此，增强了仓储作业的准确性和快捷性，提高了服务质量，节省了劳动力和库存空间，同时减少了物流过程中由于商品误置、送错、偷窃、损害和库存及出货错误等造成的损耗。,在仓库里，,RFID,技术还广泛地应用于库存货物盘点工作中，实现商品登记的自动化，使得现场作业更加快速准确。,在运输环节，,RFID,技术广泛应用于车辆自动收费。当车辆驶过收费站时，利用,RFID,技术进行车辆自动识别，自动地实现移动车辆与收费站之间信息的传递，完成车辆的收费、登记及建档过程。,RFID,技术被广泛地用于运输作业中，实现货运集装箱的识别、防伪等，及时掌握在途物资和实时跟踪运输工具。,在配送环节，采用射频技术能大大加快配送的速度，提高拣选与分发过程的效率和准确率，并能减少人工，降低配送成本。,以食品业的食品配送中心为例，由于下游的超市与餐馆,/,快餐行业高度紧张的工作环境以及需要严密控制成本，因而对配送管理要求很高，,RFID,技术强大的功能可以满足这种要求。到达中央配送中心,(CDC),的所有食品都贴有,RFID,标签，在托盘进入配送中心时，通过一个门阅读器，读取托盘上所有货箱的标签内容。系统将这些信息与发货记录进行核对，以检测出可能的错误，然后将,RFID,标签更新为最新的食品存放地点和状态。这样就确保了精确的库存控制，可确切了解目前有多少货箱处于转运途中、转运的始发地和目的地，以及预期的到达时间等信息。为了满足下游超市与餐馆等的订购要求，需要在配送中心内拣配食品，根据定单信息与食品标签信息进行匹配，迅速拣选出所需食品，并放置在托盘上以便发货。在发送之前，食品被堆积在托盘上临时存放。以往，需要人工对同一托盘上众多不同种类的食品进行处理，这是非常繁琐的工作。有了,RFID,系统，可以方便地识别托盘上的任何一种食品，实现快速准确地发货。,在生产制造环节应用,RFID,技术可以完成自动化生产线运作，实现在整个生产线上对原材料、零部件、半成品和产成品的识别与跟踪，减少人工识别的成本和出错率，提高效率和效益。,RFID,技术还能帮助管理人员及时根据生产进度发出补货信息，实现流水线均衡、稳步生产，同时也加强了对质量的控制与追踪。,以汽车制造业为例，目前在汽车生产厂的焊接、喷漆和装配等生产线上，都采用了,RFID,技术来监控生产过程。例如，通过从电子标签读取信息，再与生产计划、排程排序相结合，对生产线上的车体等给出一个独立的识别编号，实现对车辆跟踪；在焊接生产线上，采用耐高温、防粉尘,/,金属、防磁场、可重复使用的有源封装,RFID,标签，通过自动识别作业件来监控焊接生产作业；在喷漆车间采用防水、防漆,RFID,标签，对汽车零部件和整车进行监控，根据排程安排完成喷漆作业。,采用RFID技术监控与跟踪商品供应链的运行，从而实现商品质量的控制。,以食品安全管理为例，RFID技术有广泛的用途。采用RFID系统之后，可提供食品链中的肉类食品与其动物来源之间的可靠联系，通过在零售环节中的超市、餐馆等对肉类食品标签的识别，能够追查到它们的 与来源，并能一直追踪到具体的养殖场和动物个体，使得人们在购买时就能清楚地知道肉类食品的来源、时间和中间处理过程等信息，从而能放心地购买。,2.3.4RFID的发展与未来,RFID技术上的多项突破，促进了其在商业领域中的广泛应用，预示着光明的发展前景。,在RFID目前推广应用过程中，仍旧面临着标准化、降低成本、信息安全等一系列的问题。例如，由于在非接触的条件下，可以对标签中的数据进行读取，这引发了人们对RFID技术侵犯个人隐私权的争议。,目前，RFID还未形成统一的全球化标准，处于多种标准并存的局面。在国际上，影响RFID标准的五大标准组织分别代表了国际上不同团体或国家的利益。EPC Global是由北美UCC产品统一编码组织和欧洲EAN产品标准组织联合成立，在全球拥有上百家成员，实力相对占上风。而AIM、ISO、UID则代表了欧 家和 ；IP-X的成员则以非洲、大洋洲、亚洲等国家为主。,RFID系统主要由数据采集和后台应用系统两大部分组成。目前已经发布或者是正在制定中的标准主要是与数据采集相关的，其中包括读写器与计算机之间的数据交换协议、RFID标签与读写器的性能和一致性测试规范以及RFID标签的数据内容编码标准等。后台应用系统并没有形成正式的国际标准，只有少数产业联盟制定了一些规范。,2.4基于IC卡技术的数据采集系统,2.4.1IC卡概述,2.4.2IC卡分类与使用流程,2.4.3IC卡应用系统的组成,2.4.4IC卡技术在物流管理数据采集中的应用,2.4.1IC卡概述,(1)存储容量大。,(2)安全性高。,(3)对网络要求不高。,(4)使用方便。,表2-4IC卡与磁卡的性能比较,(1)安全性高。(2)存储容量大。(3)可靠性高。,(4)应用成本低。,从技术原理上讲，非接触式,IC,卡是,RFID,家族中的成员之一，根据,RFID,使用频率分类来看，非接触式,IC,卡是,RFID,的低频类,(125 kHz,、,225 kHz,、,13.56 MHz),产品。通常是在门禁、考勤、电子计费、电子钱包和停车场收费管理等领域中进行应用。,RFID,产品还有中高频和超高频的，例如,433 MHz,、,915 MHz,、,2.45 GHz,、,5.8 GHz,等产品，中高频产品的特点是读写距离远、可多个标签同时读写等，被广泛地应用于制造业、物流仓储管理、高速公路不停车收费、安全管理等领域。,需要说明的是，,RFID,不同频段产品之间是不能实现读写兼容的，也就是说只有同一频段的产品才能读写兼容，既能读非接触式,IC,卡又能读,RFID,标签的设备是有的，但这种设备必须使用同一频段。,2.4.2IC卡分类与使用流程,(1)按组成结构划分。,1)一般或非加密存储器卡(Memory Card)。,2)加密存储器卡(Security Card)。,3)CPU卡(Smart Card)。,4)超级智能卡(Super Smart Card)。,(2)按数据读写方式划分。,1)接触式IC卡。,2)非接触式IC卡。,(3)按数据交换格式划分。,1)串行IC卡。,2)并行IC卡。,(4)其他类型的IC卡。,1)预付费卡(Prepayment Card)。,2)混合卡。,3)光卡(Optical Card)。,1)IC卡生产商成批生产空白卡，并根据开发者的需求在卡片上印制图案和说明文字。,2)利用IC卡管理模块中的发卡站，针对具体持卡人在IC卡上写入不同信息，这个过程称作IC卡的个人化，它一般包括与其他应用系统相区别的发行商密码和个人密码，此密码由系统中各工作站在读写时识别，以防止伪造的同类型卡在系统中使用。,3)根据应用的需要，由IC卡应用软件或通过IC卡数据采集器写入其他与持卡人有关的信息，如个人姓名、密码、个人账号、存款额等，使该卡个人化以与其他卡相区别。,4)利用IC卡管理模块中的发卡站，完成对丢失、损坏的卡进行核实、补发、核销等工作。,2.4.3IC卡应用系统的组成,(1)数据通信功能。,(2)数据暂时存储功能。,(3)感应各种智能卡功能。,一般地讲，IC卡应用系统软件的主要功能包括如下几个方面：IC卡的初始化与管理；IC卡数据采集器中的数据的上传和转换，或下载参数到IC卡数据采集器；数据汇总统计查询；根据应用的需要对收集的数据进行分析和处理；系统安全管理。,IC卡的初始化管理，主要包括对卡上存储空间的初始规划分区，规定各分区数据格式，加密方式，各级读、写密码等。以当前应用最广泛的AT-MEL1604卡为例来作一介绍，该卡包含四分区逻辑加密，主要由电可擦除可编程存储器即E2PROM组成，具有较大存储容量和优良保密安全性能。卡上有1个公用区和4个应用数据区。首先需对各存储区进行规划。公用区存放厂商代码、发行商代码，用于区别其他应用系统。总密码用于对全卡操作进行控制，各分区还有分区密码、擦除密码和读写控制位，它可以保护各区数据安全，控制数据读写属性。第1分区容量为9 Kb，用于保存客户 交易资料。其他分区均为2 Kb容量。第2分区存放基本信息，包括姓名、年龄、性别、编号、工作单位、地址、等。第3分区为记账区，存入用户预交费用、有效期、是否挂失等信息；在交易过程中由各站点写入自动收费结算。第4分区一般用作保存系统特征值，如加解密密钥和一些系统参数，将来可写入其他信息实现一卡多用。IC卡管理模块是IC卡应用系统的核心，它包括了新卡发行卡上信息查询和修改卡的挂失和补发等功能，均涉及IC卡的读写。,2.4.4IC卡技术在物流管理数据采集中的应用,图2-10位置读写器在货物定位中的工作原理,物品出入库登记是仓库管理中的重要环节。一旦物品种类数量过多，工作量就会很大，出错可能性也随之增大。采用人工检查和自动化双重管理方式，实现出入库的管理，使物品出入库与数据库的更新同步，并最终生成报表，可以大大减少管理人员的工作量。,需要说明的是，在该系统中出入库读写器与位置读写器相类似，装配有两个红外线接收器用来判断是入库操作还是出库操作。,在仓库管理中定期进行盘点是必不可少的工作。该系统配置了移动读写器，工作人员手持它在仓库中巡视一圈即可迅速完成物品清点任务。具体流程是分区域进行，移动读写器读取,IC,卡信息并输送到主机作为记录存入新数据库，一个区域读取完毕后应用系统进行该区域的新旧数据库比较并记录结果，进入下一区域重复以上过程，仓库盘点结束后由应用系统生成物品统计报表和差异报表便于及时发现问题。,2.5无线电定位技术及其应用,2.5.1无线电定位技术概述,2.5.2GPS系统组成与技术原理,2.5.3GPS在物流管理中的运用,2.5.1无线电定位技术概述,1.地面定位系统,2.卫星定位系统,1.地面定位系统,地面定位系统通过测量无线电波从发射机到接收机的传播时间、时间差、信号场强、相位或入射角等参数来确定移动目标的二维定位。蜂窝移动通信网络无线定位属于地面无线定位系统。,GSM(Global System for Mobile Communications,，全球移动通信系统,),数字蜂窝移动通信网，是我国于,20,世纪,90,年代初引进采用的一种起源于欧洲的移动通信技术标准，是第二代移动通信技术。,GSM,系统由交换网路子系统、无线基站子系统和移动台三大部分组成。,GSM,系统是目前国内覆盖最广、系统可靠性最高和话机保有量最大的移动通信系统。,2.卫星定位系统,卫星定位系统是利用人造卫星作为信号源、信号中继站或定位基准进行测时和测距，来获取用户的地理坐标。其主要优点是：可实现全球、全天候导航，定位精度高。目前共有四个卫星定位系统：的GPS、俄罗斯的GLONASS、中国的北斗卫星导航定位系统(CNSS)以及欧盟的“伽利略”导航卫星系统。,的GPS(Global Positioning System)全球定位系统是从20世纪70年代开始研制，历时20年，耗资200亿美元，于1994年全面建成，具有在海、陆、空进行全方位实时三维导航与定位能力的新一代卫星导航与定位系统。GPS全球定位系统由空间部分、地面监控部分和用户接收机三大部分组成。GPS卫星由24颗高度约万km的卫星组成卫星星座，这24颗卫星均为近圆形轨道，运行周期约为11小时58分，分布在6个轨道面上(每轨道面4颗)，轨道倾角为55。卫星的分布使得在全球的任何地方，任何时间都可观测到4颗以上的卫星，具有提供在时间上连续的全球导航能力。,2.5.2GPS系统组成与技术原理,(1)空间星座部分。,(2)地面监控部分。,(3)用户设备部分。,GPS,定位的基本原理是根据高速运动的卫星瞬间位置作为已知的起算数据，采用空间距离后方交会的方法，确定待测点的位置。空间卫星部分不断地发射信号，用户利用手中的,GPS,接收机接收卫星信号进行解算而得到定位结果。,GPS,系统将空间的卫星位置作为已知点，通过接收机接收不同卫星发射的信号，计算出卫星信号从发射到被接收机接收所用的时间。由于卫星信号是一种电磁波，其传输速度与光速相同，所以可以推算出接收机天线距不同卫星的距离。由于卫星位置已知，在收到三颗卫星发射的信号后，可以计算出接收机天线距离各卫星的距离，以各卫星所在位置为球心，以其到接收机的距离为半径做球面，在空间三球必定相交于两点，一点远离地球，一点在地球表面。地球表面的这一点就是接收机天线的位置，在各卫星位置已知时，该点的三维位置,(x,，,y,，,z),就可以解算出来。在实际解算中，由于接收机时钟和卫星时钟之间存在一个未知的钟差，所以必须接收到,4,颗以上的卫星信号，才能解算出接收机天线的位置。,2.5.3GPS在物流管理中的运用,三维导航既是,GPS,的首要功能，也是它最基本的功能。其他功能都要在导航功能的基础上才能完全发挥作用。飞机、船舶、地面车辆以及步行者都可利用,GPS,导航接收器进行导航。,汽车导航系统是在,GPS,的基础上发展起来的一门新技术，它由,GPS,导航、自律导航、微处理器、车速传感器、陀螺传感器、,CD-ROM,驱动器、,LCD,显示器组成。,GPS,导航是由,GPS,接收机接收,GPS,卫星信号，得到该点的经纬度坐标、速度、时间等信息。当汽车行驶到地下隧道、高层楼群、高速公路等遮掩物当中而捕捉不到,GPS,卫星信号时，系统可自动启用自律导航，通过车速传感器检测汽车的速度和陀螺传感器检测汽车前进的方向，再由微处理器处理即可得到汽车前进的数据。由,GPS,卫星导航和自律导航所测到的汽车位置坐标、前进的方向都与实际行驶的路线轨迹存在一定误差，因此需要采用地图匹配技术，加一个地图匹配电路，对汽车行驶的路线与电子地图上道路的误差进行实时相关匹配，并做自动修正。,GPS,导航系统与,GIS,技术、无线移动通信系统,(GSM),及计算机应用系统相结合，可以实现车辆跟踪功能。,GPS,为,GIS,提供了一种实时、动态、精确获取空间数据的方法，,GIS,根据,GPS,提供的数据，对相应的空间数据进行分析，并将分析结果可视化，为用户的管理决策等提供依据。,GSM,则负责,GPS,与,GIS,之间的数据通信。,目前，已开发出把,GPS/GIS/GSM,技术结合起来对车辆进行实时定位、跟踪、报警和通信等的技术，利用该技术可以实时显示出车辆的实际位置，并任意放大、缩小、还原及换图；可以随目标移动，使目标始终保持在屏幕上；还可实现多窗口、多车辆、多屏幕同时跟踪。利用该功能可对重要车辆和货物进行运输跟踪管理，能够满足掌握车辆基本信息、对车辆进行远程管理的需要，有效避免车辆的空载现象，同时客户也能通过互联网技术，了解自己货物在运输过程中的细节情况。,(1)自动线路规划。,(2)人工线路设计。,GPS,指挥中心可以监测区域内车辆的运行状况，以便对被监控车辆进行合理调度。指挥中心也可随时与被跟踪目标通话，实行管理。,IC卡管理模块是IC卡应用系统的核心，它包括了新卡发行卡上信息查询和修改卡的挂失和补发等功能，均涉及IC卡的读写。,(1)店面进货处理(进店控制)。,IC卡数据采集器中的数据的上传和转换，或下载参数到IC卡数据采集器；,4IC卡技术在物流管理数据采集中的应用,当车辆驶过收费站时，利用RFID技术进行车辆自动识别，自动地实现移动车辆与收费站之间信息的传递，完成车辆的收费、登记及建档过程。,2)管理数据库：包括对整个数据库系统运行的控制，数据存取、增删、检索、修改等操作管理。,3无线射频识别(RFID)技术与应用2.,EPC Global是由北美UCC产品统一编码组织和欧洲EAN产品标准组织联合成立，在全球拥有上百家成员，实力相对占上风。,(2)店面退货处理(出店控制)。,4)利用IC卡管理模块中的发卡站，完成对丢失、损坏的卡进行核实、补发、核销等工作。,GPS指挥中心可以监测区域内车辆的运行状况，以便对被监控车辆进行合理调度。,该系统配置了移动读写器，工作人员手持它在仓库中巡视一圈即可迅速完成物品清点任务。,需要说明的是，在该系统中出入库读写器与位置读写器相类似，装配有两个红外线接收器用来判断是入库操作还是出库操作。,IC卡管理模块是IC卡应用系统的核心，它包括了新卡发行卡上信息查询和修改卡的挂失和补发等功能，均涉及IC卡的读写。,GPS为GIS提供了一种实时、动态、精确获取空间数据的方法，GIS根据GPS提供的数据，对相应的空间数据进行分析，并将分析结果可视化，为用户的管理决策等提供依据。,有人对此也做过统计，计算机的输入平均70%来自另一台计算机的输出，且重复输入也使出差错的几率增高。,通过,GPS,定位和监控管理系统可以对遇有险情或发生事故的车辆进行紧急援助。监控台的电子地图可显示求助信息和报警目标，规划出最优的援助方案，并以报警声、光提醒值班人员进行应急处理。,GPS,是近年来在物流领域内迅速发展的、具有开创意义的高新技术之一。随着我国物流业的发展，以及高等级公路的快速修建和,GPS,技术应用研究的逐步深入，它在物流配送中的应用也会更加广泛，并发挥出更大的作用。,2.6电子数据交换(EDI)技术,2.6.1EDI技术概述,2.6.2EDI系统的原理与组成,2.6.3EDI系统的应用,2.6.1EDI技术概述,全球贸易额的上升带来了各种贸易单证、文件数量的激增。虽然计算机及其他办公自动化设备的出现可以在一定范围内减轻人工处理纸面单证的劳动强度，但由于各种型号的计算机不能完全兼容，实际上又增加了对纸张的需求。森林及纸张协会曾经作过统计，得出了用纸量超速增长的规律，即年国民生产总值每增加10亿美元，用纸量就会增加8万t。此外，在各类商业贸易单证中有相当大的一部分数据是重复出现的，需要反复地键入。有人对此也做过统计，计算机的输入平均70%来自另一台计算机的输出，且重复输入也使出差错的几率增高。据 一家大型分销中心统计，有5%的单证中存在着错误。重复录入浪费人力、浪费时间、降低效率。因此，纸面贸易文件成了阻碍贸易发展的一个比较突出的因素。,2.6.2EDI系统的原理与组成,图2-11EDI系统的组成,(1)用户接口模块。,(2)内部接口模块。,(3)报文生成及处理模块。,1)接受来自用户接口模块和内部接口模块的命令和信息，按照EDI标准生成订单、发票等各种EDI报文和单证，经格式转换模块处理之后，由通信模块经EDI网络发给其他EDI用户。,2)自动处理由其他EDI系统发来的报文。,(4)格式转换模块。,(5)通信模块。,(1)命名和寻址功能。,(2)安全功能。,(3)语义数据管理功能。,图2-12EDI处理流程,(1)映射(Mapping)生成EDI平面文件。,(2)翻译(Translation)生成EDI标准格式文件。(3)通信(Communication)。,(4)EDI文件的接收和处理。,2.6.3EDI系统的应用,在欧洲、北美的发达国家和 ，早在20世纪60年代就开始了EDI的研究工作，现在EDI应用已经在这些国家的经济中扮演了重要的角色。以 为例，航运公司与货运代理、计量公司、理货公司和发货人共同建立了一个名为SHIPNETS的网络。SHIPNETS是一个跨行业的网络体系，于1986年4月正式启用，有24家航运公司、145个货运代理、2家计量公司和2家理货公司。该网络通过 电报 公司的计算中心交换 各主要港口的货运信息。另外，还开发了发货人/承运人运输信息网络S.C.Net和发货人/货运代理运输信息网络S.F.Net，可在发货人和货运代理人之间交换进口税、发票、应付账款、支付和报关状况的信息。,在线教务辅导网：:/shangfuwang,更多课程配套课件资源请访问在线教务辅导网,馋死,PPT,研究院,POWERPOINT ACADEMY,谢谢观看,
