定子串电阻降压控制包西平.ppt

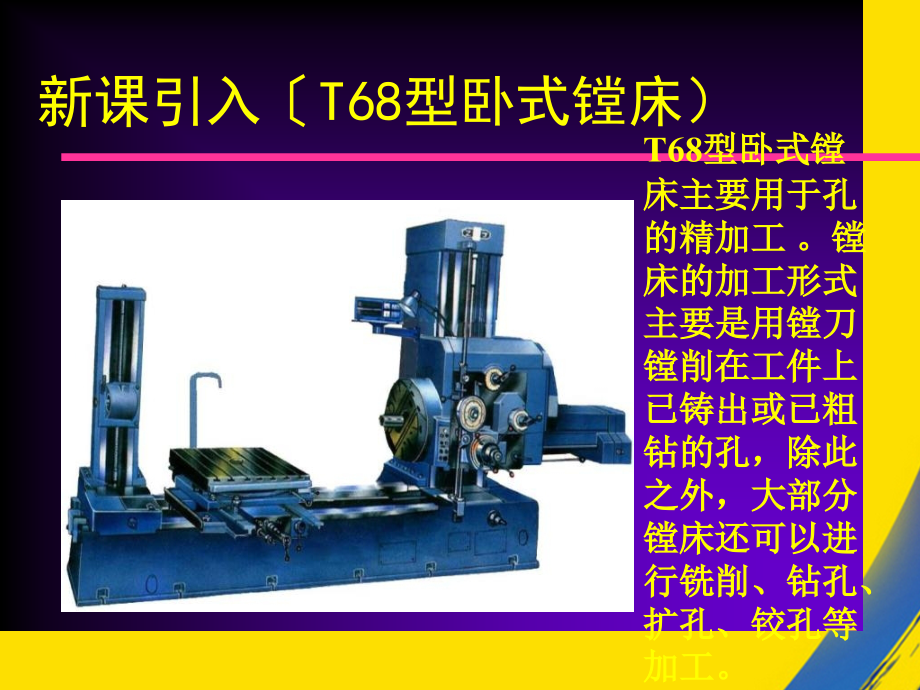

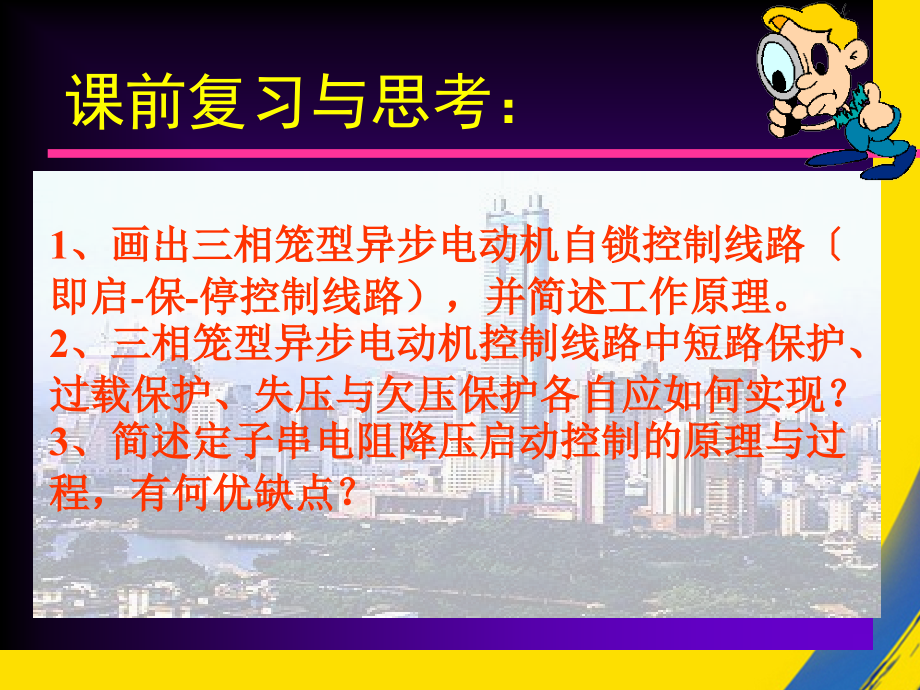

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1、画出三相笼型异步电动机自锁控制线路即启-保-停控制线路），并简述工作原理。,2、三相笼型异步电动机控制线路中短路保护、过载保护、失压与欠压保护各自应如何实现？,3、简述定子串电阻降压启动控制的原理与过程，有何优缺点？,课前复习与思考：,新课引入T68型卧式镗床）,T68型卧式镗床主要用于孔的精加工。镗床的加工形式主要是用镗刀镗削在工件上已铸出或已粗钻的孔，除此之外，大部分镗床还可以进行铣削、钻孔、扩孔、铰孔等加工。,T68型卧式镗床电气原理图,任务1 三相笼型异步电动机定子串电阻降压启动控制线路的装接与调试,子任务一、设计某机床电动机M按钮手动切除电阻的定子串电阻降压启动控制线路，要求如下：,1、电动机M起动时定子串三相电阻；,2、SB1按钮作为正常运行时停止按钮；SB2按钮为降压起动按钮；SB3为降压启动到全压运行的切换按钮；KM1控制降压起动；KM2控制全压运行。,3、电动机均有短路保护、过载保护、失压与欠压保护功能。,设计方案一,归纳设计思想,降压启动到全压运行的切换按钮及控制全压长期正常运行的接触器KM2的控制电路接在控制降压启动的接触器KM1自锁触点的下面。,图1 按钮控制的定子串电阻降压起动控制线路之一,讨论与设问,、上述控制线路中若去掉KM2的常闭辅助触点，线路工作情况会有何变化？,、上述控制线路中若将KM2的常开辅助触点接在KM1自锁触点的下面，线路工作情况会有何变化？还能正常工作吗？,、上述控制线路的缺陷在哪？,2、设计方案二,归纳设计思想,同上图相比较，改进的地方是将KM2自锁触点并在SB2的上端与SB3的下端；在KM1线圈支路中增加KM2常闭联锁触点,图2 按钮控制的定子串电阻降压起动控制电路之二,讨论与设问,、上述控制电路中，降压启动结束后KM1能否断电？,、SB3切换按钮操作的时间应如何把握？,、两种设计方案比较，那种设计方案更合理？,装接与调试,装接方法步骤及注意事项以图1为例）,1、装接前先检查所用连接线是否完好，有无内部短路可用万用表测试）；不同连接点所用导线的长度要合适，连接点较近时，禁止使用长连接线。,2、装接顺序为先主电路后控制电路；,3、主电路装接按照从上到下的顺序依次将所有低压电器的触点或接线柱串联，最后接到电动机定子绕组的首端A、B、C，电动机定子绕组接成Y形首端A、B、C通电，末端X、Y、Z连成一点或形首端A、B、C通电，A接Z、B接X、C接Y，即三相定子绕组首尾顺次连接）。,4、电气原理图中上面的接线点对应实验挂件中左边的连接点，即实验挂件中所有的连接点均为左进右出。,装接与调试,装接方法步骤及注意事项以图1为例）,5、控制电路的两端应跨在主电路的两相之间，可跨接在FU1两熔断器的后面。,6、控制电路接线时应先将KM1线圈回路接完，再在M降压启动按钮SB2两端并联KM1自锁触点。,7、KM2线圈回路应从SB2起动按钮的后面引出，按照从上到下的顺序将KM2线圈回路接完，最后连到KM1线圈的后面；再在M切换按钮SB3后端和SB2的前端并联KM2自锁触点。,装接与调试,调试方法步骤及注意事项：,1、线路接完后，在通电调试之前，首先对照电气原理图从电源端开始，逐段核对连线是否正确，有无漏接、错接之处。,2、检查连接点是否符合要求，插接是否牢固，接触是否良好。,3、检查无误后，通电试车进行调试。,4、若通电后操作启动按钮，电动机不能启动运转或出现其他故障，应根据故障现象和电气原理图各环节的作用，用逻辑分析法缩小故障范围，并在电路图上用虚线标出故障部位的最小范围。然后可在此小范围内检测排除故障。,5、排除故障的方法可用万用表交流电压的最高档用测量电压法进行测试，使用时可将黑表笔接至中线，用红表笔测试故障点的电压进行判断。,任务1 三相笼型异步电动机定子串电阻降压启动控制线路装接与调试,子任务二、设计某机床电动机M时间继电器控制的定子串电阻降压启动控制线路，要求如下：,1、电动机M起动时定子串三相电阻；,2、SB1按钮作为正常运行时停止按钮；SB2按钮为降压起动按钮；降压启动到全压运行的切换由时间继电器完成；KM1控制降压起动；KM2控制全压运行。,3、电动机均有短路保护、过载保护、失压与欠压保护功能。,4、降压启动结束后，KM1及KT相继断电，只有KM2通电。,归纳设计思想,设计方案一,图3 时间继电器控制的定子串电阻降压起动控制电路,在图2的基础上引进了通电延时型时间继电器，利用通电延时型时间继电器的延时闭合常开触点实现定子串电阻降压起动到全压运行的自动切换,2、SB1按钮作为正常运行时停止按钮；,3、主电路装接按照从上到下的顺序依次将所有低压电器的触点或接线柱串联，最后接到电动机定子绕组的首端A、B、C，电动机定子绕组接成Y形首端A、B、C通电，末端X、Y、Z连成一点或形首端A、B、C通电，A接Z、B接X、C接Y，即三相定子绕组首尾顺次连接）。,新课引入T68型卧式镗床）,新课引入T68型卧式镗床）,子任务二、设计某机床电动机M时间继电器控制的定子串电阻降压启动控制线路，要求如下：,5、排除故障的方法可用万用表交流电压的最高档用测量电压法进行测试，使用时可将黑表笔接至中线，用红表笔测试故障点的电压进行判断。,、两种设计方案比较，那种设计方案更合理？,3、主电路装接按照从上到下的顺序依次将所有低压电器的触点或接线柱串联，最后接到电动机定子绕组的首端A、B、C，电动机定子绕组接成Y形首端A、B、C通电，末端X、Y、Z连成一点或形首端A、B、C通电，A接Z、B接X、C接Y，即三相定子绕组首尾顺次连接）。,装接方法步骤及注意事项以图1为例）,子任务一、设计某机床电动机M按钮手动切除电阻的定子串电阻降压启动控制线路，要求如下：,方法步骤及注意事项类同于子任务一。,镗床的加工形式主要是用镗刀镗削在工件上已铸出或已粗钻的孔，除此之外，大部分镗床还可以进行铣削、钻孔、扩孔、铰孔等加工。,装接方法步骤及注意事项以图1为例）,5、排除故障的方法可用万用表交流电压的最高档用测量电压法进行测试，使用时可将黑表笔接至中线，用红表笔测试故障点的电压进行判断。,装接方法步骤及注意事项以图1为例）,在图2的基础上引进了通电延时型时间继电器，利用通电延时型时间继电器的延时闭合常开触点实现定子串电阻降压起动到全压运行的自动切换,归纳设计思想,2、设计方案二,在图3的基础上省掉了一个KM1常开辅助触点，将KT通电延时型时间继电器线圈与KM1线圈并联,T68型卧式镗床电气原理图,装接方法步骤及注意事项以图1为例）,5、排除故障的方法可用万用表交流电压的最高档用测量电压法进行测试，使用时可将黑表笔接至中线，用红表笔测试故障点的电压进行判断。,装接方法步骤及注意事项以图1为例）,再在M切换按钮SB3后端和SB2的前端并联KM2自锁触点。,任务1 三相笼型异步电动机定子串电阻降压启动控制线路装接与调试,镗床的加工形式主要是用镗刀镗削在工件上已铸出或已粗钻的孔，除此之外，大部分镗床还可以进行铣削、钻孔、扩孔、铰孔等加工。,SB2按钮为降压起动按钮；,1、设计画出时间继电器控制三相笼型异步电动机定子串电阻降压启动控制线路的其他设计方案；,2、SB1按钮作为正常运行时停止按钮；,装接方法步骤及注意事项以图1为例）,3、简述定子串电阻降压启动控制的原理与过程，有何优缺点？,3、主电路装接按照从上到下的顺序依次将所有低压电器的触点或接线柱串联，最后接到电动机定子绕组的首端A、B、C，电动机定子绕组接成Y形首端A、B、C通电，末端X、Y、Z连成一点或形首端A、B、C通电，A接Z、B接X、C接Y，即三相定子绕组首尾顺次连接）。,1、电动机M起动时定子串三相电阻；,4、电气原理图中上面的接线点对应实验挂件中左边的连接点，即实验挂件中所有的连接点均为左进右出。,图1 按钮控制的定子串电阻降压起动控制线路之一,子任务一、设计某机床电动机M按钮手动切除电阻的定子串电阻降压启动控制线路，要求如下：,2、SB1按钮作为正常运行时停止按钮；,完成上图的装接与调试。方法步骤及注意事项类同于子任务一。,装接与调试,课堂能力训练扩展,完成了上述两子任务装接与调试的小组，可进行定子串电阻降压启动控制的其他控制线路的装接与调试。,方法、注意事项与前面相同。,职业素养要求,1、工具摆放合理；,2、操作完毕后及时清理工作台；,3、并填写使用记录。,回顾小结：,串,电,阻,降,压,启,动,控,制,按钮实现手动切换,时间继电器,实现自动切换,课外能力训练：,1、设计画出时间继电器控制三相笼型异步电动机定子串电阻降压启动控制线路的其他设计方案；,2、预习三相笼型异步电动机星形-三角形降压启动控制线路。,谢谢观看,
