械工程材料与热加工工艺-第7章合金钢.pptx

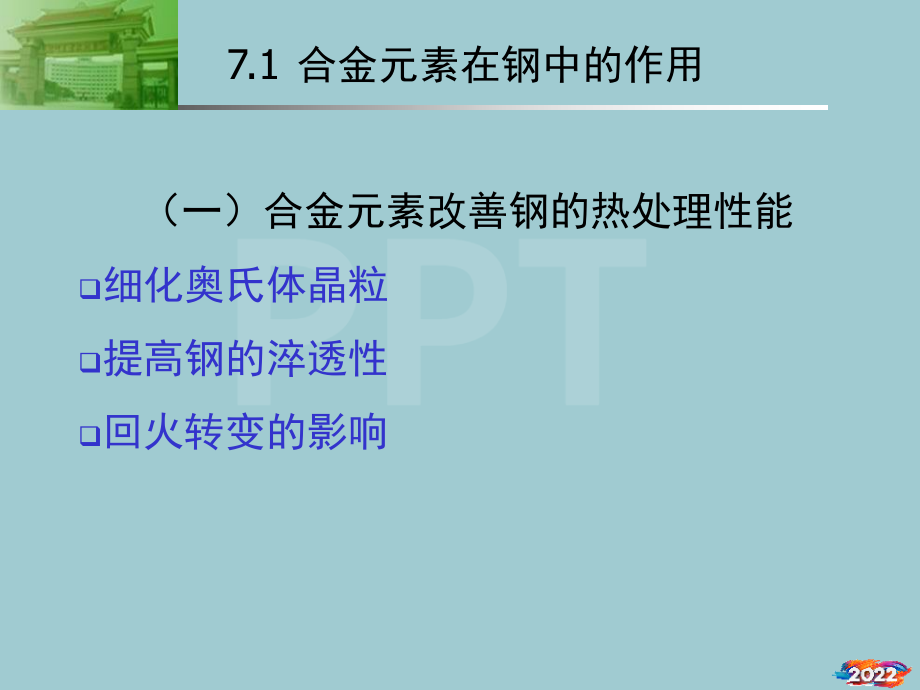

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第7章 合金钢(,alloy steel),合金元素在钢中的作用，尤其是合金元素对钢的热处理的影响;,合金钢的编号方法，会辩认各种钢的牌号；,各类合金结构钢的成分，热处理方法，热处理后的组织，性能的特点以及主要用途。,主要掌握内容,7.1 合金元素在钢中的作用,（一）合金元素改善钢的热处理性能,细化奥氏体晶粒,提高钢的淬透性,回火转变的影响,细化奥氏体晶粒,V,、,Ti,、,Nb,、,Zr,、,Al,等元素，可形成,VC,、,TiC,、,AlN,等化合物，比,Fe,3,C,更加难溶解，成为坚固的质点，钉住晶界，阻碍晶粒长大,。,A体晶粒,晶界迁移长大,化合物质点,E,硬质点对晶界的钉扎作用（,pinning effect,）,晶界能量变化,晶界,硬质点,提高钢的淬透性,（1）除Co以外，所有合金元素都使C曲线右移，从而使临界冷却速度Vk下降，过冷奥氏体（A,过,）稳定，淬透性提高。,Ni 2.9%Ni 4.6%,V,k1,V,k2,（2）W、Cr、Mn可使C曲线右移并改变形状，如图所示：,Cr,：,2.9%Cr,：,8.2%,A,P A,P,A,B A,B,(3)合金元素使M体转变温度,Ms和Mf下降，从而使工件淬,火后残余奥氏体增多，硬度下降。,B,u,B,l,A,1,合金元素对回火转变的影响,（1）,提高回火抗力,（回火稳定性）,：,M,体的分解温度越高、分解速度越慢，淬火硬度保持越好，例如：,T8,钢：,400,时，,M,体分解完毕，硬度大大的下降；,W18Cr4V,：,800,时，,M,体不分解，淬火硬度不变，红硬性高,（2）,产生二次硬化,1),“沉淀性,”,二次硬化：高温回火析出,VC,、,WC,使硬度提高；,2),“二次淬火型”二次硬化：回火时，,A,M,体，硬度提高；,（,3,）,回火脆性的防止,第一类回火脆性（,低温回火脆性,、,不可逆回火脆性,）：,a),温度,：,250,400,；,b),原因,：碳化物沿,M,体晶间析出，使韧性大大的下降；,c),防止措施,：避免在,250,400,温区回火,冲 快速冷却,击,韧,性,/,k,缓慢冷却,0,300 500 600,回火温度/,缓慢冷却,a),温度：,500,650,；,b),原因：杂质（,Sb,、,Sn,、,P,）向晶界处偏聚，使韧性大大的降低；,c),防止措施：,回火后快冷，抑制杂质偏聚；,加入,0.25%Mo,或,1.2%W,可防止偏聚；,重新加热至,600,，偏聚元素可溶解；,第二类回火脆性,（,高温回火脆性、可逆性回火脆性）,（二）合金元素提高钢的使用性能,合金元素使钢强化,合金元素使钢获得特殊性能,合金元素使钢强化,（1）,固溶强化,：合金元素溶入,F,体内，形成合金,F,体；,Si,、,Mn,、,Ni,使,F,体的硬度提高；通常：,Si0.6%,Mn1.5%,否则会降低钢的韧性。,（2),第二相强化,：,W,、,Mo,、,Cr,、,V,、,Nb,可置换,Fe3C,中的,Fe,原子，形成合金渗碳体如：（,FeCr,）,3,C,、（,FeV,）,3,C,，使钢的硬度、强度提高；还可形成特殊化合物，如：,VC,、,WC,、,NbC,，熔点高、硬度高，使钢的硬度、强度大大的提高；,（3）,细化晶粒,：合金元素能细化,A,体晶粒和,M,体针条，使钢的硬度、强度和韧性提高。,合金元素使钢获得特殊性能,（1）,形成稳定的单相组织,：,Ni,、,Mn,使,Fe,Fe,3,C,相图中的,S,和,E,点向左下移动，当,A,体的存在温度由,727,扩展至室温时，就有了奥氏体钢，例如：,1Cr18Ni9Ti,奥氏体不锈钢,ZGMn13,奥氏体耐磨钢；,T E,A体,A,Fe 0.77 2.11 C%,T 左上移动 E,A体,Fe 0.77 2.11 C%,727,左下移动,(2)Cr使FeFe,3,C相图中的S和E点向左上移动,当A体区缩小、消失，钢在任何温度下都是F体组织，例如：Cr17、Cr18铁素体不锈钢；,(3)形成致密氧化膜和金属间化合物：,氧化膜：SiO,2,、CrO,2,、Al,2,O,3,等，提高钢的耐蚀性；,金属间化合物：FeSi、Ni,3,Ti等，提高钢的高温蠕变抗力；,1.,低合金钢：合金元素,Me5%;,2.,中合金钢：,Me10%;,1 按合金元素含量分类,微合金钢 0.001-0.1%,7.2 合金钢的分类及牌号,（一）合金钢的分类,铁素体钢,Cr17、Cr25、Cr28,奥氏体钢,1Cr18Ni9、0Cr19Ni9、Mn13,马氏体钢,3Cr13、4Cr13、1Cr11MoV、1Cr12WmoV,珠光体钢,15CrMo、12CrMoV,贝氏体钢,12MoVWBSiRE,2 按钢的金相组织分类,1、普通合金钢 S0.050%P0.045%2、优质合金钢 S0.035%P0.035%3、高级优质合金钢 S0.025%P0.025%4、特级优质合金钢 S0.015%P0.020%,3,按钢中S、P杂质含量分类,4 按合金组元分类,a、二元合金钢：Mn 钢、硅钢、铬钢。b、三元合金钢,CrMn、Si-Cr、Si-Mn、Cr-Ni,c、多元合金钢,Cr-Mn-Ti、Ni-Cr-Mo-V,5 按用途分类,合金结构钢 合金工具钢 特殊性能钢：不锈钢、耐热钢、超强钢,二、合金钢的牌号,（一）合金结构钢,1.,牌号的表示方法：,例如：,60Si2Mn,C,60/10000,0.6%,；,Si,2%,；,Mn1.5%,；,数字合金元素符号数字,以,万分数,表示该钢平均碳含量,主加合金元素,以表示合金元素含量,2,特殊规定：,1),合金元素后无数字：表示该合金元素含量,1.5%,；如上例,Mn1.5%;,2),以千分数表示合金元素平均含量,：例如,GCr15,Cr,1.5%,；,3),高级优质钢：后缀“,A,”，例如：,38CrMoAl,A-,高级优质,4),表明钢的用途：例如,Y40:,易切削钢；,GCr15,：滚动轴承钢；,1.,牌号表示方法：,例如：,9SiCr,C,9/1000,0.9%;,Si,、,Cr1.0%;,2),不遵守,1),规定：例如：高速钢,W18Cr4V,C,0.7,0.8,数字合金元素符号数字,以,千分数,表示该钢平均碳含量；,以表示合金元素含量,主加合金元素,（二）合金工具钢,1.牌号表示方法：同工具钢，例如3Cr13,C3/10000.3%；,2.,特殊规定：,1)当碳含量0.08%时，钢号前冠以“0”，,例如：0Cr13,C,0.08%；,2)当碳含量0.03%时，钢号前冠以“00”，,例如：00Cr18Ni10,C,0.03%;,（三）特殊性能钢,7.3 合金结构钢,低合金结构钢,合金渗碳钢,合金调质钢,合金弹簧钢,滚动轴承钢,重要的工程结构和机械零件,在碳素结构钢中添加,Cr、Ni、Mn、Si、Mo、W、V、Ti,等合金元素，使其具有较高强度、韧性、淬透性。,（一）低合金结构钢,大气海洋中的大型焊接结构件，建筑结构、桥梁、车辆、船舶、油气管道、压力容器,High-strength wire,with a tensile strength of 180 kilograms per square millimeter(kg/mm2)was used rather than the standard 160-kg/mm2 wire.Each strand was transported to the construction site where it was pulled from one anchorage over the saddle of each tower and fastened to the opposite anchorage frame.This procedure was repeated 289 times to fabricate each main cable.Each main cable was separated at the anchorage by a splay saddle prior to attachment to the steel frame inside the anchorage to equally distribute cable tension to the foundation.A specially designed cable-squeezing machine was used to compress the 290 parallel wire strands into the final,1.12-meter-diameter cable,Worlds Longest Suspension Bridge,Akashi Kaikyo Bridge(日本明石海峡大桥),U.S.$3.6 billion,The steel for Nimitz-class aircraft carriers must be able to withstand the impact of a 37-ton,F-14 Tomcat aircraft landing on the deck at 150 miles an hour,shield a ships crew from radiation generated by onboard nuclear reactors,and take the impact of shells and other projectiles.,尼米兹级航空母舰,Many types of steel are used in their construction and in the associated pipelines,including carbon,microalloyed,alloy and stainless steels.The fabrication process for an offshore platform involves extensive welding.High strength steel plate is used for the decking and tubular support structure,1、成分及性能特点：,低碳（,C0.2%,）、低合金（,Me900Mpa，可施加大的预应力；,5),轻轨,：如45SiMnP、70MnSi等，Si、P提高其耐磨性,低合金结构钢,3、热处理,：,1)一般工件：正火；组织：FP（细）；,2)压力容器：调质处理；组织：S,回,；,（二）合金渗碳钢,制造表硬心韧工件，如变速箱齿轮、凸轮轴,2003 Brooks/Cole,a division of Thomson Learning,Inc.Thomson Learning,is a trademark used herein under license.,齿形加工,齿轮退火,齿轮渗碳,低碳,：C0.100.25%，保证心部韧性和渗碳的浓度梯度；,淬透性高,：可加入Cr、Ni、Mn、B，提高淬透性，保证心部韧性；,渗碳工艺性能好,：,1)速度快：碳的吸收扩散快；,2)变形小：淬火后工件变形要小；,3)梯度平：控制W、Mo、V、Ti的含量，如果太高，可使碳的浓度梯度变陡，出现块状碳化物，易剥落；,1、成分和性能特点,2、常用牌号及热处理,：,低淬透性合金渗碳钢,：如20Mn2、20CrV、20Cr，用于小尺寸、小载荷的小齿轮、活塞销等，采取“二次淬火法”，改善心部性能；,中淬透性合金渗碳钢,：如20CrMnTi，用于制造高速、高摩擦的汽车变速箱齿轮，渗碳后采取“直接淬火法”,高淬透性渗碳合金钢,：如12Cr2Ni4A,用于制造高载荷、高摩擦的飞机、坦克的主轴和主动齿轮；,用20CrMnTi钢制造汽车变速箱齿轮的热处理工艺曲线分析,锻坯,正火加工齿形局部镀铜渗碳预冷淬火低回喷丸磨齿；,（1)制造工艺路线,（2）热处理工艺曲线,5860HRC,T 950970 3545HRC,正火 930940,渗碳 870880预冷,Ac3,油,淬,200,Ms,回火,机械加工 表 心 磨齿,时间/S,正火,：改善锻造产生的过热组织；改善切削加工性能；,渗碳,：在,930,渗碳,7,小时，渗层厚,1.2,1.6mm,；,预冷至870，油淬低回,：,表层：,M,回高,A,碳化物；硬度：,58,60HRC;,心部：,F,S,M,回低,；硬度：,35,45HRC;,喷丸,：清除氧化皮；硬化表层；增加压应力，提高疲劳强度,5860HRC,T 950970 3545HRC,正火 930940,渗碳 870880预冷,Ac3,油,淬,200,Ms,回火,机械加工 表 心 磨齿,时间/S,（三）合金调质钢,调质,淬火高回，得到,S,回,，工件综合力学性能好，如主轴、曲轴等；,汽轮机主轴,成分,：属于中碳钢，,C,0.4%,如,40Cr,钢,淬透性要好,：,淬透,：,S,回,(F,粒状,Fe,3,C);,未淬透,：心部出现,S(F,片状,Fe,3,C);,设计零件尺寸要考虑到临界淬透直径,D,0,：,1、成分及性能特点,R,表层M体,心部F+P,表层,M,体,心部,F+P,连杆,：心部,90%M,体；,轴类,：,3/4R,处,80%M,体,螺栓,：,1/2R,处,90%M,体；,加入,Cr,、,Ni,、,Mn,、,Si,、,B,可提高钢的,D,0,低淬透性调质钢,：,40Cr,、,40MnB,等，用于小尺寸，低载荷工件，如连杆、螺栓、机床主轴等；,中淬透性调质钢,：,35CrMo,、,38CrSi,等，用于中尺寸，中载荷工件如大型曲轴、连杆等；,高淬透性调质钢,：,38CrMoAl,、,40CrNiMo,等，用于大尺寸，重载荷工件，如大型精密主轴、曲轴等；,2、常用调质钢牌号及热处理,3、热处理,40Cr,钢制造机床变速箱齿轮工艺路线：,锻造,退火或正火铣齿调质半精加工表面淬火低回精加工,退火或正火,：预处理，得到160230HBS的硬度，改善切削加工性能；,调质：,目的：心部：,S,回,；综合力学性能好，耐冲击；,表面淬火,：目的：表面：,M,回,；提高硬度，增加耐磨性,淬火温度提高（860）：感应加热速度快，Ac3提高,T Ac3,时间/S,正火 退火,退火或正火工艺曲线,840,油 525,高回,淬 水,冷,调质工艺曲线,860,淬,火 200,低回,表面淬火工艺曲线,（四）合金弹簧钢,作用,：,1),吸收能量缓和冲击，减少振动，如汽车的板簧；,2),储存能量作为动力，如钟表的发条；,要求：,1),具有高的,e,、,s,，弹性变形大，不过早发生塑变；,2),具有高的疲劳强度：防止疲劳断裂；,3),具有足够的塑性：便于冷绕成形；,含碳,：,C,0.5,0.7%,，属中、高碳钢；,含合金元素,：,Si,、,Mn,、,Cr,、,V,等，,Si,：提高弹性极限和回火抗力；,Mn,：提高淬透性和,屈强比,（s/b）；,1、成分及性能特点,含Si、Mn的合金弹簧钢,：如60Si2Mn，重型汽车板簧；,含Cr、V的合金弹簧钢,：如50CrVA，较高温度下的重载弹簧，如内燃机的气阀弹簧；,2、常用牌号,（1）冷成形弹簧,：,冷拉钢丝淬火中回冷卷成形去应力退火成品；,（2）热成形弹簧,：,下料,加热卷绕成形淬火中回喷丸成品；,3.,热处理工艺曲线：,3、热处理特点,T 950980,卷 870,簧,淬 400520,火,回火,时间/S,热成型弹簧,T 950980,淬 400520,火 回火,时间/S,冷卷,500-650,200,冷成型弹簧,课堂讨论题：,1。20Cr和40MnB钢制造齿轮，齿面要求耐磨，两者的热处理工艺分别是什么？,2。冷卷弹簧和热卷弹簧的加工工艺路线有什么区别？,(五)轴承钢,(,Bearing steel,Chrome Steel),用于制造滚动轴承的,滚珠、滚柱和套圈,的钢材。,1.,接触应力大：,3000,5000MPa,2.,破坏特点：,1)接触,疲劳（麻点）；,2),磨粒磨损；,3.,性能要求：,高而均匀的硬度；,弹性极限、疲劳极限、淬透性、耐蚀性要高，足够的韧性；,纯度要高：,S,、,P1500Mpa,；,2,.比强度高,（,b,/,密度,）：因为质量轻，强度高，可替代铝合金，制造飞行器件；,3.,耐热性好,：可替代,Ti,合金，制造高温部件；,碳含量范围宽,：,C,0.03,0.45,，合金元素越多，碳应越少；,合金元素,：,多元少量,，例如：,40SiMnCrMoVRe:,C,0.38,0.43%,；,Si,、,Mn,、,Cr,提高淬透性；,Si,：提高回火抗力；,Mo,、,V,：产生“沉淀型二次硬化”；,Re,（稀土）：细化晶粒,成分特点,常用牌号及热处理,低合金超高强度钢,：,1),b,1500,2300Mpa;,2),合金元素,Me,5%,3),热处理特点：,a),淬火低回：,M,回,；,b),等温淬火：,B,下,M,回,4),应用：飞机起落架、机翼主梁、轮叉等；,中合金超高强度钢：,1),b,1500,2300Mpa,2),合金元素：,Me,5,10%,；,3),性能特点：在,300,500,下，,比强度,（,b,/,密度,）高、热疲劳强度高；,4),热处理特点：,a),空冷淬火；,b),回火时，,M,体,析出,M,2,C,、,MC,型化合物，产生二次硬化；,应用：飞机中承受中温强力构件，如轴类、螺栓等；,高合金超高强度钢：,1),M,体时效钢：如,Ni20Ti2AlNb,C62HRC),、尺寸稳定、工艺性能好,常用合金工具钢及热处理,（一）合金刃具钢,1.,高碳低合金刃具钢,（,Me 10,）：如高速钢,W18Cr4V（HSS，T1，18-4，,风钢，锋钢）:,成分,：,C,：,0.7,0.8%,，形成,W,2,C,、,VC,、高碳,M,体，提高硬度；,W,：,18%,，形成,Fe,4,W,2,C,提高回火抗力；析出,W,2,C,，产生二次硬化，提高硬度；,Cr,：,4%,，,Cr,23,C,6,溶入,A,体中，提高淬透性；,V,：,10,2),“三镦三拔”，打碎、揉匀鱼骨状碳化物,Ld,(2,级,),；,3),缓慢升温，两次预热，缓冷；,4),渐变形：由小到大；,锻造,球化退火机械加工淬火多次,高温,回火喷丸磨削成品,制造工艺路线,热处理工艺曲线分析,1）球化退火：降低硬度，消除应力，改善切削性能,，为淬火作好组织准备；,2),预热：该钢导热差、塑性低，温升快会开裂；,3),淬火温度高：使合金元素尽量溶入到奥氏体中去，提高红硬性；,锻造,球化退火机械加工淬火多次,高温,回火喷丸磨削成品,4)多次、高温回火：,残余奥氏体（,A,）多（2025%）；,A,M,提高硬度（二次淬火二次硬化）；,M,体析出,WC,、,VC,提高硬度（沉淀型硬化；,回火组织：,M,回,碳化物,A,;,（二）合金模具钢,1.冷作模具钢,：冷冲、冷挤、冷镦、冷拉等，以,Cr12MoV,为例：,合金元素：,C,1.45,1.70%,，形成碳化物和高碳,M,体，提高硬度；,Cr：,形成,Cr,7,C,3,、,(Cr,、,Fe),7,C,3,硬度：,1820HV,提高耐磨性；提高淬透性；产生“二次硬化”，提高回火抗力；,Mo,、,V,：提高回火抗力和淬透性，细化晶粒,热处理特点,：,锻造,等温退火机械加工淬火回火电火花或线切割加工成品；,850,870,34h,720750,800,830,960,1050,250,275,淬火,空冷,空冷,等温退火,1),等温退火：为切削加工和淬火作；,2)800,830,预热：减少高温停留时间，减少构件变形或开裂；,3),油淬、空冷不至室温：防止工件变形、开裂；,4),最终组织：,M,回,碳化物,A,;,亦可采用高速钢的“二次硬化法”淬火：,淬火,：,1130,；,回火,：,520,（三次），,硬度,61HRC,；,优点,：提高红硬性和耐磨性；,缺点,：变形大、韧性低；应用：磨损剧烈、工作温度高的工件。,锻造等温退火机械加工淬火回火电火花或线切割加工成品；,避免形成微电池效应，如Cr17%：F体；,渗碳 870880预冷,13、不知香积寺，数里入云峰。,如F体中溶入12%的Cr，电极电位由0.,Very light for single crystal,22:25:2622:25:2622:2510/25/2022 10:25:26 PM,回火,22:25:2622:25:2622:2510/25/2022 10:25:26 PM,2022/10/25 22:25:2622:25:2625 October 2022,2)以千分数表示合金元素平均含量：例如GCr15,Cr1.,AM,提高硬度（二次淬火二次硬化）；,高锰：锰是扩大奥氏体区的元素，它和碳配合，保证完全获得奥氏体组织。,14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,17、空山新雨后，天气晚来秋。,2 热作模具钢,：热锻模、热挤压模、压铸模等以5CrMnMo为例,合金元素作用：,C:0.5,0.6,属中碳，保持足够韧性，耐冲击；,Cr,：提高淬透性和回火抗力；,Mn,：提高淬透性和韧性；,Mo,：提高回火抗力、细化晶粒，提高韧性；,热处理特点,：,粗车前退火；,电火花加工后，淬火高温回火；,最后组织：,T,回,或,S,回,3 合金量具钢,以CrWMn为例,制造工艺路线,：,锻造,球化退火机械加工淬火冷处理回火粗磨人工时效精磨去应力退火研磨,650,油冷,冷处理 3h,7578,820840,时间/S,150,125,120,3h 36h 3h,热处理分析：,1),淬火：得到,M,体提高硬度；,2),冷处理：使,A,尽量转变为,M,体，进一步提高组织稳定 性和硬度；,3),人工时效：使,M,体稳定，降低内应力；,4),去应力退火：消除精磨的内应力；,锻造球化退火机械加工淬火冷处理回火粗磨人工时效精磨去应力退火研磨,新型合金工具钢：,1.,基体钢,：含有高速钢基体化学成分的钢种，如,W,、,Mo,、,Cr,、,V,等；降碳，韧性和疲劳强度高，用于冷、热模具；,2.冷作模具钢,：,7Cr7Mo3VSi(LD1),钢：用于冷冲模；,3.,热作模具钢,：,35Cr3Mo3W2V(HM-1),钢，用于辊锻，抗热疲劳好,7.5 特殊性能钢,具有特殊的物理、化学、力学性能的钢种。包括不锈钢、耐热钢、低温钢、耐磨钢。,（一）不锈钢,1),尽量使合金在室温下呈单一组织，,避免形成微电池效应，如,Cr17%,：,F,体；,Ni9%,：,A,体；,2),在合金中加入,Cr,：,Cr,能提高电极电位，使之不成为阳极而耐腐蚀；如,F,体中溶入,12%,的,Cr,，电极电位由,0.56V,提高至,0.12V,；,3),钝化处理：在处理溶液中加入,Cr,、,Si,、,Al,使工件表面形成致密的氧化膜（,Al,2,O,3,、,Cr,2,O,3,、,SiO,2,），称为钝化处理；可隔绝电解液，阻碍阳极反应，减少腐蚀；如铝制品的阳极氧化处理；,4）,形成稳定的化合物,TiC,、,NbC,：可防止晶间腐蚀,提高金属耐腐蚀的措施,常用不锈钢及热处理,马氏体不锈钢,：,特点,：,1),碳高：,C,0.1,1.0%,，碳越高，硬度、强度越高，耐蚀性下降，因为,Cr,与,C,形成,Cr3C,，使,F,体中,Cr,含量下降，电极电位下降，耐蚀性下降；如,Cr12MoV,：,Cr12%,但,C1.5%,因此不是不锈钢；,2)Cr:,含量为,12,14%,，属,Cr,不锈钢，如,1Cr13,、,4Cr13,、,9Cr18,等；,应用,：手术刀、钳、汽轮机叶片、耐蚀轴承等；,热处理,：锻、冲后退火；最终热处理：淬火回火；,铁素体不锈钢,：,特点,：,1),低碳：,C,0.15%,，保证,F,体中溶入足够的,Cr,；,2),高,Cr:Cr,12,30%,，属,Cr,不锈钢，如,0Cr13;,3)Cr,的作用：扩大,F,体相区，获得单相,F,体组织；,4),应用：作耐酸的磷酸槽；抗氧化好，作热交换器；,强化方法,：,1),无相变，不能用热处理方法强化；,2),用加工硬化方法强化；,3),用冷塑性变形再结晶退火方法细化晶粒,奥氏体不锈钢：,特点,：,1),碳低，,Cr,、,Ni,高，属,Cr,、,Ni,不锈钢，如,1Cr18Ni9Ti;,2),室温为单相,A,体，无磁性；,3),有晶间腐蚀现象，晶间析出,Cr,23,C,6,使晶间,Cr,含量下降，耐蚀性下降；,热处理,：,1),固溶处理：加热（使,Cr,23,C,6,溶入,A,体）,快冷（不使Cr,23,C,6,析出）得到单相A体（提高耐晶间腐蚀性）；,2),稳定化处理：加热温度高于,Cr,23,C,6,的溶解点，使其溶解到,A,体中，低于,TiC,、,NbC,的溶解点，保留住非,Cr,碳化物，缓冷后,TiC,、,NbC,析出，而,Cr,23,C,6,无析出，使,A,体中,Cr,含量高，提高耐蚀性；,去应力退火,：消除冷加工残余应力（加热温度,300,350,）；消除焊接应力（加热温度,850,）,奥氏体铁素体不锈钢,：如,1Cr21Ni5Ti,，组织,A,F,，适合化工设备；,沉淀硬化型不锈钢,：如,0Cr17Ni7Al:,热处理：固溶处理（温度,1060,）,空冷时效（560570）析出Ni3Al（提高硬度43HRC）；,应用：高强度、硬度的化工设备；,锻造球化退火机械加工淬火冷处理回火粗磨人工时效精磨去应力退火研磨,正火 930940,中合金钢：Me10,机械加工 表 心 磨齿,C60/100000.,10月-2208:07:5908:07Oct-2226-Oct-22,热处理：固溶处理（温度1060）空冷时效（560570）析出Ni3Al（提高硬度43HRC）；,2%）、低合金（Me800,，应选用高温合金，如发动机燃烧室、尾喷管等；如,Ni,基高温合金,GH3030,、,GH4033,等，热处理：固溶处理时效；应用：涡轮叶片、涡轮盘等；,A jet engine(,Rolls-Royce,Trent 800),showing the different stages:,intermediate pressure compressor(IPC),high pressure compressor(HPC),high pressure turbine(HPT),intermediate pressure turbine(IPT),low pressure turbine(LPT),and the pressure and temperature profiles along the engine.Image of the Trent 800 courtesy Rolls-Royce Plc.Diagrams after,Michael Cervenka,Rolls-Royce,2003 Brooks/Cole,a division of Thomson Learning,Inc.Thomson Learning,is a trademark used herein under license.,2003 Brooks/Cole,a division of Thomson Learning,Inc.Thomson Learning,is a trademark used herein under license.,Figure(a)A turbine blade designed for active cooling by a gas.(b)The high-temperature capability of superalloys has increased with improvements in manufacturing methods,工作温度,0,，应选用低温钢，如制冷、制氧设备；如低碳镍钢,10Ni4,，热处理：淬火回火，使用温度,196,(三)低温用钢,高碳,：,保证钢的耐磨性和强度。但碳过高时，淬火后韧性下降，且易在高温时析出碳化物。因此，其碳质量分数不能超过1.4%。,高锰：,锰是扩大奥氏体区的元素，它和碳配合，保证完全获得奥氏体组织。锰和碳的质量分数比值约为1012（锰质量分数为11%14%）。,一定量的硅：,硅可改善钢水的流动性，并起固溶强化的作用。但其含量太高时，易导致晶界出现碳化物。故其质量分数为0.3%0.8%,成分特点,（四）耐磨钢,指在强烈冲击载荷下，发生硬化的高,Mn,钢；,如,ZGMn13,，热处理：“水韧处理”（即固溶处理），硬度：,HBS180,；塑性：,40,；韧性：,200J/cm2;,剧烈冲击后：,A,M,，(也包括加工硬化机理)，硬度：,450,550HBS,；耐磨性提高；,应用：坦克履带板、铁路道叉、防弹板等。,特点：外力很小，耐磨钢不耐磨。,课程大作业要求（占平时成绩中的50%）,任选感兴趣一种的工程上的结构、机械零件，部件，查阅文献、资料，写出一篇3000字左右的综述性文章：介绍该类工程结构、机械零件所使用材料，以及该类零件的制造工艺方法(包括热处理方法)，该类材料的最新研究进展等等。要求：,每人自定题目，不得抄袭他人或者网上资料,要总结介绍该材料或者该结构、零件、部件应用材料的发展状况、其先进的制造工艺方法等。,文章格式正确，内容丰富，有图、表等辅助说明,考试前班长收齐上交。,科技文章格式,题目,作者,单位,中/英文摘要,（文章主体）,概述,。,。,结论,参考文献,9,、静夜四无邻，荒居旧业贫。,10月-26,10月-26,Sunday,October 4,2026,10,、雨中黄叶树，灯下白头人。,14:10:53,14:10:53,14:10,10/4/2026 2:10:53 PM,11,、以我独沈久，愧君相见频。,10月-26,14:10:53,14:10,Oct-26,04-Oct-26,12,、故人江海别，几度隔山川。,14:10:53,14:10:53,14:10,Sunday,October 4,2026,13,、乍见翻疑梦，相悲各问年。,10月-26,10月-26,14:10:53,14:10:53,October 4,2026,14,、他乡生白发，旧国见青山。,04 十月 2026,2:10:53 下午,14:10:53,10月-26,15,、比不了得就不比，得不到的就不要。,。,十月 26,2:10 下午,10月-26,14:10,October 4,2026,16,、行动出成果，工作出财富。,2026/10/4 14:10:53,14:10:53,04 October 2026,17,、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。,2:10:53 下午,2:10 下午,14:10:53,10月-26,9,、没有失败，只有暂时停止成功！。,10月-26,10月-26,Sunday,October 4,2026,10,、很多事情努力了未必有结果，但是不努力却什么改变也没有。,14:10:53,14:10:53,14:10,10/4/2026 2:10:53 PM,11,、成功就是日复一日那一点点小小努力的积累。,10月-26,14:10:53,14:10,Oct-26,04-Oct-26,12,、世间成事，不求其绝对圆满，留一份不足，可得无限完美。,14:10:53,14:10:53,14:10,Sunday,October 4,2026,13,、不知香积寺，数里入云峰。,10月-26,10月-26,14:10:53,14:10:53,October 4,2026,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,04 十月 2026,2:10:53 下午,14:10:53,10月-26,15,、楚塞三湘接，荆门九派通。,。,十月 26,2:10 下午,10月-26,14:10,October 4,2026,16,、少年十五二十时，步行夺得胡马骑。,2026/10/4 14:10:53,14:10:53,04 October 2026,17,、空山新雨后，天气晚来秋。,2:10:53 下午,2:10 下午,14:10:53,10月-26,9,、杨柳散和风，青山澹吾虑。,10月-26,10月-26,Sunday,October 4,2026,10,、阅读一切好书如同和过去最杰出的人谈话。,14:10:53,14:10:53,14:10,10/4/2026 2:10:53 PM,11,、越是没有本领的就越加自命不凡。,10月-26,14:10:53,14:10,Oct-26,04-Oct-26,12,、越是无能的人，越喜欢挑剔别人的错儿。,14:10:53,14:10:53,14:10,Sunday,October 4,2026,13,、知人者智，自知者明。胜人者有力，自胜者强。,10月-26,10月-26,14:10:53,14:10:53,October 4,2026,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,04 十月 2026,2:10:53 下午,14:10:53,10月-26,15,、最具挑战性的挑战莫过于提升自我。,十月 26,2:10 下午,10月-26,14:10,October 4,2026,16,、业余生活要有意义，不要越轨。,2026/10/4 14:10:53,14:10:53,04 October 2026,17,、一个人即使已登上顶峰，也仍要自强不息。,2:10:53 下午,2:10 下午,14:10:53,10月-26,MOMODA POWERPOINT,Lorem ipsum dolor sit amet,consectetur adipiscing elit.Fusce id urna blandit,eleifend nulla ac,fringilla purus.Nulla iaculis tempor felis ut cursus.,感谢您的下载观看,专家告诉,
