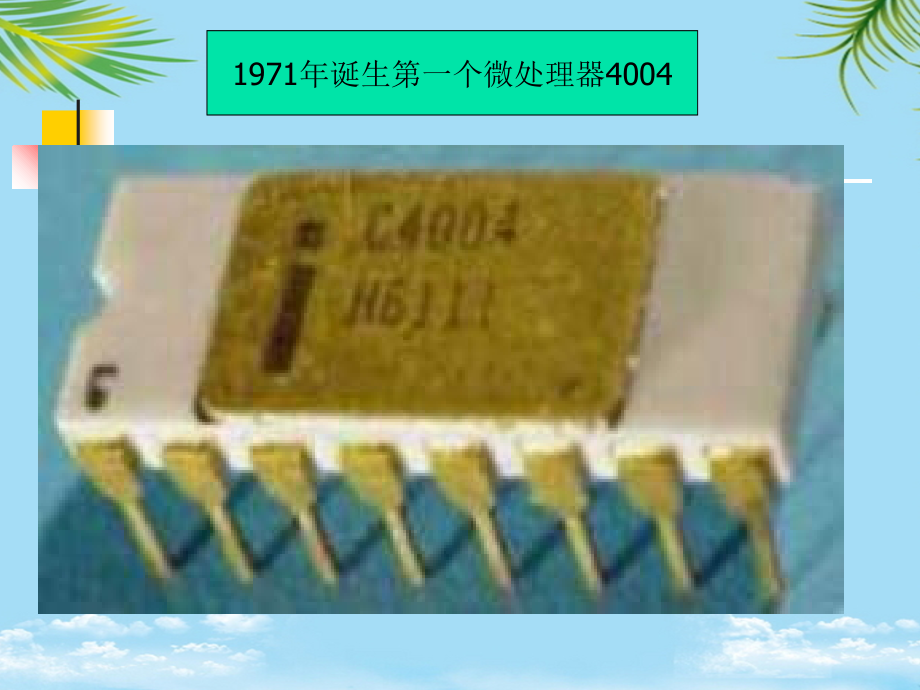

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第3章 80486微处理器,本章教学目的及要求,l,熟悉80486内部结构,l,掌握,80486的寄存器组和微处理器的地址空间,l,掌握80486的工作模式（实地址模式和保护虚拟地址模式）,l,了解80486的数据线、地址线和控制线,1971年诞生第一个微处理器4004,1974年微处理器8008，叫做“Mark-8(马克八号)”,1974在8008基础上研制出8080,8086微处理器，为了增强数学计算能力，,开发了8087数学协处理器,3.1 80486的内部结构,组成部分：,总线接口部分、指令预取部分、译码部分、控制部分、运算部分、存储管理部分、高速缓冲部分,3.1.1 基本结构介绍,运算部分,：定点运算和浮点运算,存储管理,：虚拟存储器（分段和分页）,高速缓冲存储器（cache）,控制部分,总线接口部分,指令预取部分,译码部分,3.1.2 寄存器组,1、基本结构寄存器,程序可见寄存器,在汇编语言程序设计中用到的寄存器，可以由指令来指定。,包括：,通用寄存器、指令指针、标志寄存器、段寄存器,（1）,通用寄存器,EAX,-累加器,EBX,-基址寄存器,ECX,-计数寄存器,EDX,-数据寄存器,ESP,-堆栈指针寄存器,EBP,-基址指针寄存器,EDI,-目的变址寄存器,ESI,-源变址寄存器,（2）指令指针,EIP,-指令指针（存放代码段中的偏移地址）,（3）标志寄存器,EFLAGS,-标志寄存器（也叫PSW）,OF,-溢出,SF,-符号,ZF,-零,CF,-进位,AF,-辅助进位,PF,-奇偶,DF,-方向（控制标志位）,TF,-陷阱,IF,-中断,IOPL,-I/O特权级,NT,-嵌套任务,RF,-重启,VM,-虚8086模式位,AC,-对准检查方式位,VIF,-虚拟中断标志,ID,-标识标志,（4）段寄存器,CS,-代码段,DS,-数据段,SS,-堆栈段,ES,-附加段,FS、GS,附加段（数据段）,2、系统级寄存器,程序不可见寄存器,指一般应用程序设计中不用而由系统所用的寄存器（不能由用户程序访问而是只能由系统管理的寄存器）。,包括：,4个控制寄存器、4个系统地址寄存器,（1）控制寄存器,CR0,CR1（保留）,CR2,CR3,（2）系统地址寄存器,GDTR（全局描述符表寄存器）,IDTR（中断描述符表寄存器）,LDTR（局部描述符表寄存器）,TR（任务状态寄存器）,3、测试与测试寄存器,8个调试寄存器 5个测试寄存器,SS-堆栈段,1971年诞生第一个微处理器4004,80486的逻辑空间达到246字节（64TB）,高速缓冲存储器（cache）,PF-奇偶,EAX-累加器,程序不可见寄存器,2、数据校验位组（DP0DP3，PCHK#）,ZF-零,1 数据线类（D0D31）,包括：4个控制寄存器、4个系统地址寄存器,运算部分：定点运算和浮点运算,运算部分：定点运算和浮点运算,OF-溢出,8、“地址屏蔽”引脚（A20M#）,（A2A3，A4A31，BE0#，BE1#，BE2#，BE3#）,EDX-数据寄存器,ECX-计数寄存器,IDTR（中断描述符表寄存器）,l掌握80486的工作模式（实地址模式和保护虚拟地址模式）,OF-溢出,LDTR（局部描述符表寄存器）,LDTR（局部描述符表寄存器）,VM-虚8086模式位,运算部分：定点运算和浮点运算,实地址模式下存储空间为220字节（1M）,7、猝发控制信号（BRDY#，BLAST#）,1974年微处理器8008，叫做“Mark-8(马克八号)”,8个调试寄存器 5个测试寄存器,第3章 80486微处理器,PF-奇偶,80486的逻辑空间达到246字节（64TB）,本章介绍80486内部结构，详细介绍了80486的寄存器组和微处理器的地址空间，80486的数据线、地址线和控制线。,3.1.3 80486微处理器的地址空间,1、存储地址空间,80486的逻辑空间达到2,46,字节（64TB）,80486的主存空间达到2,32,字节（4GB）,2、输入输出（I/O）地址空间,I/O空间达到2,16,（64K）个地址组成，与存储地址不重叠。,3.2 80486的工作模式介绍,3.2.1 实地址模式,1、存储空间及实地址模式下的编址,实地址模式下存储空间为2,20,字节（1M）,物理地址=,16d 段地址,+偏移地址,段地址左移4位,2、保留地址空间,3.2.2 保护虚拟地址模式,1、保护概念,2、存储空间,3、虚拟86环境介绍,3.3 80486的外部引脚介绍,3.3.1 数据线类（D0D31）,3.3.2 地址线类,（A2A3，A4A31，BE0#，BE1#，BE2#，BE3#）,3.3.2 控制线类,1、时钟（CLK）,2、数据校验位组（DP0DP3，PCHK#）,3、数据线宽度控制组（BS16#，BS8#）,4、总线周期定义组（W/R#，D/C#，M/IO#，LOCK#，PLOCK#）,5、总线控制组（ADS#，RDY#）和基本时序,6、总线仲裁信号组（HOLD，HLDA，BOFF#，BREQ）,7、猝发控制信号（BRDY#，BLAST#）,8、“地址屏蔽”引脚（A20M#）,9、“系统复位”引脚（RESET）,10、“cache使能”引脚（KEN#）,本章小结,本章介绍,80486内部结构，详细介绍了80486的寄存器组和微处理器的地址空间，,80486的数据线、地址线和控制线,。,重点讲解了,80486的工作模式（实地址模式和保护虚拟地址模式）。,练习：P,31,3.5、3.6,THANK YOU VERY MUCH,本章到此结束，,谢谢您的光临！,
