绘图辅助工具.ppt

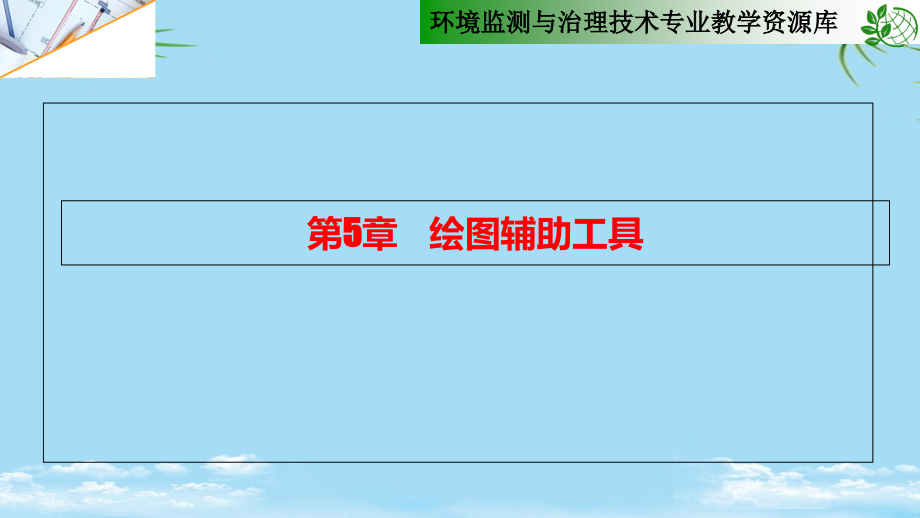

环境监测与治理技术专业教学资源库,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,环境工程CAD,环境监测与治理技术专业教学资源库,第5章,绘图辅助工具,教 学 内 容,第5章,绘图辅助工具,5.1正交（ORTHO）,5.2极轴（POLAR）,5.3对象捕捉（OSNAP）,5.4 对象捕捉追踪（OTRACK）,5.1,正交（ORTHO）,在正交模式,：,绘制与当前X轴或Y轴平行的线段,命令启动：ORTHO,状态栏：,功能键：F8,提示：,（1）,当坐标系旋转时，正交模式作相应旋转,（2）,光标离哪根轴近，就沿着该轴移动,（3）,当在命令行输入坐标或指定对象捕捉时，,将,忽略正交模式,第5章 绘图辅助工具,状态栏：右键单击“对象捕捉”按钮,状态栏：右键单击“极轴”按钮,弹出“草图设置”对话框“对象捕捉”选项卡,（1）“临时追踪点”：临时将某特征点作为基点，从此点出发根据极轴的方向和距离来定位对象上的点。,（2）长期对象捕捉：可以捕捉多个特征点，且长期有效,弹出“草图设置”对话框“对象捕捉”选项卡,命令行：在输入点的提示下输入关键字(如MID、CEN、QUA等),在正交模式：绘制与当前X轴或Y轴平行的线段,（4）设置对象捕捉追踪方式：,（5）设置极轴角测量。,（2）“捕捉自”：临时将某特征点作为基点，从此点出发通过相对坐标来定位对象上的点。,1)绝对：以当前坐标系为基准计算极轴追踪角。,对象捕捉功能：可以迅速、准确地捕捉到实体上的特征点，精确地绘制图形。,2极轴（POLAR）,5.2极轴（POLAR）,极轴功能,：,按预先设置的角度增量显示一条无限延伸的辅助线，可沿辅助线追踪得到光标点,命令启动方式：,菜单：【工具】【草图设置】,状态栏：右键单击“极轴”按钮,功能键：F10,弹出“草图设置”对话框“极轴追踪”选项卡,5.2极轴（POLAR）,“草图设置”对话框“极轴追踪”,设置,（1）启用极轴追踪,：,选中“启用极轴追踪”复选框,（2）设置极轴角,：,在增量角下拉列表中可以选择或者输入增量角度,（3）,设置极轴附加角,：,通过“新建”按钮创建,，,角度最多可以有10个,（,4,）设置对象捕捉追踪方式：,1)仅正交追踪,：,只在水平与垂直方向上显示相关提示,2)用所有极轴角设置追踪,：,所有增量角和附加角均有效,（,5,）设置极轴角测量。,它有两种方式：,1)绝对,：,以当前坐标系为基准计算极轴追踪角。,2)相对上一段,：,以最后创建的两个点的连线作为基准。,（1）“临时追踪点”：临时将某特征点作为基点，从此点出发根据极轴的方向和距离来定位对象上的点。,下拉菜单：【工具】【草图设置】,命令行：在输入点的提示下输入关键字(如MID、CEN、QUA等),2)相对上一段：以最后创建的两个点的连线作为基准。,（1）当坐标系旋转时，正交模式作相应旋转,状态栏：右键单击“极轴”按钮,使用对象捕捉追踪，必须同时打开状态栏上的对象捕捉和对象追踪按钮,1)绝对：以当前坐标系为基准计算极轴追踪角。,弹出“草图设置”对话框“对象捕捉”选项卡,2极轴（POLAR）,第5章 绘图辅助工具,（4）设置对象捕捉追踪方式：,极轴功能：按预先设置的角度增量显示一条无限延伸的辅助线，可沿辅助线追踪得到光标点,工具栏：【对象捕捉】,（2）“捕捉自”：临时将某特征点作为基点，从此点出发通过相对坐标来定位对象上的点。,1)仅正交追踪：只在水平与垂直方向上显示相关提示,在正交模式：绘制与当前X轴或Y轴平行的线段,4 对象捕捉追踪（OTRACK）,对象捕捉（OSNAP）,对象捕捉功能,：,可以迅速、准确地捕捉到,实体上的特征点,，精确地绘制图形。,对象捕捉（OSNAP）,（1）“临时追踪点”：,临时将某特征点作为基点，从此点出发根据极轴的方向和距离来定位对象上的点。,（2）“捕捉自”：,临时将某特征点作为基点，从此点出发通过相对坐标来定位对象上的点。,对象捕捉（OSNAP）,对象捕捉模式：临时对象捕捉和长期对象捕捉,（1）临时对象捕捉：,一次只能捕捉一个特征点,工具栏：【对象捕捉】,快捷菜单：Shift+鼠标右键,命令行：在输入点的提示下输入关键字(如MID、CEN、QUA等),（2）长期对象捕捉：,可以捕捉多个特征点，且长期有效,下拉菜单：【工具】【草图设置】,工具栏：【对象捕捉】【对象捕捉设置】,状态栏：右键单击“对象捕捉”按钮,弹出,“草图设置”对话框“对象捕捉”,选项卡,从中选取对象捕捉的特征点,：,5.4,对象捕捉追踪（OTRACK）,对象捕捉追踪,：,按与对象的某种特定关系来追踪,使用对象捕捉追踪，必须同时打开状态栏上的,对象捕捉,和,对象追踪,按钮,使用对象捕捉追踪的同时，也可以使用极轴追踪,注意：当对象移动到一个对象捕捉点时，要在该点上停顿一会儿，不要拾取它，因为这一步只是AutoCAD获取该参考点的信息，待信息出现后，就可以移动光标了，对齐该参考点时，也就会出现追踪线。,谢谢你的认真学习,Thank you for your study,
