天棚装饰工程定额计量与计价天棚工程构造.ppt

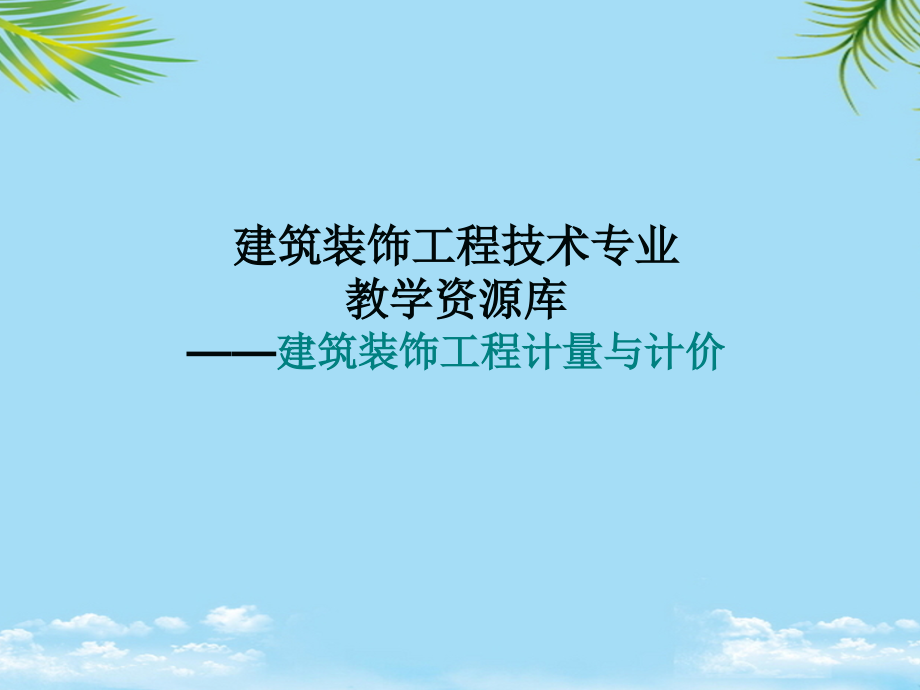

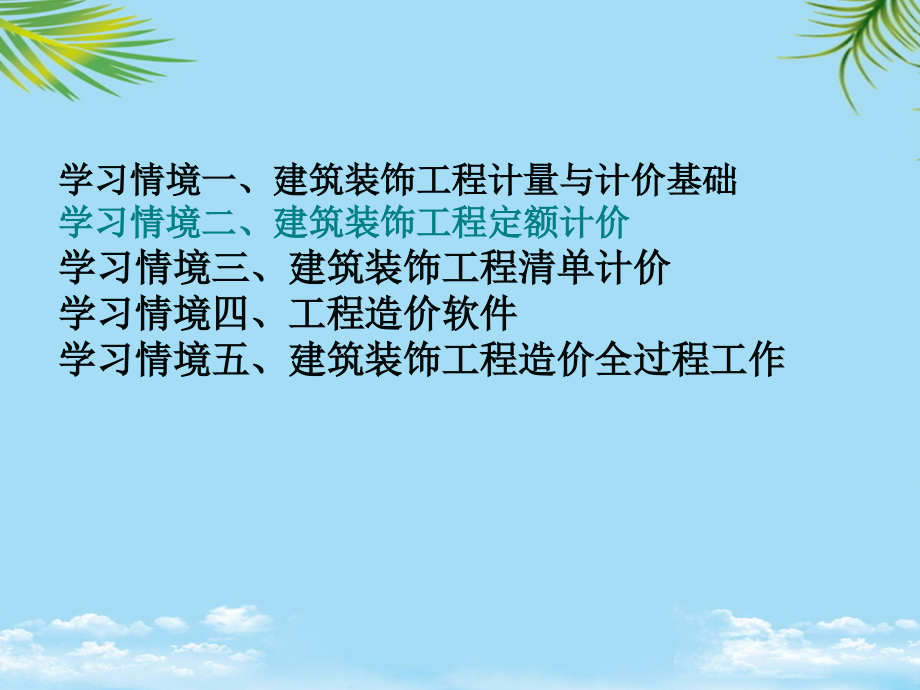

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,建筑装饰工程技术专业教学资源库,建筑装饰工程计量与计价,学习情境一、,建筑装饰工程计量与计价基础,学习情境二、建筑装饰工程定额计价,学习情境,三、,建筑装饰工程清单计价,学习情境四,、,工程造价软件,学习情境五、,建筑装饰工程造价全过程工作,学习情境二、建筑装饰工程定额计价,项目,9,天棚装饰工程定额计量与计价,项目,9,天棚装饰工程定额计量与计价,目标：,通过对天棚构造的学习，能正确对天棚工程进行列项、工程量计算，并能正确套用定额及换算。,要求：,1.,掌握天棚装饰工程的列项；,2.,掌握天棚装饰工程的工程量计算；,3.,掌握天棚装饰工程定额套用及换算；,4.,熟悉天棚装饰工程工料分析。,重点：,天棚装饰工程的工程量计算。,难点：,天棚装饰工程定额套用及换算。,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,天棚概述,1,、天棚定义,：天棚是位于楼盖和屋盖下的装饰构造，又称顶棚,。,2,、顶棚的作用,满足,使用,功能；,装饰,室内空间,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,天棚概述,3,、顶棚类型,悬吊式,顶棚,直接式,顶棚,是在楼板底面直接喷浆、抹灰，涂料或粘贴装饰材料。具体采用根据房屋的功能要求、外观形式、饰面材料等选定。,由于大部分建筑有消防、监控、空调、照明等设备，而且这些设备、管线几乎都是悬吊在顶棚面上，所以为了把它们隐藏起来，达到美观的目的，一般做成悬吊式顶棚。,需要在顶棚结构中安装上杆件，然后将各种板材吊挂在杆件上。,一般用于装饰性要求不高的住宅、办公楼等民用建筑装修,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,直接式天棚构造,直接式顶棚,直接在结构层底部装饰。,直接,抹灰,各种砂浆、石膏灰浆等。,直接,喷刷涂料,石灰浆、涂料等。,直接,裱糊,各种墙纸、墙布等。,直接,粘贴,轻质装饰吸声板、石膏板和线条等。,直接,固定装饰面板,钉骨架；钉面板；罩面。,结构,顶棚,网架结构、拱结构、悬索结构、井格式梁板结构等,。,直接式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,1,、直接式顶棚,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,在板底打底后再抹灰、喷涂、裱糊等。,直接式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,在板底粘贴轻质装饰吸声板、石膏板和线条等。,直接式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,在板底用膨胀螺栓或射钉固定主龙骨；按面板尺寸固定次龙骨；固定面板；罩面。,直接式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,利用楼层或屋顶的结构构件作为顶棚装饰。,采用调节色彩、强调光照效果、改变构件材质、借助装饰品等加强装饰效果。,直接式天棚构造,项目9 天棚装饰工程定额计量与计价,直接在结构层底部装饰。,项目9 天棚装饰工程定额计量与计价,龙骨：承受荷载，固定面层及灯具设备等。,项目9 天棚装饰工程定额计量与计价,直接固定装饰面板钉骨架；,项目9 天棚装饰工程定额计量与计价,项目9 天棚装饰工程定额计量与计价,熟悉天棚装饰工程工料分析。,直接固定装饰面板钉骨架；,项目9 天棚装饰工程定额计量与计价,目标：通过对天棚构造的学习，能正确对天棚工程进行列项、工程量计算，并能正确套用定额及换算。,悬吊式顶棚悬挂在结构层下,项目9 天棚装饰工程定额计量与计价,项目9 天棚装饰工程定额计量与计价,项目9 天棚装饰工程定额计量与计价,采用调节色彩、强调光照效果、改变构件材质、借助装饰品等加强装饰效果。,项目9 天棚装饰工程定额计量与计价,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,悬吊式顶棚,悬挂在结构层,下,吊顶构造组成,02,03,04,基层：,为建筑物结构构件、主要为混凝土（顶）板或屋架。,吊筋：吊挂主龙骨及灯具等，承受荷载，调整高度。一般埋在基层内，属于悬吊式顶棚的支承部分。其材料可根据顶棚的不同的类型选用镀锌铁丝、钢筋、型钢吊杆（包括伸缩式吊杆）等。,龙骨,：,承受荷载，固定面层及灯具设备等。龙骨可用木、钢和铝合金制作。,面层：,美观装饰，吸声，反射光线等。面层常用纸面石膏板、夹板、铝合金板、塑料扣板等。,01,基层,悬吊式天棚构造,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,悬挂在钢筋混凝土屋架下的上人吊顶,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,吊,筋材料、间距及固定,构造,材料,6,14,钢筋、方木条、钢丝,。,间距,900,1200mm,。,固定,预留铁件或钢筋、膨胀螺栓、射钉、木楔。,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,悬吊式顶棚,-,吊筋,预埋铁件固定吊筋,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,悬吊式顶棚,-,吊筋,预埋铁件固定吊筋,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,悬吊式顶棚,-,吊筋,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,悬吊式顶棚,-,吊筋,射钉固定钢板或角钢、再固定吊筋,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,龙骨,、,材料：,木,龙骨、金属龙骨,(,轻钢、铝合金,),。,、,类型：,主,龙骨,(,大龙骨,),、次龙骨,(,中龙骨、小龙骨,),、横撑龙骨,(,间距龙骨,),。,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,龙骨,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,龙骨,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,龙骨,.,龙骨,布置,主,龙骨与次龙骨垂直，次龙骨与横撑龙骨垂直；顶棚造型转折及高低交接部位，灯具、扬声器、通风口周围应增设附加龙骨,。,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,龙骨,U,形轻钢龙骨板材顶棚,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,龙骨,对于轻型木龙骨顶棚，可采用主次龙骨同层的构造做法,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,龙骨,龙骨的固定连接,螺栓连接；,吊件勾挂；,绑扎吊挂；,钉接。,主龙骨与吊杆,吊挂件勾挂；,吊木,(,方木吊筋,),钉接；,钉接。,主龙骨与次龙骨,悬吊式天棚构造,螺栓连接,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,龙骨,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,龙骨,金属龙骨卡入式弹簧吊挂连接,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,龙骨,金属龙骨绑扎吊挂,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,龙骨,钉接,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,龙骨,龙骨的固定连接,螺栓连接；,吊件勾挂；,绑扎吊挂；,钉接。,主龙骨与吊杆,吊挂件勾挂；,吊木,(,方木吊筋,),钉接；,钉接。,主龙骨与次龙骨,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,龙骨,木龙骨构造示意图,用扁铁固定,;,(b),用木方固定；,(c),用角铁固定；,(d),木龙骨骨架连接；,(e),木龙骨凹槽榫连接,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,龙骨,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,悬吊式顶棚面层,形式：,板材类,(,常用,),、抹灰类、格栅类。,板材,植物板材,(,实木、木条、人造板等,),；矿物板材,(,石膏板、矿棉板、石棉板、硅钙板等,),；金属板材,(,铝合金板、薄钢板等,),；玻璃镜面板；复合装饰板等。,抹灰,板条抹灰；钢丝网,(,钢板网,),抹灰。,格栅,木质格栅；金属格栅；塑料格片等。,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,面层,抹灰面层,骨架上钉板条，或钢丝网，或钢板网；做抹灰层；再罩面装饰。,板材面层,面板与骨架采用钉接、粘贴、搁置、卡入、吊挂等形式连接，再罩面装饰。,饰面层的固定,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,面层,饰面层的固定,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,面层,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,面层,封闭式金属条板吊顶,条板与特制龙骨采用卡入式连接,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,面层,开放式金属板吊顶,金属条板与特制龙骨采用卡入式挂接,悬吊式天棚构造,项目9 天棚装饰工程定额计量与计价,金属条板与特制龙骨采用卡入式挂接,项目9 天棚装饰工程定额计量与计价,龙骨：承受荷载，固定面层及灯具设备等。,金属龙骨卡入式弹簧吊挂连接,间距9001200mm。,直接抹灰各种砂浆、石膏灰浆等。,木龙骨、金属龙骨(轻钢、铝合金)。,主龙骨与次龙骨垂直，次龙骨与横撑龙骨垂直；,项目9 天棚装饰工程定额计量与计价,掌握天棚装饰工程的工程量计算；,项目9 天棚装饰工程定额计量与计价,项目9 天棚装饰工程定额计量与计价,项目9 天棚装饰工程定额计量与计价,项目9 天棚装饰工程定额计量与计价,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,面层,隐蔽骨架吊顶,（暗架吊顶）,面板卡入式连接,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,面层,部分暴露骨架吊顶（半明架吊顶）,面板一边卡入式另一边搁置式连接,悬吊式天棚构造,天棚工程构造,项目,9,天棚装饰工程定额计量与计价,面层,覆膜铝扣板,悬吊式天棚构造,
