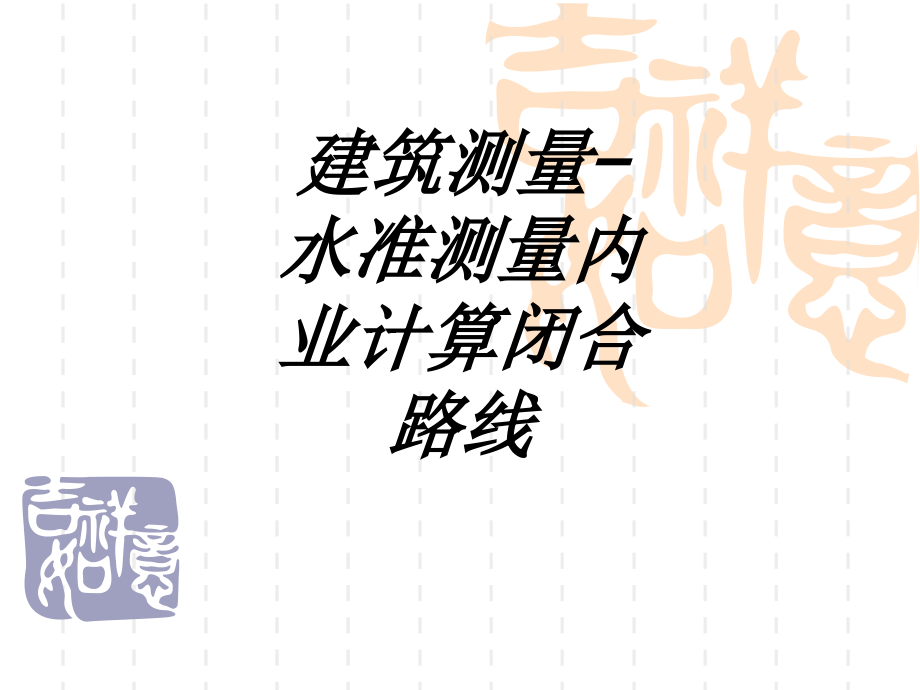

建筑测量水准测量内业计算闭合路线.ppt

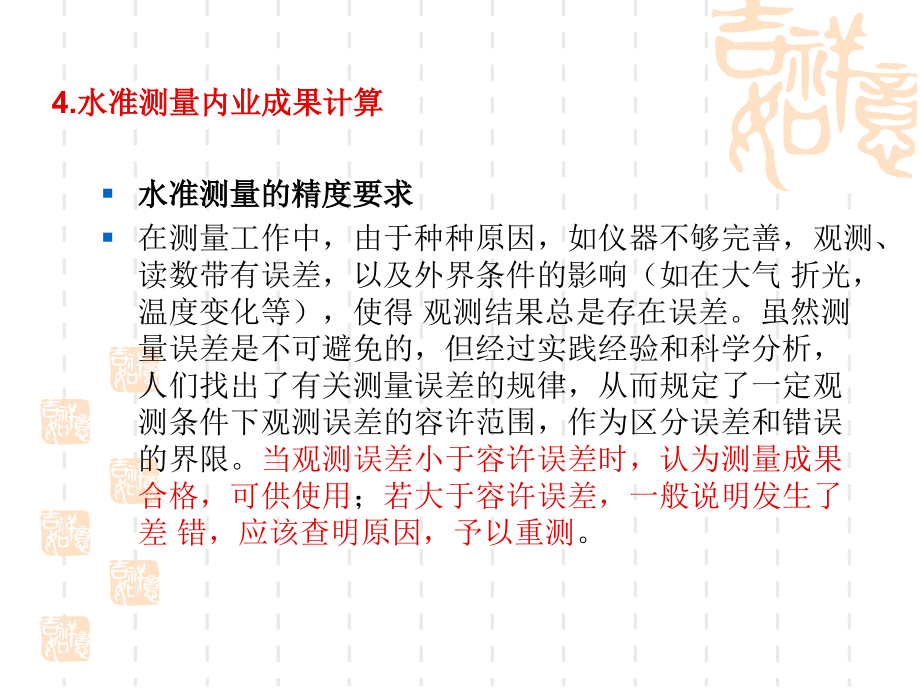

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,建筑测量-水准测量内业计算闭合路线,4.水准测量内业成果计算,水准测量的精度要求,在测量工作中，由于种种原因，如仪器不够完善，观测、读数带有误差，以及外界条件的影响（如在大气 折光，温度变化等），使得 观测结果总是存在误差。虽然测量误差是不可避免的，但经过实践经验和科学分析，人们找出了有关测量误差的规律，从而规定了一定观测条件下观测误差的容许范围，作为区分误差和错误的界限。,当观测误差小于容许误差时，认为测量成果合格，可供使用,；,若大于容许误差，一般说明发生了差 错，应该查明原因，予以重测,。,建筑工程中对普通水准测量的精度要求，一般规定为：,式中,f,h,容,为高差闭合差的容许值；,L,为水准路线长度，以,km,为单位；,n,为水准路线测站数。当地形起伏较大，每,1km,水准路线超过,16,个测站时按山地计算容许闭合差。,建筑工程中对四等水准测量的精度要求，一般规定为：,1.闭合水准路线成果计算,一条,普通水准测量,闭合水准路线，由四段组成，各段的观测高差和测站数如图所示，箭头表示水准测量进行的方向，B,MA,为已知水准点，1、2、3点为待定高程点。,第一步：填写已知数据,第二步：实测高差闭合差及其允许值计算、精度判别。,对于闭合水准路线:f,h,=h,i,规范规定，在普通水准测量时，山地的高差闭合差容许值为：,f,h允,=12 (mm)为水准路线总测站数。,判别观测成果是否合格。,第三步：高差闭合差分配-改正数计算,闭合差分配的目的，是将各段观测高差加上一个,改正数,，使得,改正后高差总和与理论值相等,。,改正数按将闭合差反号后，按与距离（或测站数）成比例分配原则分配,，计算各段高差的改正数，然后进行相应的改正。各段改正数 v,i,算式为:,v,i,=-f,h,n,i,n,第四步：各段改正后高差计算,各段,改正后高差,，就是把原,实测高差加上其改正数,，即：,改正后高差=原实测高差+V,i,第五步：高程计算,从水准点出发，将已知高程依次加,上各段改正后高差，得到下一点的高程。,即：,下一点高程=上一点高程+改正后高差。,P22例：闭合水准路线成果计算,
