北师大九年级上学期第四章视图与投影第2课时.ppt

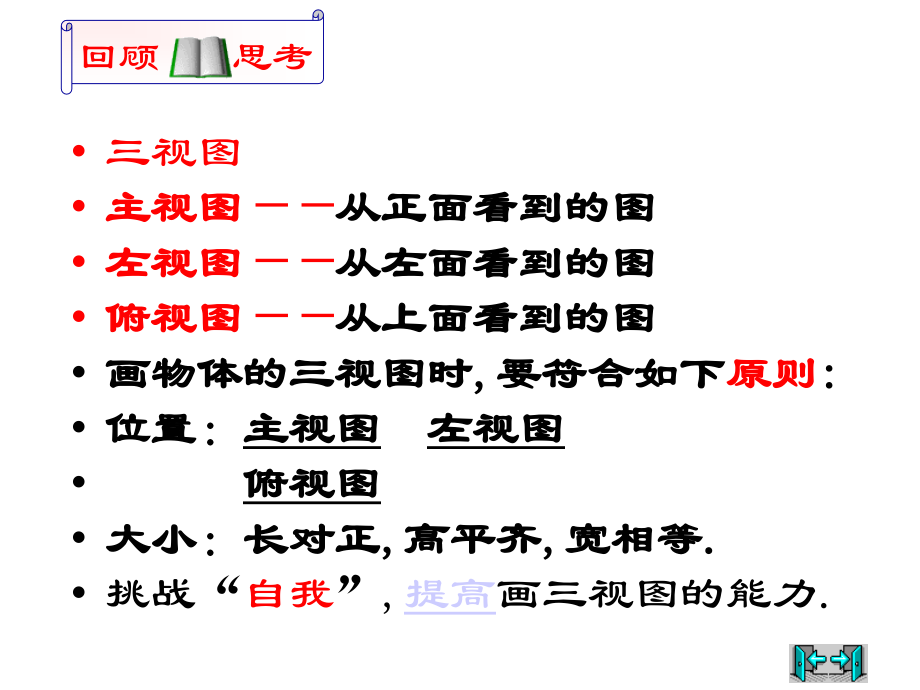

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第四章 视图与投影,1,、视图,(,第,2,课时,),三视图,主视图,从正面看到的图,左视图,从左面看到的图,俯视图,从上面看到的图,画物体的三视图时,要符合如下,原则,:,位置：,主视图,左视图,俯视图,大小：长对正,高平齐,宽相等,.,挑战“,自我,”,提高,画三视图的能力,.,回顾 思考,实物的三视图,你能想象出下面各几何体的主视图,左视图,俯视图吗？,正三棱柱 四棱柱,你能画出它们主视图,左视图,俯视图吗？,小明画出,下图,的三,视图，你同意他的画法吗？,俯视图,左视图,主视图,在画视图时，看得见部分的轮廓线通常画成实线，看不见的部分通常画成虚线,正三棱柱,主视图,左视图,俯视图,老师提示,:,在画图时,看的见,部分的轮廓通常画成,实线,看不见,部分的轮廓线通常画成,虚线,.,主视图,左视图,俯视图,正,三棱柱,四棱柱,“,做一做,”,已知俯视图,画出它的主视图,左视图,.,下图是底面为等腰直角三角形的俯视图,尝试画出它的主视图和左视图,并与同伴交流,.,俯视图,(1),俯视图,(2),主视图,左视图,左视图,主视图,“,做一做,”,已知俯视图,画出它的主视图,左视图,.,下图是底面为等腰梯形的四棱柱的俯视图,尝试画出它的主视图和左视图,并与同伴交流,.,俯视图,(3),俯视图,(4),左视图,主视图,主视图,左视图,随堂练习,1,、已知某四棱柱的俯视图如图所示，尝试画出它的主视图和左视图。,主视图,左视图,俯视图,俯视图,主视图,左视图,下列是空心圆柱的圆柱的两种视图，哪个有错误？为什么？,主视图,俯视图,1,2,3,3,、画出下列几何体的三视图：,主视图,左视图,俯视图,4,、,画出下列几何体的三视图：,主视图,左视图,俯视图,5,、,画出图中正六棱柱的三视图：,主视图,左视图,俯视图,
