实验室建筑设施管理.ppt

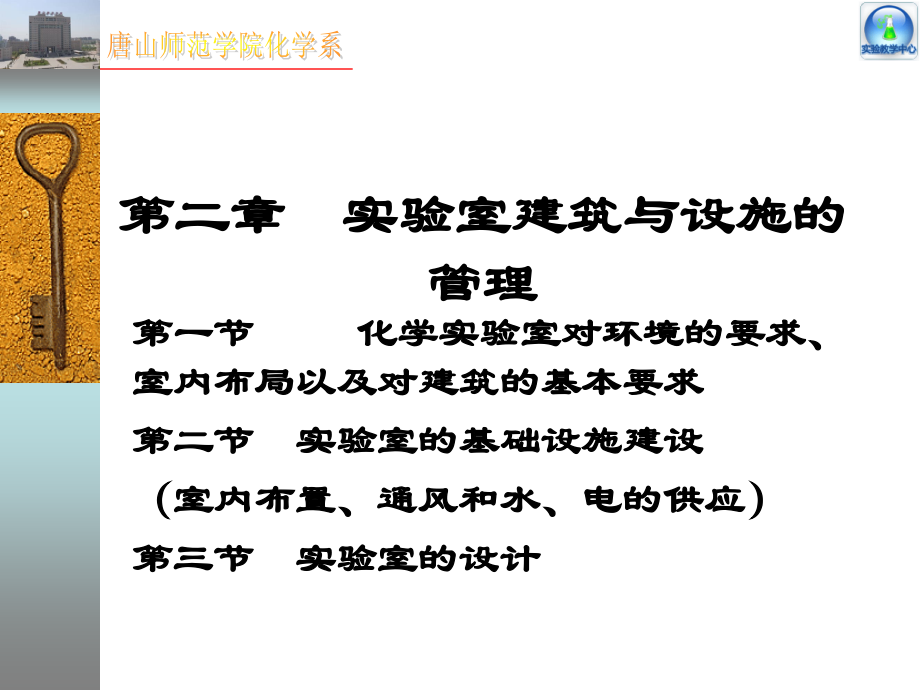

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,唐山师范学院化学系,第二章 实验室建筑与设施的管理,第一节 化学实验室对环境的要求、室内布局以及对建筑的基本要求,第二节 实验室的基础设施建设,（室内布置、通风和水、电的供应）,第三节 实验室的设计,主要内容,1.,实验室对建筑的基本要求,实验室对环境的要求、实验室对建筑结构和相关方面的要求、实验室的防振,2.,实验室的基础设施建设,实验室的室内布置、实验室的通风、采暖和空气调节、实验室供电系统、实验室的给水和排水系统、实验室,“,工程管网,”,布置,3.,实验室的建设规划与设计,实验室的建设规划包括的内容、实验室设计的内容步骤及建筑施工和验收,第三节 化学实验室的设计,化学实验室的实际教学工作要求,-,实验室具体设计的思想,-,实验室的建设规划,一、,应了解的具体问题：,1.,学校化学实验教学工作的要求,2.,保证化学实验教学必须配备的仪器设备的种类、数量和辅助设施,3.,支持教师、科研人员工作的空间及仪器设备,4.,学生安全疏散需要的空间,5.,配合学校发展需要的远景规划空间,二、化学实验室的平面布置,仪器室,天,平,室,办,公,室,准备室,学生实验室,药品室,天平室,仪器室,准备室,学生实验室,仪器室,天平室,准备室,药品室,学生实验室,中学化学实验探究室的布局,中学化学探究实验室,准备及药品室,仪器及休息室,学生实验室的规格和布置,(108m,2,12*9,或,96m,2,12*8,危险物品储存室设计实例,三、实验室设计的实施,（一）实验室设计的流程,1.,设计任务书编制,2.,申报审批,3.,建筑技术设计和施工图设计,4.,实验室的建筑施工和验收,（二）设计任务书编制,要考虑的内容：,1.,根据建设规划确定专业实验室类型和数量,2.,根据专业实验室的工作任务确定室间组合,.,3.,配合建筑“模数”要求确定实验室的“开间”和分隔,4.,根据安全和防干扰原则调整实验室组合,5.,绘制单个实验室平面图和全实验室总体组合布置图,-,初步设计,6.,初步确定建筑地址、建筑面积、单方造价和总投资,具体编制内容：,1.,实验室建设项目总的要求和建设目的说明,2.,各实验室的具体使用要求、建筑面积、各实验室面积分配,3.,实验室建筑的总投资和单方造价，说明土地费用（拆迁费用）、房屋设备费用、道路等室外设备费用,4.,实验室基地范围、大小，周围原有建筑物、道路、地段环境的描述（附地形测量图）,5.,供电、供水、采暖、空调等设备要求，附有水源、电源接用许可,6.,公害处理要求（对三废、噪声、辐射、振动的技术处理要求）,7.,设计期限和实验室项目建设进程要求,（三）申报审批,编制好的设计任务书,（,1,）向上级主管部门申报审批,（,2,）获得上级主管部门批文后向环保部门申报审批,（,3,）具有上级主管部门和环保部门审批结果后向城建部门申报审批,（,4,）具有上述三个部门审批结果后还需向防空和消防部门申报审批,具有上述五个公章的审批件后可以进行技术设计,（四）建筑技术设计和施工图设计,获得各部门批文后委托有资质的设计单位进行化验室建筑设计,-,技术设计和施工图设计,-,建筑部门（实验室建设负责人）需提供必要的设计原始资料和数据（气象资料、地形地质资料、水电及地上地下管线资料、设计项目有关额定资料、各化验室使用要求说明、当地生活习惯说明等）,（,3,）具有建筑设计图纸及说明书后，委托有资质的预算师对整个建设项目进行预算和概算,-,并出具预算和概算书,（,4,）委托（投标）有资质的单位进行建筑施工,（五）实验室的建筑施工和验收,实验室的建筑施工,-,具有注册资格的建筑施工队伍施工。,实验室建筑施工应符合国家建筑法规和施工规范。,实验室的建筑必须经过实验室负责人和有关工程技术人员验收才能投入室内装修和使用,实验室建筑验收完成以后,-,合格的施工队进行室内装修整饰，并安装工程管网和各种辅助设施,实验室室内装修整饰、工程管网及各种辅助设施的安装工程，完工后同样必须经过验收，才能进行室内布置。,四、实验室设计的过程,计划 建成使用,编制计划任务书（选址）,-,申报审批,-,（收集各种信息）,-,设计,-,施工,（验收,-,使用）,设计,建筑设计,结构设计,设备设计,根据实验需要（第一步）,同时进行,（一）实验室设计的过程,1.,设计任务书编制,2.,申报审批,3.,建筑技术设计和施工图设计,4.,实验室的建筑施工和验收,（二）实验室建筑设计的过程,设计准备,-,初步设计,-,技术设计,-,施工图设计,设计准备,(,设计前的调查研究、汇总并编制设计任务书、收集必要的设计原始数据）,1.,设计前的调查研究,（,1,）各实验室的使用要求,（,2,）实验室水电供应渠道及可行性,（,3,）建筑材料及供应情况,（,4,）地质勘查，环境勘定,2.,设计准备工作,2.1,汇总并编制设计任务书,（,1,）实验室建设项目总的要求和建设目的说明,（,2,）各实验室具体使用要求、建筑面积要求、各实验室面积分配,（,3,）实验室的总建筑面积，占地面积，总投资（土建费用、房屋装修及台面费用、设备费用、室外道路及配套设施费用）,（,4,）实验室占地范围、面积，周围原有建筑、道路、环境等的文字表述和地形图描述,（,5,）水、电、通风、采暖、空调等的要求（在计划任务书编制并审批后，到市政或规划部门审批水、电接用许可批文）,（,6,）环境（公害）要求（废气、废水、废渣、噪声、辐射、振动等的处理技术要求）,（,7,）设计期限和化验室项目建设进程要求,2.2,收集必要的设计原始数据,（,1,）气象资料,（,2,）地质资料,（,3,）地下各种管线资料,（,4,）政府设计规定资料,3.,设计实施,3.1,初步设计阶段,任务：提出设计方案,（,1,）建筑总平面,（图）,（,2,）各层平面和主要剖、立面（各实验室的面积、尺寸、门窗位置、房间高度、室内台面设备的摆放）,（图）,（,3,）设计说明（主要意图、构造特点、主要位置,【,载荷、保温、通风,】,技术要求）,（文字、图）,（,4,）建筑面积、各项费用概算书,3.2,技术设计,任务：核实并最后确认各实验室的技术要求,将初步设计提出的方案通过项目组成员共同讨论研究协调编制拟建各化验室的图纸和说明书,-,准备编定绘制施工图（由具有一定资质的设计部门绘制）,技术设计阶段出具的图纸尺寸、说明尽可能详细,3.3,施工设计阶段,任务：出具满足施工要求的图纸、结构材料说明书、工程预算书，确保工程顺利施工,内容：确定全部工程尺寸和用料，绘制化验室建筑、结构、设备等全部施工图纸，编制化验室工程说明、结构预算书,4.,施工设计阶段的图纸和文件,（,1,）建筑总平面图（轴测图）,（,2,）各层实验室平面、立面（剖面）,（,3,）实验室建筑结构节点详图,（,4,）各实验室配套施工图,（,5,）实验室建筑、结构、设备等说明书,（,6,）结构及设备计算书,（,7,）实验室整个工程预算书,总结,实验室设计流程,1.,设计任务书编制,2.,申报审批,-,审批后进入,实验室设计实施,3.,建筑技术设计和施工图设计,4.,实验室的建筑施工和验收,实验室设计实施,1.,准备（调研、计划任务编制、相关资料收集）,2.,初步设计,-,提出方案,3.,技术设计,-,各项技术指标确认并出图、说明,4.,施工设计,-,与设计单位协商，出具各项施工图纸，各项计算说明，并出具详细的工程预算书,作业,1.,用学过的内容，设计一个化学实验室,（,1,）对建设的化学实验室要求,a.,能满足年,10,个班级的中学生教学,b.,能满足本校现有师大毕业博士,1,人，研究生,3,人的教学研究工作,（,2,）继后续课程后完善总投资金额,
