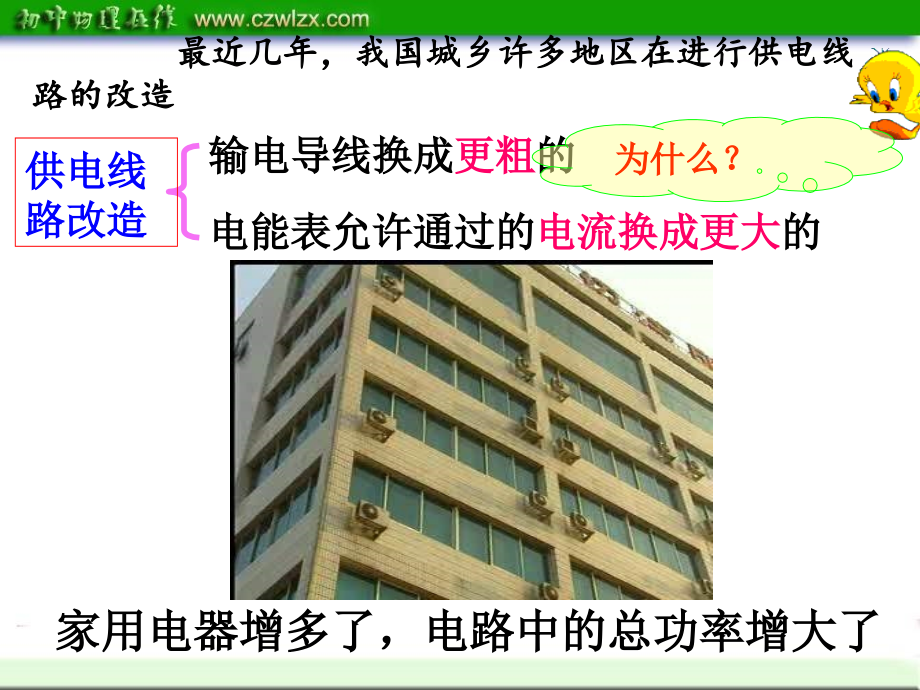

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,家庭电路中电流过大的原因,家用电器增多了，电路中的总功率增大了,输电导线换成,更粗,的,电能表允许通过的,电流换成更大,的,供电线,路改造,最近几年，我国城乡许多地区在进行供电线路的改造,为什么？,1000W,500W,200W,100W,500W,1000W,家用电器增多了，电路中的总功率增大了，,会带来什么后果？,家庭电路中电流与总功率的关系,I,1,I,2,I,3,I,4,电视机,电冰箱,空调,p,1,p,2,p,3,I,此时,I,=I,1,+I,2,+I,3,+I,4,p,1,U,p,4,U,U,p,2,U,p,3,=,+,+,+,=,U=220V,p,4,p,2,p,3,U,p,1,p,4,+,+,+,电功率过大造成电流过大,.,swf,家用电,器增多,总功率,增 大,电流,过大,保险丝熔断,引起火灾,为什么要将电线换成更粗的？,1.,输电导线的长度和材料不变，将导线换成更粗，目的是为了减小导线的电阻。根据,Q=I,2,Rt,可知，在输电电流和输电时间一定时，输电线上产生的热量减小，这样可以减小输电线上的电能损耗。,2.,根据,U=IR,可知，输电导线如果电阻大会分走一部分电压，这样用电器两端的电压就达不到,220V,，家用电器就不能正常工作。,1.,减小输电线上的电能损耗；,2.,减小输电导线分走一部分电压；,3.,供电线路改造,为什么还要换电能表呢,?,每块电能表都有一些重要的参数，其中一个就是标定电流，和短时间内允许通过的最大电流，如果电路中用电器总功率太大，导致电流太大，串联在干路上的电能表会被烧坏，所以输电线换粗的同时，电能表的标定电流也更换成大的,。,防电能表烧坏,家庭电路中电流过大的原因之二：,短路,电视机,I,U=220V,家用电,器增多,总功率,增 大,电流,过大,保险丝熔断,引起火灾,短路,总电阻减 小,电流过,大原因,短路,总功率,过 大,依 据,I,U/R,I,P/U,后 果,保险丝,熔 断,引发火灾,预 防,避免短,路发生,不同时使用,大功率电器,当电流过大时，保险丝为什么会熔断呢,？,原来，保险丝是用铅锑合金制作的，电阻比较大，熔点比较低。当电流过大时，电路中产生的热量就比较多，导线会由于温度升高而熔断，切断电路，起到保护作用,保险丝,材料：,特点：,电阻比较大,熔点比较低,铅锑合金,产生较多的热量）,（易于熔断）,保险丝为什么能够“保险”呢？,当电流过大时，观察两段金属丝的变化,当电流过大时，保险丝熔断，金属丝不熔断,二、保险丝的作用,家中的保险丝烧断了，怎么办？,1,、断开家中总开头,2,、查找并排除故障,3,、更换相同规格的保险丝,4,、合上总开头,歨骤：,注意：,要用相同规格的保险丝更换,更不能用铁丝、铜丝代替保险丝,单刀开头,怎样选购保险丝？,依据：,I=P/U=3500W/220V=16.8A,方法：,电能表的参数：,220V 20A,保险丝选用额定电流为,20A,的,用电器总功率：,P=P,1,+P,2,+P,3,+,.,保险丝选用额定电流略大于,16.8A,的,如,17A,或,18A,都可以,直径,(mm),额定电流（,A,）,熔断电流（,A,）,直径（,mm,）,额定电流（,A,）,熔断电流（,A,）,0.28,1,2,0.6,3,6,0.35,1.25,2.5,0.65,3.75,7,0.45,1.8,3.6,0.7,4.25,8.5,0.5,2,4,0.8,5,10,下表为一种保险丝的规格,保险丝的,额定电流,等于或稍 大于电路中最大正常,工作电流。,过粗的保险丝不能起到有效的保险作用。,4,、选择：,3.,保险丝制作原理：,电流的热效应,如果小明家使用的电器有,“,220V 60W,”,的灯泡,5,盏，,“,220V 200W,”,的彩电，洗衣机各一台，,“,220V,250W,”,冰箱一台，通过计算请问他家应该选择哪种,规格的保险丝？,、请你写出从表格中得到的信息（至少写出两条）,（,1,）,;,（,2,）,.,直径,(mm),额定电流（,A,）,熔断电流（,A,）,直径（,mm,）,额定电流（,A,）,熔断电流（,A,）,0.28,1,2,0.6,3,6,0.35,1.25,2.5,0.65,3.75,7,0.45,1.8,3.6,0.7,4.25,8.5,0.5,2,4,0.8,5,10,直径越大的保险丝其额定电流越大,同一直径的保险丝熔断电流是额定电流的两倍。,I,4.32A,现代新型的保险装置,空气开关,漏电保护器,当电路中电流过,大时，自动跳闸,当电路出现漏电或有,人触电时，自动跳闸,家中的保险丝烧断（或空气开关跳闸）了，怎么办？,1.,断开家中总开关；,2.,查找并排除故障；,3.,更换相同规格的保险丝；,4.,合上总开关。,步骤：,注意：,不要急于更换保险丝或使开关复位；,要用相同规格的保险丝更换；,更不能用铁丝、铜丝代替保险丝。,1,、如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是,。,乙产生的原因是,_,。,巩固练习,用电器的总功率过大,短路,3,、在生活中，我们会遇到这些情况：,（,1,）开关中的两个线头相碰；,（,2,）插头中的两个线头相碰；,（,3,）电路中增加了大功率的用电器；,（,4,）户外输电线绝缘皮损坏。,可能引起家庭电路中保险丝熔断的是（）,A.,（,1,）（,2,）（,3,）,B.,（,2,）（,3,）,C.,（,2,）（,4,）,D.,（,1,）（,4,）,B,闸刀开关,保险丝,插座,电灯,用电器,S,S,商场中，一位,顾客,和一位卖微波炉的,售货员,出现了不同意见。,你能解决他们的矛盾吗？,想想议议,微波炉很费电，我家的微波炉一开，就“烧保险”。,微波炉很省电，,用它加热食品，用不了多少电费。,售货员：,微波炉热效率高，节约电能。,顾客：,微波炉电功率大，电流过 大，烧坏保险。,
