实验八-积分运算电路实验.ppt

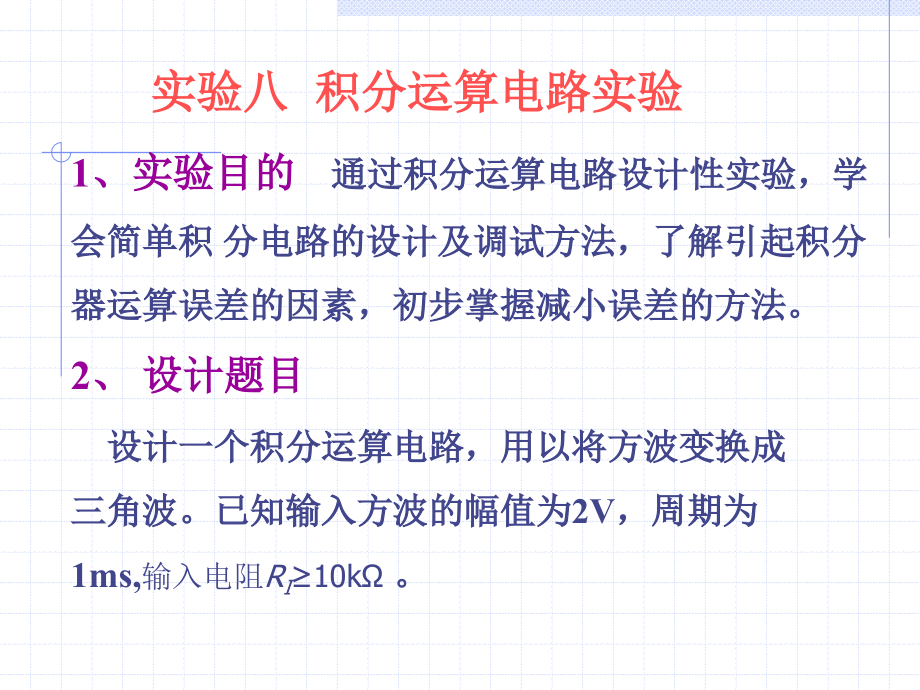

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,、实验目的,通过积分运算电路设计性实验，学会简单积 分电路的设计及调试方法，了解引起积分器运算误差的因素，初步掌握减小误差的方法。,2,、设计题目,设计一个积分运算电路，用以将方波变换成三角波。已知输入方波的幅值为,2V,，周期为,1ms,输入电阻,R,I,10k,。,实验八 积分运算电路实验,3,、实验内容和要求,按实验题目要求设计电路。,组装调整所设计的积分电路，观察积分电路的积分漂移，对该电路调零或将积分漂移调至最小。,按设计指标要求给所设计电路输入方波电压信号 观察输出波形，记录输出波形的幅值与周期时间，与设计指标相较，若有出入，应适当调整电路参数，直至达到设计指标为止。,分析误差及误差产生的原因。,4,、设计电路,集成运算放大器采用,CF741,。,积分时间均为,T,/2,。,如果所用运放的,U,omax,=10V,，,取,元器件的选取,确定元件参数 为满足输入电阻,R,I,10k,，,取电阻,R,=10k,，则积分电容为：,（,实际电路用,0.047uF,代替，电容标号：,473,473=47103,。通常，使用,pF,作为基本单位，那么,47103pF=47nF=0.047,F,）,为了减小零漂，利用,R,f,引入直流负反馈，但引入,R,f,后又会引入理论误差，为了尽量减小,R,f,所引入的误差，通常取,R,f,10,R,，则,R,f,=100k,。而取补偿运算放大器偏置电流失调的平衡电阻,5,、实验步骤,：,（,1,）安装电路,（,2,）关闭电源,按照电路原理图,连接好电路，并检查是否,有接错点，然后再打开电源。（调零）,（,3,）输入,方波信号,(,先按,快键,，再按数字,1),，用示波器观测,Ui,和,Uo,输出波形并画出其方波和三角波电压波形图（电压值、周期）。,Ui,=2V,f=500Hz,f=1000Hz,f=5000Hz,Uo,的理论值,约-,4V,约-,2V,约-,400mV,Uo,波形,Uo,峰值,表,1,：,R,f,=100k,，,R=10,k,(,输出幅度与频率的关系,),Ui,=2V,f=500Hz,f=1000Hz,f=5000Hz,Uo,的理论值,约-,4V,约-,2V,约-,400mV,Uo,波形,Uo,峰值,表,2,：,R,f,=,，,R=10,k,(,R,f,的作用,),输入输出波形图（示波器上用双通道观察输入方波和输出的三角波）,输入方波,输出三角波反相积分,2.2,方波输出调节说明,1,快键,
