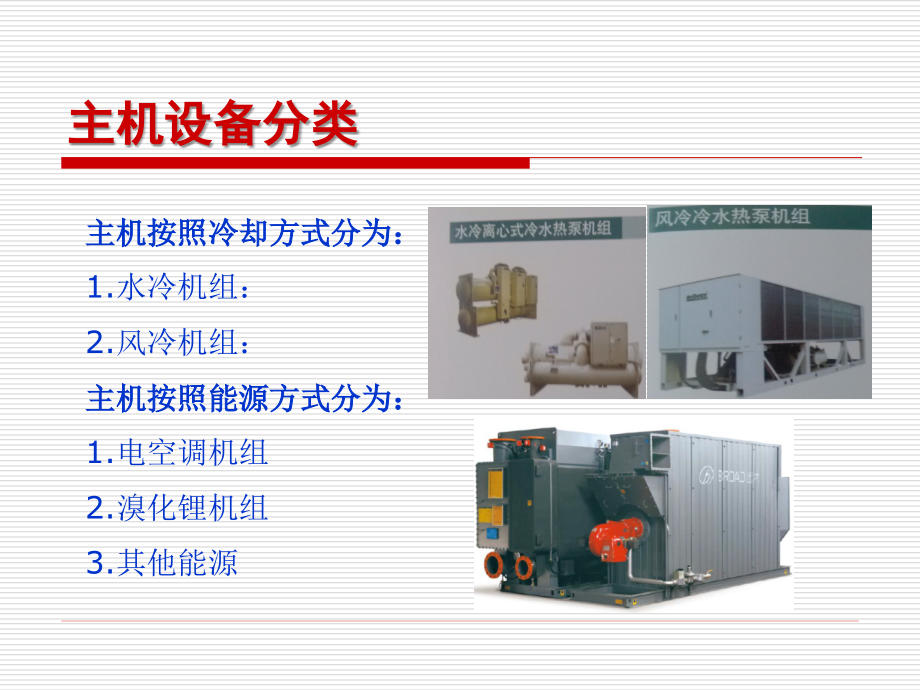

按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,*,中央空调系统介绍,中央空调系统：有主机和末段系统。,主机设备分类,主机按照冷却方式分为：,1.,水冷机组：,2.,风冷机组：,主机按照能源方式分为：,1.,电空调机组,2.,溴化锂机组,3.,其他能源,末端设备,1.,风机盘管,2.,空气处理机组,3.,模块组合式机组,系统分类：,一、按负担室内热湿负荷所用的介质可分为：,1,、全空气系统,2,、全水系统,3,、空气,-,水系统,4,、冷剂系统,二、按空气处理设备的集中程度可分为：,1,、集中式,2,、半集中式,三、按被处理空气的来源可分为：,1,、封闭式,2,、直流式,3,、混合式,(,一次回风 二次回风,),常规空调系统图,18B9,空调,系统图,穆阳酒店水系统：,穆阳,酒店风系统,：,什么是建筑负荷？,1,、室外设计环境,2,、室内设计环境,3,、穿过玻璃的太阳辐射热,4,、热传递,5,、室内得热,6,、渗透,7,、管道得热,8,、新风得热,1.,室外设计环境,干球及湿球温度,气象资料,差异,位置的变化,面积,地域以及纬度,.,用至多,来决定设计计算温度,.,基于七月或八月的下午,3,点,.,日温变化,:,平均日较差,L-15,F(,低,),M-16,FM25,F(,中,),H-26,F(,高,),2.,室内设计环境,舒适性空调,夏季 冬季,温度：,24,28,温度：,18,22,相对温度：,40,65%,相对温度：,40,60%,风速：小于等于,0.3m/s,风速：小于等于,0.2m/s,特殊的房间,例如卫生保健,实验室,机算机机房等等,应该个别考虑,.,3,、穿过玻璃的太阳辐射热,影响太阳辐射得热因素：,1,入射玻璃的辐射量，包括直射，反射。,2,热量的贮藏,3,、玻璃阴影面积,4,、玻璃面积,太阳辐射得热量,=SHGF X SF X A,SHGF=,太阳辐射得热系数（考虑辐射随每天时间的变化）,SF=,阴影因素,外部,-,外面遮光的所有玻璃,(,遮阳蓬,太阳屏风,),折算 为朝北的窗户,内部,-(,窗帘,帏帐,),用,SF,来计算缩减量,3,、穿过玻璃的太阳辐射热,入射辐射随玻璃表面的方向,一天的时间,月份以及纬度的变化,.,4,、热传递,通过围护结构的传热：,通过玻璃的传热,Q=U X A X TD,U=,传热系数,A=,玻璃面积,TD=,温差,通过外表面传热,(,墙壁,屋顶,天花板,),Q=K X F X(t1-t2)=K X F X,T,K=,传热系数,F=,玻璃面积,T=,计算时刻的负荷温差,5,、室内得热,Q&A,
