第2章 消防技术装备 1-3.ppt

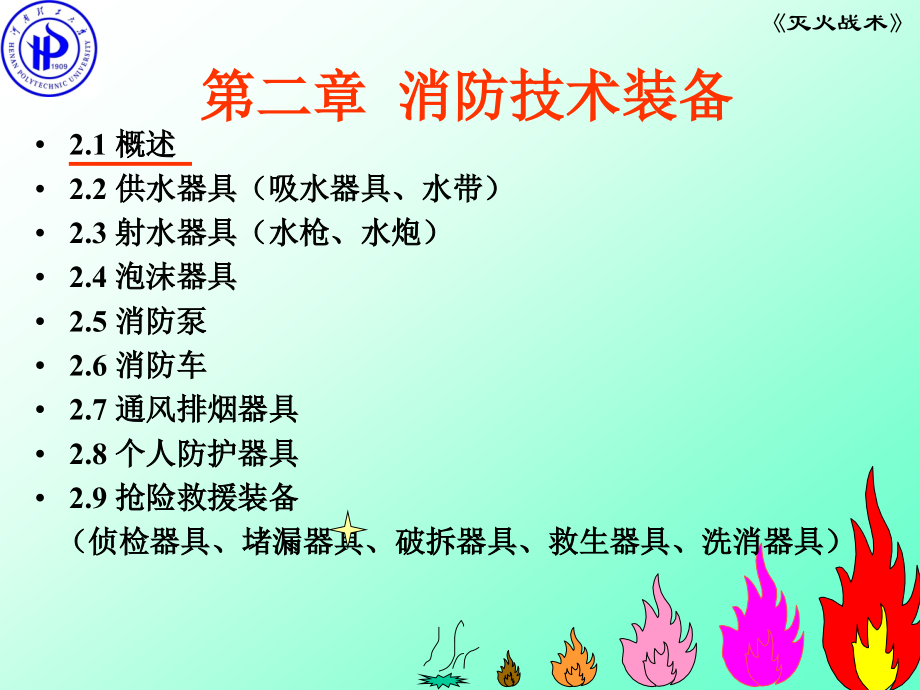

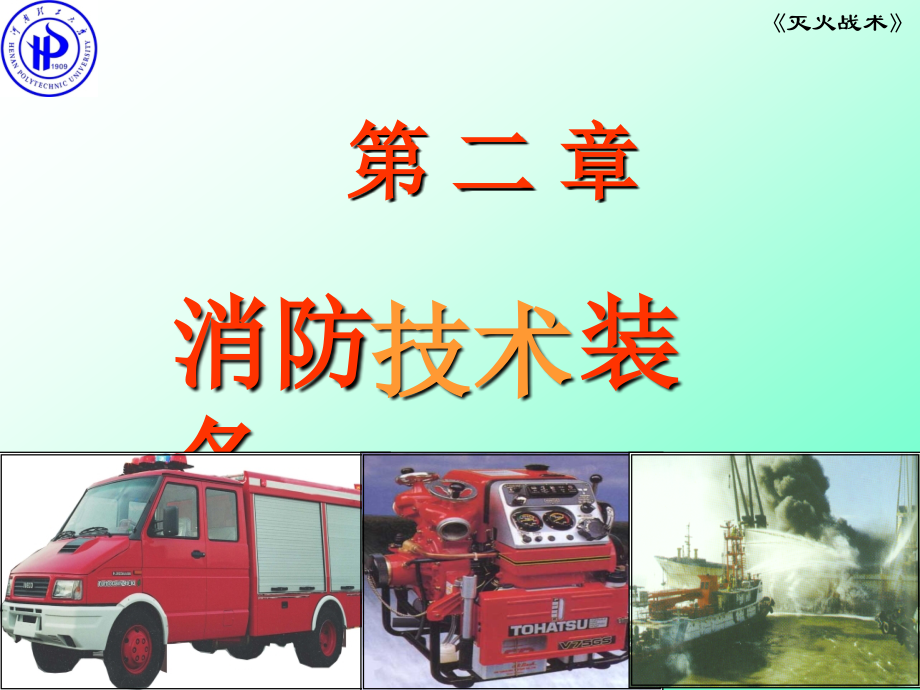

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,灭火战术,消防,装备,技术,第 二 章,第二章 消防技术装备,2.1,概述,2.2 供水器具（吸水器具、水带）,2.3 射水器具（水枪、水炮）,2.4 泡沫器具,2.5 消防泵,2.6 消防车,2.7 通风排烟器具,2.8 个人防护器具,2.9 抢险救援装备,（侦检器具、堵漏器具、破拆器具、救生器具、洗消器具）,一、,消防技术装备的概念,用于灭火救援及其保障的车辆、器材、机械、装具和灭火剂的统称，它是构成灭火救援能力的基本要素之一。,消 防 技 术 装 备,灭火技术装备,抢险救援技术装备,二、,消防技术装备的发展历史,三、,消防技术装备的研究对象与分类,灭火剂：,泡沫灭火剂、干粉灭火剂、二氧化碳灭火剂、烟雾灭火剂等。,各种消防车辆,：灭火消防车、抢险救援消防车、举高消防车、机场救援消防车、专勤消防车。,抢险救援器材：,侦检探测器材、破拆器具、防爆排爆器材、堵漏输转器具、化学洗消器具等。,防护救生器材：,高空救生器具、消防呼吸器具、避火隔热服装、群全封闭防化服等。,特种器材：,消防飞机、消防艇、消防坦克、消防机器人等。,四、,消防技术装备的地位和作用,1,、,精良的消防技术装备是决定灭火战斗成功与否的重要因素,2,、只有掌握装备的技术性能才能实现真正意义的消防指挥,消防技术装备改革与发展的指导思想,面向高层建筑、地下工程、石化企业、大空间建筑；,全面依靠科技进步、走系统化、工程化、集成化的道路，发挥国内军工企业优势，立足国内，引进国外关键技术；,目标：提高快速反应能力。,第二章 消防技术装备,2.1,概述,2,.,2 供水器具（吸水器具、水带）,2.,3 射水器具（水枪、水炮）,2.,4 泡沫器具,2.,5 消防泵,2.,6 消防车,2.,7 通风排烟器具,2.,8 个人防护器具,2.,9 抢险救援装备,（侦检器具、堵漏器具、破拆器具、救生器具、洗消器具）,2.2,供水器具,1,.按直径分,：65、80、90、100、125、150,mm,（1,）分类,2,.按放置形式：直管式、盘管式,3,.按材质：橡胶、合成橡胶、聚胺酯、合成树脂,吸水管是把水从水源引向水泵的输水管，要求耐压强度高、挠性好、吸水阻力小、使用方便。,1,、吸水管,（,3,）吸水附属器具,主要包括滤水器和滤水筐,。,1.,胶层,（2,）构造,2.,加强螺旋线,3.,胶布层,2.2,供水器具,PVC,轻型消防吸水管是,PVC,软料和,PVC,硬料一次性紧密粘结成内部有螺旋增强线的半软性导管，可替代橡胶吸水胶管用于抽吸水或其他灭火剂，与橡胶吸水胶管相比，其显著优点是,:1,、重量轻，单位长度重量仅为吸水胶管的,60%;2,、单根长度长，可达,12,米以上,;3,、颜色多样，色泽鲜艳，便于识别,.,（4,）使用注意事项,A、,铺设吸水管时，应使管线尽量短些，水泵尽量靠近水源避免骤然折弯；水泵离水面的垂直距离尽可能小一些；不要在地面上硬拖拉，以免损伤表面胶层；更不要接触腐蚀性化学物品，以防吸水管变质。,（4,）使用注意事项,B、,露天水源取水时，滤水器距水面的深度至少为,2030,cm，,以防止在水面出现漩涡而吸进空气。从河流取水时，应顺水流方向投入吸水管。从消火栓取水时，应缓慢开启消火栓，以减少水的冲击力，吸水管如出现真空并变扁，说明消防车流量超过消火栓供水量，此时应降低发动机转速，减少水泵流量。,（4,）使用注意事项,C、,使用吸水管时一般都要加装滤水器，泥沙、杂物较多时，还要在滤水器外套上滤水筐。,（5,）维护保养,a.,平时应经常检查吸水管的连接是否松动；,b.,每次用完应及时洗刷、凉干；,c.,库存时应放置在板条架上，以便通风，每,3,个月翻动一次；库房温度应在,025,，湿度,80%,以内；,d.,不应与酸碱等化学药品混放,；,e.,有破口及时修理。,2,、水带,2.2,供水器具,消防水带是指把消防泵输出的压力水或其他灭火剂送到火场的软管。,2.2,供水器具,2,分类：,（1,）按材料分,衬里材料：,橡胶、乳胶、涂塑、聚氨脂,编织材料：,合成纤维、棉织、麻织,有衬里彩色水带,天然橡胶衬里水带,合成树脂水带,2.2,供水器具,无衬里水带,（2,）按结构分,衬里水带,（4,）按编制方法分,：平纹、斜纹,（3,）按口径分,50 mm、65 mm、80 mm、90 mm,（5,）按工作压力分,低压水带：,0.8,MPa、1.0MPa、1.3MPa,中压水带：,1.6,MPa、2.5MPa,高压水带：,4.0,MPa,2.3,供水器具,3,、水带的构造,（2,）衬里,：,防渗漏、减少阻力，但不耐压力,（1,）圆筒编织层：,经线：耐磨,纬线：耐压,（3,）外包覆层,4.,水带的使用要求,（1,）水带使用时严禁骤然曲折；,（,2,）不得随意在地面拖拉；,（,3,）防止接触火焰辐射热，特别不要与高 温接触；,（,4,）不要沾染油类和化学物质；,（,5,）登高铺设水带要用水带挂钩；,（,6,）通过道路时应垫上水带护桥；,（,7,）冬季暂停供水时，防止结冰；,（,8,）用后及时刷洗、凉干。,2.2,供水器具,2.2,供水器具,5.,水带的维护保养,（,1,）分类造册编号，专门存放；,（,2,）保持通风，防止阳光照射；,（,3,）水带卷应竖放，每年至少翻动两次，并交换折边一次；,（,4,）水带应有专人管理，经常检查接头是否松动；一旦损坏，及时修补；,（,5,）每次使用要记录使用场所，使用压力，作为分析事故更新废弃的依据。,第二章 消防技术装备,2.1,概述,2,.,2供水器具（吸水器具、水带）,2.3 射水器具（水枪、水炮）,2.4 泡沫器具,2.5 消防泵,2.6 消防车,2.7 通风排烟器具,2.8 个人防护器具,2.9 抢险救援装备,（侦检器具、堵漏器具、破拆器具、救生器具、洗消器具）,2.3,射水器具,射水器具是把水按需要的形状有效地注射到燃烧物上的灭火器具，包括消防水枪、带架水枪和水炮。,2.3,射水器具,1分类,（一）消防水枪,按水流形式分：,直流水枪,喷雾水枪,多用水枪,脉冲水枪,细水雾水枪,工作压力范围分：,低 压水枪,(0.20,MPa-1.6M Pa);,中 压水枪,(1.6,M Pa-2.5M Pa);,高 压 水枪,(2.5,M Pa-4.0,MPa,),2.3,射水器具,2,消防水枪的编号,主参数：喷嘴当量直径,特征代号：,G、H、D、Z、G,组代号：,Z、W、L、D,类代号,Q,（一）消防水枪,2.3,射水器具,2,消防水枪的编号,（一）消防水枪,（1,）直流水枪,a.,用途,适用于远距离扑救一般固体物质火灾、冷却装置、储罐。,b.,结构特点,3,典型水枪简介,1,、喷嘴;2、枪管;3、手柄;4、导流片;5、阀体;6、接口,3,典型水枪简介,c.,性能参数,型号,进水口直径（,mm）,出水口直径（,mm）,工作压力（,MPa,）,射程,（,m）,质量,（,kg）,QZ13,50,13,0.2-0.7,22,QZ16,50,13，16,0.2-0.7,26，32,0.72,QZ19,65,16，19,0.2-0.7,32，36,0.93,水枪的射程、流量与水枪的工作压力有关，压力越大，其射程和流量也就越大，但水枪的反作用力也越大。,d.,直流水枪使用方法,(1),操作直流水枪射水时，考虑反作用力影响。,(2),使用开关水枪时，开关动作应缓慢进行，以免产生水锤现象，造成水带破裂或影响消防员安全。,(3),火场上水枪数量的确定，应根据燃烧物状况和种类及水枪可控制面积及周长来决定。,d.,直流水枪使用方法,(4),直流水枪的有效射程，可根据火灾危险类别、辐射热大小等火场具体情况确定。,扑救,室内火灾,，有效射程不宜小于,7,m、10m、15m；,扑救,室外火灾,，有效射程不宜小于,10,m、15m、17m。,另外，直流水枪的有效射程的增加是有一定限度的，其工作压力不宜超过,0.70,MPa。,（2）,喷雾水枪,a.,用途,喷雾水枪是一种喷射雾状水流的消防水枪。对建筑物室内火灾具有很强的灭火能力。同时，还可用于扑救带电设备火灾、可燃粉尘火灾及部分油品火灾等。,b.,结构特点,离心旋涡式喷雾水枪,机械撞击式喷雾水枪,簧片式喷雾水枪,3,典型水枪简介,c.,技术性能,型号,进水口直径（,mm）,工作压力,（,MPa,）,额定流量,（,l/min）,射程,（,m）,喷射角,（,m）,型式,QW48,65,0.2-0.7,315-900,14,80,离心,QWP50,50,0.35-0.7,360,18,3.5m,簧片式,QWP65,65,0.35-0.7,540,22,4.5m,（2）,喷雾水枪,3,典型水枪简介,雾化角的选择：,利用雾状射流扑救一般火灾时，喷雾角不应过大，以,30,50,为宜。,扑救强酸、强碱及可燃粉尘场所火灾时，应适当扩大雾化角，减少冲击力，防止飞溅事故的发生。,扑救电器火灾时，应有正确的战术和可靠的安全措施。,d、,喷雾水枪使用注意事项,射流喷射方向的选择：,用雾状水扑救液体流淌火灾时，雾状水流应保持一定的俯射角。要按先近后远的顺序沿油面逐渐推进，以免射流在整个燃烧面上快速游移而降低乳化的效果；,扑救气体火灾时，要使雾状射流横向切割火焰根部，以达到切割火焰的效果。当气体压力较高时，应使雾状水流具有一定的斜角,(,即沿火焰根部向火焰区倾斜,),，以减少高速气流的影响。,d、,喷雾水枪使用注意事项,喷雾射流类型的选择：,低压喷雾射流，一般流量较大，射程较远，适用于较大规模火灾扑救。,中压和高压喷雾射流与低压喷雾射流相比，具有操纵方便，机动性强，电绝缘性能好、耗水量低、水利用率高等特点，比较适合于水源缺乏的地区及建筑物内小型火灾。,d、,喷雾水枪使用注意事项,（,3,）多用水枪：,可喷射直流水、雾状水和水幕，几种水流可以相互转换，组合使用，机动性能好，对火场适应性强；,（,4,）脉冲水枪：,用于扑救起火初期、面积,小的,A,、,B,类火灾，交通工具和电气线路、设备火灾等。,4.水枪战斗,性能计算,(1)直流水枪的战术性能参数,：,充实水柱、控制面积、控制周长、控制高度、控制纵深度、反作用力,A、,直流水枪的充实水柱（有效射程）：,从喷嘴起至射流,90%,的水量穿过直径,38,cm,的圆圈止的一段射流长度。,有效射程,有效射程,直流水枪有效射程的计算公式,：,S,K,直流水枪的有效射程，单位为,m；,K,充,充实水柱系数，当水枪喷嘴口径为,13，16，19,时分别取值为,2.6，2.7，2.8；,P,水枪的工作压力，单位为,10,4,Pa。,例题,1,：,19,直流水枪进口工作压力为,1.710,5,Pa,，,确定其有效射程。,S,K,=K,充,P,已知,P=1710,4,Pa,，,K=2.8,=2.8 17,=11.5(m),扑救室内一般火灾，有效射程不宜小于,10m,；,在火灾危险性类别较低、火灾辐射热较小的场合，有效射程不宜小于,7m,；,重要建筑或火灾危险性较大的场合，有效射程不宜小于,15m,；,扑救室外火灾，有效射程不宜小于,10m,，,亦不宜大于,17m,；,在火场较大的场合或扑救和冷却易燃、可燃液体的油罐火灾时，有效射程不应小于,15m,；,扑救油罐火灾时，有效射程不应小于,17m,。,B、,直流水枪控制面积的计算公式,A,枪,=,q,l,/q,A,枪,直流水枪的控制面积，单位为,m,2,；,q,l,直流水枪的流量，单位为,L/s；,q,火场供水强度，单位为,L/s.m,2,。,直流水枪控制面积的计算公式：,A,枪,=,L,枪,h,s,A,枪,直流水枪的控制面积，单位为,m,2,L,枪,直流水枪的控制周长，单位为,m,h,s,直流水枪的控制纵深，单位为,m,直流水枪控制面积的计算公式：,A,枪,=,L,枪,h,s,L,枪,h,s,注：水枪的控制纵深,h,s,一般,取,5,m,例题,2,：,QZ19,水枪，流量为,6.5 L/s,，,供水强度,0.12 L/s.m,2,，,计算其控制面积。,已知,q,l,=6.5 L/s,，,q=0.12 L/s.m,2,A,枪,=,q,l,/q,=6.5/0.12,=54 (m,2,),C、,直流水枪控制周长的计算,L,枪,=,A,枪,/,h,s,L,枪,直流水枪的控制周长，单位为,m,A,枪,直流水枪的控制面积，单位为,m,2,h,s,直流水枪的控制纵深，单位为,m,直流水枪控制周长的计算公式,L,枪,=,q,l,/q,L,枪,直流水枪的控制面积，单位为,m,q,l,直流水枪的流量，单位为,L/s,q,火场供水强度，单位为,L/s.m,例题,3,：,直流水枪的控制面积为,54,m,2,，,控制纵深,5,m,，,计算其控制周长。,已知,A,枪,=54,m,2,，,h,s,=5m,L,枪,=,A,枪,/,h,s,=54/5,=10.8(m),D、,直流水枪控制高度的计算,H=H,0,+S,K,sin,H,直流水枪的控制高度，单位为,m,H,0,直流水枪喷嘴距地面的高度，单位为,m,S,K,直流水枪的有效射程，单位为,m,直流水枪的仰角，单位 ,直流水枪控制高度的计算,H=H,0,+S,K,sin,有效射程,H,H,0,S,K,sin,例题,4,：,QZ19,水枪，充实水柱,17,m,，仰角,45,，,H,0,=0,，计算其控制高度。,已知,H,0,=0,，,S,K,=17,，,=45,H=H,0,+S,K,sin,=0+17sin45,=12,（,m,）,E、,直流水枪的控制纵深,L,枪,h,s,直流水枪的控制纵深,h,S,=5m,F、,直流水枪的反作用力的计算,直流水枪射流产生的后坐力称为水枪的反作用力。,F=2 AP,F,直流水枪的反作用力，单位,N,A,直流水枪的喷嘴面积，单位,cm,2,P,直流水枪的工作压力，单位,10,4,Pa,例题,5,：,QZ19,水枪，工作压力,2010,4,Pa,，计算其反作用力。,已知,P,=,2010,4,Pa,，,喷嘴直径为,19mm,F=2 AP,=2(3.14 )20,4,1.9,2,=113.35(N),4.水枪战斗,性能计算,(,2,),喷雾,水枪的战术性能参数,：,控制面积 控制周长 控制高度 控制纵深,A、,喷雾水枪控制面积的计算,A,枪,=,q,l,/q,A,枪,喷雾水枪的控制面积，单位为,m,2,q,l,喷雾水枪的流量，单位为,L/s,q,火场供水强度，单位为,L/s.m,2,A,枪,=,L,枪,D,枪,L,枪,D,枪,A,枪,喷雾水枪的控制面积，单位为,m,2,L,枪,喷雾水枪的控制周长，单位为,m,D,枪,喷雾水枪的喷雾宽度，单位为,m,B、,喷雾水枪控制周长的计算,L,枪,=,+,D,枪,S,N,180,L,枪,喷雾水枪的控制周长，单位为,m,S,N,喷雾水枪的射程，单位为,m,喷雾水枪的水平摆角，单位为 ,D,枪,喷雾水枪的喷雾宽度，单位为,m,喷雾水枪控制周长的计算,L,枪,S,N,D,枪,2,D,枪,2,L,枪,=,+,D,枪,S,N,180,例题,6,：,QW48,喷雾水枪，额定压力,58.810,4,Pa,，流量,6.83 L/s,，供给强度,0.12 L/s.m,2,，计算其控制面积和控制周长。,已知,P=58.810,4,Pa,，,q=6.83 L/s,，,q,l,=0.12 L/s.m,2,A,枪,=,q,l,/q,=6.83/0.12,=56.9(m,2,),L,枪,=,A,枪,/D,枪,=56.9/5.5,=10.3(m),例题,7,：,QW48,喷雾水枪，额定压力,58.810,4,Pa,，射程,11m,，射流宽度,5.5m,，水平摆角,25,，计算其控制面积和控制周长。,已知,P=,58.810,4,Pa,，,S,N,=11m,，,D=5.5m,，,=25,L,枪,=,+,D,枪,S,N,180,=+5.5,180,3.141125,=10.3(m),A,枪,=L,枪,D,枪,=10.35.5,=56.65(m,2,),C,、喷雾水枪控制高度的计算,H=H,0,+S,N,sin,H,H,0,S,N,sin,S,N,H=H,0,+S,K,sin,直流水枪的 控制高度,QW48,喷雾水枪，额定压力,58.810,4,Pa,，射程,11m,，水枪仰角,45,，,H,0,=0,，计算其控制高度。,H=H,0,+S,N,sin,=0+11 sin 45,=7.8(m),D,、喷雾水枪的控制纵深,hs,=5 m,上节小结,直流水枪的战术性能参数,：,充实水柱、控制面积、控制周长、控制高度、控制纵深度、反作用力,A,枪,=,q,l,/q,A,枪,=L,枪,D,枪,hs,=5 m,F=2 AP,H=H,0,+S,K,sin,L,枪,=A,枪,/,hs,上节小结,喷雾水枪,的战术性能参数,：,控制面积 控制周长 控制高度 控制纵深,A,枪,=,q,l,/q,A,枪,=,L,枪,D,枪,L,枪,=,+,D,枪,S,N,180,H=H,0,+S,N,sin,hs,=5 m,某单层木材加工厂发生火灾，燃烧面积约,300m,2,，,若火场供水强度为,0.2,l/s.m,2,使用,19mm,水枪灭火，有效射程,15m,，,试求每支水枪的控制面积以及需要出几支水枪？,练 习,解：查表知，,19mm,水枪有效射程,15m,时，,q,l,=6.5,l/s,，,q=0.2,l/s.m,2,水枪的控制面积为：,A,枪,=,q,l,/q=6.5/0.2=32.5m,2,需要水枪的数量为：,N=A/A,枪,=300/32.5=9.23,取,10,支,带架水枪流量大、射程远，适合于扑救大面积火灾，使用时通过手动操作可实现俯仰和左右旋转。,2.3,射水器具,目前，,QJ32,型为常用带架水枪。其俯仰角为,20 30,69 30,，水平旋转角度为,360,，出水口径有,25,、,28,、,32,mm,三种规格；当其工作压力为,0.6,MPa,时，其射程分别为,40,、,42,和,45,m,。,（二）带架水枪,A、,应用条件：,1,、消防队员难以接近火点实施射水活动；,2,、当有大风或火场产生上升气流时；,3,、需要采用高压大水量、远射程强力射水流进行灭火活动。,2.3,射水器具,（三）消防水炮,B,、水炮的分类,(1),按操纵形式可分为手动操纵和远距离操纵水炮。,(2),按安装方式可分为固定式、车载式和移动式。,（三）消防水炮,PSY40,、,50,、,PSD40,多功能水炮,C,.,水,炮的战斗性能计算,水炮,流量的计算公式,q,l,=0.00348 d,2,P,q,l,水炮的流量，单位,L/s,d,水炮喷嘴直径，单位,mm,P,水炮的工作压力，单位 10,4,Pa,QJ32,带架水炮，喷嘴口径,32mm,，,工作压力,6010,4,Pa,，,计算水枪的流量。,已知,d=32mm,，,P=6010,4,Pa,q,l,=0.00348 d,2,P,=0.0034832,2,60,=27.6 (L/s),水炮,充实水柱的计算,水炮的,充实水柱指从喷嘴起到射流,90%,的水量穿过直径,125,cm,的圆圈止的一段射流长度。,S,K,=K,S,N,式中：,S,k,是水炮的充实水柱长度，单位,m,K,是水炮充实水柱系数,S,N,是水炮的射程，单位,m,SP40,型固定式水炮，工作压力,10010,4,Pa,，射程,70m,，仰角,45,，计算其充实水柱射程。,S,K,=K,S,N,已知,S,N,=70 m,，,=45,时，,K,=0.74,S,K,=K,S,N,=0.7470,=51.8(m),水炮控制面积的计算公式,A,炮,=,q,l,/q,A,炮,水炮的控制面积，单位为,m,2,q,l,水炮的流量，单位为,L/s,q,火场供水强度，单位为,L/s.m,2,A,枪,=,q,l,/q,QJ32,型带架水炮，工作压力,6010,4,Pa,，流量,27.6 L/s,，计算控制面积。,已知,q,l,=27.6 L/s,q=0.12 L/s.m,2,A,炮,=,q,l,/q,=27.6/0.12,=230(m,2,),水炮控制面积的计算公式,A,炮,=,L,炮,hs,A,炮,水炮的控制面积，单位为,m,2,L,炮,水炮的控制周长，单位为,m,hs,水炮的控制纵深，单位为,m,A,枪,=,L,枪,hs,水炮控制周长的计算公式,L,炮,=,A,炮,/,hs,L,炮,水炮的控制周长，单位为,m,A,炮,水炮的控制面积，单位为,m,2,hs,水炮的控制纵深，单位为,m,水炮的控制纵深,hs,L,炮,hs,=10 m,SP40,型固定式水炮，流量,50 L/s,，控制纵深,10m,，计算控制周长。,L,炮,=A,炮,/,hs,A,炮,=,q,l,/q,已知,q,l,=50 L/s,q=0.12 L/s.m,2,A,炮,=,q,l,/q,=50/0.12,=416.7(m,2,),已知,hs,=10 m,L,炮,=A,炮,/,hs,=416.7/10=41.67(m),水炮控制高度的计算公式,H=H,0,+S,K,sin,H,水炮的控制高度，单位,m,H,0,水炮喷口距地面的高度，单位,m,S,K,水炮的有效射程，单位,m,水炮的仰角，单位 ,SP40,型固定式水炮，工作压力,10010,4,Pa,，仰角,45,充实水柱,51.8m,，水炮位置距地面垂直高度,20m,，计算其控制高度。,H=H,0,+S,K,sin,已知,=45,S,K,=51.8 m,H,0,=20 m,=20+51.8sin 45,=56.6(m),1,、消防技术装备的概念与分类。,2,、直流水枪的技术参数有哪些？其含义是什么？如何计算？,小 结,思 考 题,1,按在消防车上放置的形式不同，吸水管可分为,，,。,2,按制造的材料不同，水带衬里可分为,，,，,，,。,3,水带衬里的作用是,，,。,4,按工作压力分类水带可分为,，,，,。其中高压水带的压力可以达到,。,5,消防部队常用的消防水枪有,，,，,。,多用水枪可以喷射出,，,等射流，喷嘴和枪套还可喷出,。,6,高压喷雾水枪适用于扑救,，,，,等多种场合。,7,脉冲式水枪适合于扑救,，,，,，,等多种场合。,8,直流水枪的工作压力不宜超过,MPa,，,一般在,MPa,之间。,9,利用喷雾水枪扑救一般火灾时，喷雾角以,为宜，扑救粉尘火灾时，喷雾角应适当,以减少冲击力。,
