计算机网络基础 概述02.ppt

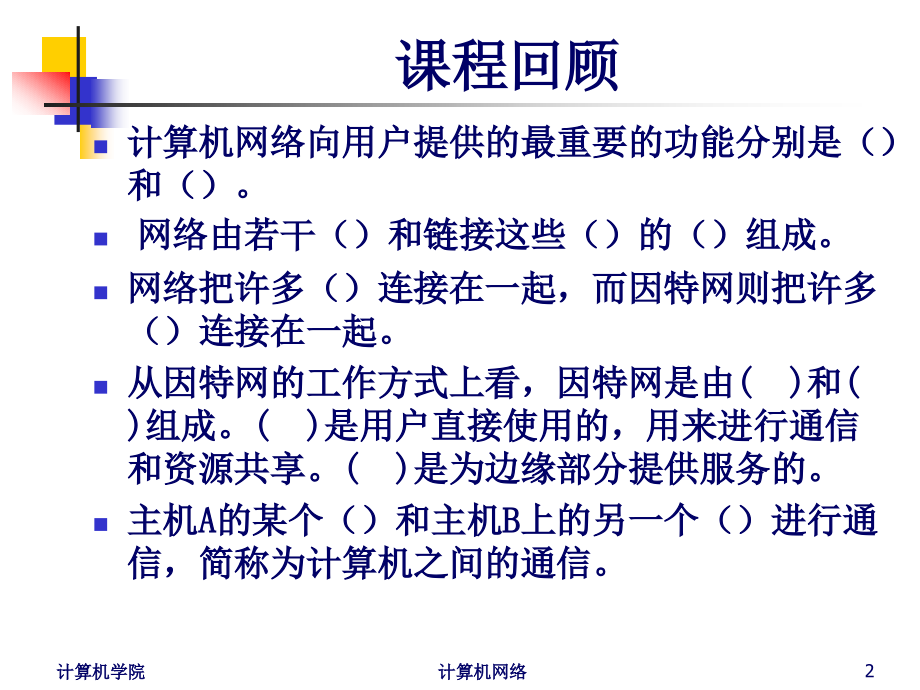

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,计算机学院,计算机网络,*,计算机网络,计算机学院,1,计算机网络,课程回顾,计算机网络向用户提供的最重要的功能分别是（）和（）。,网络由若干（）和链接这些（）的（）组成。,网络把许多（）连接在一起，而因特网则把许多（）连接在一起。,从因特网的工作方式上看，因特网是由,(),和,(),组成。,(),是用户直接使用的，用来进行通信和资源共享。,(),是为边缘部分提供服务的。,主机,A,的某个（）和主机,B,上的另一个（）进行通信，简称为计算机之间的通信。,计算机学院,2,计算机网络,课程回顾,客户,(client),和服务器,(server),都是指通信中所涉及的两个应用（）。,（）是服务的请求方，（）是服务的提供方。,三种交换技术,（）（）（）,。,计算机学院,3,计算机网络,1.5,计算机网络的分类,计算机学院,4,计算机网络,1.5.1,计算机网络的不同定义,最简单的定义：计算机网络是一些互相连接的、自治的计算机的集合。,确切的,定义,：计算机网络就是用通信线路将分布在不同地理位置上的具有独立工作能力的计算机连接起来，并配置相应的网络软件，以实现计算机之间的数据通信和资源共享。,计算机学院,5,计算机网络,1.5.2,几种不同,类别,的网络,1,、不同作用范围的网络,广域网,WAN,(Wide Area Network),：,作用范围几十到几千公里，是因特网的核心，其任务是通过长距离运送主机所发送的数据。,局域网,LAN,(Local Area Network),：作用范围,1,公里左右。,城域网,MAN,(Metropolitan Area Network),：,作用范围一个城市，作用距离,5,到,50,公里，采用以太网技术。,个人区域网,PAN,(Personal Area Network),：,作用范围,10,米左右，用无线技术连接。,计算机学院,6,计算机网络,1.5.2,几种不同,类别,的网络,2.,不同使用者的网络,从网络的使用者进行分类,公用网,(public network),：,指电信公司建造的大型网络，所有愿意按电信公司的规定交纳费用的人都可以使用。也称公众网。,专用网,(private network),：是某个部门为本单位的特殊业务工作需要而建造的网络。,计算机学院,7,计算机网络,1.5.2,几种不同,类别,的网络,3,、用来把用户接入到因特网的网络,接入网,AN(Access Network),，它又称为本地接入网或居民接入网。,由,ISP,提供的接入网只是起到让用户能够与因特网连接的“桥梁”作用。,计算机学院,8,计算机网络,1.6,计算机网络的性能,计算机学院,9,计算机网络,1.6.1,计算机网络的性能指标,1.,速率,比特,（,bit,）是计算机中数据量的单位，也是信息论中使用的信息量的单位。,Bit,来源于,binary digit,，意思是一个“,二进制数字,”，因此一个比特就是二进制数字中的一个,1,或,0,。,速率,即,数据率,(data rate),或,比特率,(bit rate),是计算机网络中最重要的一个性能指标。速率的单位是,b/s,，或,kb/s,Mb/s,Gb/s,等（,1K=1000b,）,计算机学院,10,计算机网络,1.6.1,计算机网络的性能指标,1.,速率,网络技术中的速率是指连接在计算机网络上的主机在数字信道上传送数据的速率,。,速率往往是指,额定速率,或,标称速率,。,计算机学院,11,计算机网络,1.6.1,计算机网络的性能指标,2.,带宽,“,带宽,”,(bandwidth),本来是指信号具有的频带宽度，单位是赫（或千赫、兆赫、吉赫等）。表示通信线路允许通过的信号频带范围就称为线路的带宽。,信号的带宽是指该信号所包含的各种不同频率成分所占据的频率范围。,现在“带宽”是数字信道所能传送的“,最高数据率,”的同义语，单位是“比特每秒”，或,b/s,(bit/s),。,计算机学院,12,计算机网络,1.6.1,计算机网络的性能指标,在计算机网络中，带宽用来表示网络的通信线路所能传送数据的能力，因此网络带宽表示在单位时间内从网络中的某一点到另一点所能通过的“最高数据率”。,计算机学院,13,计算机网络,1.6.1,计算机网络的性能指标,常用的带宽单位,常用的带宽单位是,千比每秒，即,kb/s,（,10,3,b/s,）,兆比每秒，即,Mb/s,（,10,6,b/s,）,吉比每秒，即,Gb/s,（,10,9,b/s,）,太比每秒，即,Tb/s,（,10,12,b/s,）,请注意：在计算机界，,K=2,10,=1024,M=2,20,G=2,30,T=2,40,。,比特在计算机网络的线路上如何表现的呢？,计算机学院,14,计算机网络,1.6.1,计算机网络的性能指标,数字信号流随时间的变化,在,时间轴上,信号的宽度随带宽的增大而变窄。,每,秒,10,6,个比特,时间,1,0 1,0,1 1,1,s,带宽为,1 Mb/s,时间,每,秒,4,10,6,个比特,0.25,s,带宽为,4 Mb/s,计算机学院,15,计算机网络,1.6.1,计算机网络的性能指标,3.,吞吐量,吞吐量,(throughput),表示在单位时间内通过某个网络（或信道、接口）的数据量。,吞吐量更经常地用于对现实世界中的网络的一种测量，以便知道实际上到底有多少数据量能够通过网络。,吞吐量受网络的带宽或网络的额定速率的限制。,对,100Mb/s,的以太网，其吞吐量可能只有,70Mb/s,。,计算机学院,16,计算机网络,1.6.1,计算机网络的性能指标,4.,时延,(delay,或,latency),时延,是指数据（一个报文或分组，甚至比特）从网络（或链路）的一端传送到另一端所需的时间。,(1),发送时延,是主机或路由器发送数据帧所需要的时间，也就是从发送数据帧的第一个比特算起，到该帧的最后一个比特发送完毕所需的时间。也叫,传输时延,。,发送时延,=,数据块长度（,比特,）,信道带宽（,比特,/,秒,）,计算机学院,17,计算机网络,1.6.1,计算机网络的性能指标,(2),传播时延,电磁波在信道中传播一定的距离需要花费的时间。,信号的,传输速率,（即发送速率）和信号在信道上的,传播速率,是完全不同的概念。,传播时延,=,信道长度（,米,）,信号在信道上的传播速率（,米,/,秒,）,计算机学院,18,计算机网络,1.6.1,计算机网络的性能指标,(3),处理时延,交换结点为存储转发而进行一些必要的处理所花费的时间。,(4),排队时延,结点缓存队列中分组排队所经历的时延。,排队时延的长短往往取决于网络中,当时的通信量,。,计算机学院,19,计算机网络,1.6.1,计算机网络的性能指标,数据经历的,总时延,就是,发送时延,、,传播时延,、,处理时延,和,排队时延,之和：,总时延,=,发送时延,+,传播时延,+,处理时延,+,排队,时延,计算机学院,20,计算机网络,1.6.1,计算机网络的性能指标,1 0 1 1 0 0 1,发送器,队列,在链路上产生,传播时延,结点,B,结点,A,在发送器产生传输时延,(,即发送时延,),在结点,A,中产生,处理时延和排队时延,数据,从结点,A,向结点,B,发送数据,链路,四种时延所产生的地方,计算机学院,21,计算机网络,1.6.1,计算机网络的性能指标,需要明确的概念,对于高速网络链路，我们提高的仅仅是数据的,发送速率,而不是比特在链路上的,传播速率,。,提高数据的发送速率，减小的是数据的发送时延。,数据的发送速率的单位是每秒发送多少个比特，是指某个点或某个接口上的发送速率。,传播速率的单位是每秒传播多少公里，是指传输线路上比特的传播速率。,计算机学院,22,计算机网络,1.6.1,计算机网络的性能指标,（传播）时延,链路,带宽,时延带宽积,=,传播时延,带宽,链路的时延带宽积又称为以,比特,为单位的链路长度。,时延带宽积,5.,时延带宽积,计算机学院,23,计算机网络,1.6.1,计算机网络的性能指标,6.,往返时间,往返时间,表示从发送方发送数据开始，到发送方收到来自接收方的确认（接收方收到数据后便立即发送确认）所经历的时间。,往返时间与所发送的分组长度有关。发送的数据块越长，往返时间就越多。,往返时间带宽积的意义就是当发送方连续发送数据时，即使能够及时收到对方的确认，但已经将许多比特发送到链路上了。,计算机学院,24,计算机网络,1.6.1,计算机网络的性能指标,7.,利用率,信道利用率,指出某信道有百分之几的时间是被利用的（有数据通过）。完全空闲的信道的利用率是零。,网络利用率,则是全网络的信道利用率的加权平均值。,信道利用率并非越高越好。,计算机学院,25,计算机网络,1.6.1,计算机网络的性能指标,时延与网络利用率的关系,根据排队论的理论，当某信道的利用率增大时，该信道引起的时延也就迅速增加。,若令,D,0,表示网络空闲时的时延，,D,表示网络当前的时延，则在适当的假定条件下，可以用下面的简单公式表示,D,和,D,0,之间的关系：,U,是网络的利用率，数值在,0,到,1,之间。,计算机学院,26,计算机网络,时延,D,利用率,U,1,0,D,0,时延,急剧,增大,计算机学院,27,计算机网络,1.6.2,计算机网络的非性能特征,1,、费用：一般来说，网络的速率越高，价格也越高。,2,、质量：取决于构件的质量和组网的形式。,3,、标准化：采用国际标准，可以提高互操作性，易于升级、维修和技术支持。,4,、可靠性：速率越高，就要用更大的花费来保证可靠性。,5,、可扩展性和可升级性,6,、易于管理和维护,计算机学院,28,计算机网络,1.7,计算机网络的体系结构,计算机学院,29,计算机网络,邮局邮信的实例,计算机学院,30,计算机网络,邮局邮信的实例,通信双方要遵守相同的协议，即使用相同的语言等。,双方要遵守相同的语法，即格式等。,双方要遵守相同的语义，即语言等。,双方要遵守相同的时序，即先投递到信筒中，等等。,计算机学院,31,计算机网络,邮局邮信的实例,计算机学院,32,计算机网络,1.7.1,计算机网络体系结构的形成,相互通信的两个计算机系统必须,高度协调工作,才行，而这种“协调”是相当复杂的。,“,分层,”可将庞大而复杂的问题，转化为若干较小的局部问题，而这些较小的局部问题就比较易于研究和处理。,计算机学院,33,计算机网络,关于,开放系统互连参考模型,OSI/RM,只要遵循,OSI,标准，一个系统就可以和位于世界上任何地方的、也遵循这同一标准的其他任何系统进行通信。,在市场化方面,OSI,却失败了。,OSI,的专家们在完成,OSI,标准时没有商业驱动力；,OSI,的协议实现起来过分复杂，且运行效率很低；,OSI,标准的制定周期太长，因而使得按,OSI,标准生产的设备无法及时进入市场；,OSI,的层次划分不太合理，有些功能在多个层次中重复出现。,计算机学院,34,计算机网络,两种标准,法律上的国际标准,OSI,并没有得到市场的认可。,非国际标准,TCP/IP,现在获得了最广泛的应用。,TCP/IP,常被称为,事实上的,国际标准,。,计算机学院,35,计算机网络,1.7.2,协议与划分层次,计算机网络中的数据交换必须遵守事先约定好的规则。,这些规则明确规定了所交换的数据的格式以及有关的同步问题（同步含有时序的意思）。,网络协议,(network protocol),，简称为,协议，,是,为进行网络中的数据交换而建立的规则、标准或约定。,计算机学院,36,计算机网络,网络协议的组成要素,语法,数据与控制信息的结构或格式。,语义,需要发出何种控制信息，完成何种动作以及做出何种响应。,同步,事件实现顺序的详细说明。,计算机学院,37,计算机网络,划分层次的概念举例,主机,1,向主机,2,通过网络发送文件。可以将要做的工作进行如下的划分。,第一类工作与传送文件直接有关。,确信对方已做好接收和存储文件的准备。,双方协调好一致的文件格式。,两个主机将,文件传送模块,作为最高的一层。剩下的工作由下面的模块负责。,计算机学院,38,计算机网络,两个主机交换文件,文件传送模块,主机,1,主机,2,文件传送模块,只看这两个文件传送模块好像文件及文件传送命令是按照水平方向的虚线传送的,把文件交给下层模块,进行发送,把收到的文件交给,上层模块,计算机学院,39,计算机网络,再设计一个通信服务模块,文件传送模块,主机,1,主机,2,文件传送模块,只看这两个通信服务模块好像可直接把文件可靠地传送到对方,把文件交给下层模块,进行发送,把收到的文件交给,上层模块,通信服务模块,通信服务模块,计算机学院,40,计算机网络,再设计一个网络接入模块,文件传送模块,主机,1,主机,2,文件传送模块,通信服务模块,通信服务模块,网络接入模块,网络接入模块,通信网络,网络,接口,网络,接口,网络接入模块负责做与网络接口细节有关的工作,例如，规定传输的帧格式，帧的最大长度等。,计算机学院,41,计算机网络,协议分层的好处,各层之间是独立的。,灵活性好。,结构上可分割开。,易于实现和维护。,能促进标准化工作。,计算机学院,42,计算机网络,层数多少要适当,若层数太少，就会使每一层的协议太复杂。,层数太多又会在描述和综合各层功能的系统工程任务时遇到较多的困难。,各层要完成的功能,（可以只包括一种，也可以包括多种）,差错控制,流量控制,分段和重装,复用和分用,连接建立和释放,计算机学院,43,计算机网络,计算机网络的体系结构,计算机网络的体系结构,(architecture),是计算机网络的各层及其协议的集合,。,体系结构就是这个计算机网络及其部件所应完成的功能的,精确定义,。,实现,(implementation),是遵循这种体系结构的前提下用何种硬件或软件完成这些功能的问题。,体系结构是抽象的，而实现则是具体的，是真正在运行的计算机硬件和软件。,计算机学院,44,计算机网络,1.7.3,具有五层协议的体系结构,TCP/IP,是四层的体系结构：应用层、运输层、网际层和网络接口层,。,但最下面的网络接口层并没有具体内容。,因此往往采取折中的办法，即综合,OSI,和,TCP/IP,的优点，采用一种只有五层协议的体系结构。,计算机学院,45,计算机网络,五层协议的体系结构,应用层,(application layer),运输层,(transport layer),网络层,(network layer),数据链路层,(data link layer),物理层,(physical layer),数据链路层,5,应用层,4,运输层,3,网络层,2,数据链路层,1,物理层,计算机学院,46,计算机网络,三种体系结构的对比,数据链路层,5,应用层,4,运输层,3,网络层,2,数据链路层,1,物理层,应用层,运输层,网络层,表示层,会话层,数据链路层,物理层,7,6,5,4,3,2,1,OSI,的体系结构,应用层,网络接口层,网际层,IP,(,各种应用层协议如,TELNET,FTP,SMTP,等,),运输层,(TCP,或,UDP),TCP/IP,的体系结构,五层协议体系结构,计算机学院,47,计算机网络,五层协议体系结构各层的,作用,应用层：直接为用户的应用进程提供服务。,运输层：负责为两个主机中进程之间的通信提供服务。,复用：多个应用进程可同时使用下面运输层的服务。,分用：运输层把收到的信息分别交付给上面应用层中对应的进程。,传输控制协议,TCP,：面向连接的，数据传输的单位是报文段，能提供可靠的交付。,用户数据报协议,UDP,：无连接的，数据传输的单位是用户数据报，不保证可靠的交付，只能提供“尽最大努力交付”。,计算机学院,48,计算机网络,五层协议体系结构各层的,作用,网络层：负责为分组交换网上的不同主机提供通信服务。,把运输层产生的报文段或用户数据报封装成分组或包进行传送。,选择合适的路由。,数据链路层：将网络层交下来的,IP,数据报组装成,帧，在两个相邻结点之间的链路上“透明”地传送帧中的数据,透明：某一个实际存在的事物看起来却好象不存在一样,。,物理层：透明地传送比特流。,计算机学院,49,计算机网络,主机,1,向主机,2,发送数据,5,4,3,2,1,5,4,3,2,1,主机,1,AP,2,AP,1,主机,2,应用进程数据先传送到应用层,加上应用层首部，成为应用层,PDU,计算机学院,50,计算机网络,主机,1,向主机,2,发送数据,5,4,3,2,1,5,4,3,2,1,主机,1,AP,2,AP,1,主机,2,应用层,PDU,再传送到运输层,加上运输层首部，成为运输层报文,计算机学院,51,计算机网络,主机,1,向主机,2,发送数据,5,4,3,2,1,5,4,3,2,1,主机,1,AP,2,AP,1,主机,2,运输层报文再传送到网络层,加上网络层首部，成为,IP,数据报（或分组）,计算机学院,52,计算机网络,主机,1,向主机,2,发送数据,5,4,3,2,1,5,4,3,2,1,主机,1,AP,2,AP,1,主机,2,IP,数据报再传送到数据链路层,加上链路层首部和尾部，成为数据链路层帧,计算机学院,53,计算机网络,主机,1,向主机,2,发送数据,5,4,3,2,1,5,4,3,2,1,主机,1,AP,2,AP,1,主机,2,数据链路层帧再传送到物理层,最下面的物理层把比特流传送到物理媒体,计算机学院,54,计算机网络,主机,1,向主机,2,发送数据,应用层,(application layer),5,4,3,2,1,5,4,3,2,1,物理传输媒体,主机,1,AP,2,AP,1,电信号（或光信号）在物理媒体中传播,从发送端物理层传送到接收端物理层,主机,2,计算机学院,55,计算机网络,主机,1,向主机,2,发送数据,5,4,3,2,1,5,4,3,2,1,主机,1,AP,2,AP,1,主机,2,物理层接收到比特流，上交给数据链路层,计算机学院,56,计算机网络,主机,1,向主机,2,发送数据,5,4,3,2,1,5,4,3,2,1,主机,1,AP,2,AP,1,主机,2,数据链路层剥去帧首部和帧尾部,取出数据部分，上交给网络层,计算机学院,57,计算机网络,主机,1,向主机,2,发送数据,5,4,3,2,1,5,4,3,2,1,主机,1,AP,2,AP,1,主机,2,网络层剥去首部，取出数据部分,上交给运输层,计算机学院,58,计算机网络,主机,1,向主机,2,发送数据,5,4,3,2,1,5,4,3,2,1,主机,1,AP,2,AP,1,主机,2,运输层剥去首部，取出数据部分,上交给应用层,计算机学院,59,计算机网络,主机,1,向主机,2,发送数据,5,4,3,2,1,5,4,3,2,1,主机,1,AP,2,AP,1,主机,2,应用层剥去首部，取出应用程序数据,上交给应用进程,计算机学院,60,计算机网络,主机,1,向主机,2,发送数据,5,4,3,2,1,5,4,3,2,1,主机,1,AP,2,AP,1,主机,2,我收到了,AP,1,发来的,应用程序数据！,计算机学院,61,计算机网络,主机,1,向主机,2,发送数据,5,4,3,2,1,5,4,3,2,1,主机,1,AP,2,AP,1,主机,2,应 用 程 序 数 据,应用层首部,H,5,10100110100101,比 特 流,110101110101,注意观察加入或剥去首部（尾部）的层次,应 用 程 序 数 据,H,5,应 用 程 序 数 据,H,4,H,5,应 用 程 序 数 据,H,3,H,4,H,5,应 用 程 序 数 据,H,4,运输层首部,H,3,网络层首部,H,2,链路层,首部,T,2,链路层,尾部,计算机学院,62,计算机网络,主机,1,向主机,2,发送数据,5,4,3,2,1,5,4,3,2,1,主机,1,AP,2,AP,1,主机,2,10100110100101,比 特 流,110101110101,计算机,2,的物理层收到比特流后,交给数据链路层,H,2,T,2,H,3,H,4,H,5,应 用 程 序 数 据,计算机学院,63,计算机网络,H,3,H,4,H,5,应 用 程 序 数 据,主机,1,向主机,2,发送数据,5,4,3,2,1,5,4,3,2,1,主机,1,AP,2,AP,1,主机,2,数据链路层剥去帧首部和帧尾部后,把帧的数据部分交给网络层,H,2,T,2,H,3,H,4,H,5,应 用 程 序 数 据,计算机学院,64,计算机网络,H,4,H,5,应 用 程 序 数 据,H,3,H,4,H,5,应 用 程 序 数 据,主机,1,向主机,2,发送数据,5,4,3,2,1,5,4,3,2,1,主机,1,AP,2,AP,1,主机,2,网络层剥去分组首部后,把分组的数据部分交给运输层,计算机学院,65,计算机网络,H,5,应 用 程 序 数 据,H,4,H,5,应 用 程 序 数 据,主机,1,向主机,2,发送数据,5,4,3,2,1,5,4,3,2,1,主机,1,AP,2,AP,1,主机,2,运输层剥去报文首部后,把报文的数据部分交给应用层,计算机学院,66,计算机网络,应 用 程 序 数 据,H,5,应 用 程 序 数 据,主机,1,向主机,2,发送数据,5,4,3,2,1,5,4,3,2,1,主机,1,AP,2,AP,1,主机,2,应用层剥去应用层,PDU,首部后,把应用程序数据交给应用进程,计算机学院,67,计算机网络,主机,1,向主机,2,发送数据,5,4,3,2,1,5,4,3,2,1,主机,1,AP,2,AP,1,主机,2,我收到了,AP,1,发来的,应用程序数据！,计算机学院,68,计算机网络,1.7.4,实体、协议、服务和服务访问点,实体,(entity),表示任何可发送或接收信息的硬件或软件进程。,协议是控制,两个对等实体,进行通信的规则的集合。,在协议的控制下，两个对等实体间的通信使得本层能够,向上一层提供服务,。,要实现本层协议，还需要使用,下层,所提供的服务。,计算机学院,69,计算机网络,实体、协议、服务和服务访问点（续）,本层的服务用户只能看见服务而无法看见下面的协议。,下面的协议对上面的服务用户是,透明,的。,协议是“,水平的,”，即协议是控制对等实体之间通信的规则。,服务是“,垂直的,”，即服务是由下层向上层通过层间接口提供的。,同一系统相邻两层的实体进行交互的地方，称为,服务访问点,SAP,(Service Access Point),。,计算机学院,70,计算机网络,实体、协议、服务和服务访问点（续）,协议,(n+1),SAP,SAP,交换原语,交换原语,实体,(n+1),服务提供者,第,n,层,第,n+1,层,实体,(n+1),服务用户,实体,(n),实体,(n),协议,(n),计算机学院,71,计算机网络,协议很复杂,协议必须把所有,不利的条件,事先都估计到，而,不能假定,一切都是正常的和非常理想的。,看一个计算机网络协议是否正确，不能光看在正常情况下是否正确，而且还必须非常仔细地检查这个协议,能否应付各种异常情况,。,因此，设计一个协议是相当复杂的。,计算机学院,72,计算机网络,著名的协议举例,【,例,1-1,】,占据东、西两个山顶的蓝军,1,和蓝军,2,与驻扎在山谷的白军作战。其力量对比是：单独的蓝军,1,或蓝军,2,打不过白军，但蓝军,1,和蓝军,2,协同作战则可战胜白军。现蓝军,1,拟于次日正午向白军发起攻击。于是用计算机发送电文给蓝军,2,。但通信线路很不好，电文出错或丢失的可能性较大（没有电话可使用）。因此要求收到电文的友军必须送回一个确认电文。但此确认电文也可能出错或丢失。试问能否设计出一种协议使得蓝军,1,和蓝军,2,能够实现协同作战因而一定（即,100%,而不是,99.999%,）取得胜利？,计算机学院,73,计算机网络,明日正午进攻，如何？,同意,收到“同意”,收到,：,收到“同意”,这样的协议无法实现！,计算机学院,74,计算机网络,结论,这样无限循环下去，两边的蓝军都始终无法确定自己最后发出的电文对方是否已经收到。,没有一种协议能够使蓝军,100%,获胜。,看起来很简单的协议，设计起来要考虑很多非常复杂的事情。,计算机学院,75,计算机网络,1.7.5 TCP/IP,的体系结构,应用层,运输层,网际层,网络,接口层,主机,A,主机,B,路由器,网络,2,网络,1,应用层,运输层,网际层,网络,接口层,网际层,网络,接口层,4,3,2,1,路由器在转发分组时最高只用到网络层,而没有使用运输层和应用层。,计算机学院,76,计算机网络,沙漏计时器形状的,TCP/IP,协议族,HTTP,SMTP,DNS,FTP,TCP,UDP,IP,网际层,网络接口层,运输层,应用层,网络接口,1,网络接口,2,网络接口,3,Everything over IP,IP,可为各式各样的应用程序提供服务,IP over Everything,IP,可应用到各式各样的网络上,计算机学院,77,计算机网络,【,例,1-2】,客户进程和服务器进程使用,TCP/IP,协议进行通信,数据链路层,物理层,运输层,网络层,数据链路层,物理层,运输层,网络层,客户发起连接建立请求,服务器接受连接建立请求,应用层,应用层,因特网,客户,服务器,以后就逐级使用下层,提供的服务,(,使用,TCP,和,IP,）,计算机学院,78,计算机网络,功能较强的计算机可同时运行多个服务器进程,数据链路层,物理层,运输层,网络层,应用层,计算机,3,服务器,1,服务器,2,数据链路层,物理层,运输层,网络层,应用层,计算机,1,客户,1,数据链路层,物理层,运输层,网络层,应用层,计算机,2,客户,2,因特网,计算机学院,79,计算机网络,1,、计算机网络的定义,2,、计算机网络的分类,3,、计算机网络的性能指标（速率、带宽、吞吐量、时延、时延带宽积、往返时间、利用率）,4,、,OSI/RM,、,TCP/IP,、五层协议的体系结构及功能,5,、网络协议及其组成要素，协议分层的好处，每层需要完成的功能,6,、计算机网络的体系结构,7,、实体、协议、服务和服务访问点,课程总结,计算机学院,80,计算机网络,第,3,集预告,物理层的基本概念，四个特性：机械特性、电气特性、功能特性、过程特性。,串行传输与并行传输,从通信的双方信息交互的方式看，有三种基本方式：单向通信、双向交替通信、双向同时通信。,与计算机网络有关的几个术语。,信道的极限容量,计算机学院,81,计算机网络,我现在的成就是前些年努力的结果；,我现在的努力程度将决定我未来能取得多大的成就。,寄 语,计算机学院,82,计算机网络,
