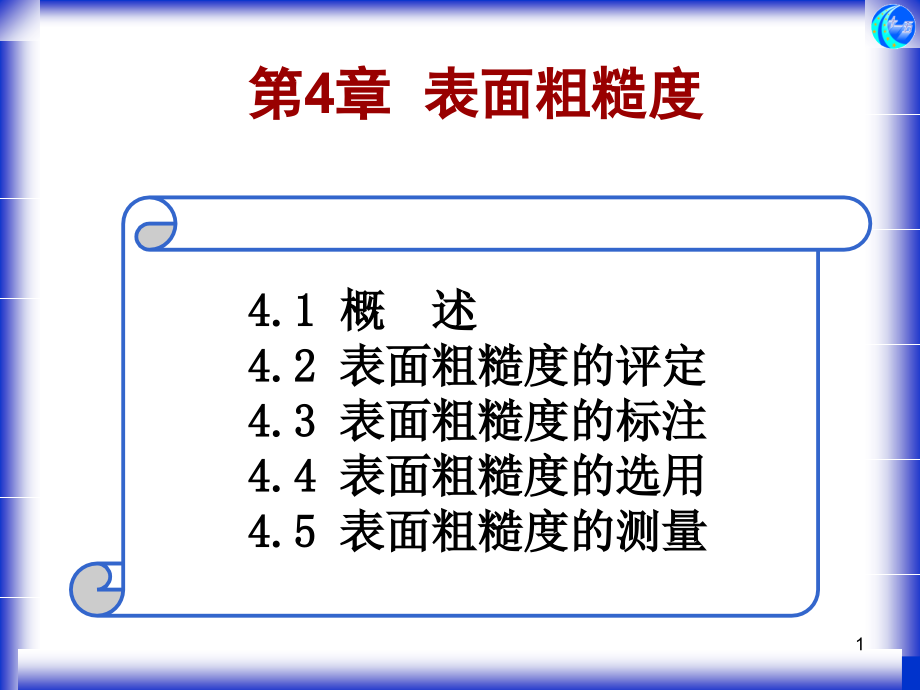

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,4,章 表面粗糙度,4.1,概 述,4.2,表面粗糙度的评定,4.3,表面粗糙度的标注,4.4,表面粗糙度的选用,4.5,表面粗糙度的测量,1,4.1,概 述,4.1.1,表面粗糙度的定义,在机械加工过程中，由于刀具或砂轮切削后遗留的刀痕等原因，造成零件表面的凹凸不平，形成微观几何形状误差的较小间距的峰谷，称为表面粗糙度。,2,4.1.2,表面粗糙度对机械零件使用性能的影响,1,对耐磨性的影响,2,对配合性质的影响,3,对抗疲劳强度的影响,4,对接触刚度的影响,5,对抗腐蚀性的影响,6.,对其它性能的影响,3,4.2,表面粗糙度的评定,4.2.1,基本术语,1,轮廓滤波器,把轮廓分成长波和短波成分的滤波器。,2,传输带,传输带是两个定义的滤波器之间的波长,范围，例如可表示为：,0.00025-0.8,。,4,4.2.1,基本术语,3,取样长度（,lr,）,测量表面粗糙度时所规定的一段基准线长度,。,4,评定长度（,ln,）,测量和评定时所规定的一段最小长度称为评定长度（,ln,）。,5,4.2.1,基本术语,5,轮廓中线,(m),(1),轮廓最小二乘中线 即 为最小时的线,(2),轮廓算术平均中线,即,时的线,6,1.,幅度参数（高度参数）,（,1,）,评定轮廓的算术平均偏差,Ra,：,在一个取样长度内纵坐标值,Z(x,),绝对值的算术平均值，如图,4.4,所示，用,Ra,表示。,即,4.2.2,表面粗糙度的评定参数,7,4.2.2,表面粗糙度的评定参数,(2),轮廓的最大高度,Rz,：,在一个取样长度内，最大轮廓峰高,Zp,和最大轮廓谷深,Zv,之和的高度，如图,4.5,所示，用,Rz,表示。即,Rz,=,Zp+Zv,8,4.2.2,表面粗糙度的评定参数,2,间距参数,轮廓单元的平均宽度,RSm,：在一个取样长度内轮廓单元宽度,Xs,的平均值，如图,4.5,所示，用,RSm,表示。即,9,4.2.2,表面粗糙度的评定参数,3,混合参数,(,形状参数,),轮廓的支承长度率,Rmr(c,),：在给定水平位置,C,上轮廓的实体材料长度材,Ml(c,),与评定长度的比率，如图,4.7,所示，用,Rmr(c,),表示，即,10,4.2.3,评定参数的数值规定,11,4.2.3,评定参数的数值规定,12,4.3,表面粗糙度的标注,a,传输带或取样长度,(,单位为,m m),粗糙度参数代号及其数值,(,第一个表面结构要求，单位为,m),；,b,粗糙度参数代号及其数值,(,第二个表面结构要求,),；,c,加工要求、镀覆、涂覆、表面处理或其它说明等；,d,加工纹理方向符号；,e,加工余量,(,单位为,mm),；,13,表面粗糙度的标注示例,14,表面粗糙度的标注示例,15,表面粗糙度附加参数的标注,表,面粗糙度的间距参数和混合特性参数为附加参数，图,4.9a,为,RSm,上限值的标注示例；图,4.9b,为,RSm,最大值的标注示例；图,4.9c,为,Rmr(c,),的标注示例，表示水平截距,C,在,Rz,的,50,位置上，,Rmr(c,),为,70,，此时,Rmr(c,),为下限值；图,4.9d,为,Rmr(c,),最小值的标注示例。,16,表面粗糙度其他项目的标注,取样长度若按标准规定的默认值，且评定长度为,5,个取样长度，在图样上可以省略标注；若选用非标准值或评定长度不为,5,个取样长度，则应在相应位置标注取样长度的值（如表,4.7,）或取样长度的个数（如图,4.10a,表示评定长度为,3,个取样长度）。,若某表面的粗糙度要求由指定的加工方法（如铣削）获得时，可用文字标注在图,4.8,规定之处，见图,4.10b,。,若需要标注加工余量（设加工总余量为,7 mm,），应将其标注在图,4.8,规定之处，见图,4.10c,。,17,加工纹理方向的符号,18,4.4,表面粗糙度的选用,4.4.1,评定参数的选用,一般情况下可以从幅度参数,Ra,和,Rz,中任选,一个,但在常用值范围内,(Ra,为,0.025-6.3m),优先选用,Ra,。,对附加评定参数,RSm,和,Rmr(c,),，一般不能作为独立参数选，只有少数零件的重要表面且有特殊使用要求时才附加选用。,19,4.4,表面粗糙度的选用,4.4.2,评定参数值的选用,(1),同一零件上，工作表面的,Ra,或,Rz,值比非工,作表面小。,(2),摩擦表面,Ra,或,Rz,值比非摩擦表面小。,(3),运动速度高、单位面积压力大,以及受变,应力作用的重要零件的圆角沟槽的表面粗,糙度要求应较高。,(4),配合性质要求高的配合表面，表面粗糙度,值应较小。,20,4.5,表面粗糙度的测量,1.,比较法,2.,光切法,3.,针描法,21,4.5,表面粗糙度的测量,4.,干涉法,5,激光反射法,6.,三维几何表面测量,22,习题,4,4.1,表面粗糙度评定参数,Ra,和,Rz,的含义是什么？,4.2,轮廓中线的含义和作用是什么？为什么规定了取样长度还要规定评定长度？两者之间有什么关系,?,4.3,表面粗糙度的图样标注中，什么情况注出评定参数的上限值、下限值？什么情况要注出最大值、最小值？上限值和下限值与最大值和最小值如何标注？,23,习题,4.5,解释下图中标注的各表面粗糙度要求的含义,24,
