辊压机系统工艺培训.ppt

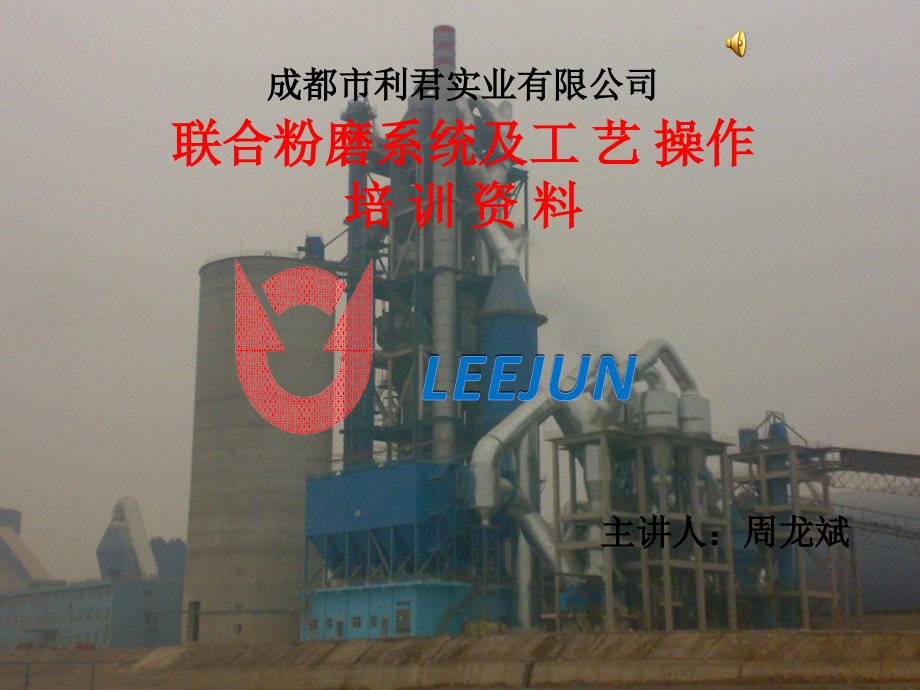

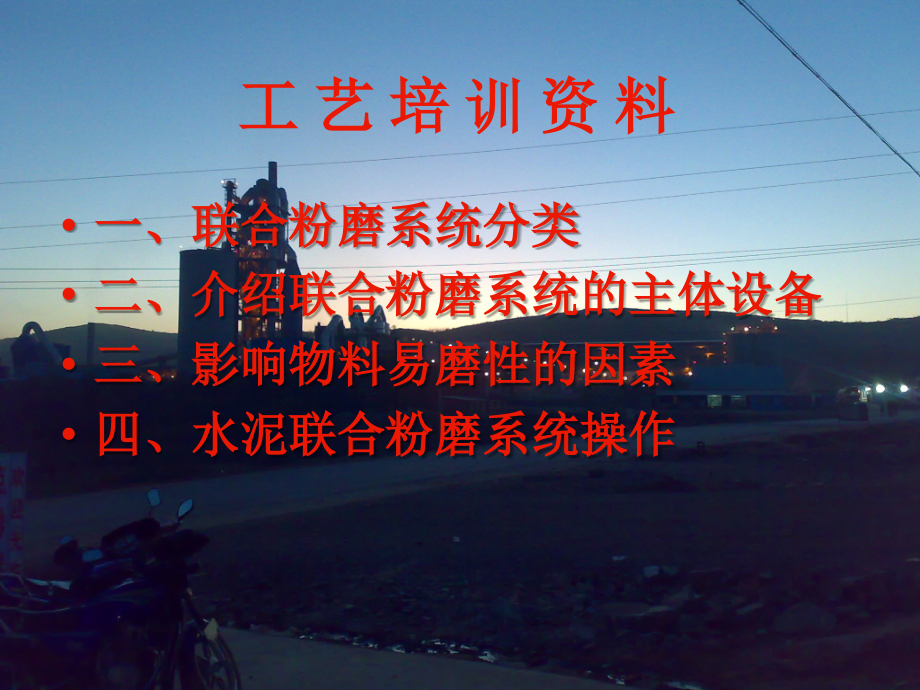

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,联合粉磨系统及工 艺 操作,培 训 资 料,主讲人：周龙斌,LEEJUN,成都市利君实业有限公司,工 艺 培 训 资 料,一、联合粉磨系统分类,二、介绍联合粉磨系统的主体设备,三、影响物料易磨性的因素,四、水泥联合粉磨系统操作,一、联合粉磨系统的分类,开流联合粉磨系统,圈流联合粉磨系统,A、,单风机圈流磨,B、,双风机圈流粉磨,二、介绍联合粉磨系统的主机设备,1，,辊压机的介绍,挤压原理：两辊系做慢速运动，要粉碎物料沿辊子宽度连续而均匀地喂料，于辊子间隙颗粒在,2A,处先进行挤压，然后进入,A,内时,P,压力不断增大，直到最小间缝,G,处达到最大压力,P,MAX，,受到压力的,G,料层不断下降，密度增大，,G,料受到各方的挤压，使,G,料发生应变，出现粉碎微裂纹，这就是,“,料床粉碎,”,A，,满料密实阶段,当,G,料在重力与拉力组合作用下，各颗粒因受压相互摩擦，当在拉入角在,56,度时，随辊子转动，应力增大，两辊间隙越来越小，颗料之间已由点接触变为面接触,B，,层压粉碎阶段,当密实的颗粒群继续向两辊的最小间隙前进时，由颗粒料就成了料层，颗粒会重新排列组合，在作用与反作用下，应力升高到物料的压碎极限时，颗粒会产生大量的微裂纹,结团排料阶段,颗粒结成为料层挤压到两辊最小间隙时，料层密度最高，有时甚至达到,85%,以上，于是产生结团，这就是所谓的料饼。,通过量计算：,M=LXSXVXPX3600,P-,料饼密度,L-,辊压宽度,S-,辊间间隙,V-,辊子的圆周速度,CLF,辊压机优劣,采用大辊径、小宽度（,D/W2.5）,主要优点,A，,比较容易咬住物料，,B，,压力分布均匀,C，,压辊运行平稳,主要缺点：,A，,宽度小，边缘效应明显，料饼中有可能夹杂较大颗粒。,B，,整机重量大。,其它辊压机优劣,KHD,辊压机采用小直径、大宽度（,D/W=12.5）,KHD,辊压机优点是边缘效应小、整机重量较轻，,KHD,辊压机缺点是对料度比较敏感，出料粒和稳定性差一些,FULLER,公司辊压机，其辊直径、宽度,D/W=0.81.4,2，,磨机系统,技术参数：,磨机额定功率,装球量,衬板形式和种类,隔仓板的开孔率,蓖缝的宽度,3，O-SEPA,选粉机,选粉机原理：,出磨物料,提升机,喂料口,撒料盘,进入选粉区,一、二次配风,在重力与向心力作用下,合格物料进收尘器,不合格返回磨机继续粉磨,影响料易磨性的因素,1，,熟料的化学组成,2，,入辊压机的物料水分,3，,入辊压机的物料温度,四，水泥联合粉磨系统操作,1，,开、停机顺序,（1）,闭路磨系统,开机顺序：水泥库输送组,水泥库提升机,成品输送斜槽,主排风机与收尘器,涡沦选粉机输送斜槽,出磨提升机斜槽,磨尾收尘器及其风机,旋风筒下输送设备,循环风机,V,X,选粉机输送皮带,辊压机下部提升机,辊压机,喂料斗提,磨机,皮带秆,气动阀投料,停机顺序：与开机顺序相反,（,2）,开路磨系统,开机顺序：水泥库输送组,水泥库提升机,出磨提升及出料输送斜槽,出磨斜槽,磨尾收尘器及其风机,旋风筒下输送设备,放风风机收尘,循环风机,入,VX,选粉皮带,循环提升机,辊压机,磨机,喂料皮带杆,开启气动阀投料,停机顺序：与开机顺序相反,操作注意事项：,辊压机启动前，必须检查有无物料，严禁带料启动,投料前，确保金属探测仪及除铁器正常,投料前，检查三通旁路位置，确保,VX,选粉的回路畅通,开气动阀前先补仓，确保重仓在,70%,以上再开启气动阀,辊压机运行中，如气动阀上有棒阀，则须,100%,开启,在运行中，严禁空仓运行，建议稳定称重仓,6070%,在运行中，放风风阀建议,100%,全开，以加强放风效果,对于闭路系统，建议循环负荷在,150%,以内,
